【电源|业界最小，慧能泰推出超高集成度USB PD芯片HUSB351】慧能泰推出了业界最小封装、超高集成度的USB PD Source芯片HUSB351 。 HUSB351在原来的USB PD Source控制器基础上，集成了超低Rdson的N-MOSFET和电流采样电路，而封装尺寸仅为3mmx3mm大小。 HUSB351既支持控制光耦的环路调节，用于AC-DC电源转换场合；也支持直接FB环路调节，用于DC-DC电源转换场合。 HUSB351的外围电路仅有少量阻容器件，满足了广大客户要求封装尺寸小、外围电路简单的需求。除此之外， HUSB351不同电压档的高精度过流保护点，可以实现电源尺寸最小化并降低电源的温升。
HUSB351特点总结如下：

集成15mΩ N-MOSFET
USB PD认证TID 1962
支持USB Type-C 1.4 和USBPD3.0规范
支持5V, 9V和12V FPDO
支持5V Prog 和 9V Prog APDO
支持BC1.2 DCP、5V 2.4A和 HVDCP 快充协议，包括QC2.0/3.0 Class A ， AFC ， FCP、SCP等
低工作电流
集成VIN OVP, VIN UVP,VIN UVLO, OCP, SCP 和 OTP 保护
3mmx3mm DFNFC-9L 封装

图1.是HUSB351PD小板的实物照片。 PD小板的尺寸非常小，有利于PD电源的小型化设计。

文章图片
图1. HUSB351 PD小板实物
图1. HUSB351 PD小板实物
图2.给出了HUSB351的在AC-DC电源的典型应用电路图，外围总共只需要简单的5颗阻容器件。

文章图片
图2. HUSB351在AC-DC电源的典型应用电路图
图2. HUSB351在AC-DC电源的典型应用电路图

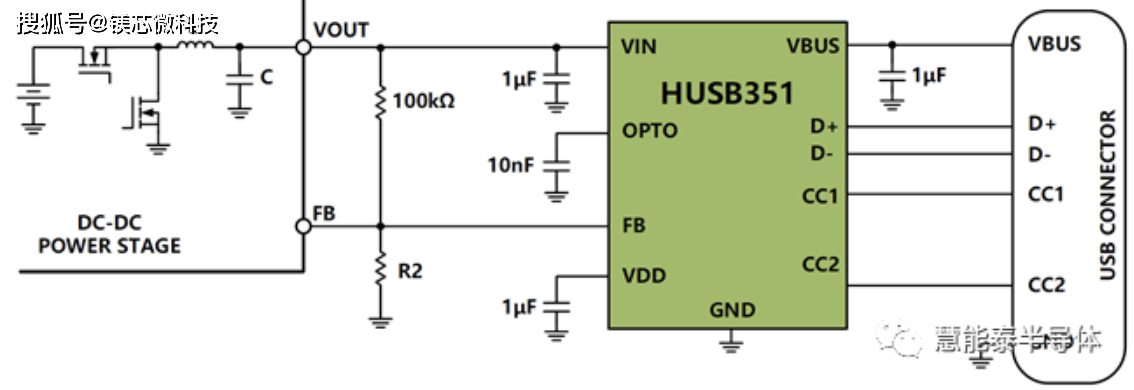

图3.是HUSB351在DC-DC电源的典型应用电路图，适用于车充上的应用。

文章图片
图3. HUSB351在DC-DC电源的典型应用电路
图3. HUSB351在DC-DC电源的典型应用电路
HUSB351前期推出两个型号，分别是20W和25W 。后续会根据客户需求推出更多型号。 20W和25W的型号信息分别为：

HUSB351_001TC：20W PD 。支持:5V3A, 9V2.22A, 12V1.67A 。一共包含3个FPDO 。支持多种私有协议。
HUSB351_002TC：25W PD 。支持5V3A, 9V2.77A,3.3V-5.9V 3A, 3.3V-11V 2.75A 。共包含2个FPDO和2个APDO 。支持多种私有协议。

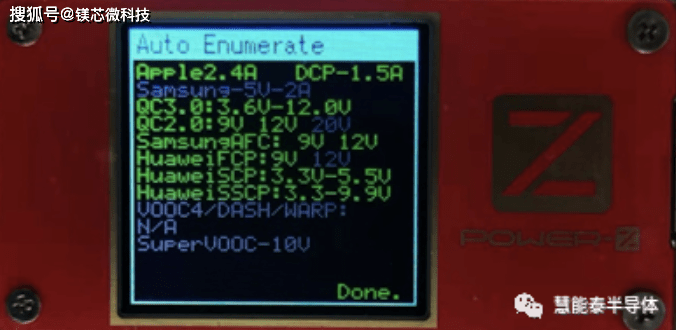

图4.为实测出来的HUSB351所支持的私有协议。
