当建筑插上“智慧的翅膀”
会实现怎样的飞跃
我们不妨从中信设计建筑科学研究院智慧城市发展中心（下称“智慧城市发展中心”）找找答案！

文章图片

花开几朵，各表一枝。
今天我们单从体育建筑入手，看看智慧城市发展中心如何运用智能化技术，为体育场馆插上“智慧的翅膀”！
* 武汉体育中心（一场两馆）（第七届世界军人运动会主会场）*
武汉体育中心（一场两馆）由中信设计负责设计和改造，是2019年第七届世界军人运动会的主会场。

文章图片

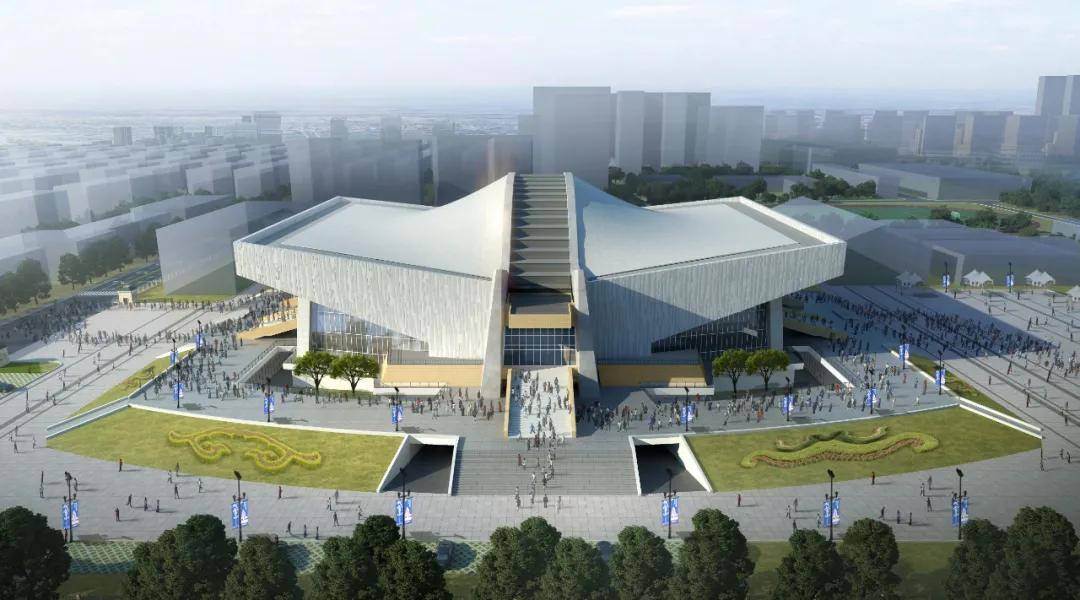

▲武汉体育中心（一场两馆）改造后鸟瞰图

文章图片

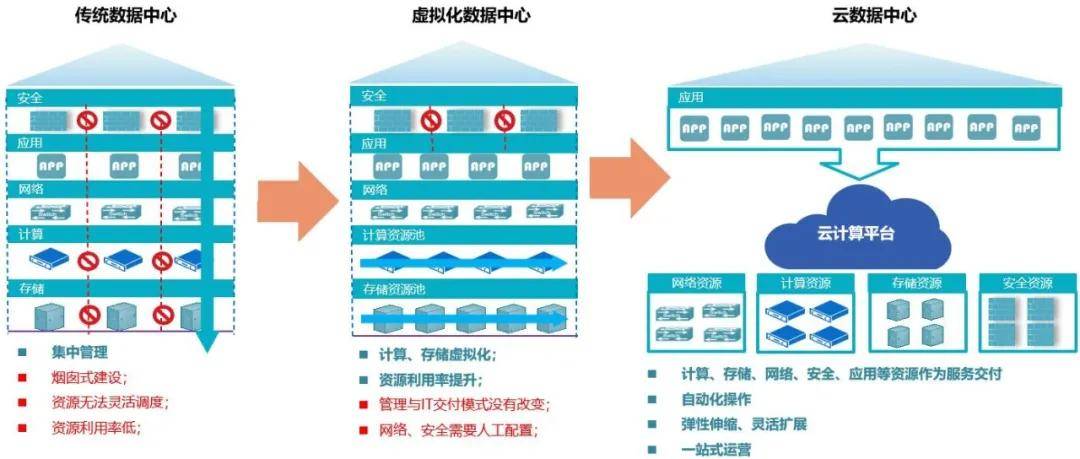

【体育|当体育建筑插上“智慧的翅膀”】信息化网络系统设计：采用云平台，将20台服务器（利旧4台）、4套存储（利旧2套）及网络设备纳入统一资源池，支撑30多套应用系统，有效提高系统可靠性，并降低运维难度及成本。

文章图片
▲IT云平台

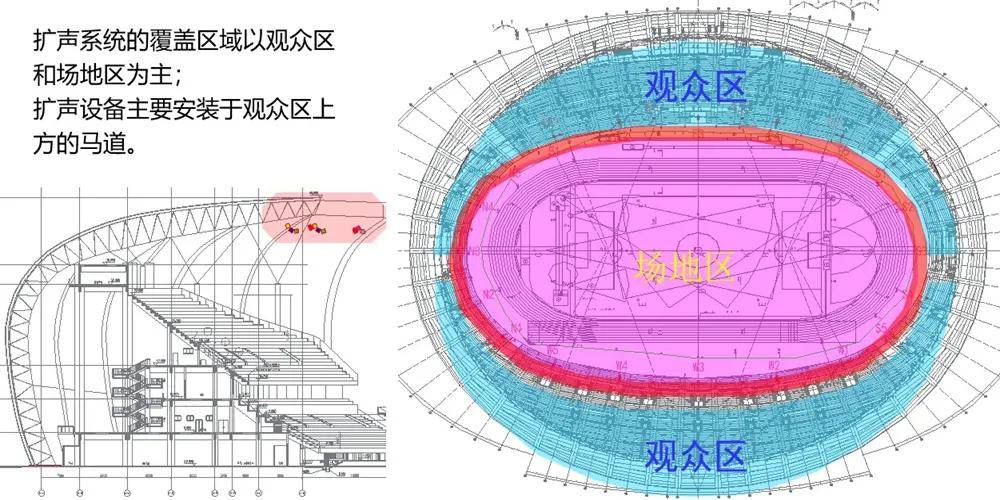

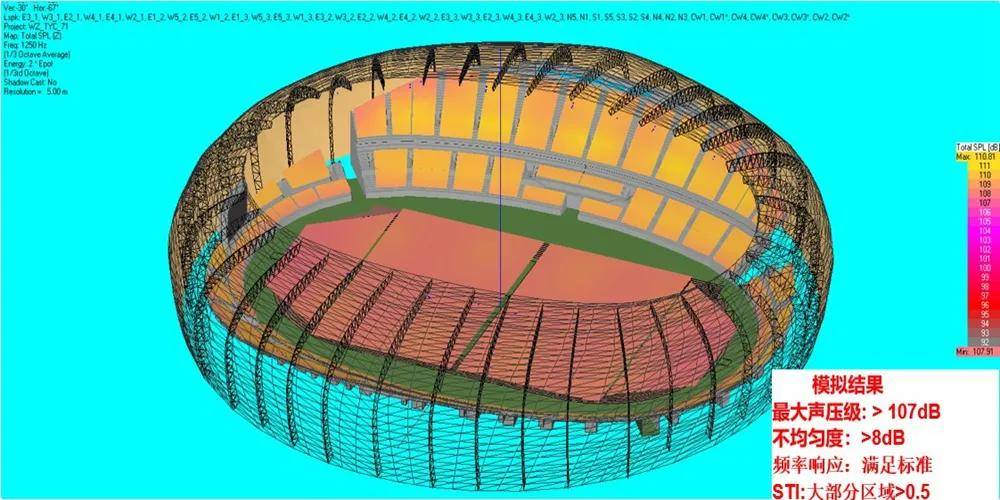

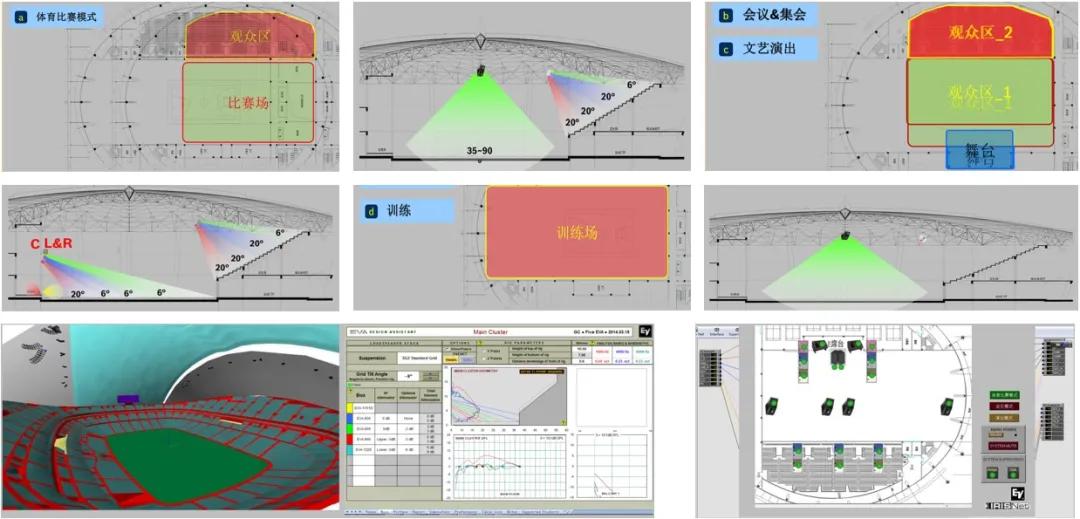

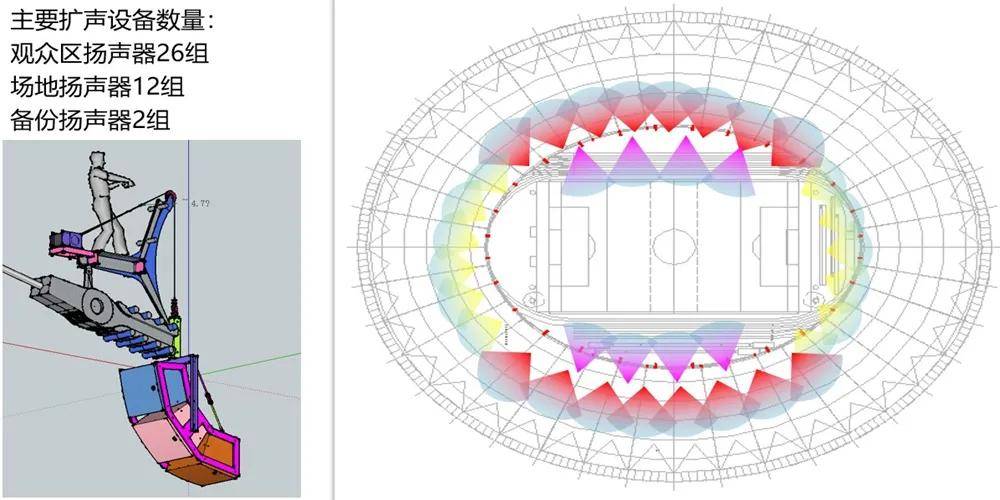

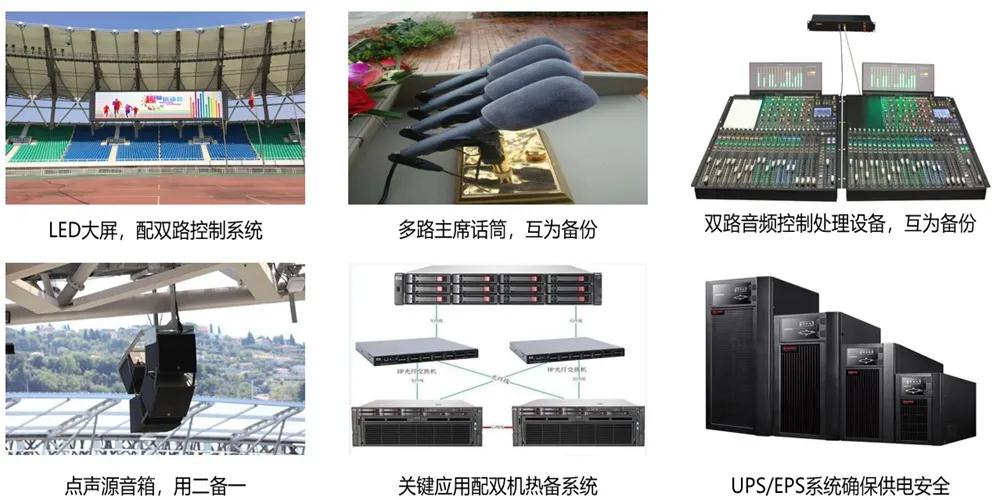

场地扩声系统设计：采用EASE分析软件定义声源灵敏度、功率、指向性、频响、阻抗等参量，模拟扬声器的覆盖；并计算听音面上各点声压的幅值及相位，对直达声的室内传播特性做出预测。赛场内重要设施及重点部位均考虑冗余备份设计，当系统内某一设备或回路出现自身故障或遭外界损坏时，备用设备或回路能自动接管其功能，确保不会中断使用。

文章图片
▲场地扩声系1

文章图片
▲场地扩声系2

文章图片
▲场地扩声系3

文章图片
▲场地扩声系4

文章图片
▲场地扩声系5

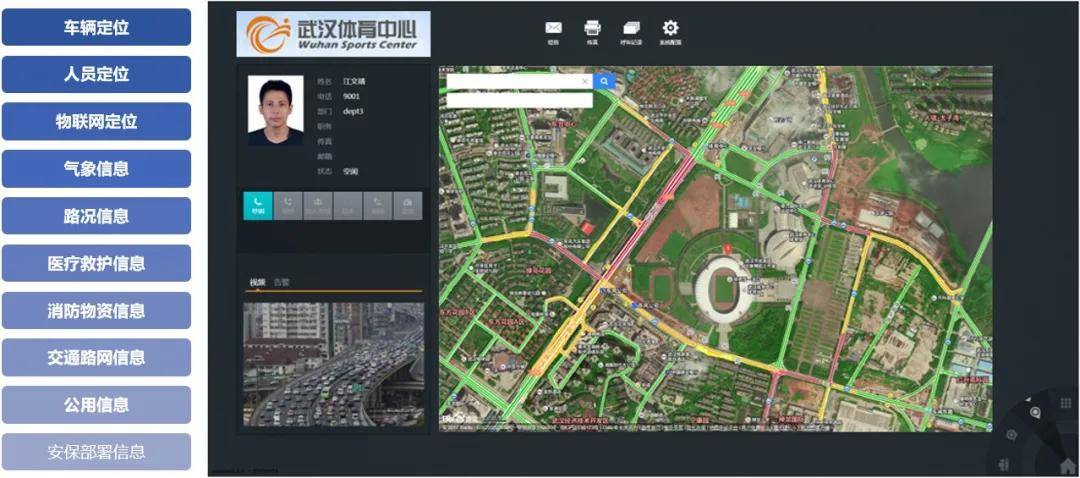

军运会运营指挥调度系统设计：具有指挥调度、交通控制、综合监测、信息服务四大功能，场馆实现可视化、扁平化、预案化的指挥调度，显著提高指挥效率和快速反应能力。

文章图片
▲军运会运营指挥调度平台
人行通道管理系统设计：通过整合门票识别、人脸识别等技术，确保人票合一、快速通行；同时能结合公安部门的嫌疑人数据库，对经过人群进行快速筛查，防止危险人物进入现场。

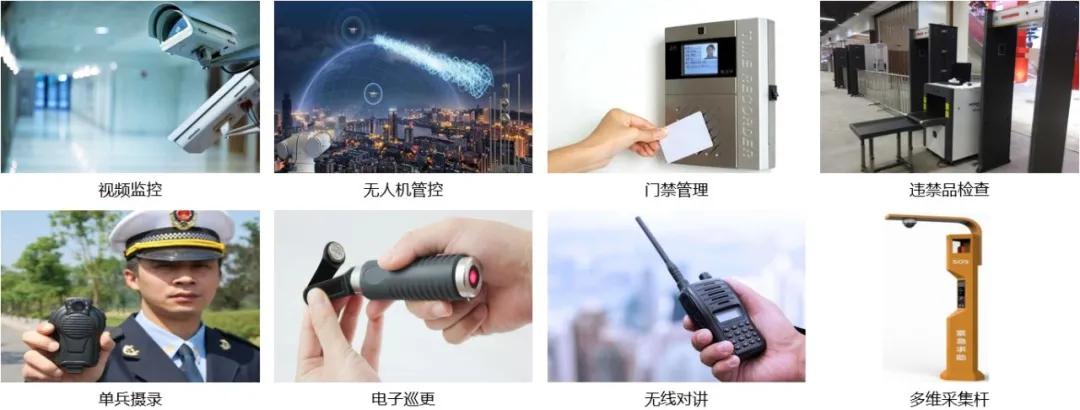

赛场安保系统设计：包括入侵报警系统、视频安防监控系统、出入口控制系统、电子巡更系统、安全检查系统、安防防范综合管理（平台）系统等，提供全方位监控、多层次防护。

文章图片

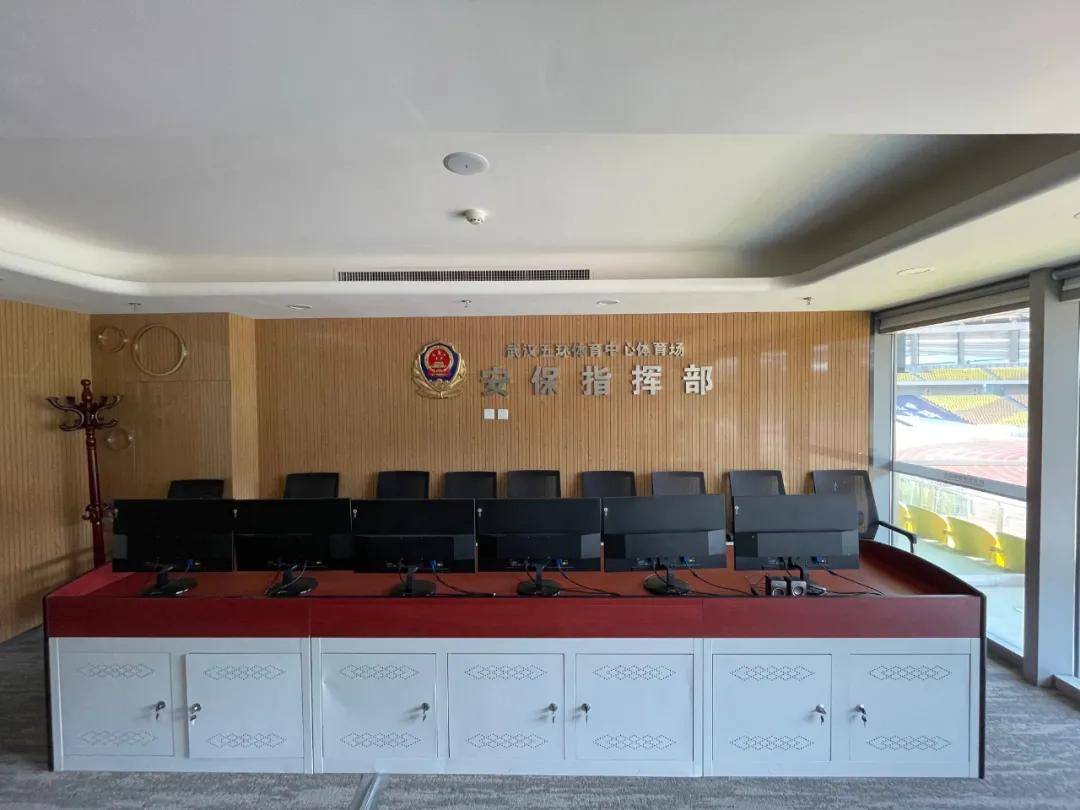

▲赛场安保

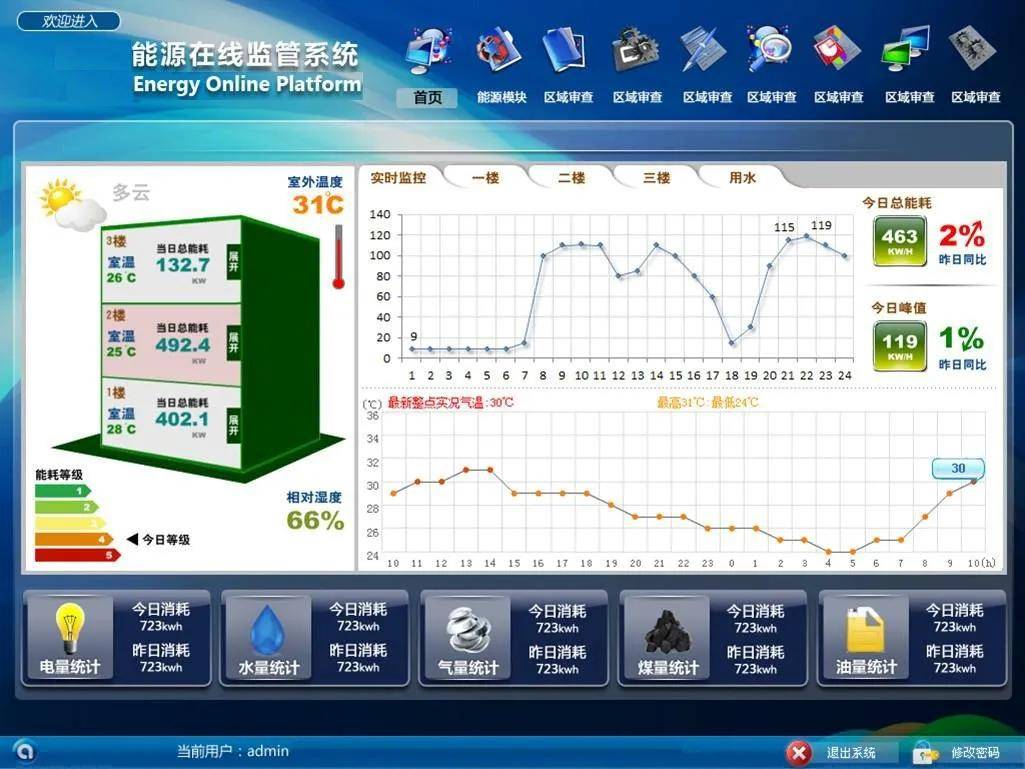

楼宇自控设计：能源计量为能耗分析和节能改造提供数据支撑及决策依据，在保证使用舒适的前提下尽量减少能耗。系统采用云平台降低IT总体投入成本，简化运维操作。

文章图片
▲楼宇自控平台

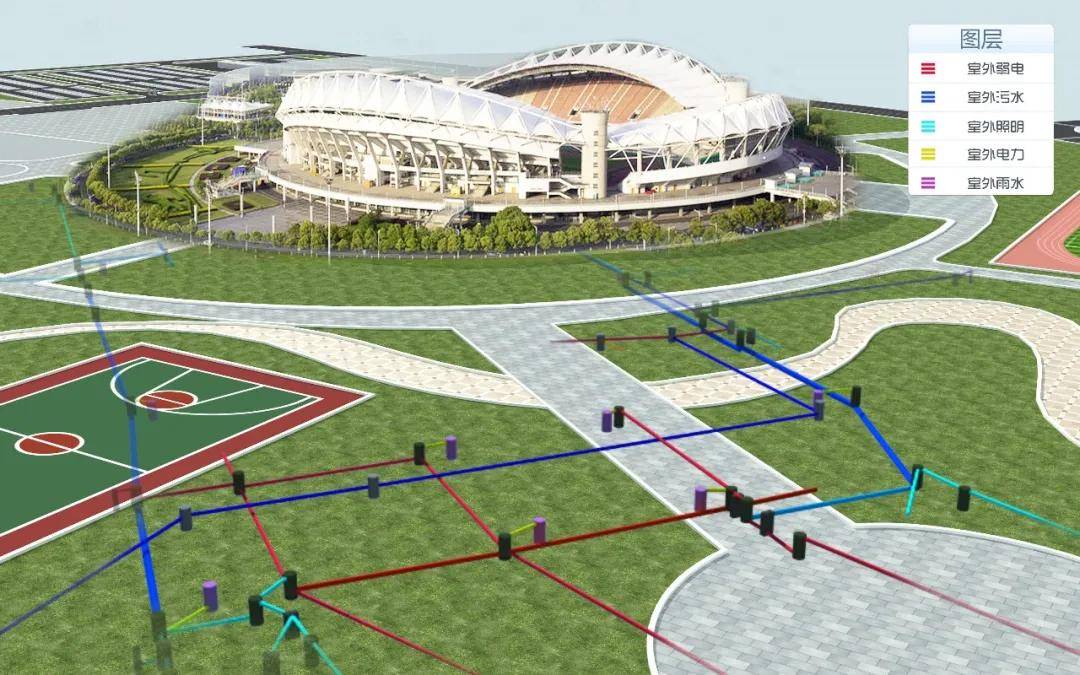

平台通过构建三维GIS场景，嵌入各专业设备、管路模型及数据，实时提供各专业设备的运行状态、地理位置等信息，为管理人员提供准确、完整、可视化的现场信息。

文章图片
▲运维可视化
开幕式仪式与演出指挥监控系统设计：为满足军运会开幕式演出与排练组织指挥需求，该系统由视频监控系统和指挥信息系统两部分组成：

视频监控系统为各级各类人员提供实时的现场视频，协助各级调度指挥人员对现场情况进行判断、决策，辅助技术保障和操作人员对设备进行操控，保障演出、仪式顺利进行。
指挥信息系统向开幕式各级各类人员提供演出、仪式流程信息，协助各级指挥调度人员进行指挥和调度，提示设备操作人员及时到岗进行维护保障，实时为候场区运动员、专业演员、群众演员提供演出与仪式流程指令信息和公共信息。

本项目打造了一流的ICT信息通信系统，助力第七届世界军人运动会为现场近六万观众和全世界数十亿观众呈现出精彩绝伦的开闭幕式演出。

文章图片
▲开幕式现场（来源：CCTV-1）

文章图片
▲开幕式现场（来源：CCTV-1）

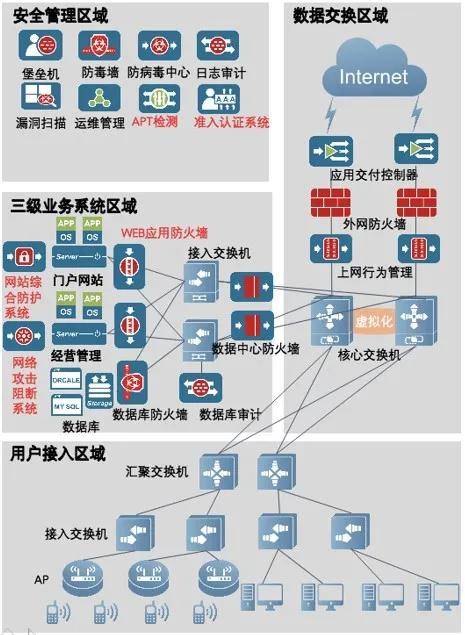

信息安全等级保护设计：体育场、体育馆和主媒体中心的网络安全设计和建设已通过公安机关组织第三方检测及等保三级测评，满足网络安全的要求。

文章图片
▲安全构架

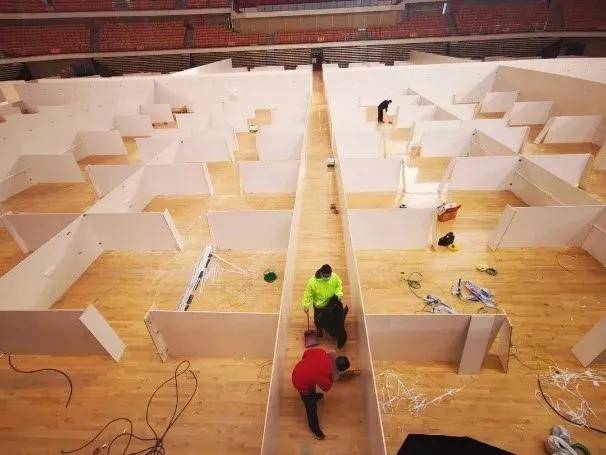

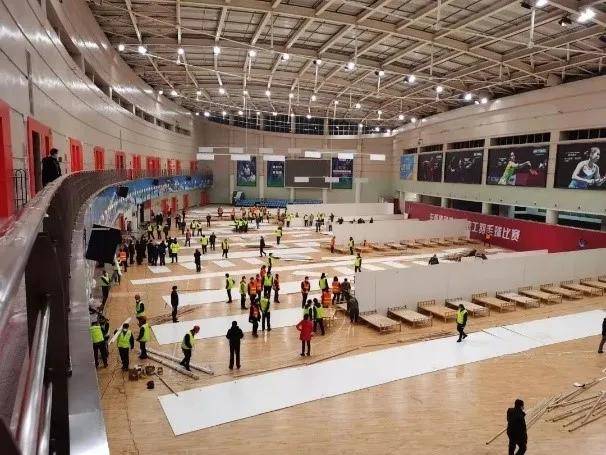

体育场馆平战转换：2020年初新冠肺炎疫情期间，武汉体育中心启用体育馆和羽毛球训练馆作为方舱医院，共设置了1000余张床位，完成了WiFi网络全覆盖、病区无线呼叫、医疗远程视频会议、放映大屏显示及场地扩声等设计。

文章图片
▲武汉体育中心方舱医院

文章图片
▲武汉体育中心方舱医院
* 武汉五环体育中心（第七届世界军人运动会主赛场）*
武汉五环体育中心是第七届世界军人运动会规模最大的新建比赛场馆，由中信设计原创设计完成。

文章图片
▲武汉五环体育中心鸟瞰图

文章图片

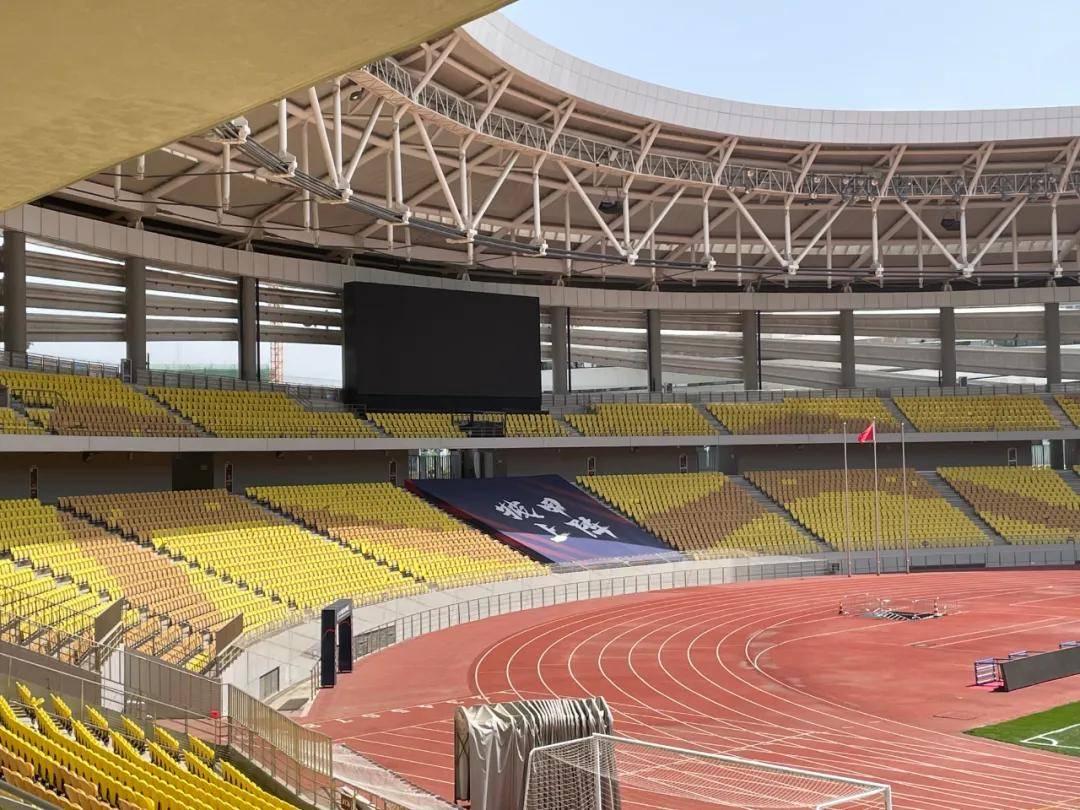

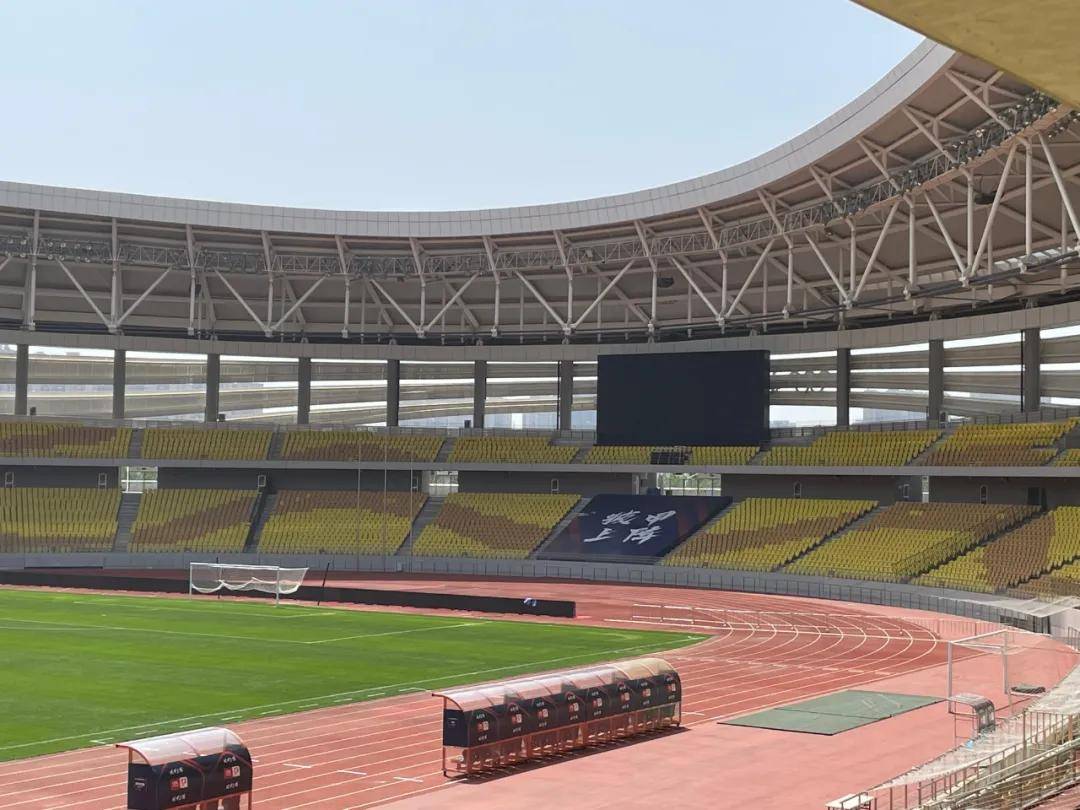

体育工艺智能化-LED显示屏设计：根据视距及实现角度分析，体育场于南看台和北看台高处各设置一块点间距P16的LED全彩色显示屏，兼做记分牌。每块显示屏面积为137.6平方米，防护等级≥IP65 。

文章图片
▲LED显示屏设计

文章图片
▲LED显示屏设计

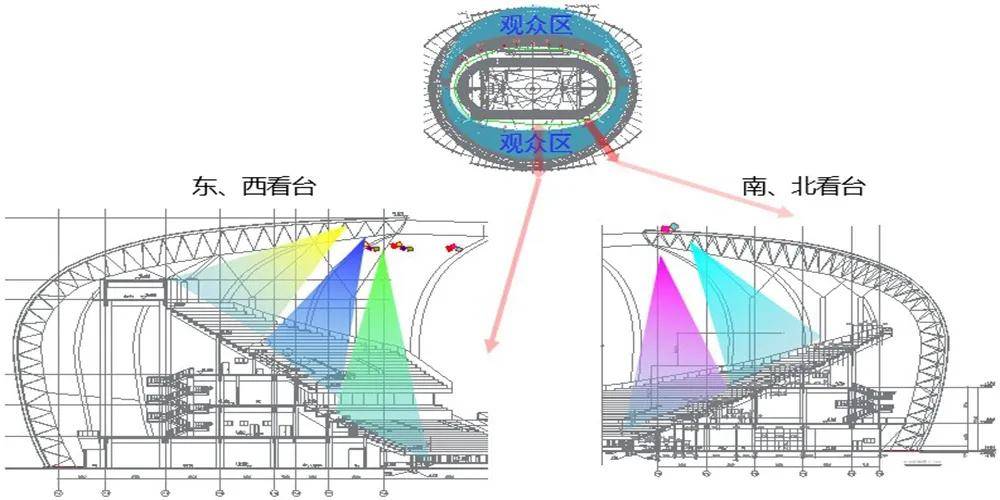

体育工艺智能化-场地扩声设计：选用3D模拟仿真软件进行计算机辅助设计。场地扩声系统满足国家标准《厅堂、体育场馆扩声系统设计规范》中扩声等级一级标准。

文章图片
▲场地扩声设计
信息化-智慧安保设计：分为前端感知设备、传输网络、数据整合、智慧安保综合实战平台、警务用房建设五大块。

部署700余套涵盖多个维度的前端智能采集设备，实现高清视频采集、人脸识别、客流分析、高点监控、车辆抓拍、人证核验等全方位感知功能。
构建基于云架构的信息化基础设施，主要包含计算资源、存储资源、安全边界等；建设统一的图像解析系统，实现视频数据整合接入、视频数据（录像、图片等）结构化等。
智慧安保全息立体实景防控子系统，实现实战视频监控与三维地图或卫星图的结合，通过基于视频信息目标行为模式的智能感知技术、计算机视觉技术、三维GIS建模与虚拟现实技术，构建具备安全态势感知和异常报警功能的三维融合实战指挥平台；建设智慧安保综合实战平台，实现场馆及场馆周边的视频调阅、视频融合、人群密度分析等功能，实现重点人员管控、场馆重点区域管控、周边态势感知、危情预警等应用。
在现有的警务机房场地上建设大屏幕显示系统、音响扩声系统、视频会议系统，实现音视频的统一管理调度，满足军运会期间实时指挥调度需求。
