【京东方|冬奥开幕式地面上全是屏幕，为啥踩不坏？】导 读
2月4日晚 ， 北京2022年冬奥会开幕式在国家体育场鸟巢举行 。 无数精彩瞬间在网络上刷屏 ， 多国媒体和媒体人士都认为开幕式充满美好和难忘的时刻 ， 目见之惊艳背后是创新技术的支撑 。
冬奥开幕式上雪花型主火炬台是如何研发制造的？
全球最大的8K超高清地面显示有多神奇？
那么多演员踩在屏幕上 ， 如何防黑屏损坏 ， 有什么特殊处理？
冬奥志愿者的电子胸牌10秒制卡 ， 比传统证件有什么长处？
北京交通广播《联e会》节目 ， 邀请相关领域专家 ， 揭秘冬奥会开幕式屏幕的“黑科技”！
文章图片

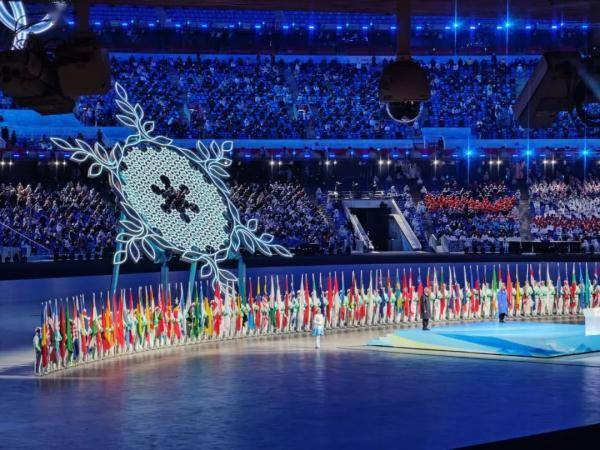

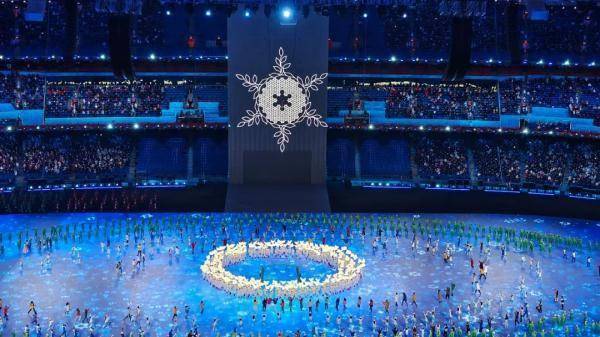

雪花主火炬台
当巨大的“雪花”形主火炬台闪耀着光芒缓缓升空 ， 伴随圣火点亮 ， 开幕式的气氛被推向高潮 ， 全球观众都为其唯美浪漫而惊艳 。 本届开幕式上前所未有的雪花形态主火炬台 ， 无论是整体硬件支撑还是软件系统都由京东方自主研发设计 。

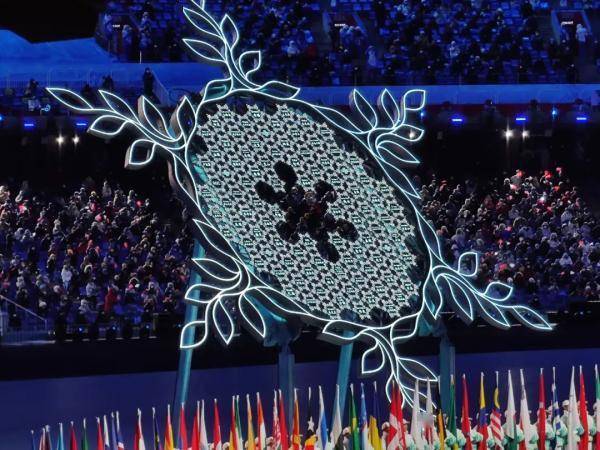

京东方高级副总裁、智慧系统创新事业联席首席执行官荆林峰在节目中介绍 ， 主火炬台直径达 14.89 米 ， 由 96 块小雪花形态和6 块橄榄枝形态的 LED 双面屏创意组成 ， 采用双面镂空设计 ， 嵌有 55万余颗 LED灯珠 ， 每一颗灯珠都由驱动芯片的单一信道独立控制 。
文章图片
文章图片

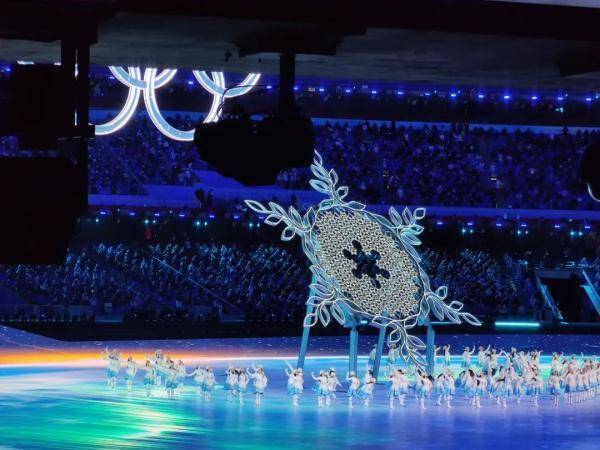

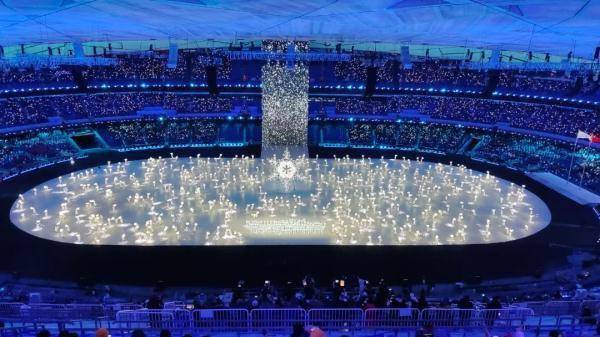

如何实现火炬台晶莹闪耀的效果
为了实现导演组“雪花如钻石般璀璨闪耀效果”的艺术理念 ， 京东方采用了双面镂空的设计 ， 让每块小雪花屏的重量仅为1.8kg ， 实现了“ 看起来轻盈”、“用起来结实”的效果 。 同时 ， 在不能影响出光亮度≥1000nit的前提下 ， 要求小雪花出光面要尽量窄、显示要有锐度 。
文章图片
文章图片

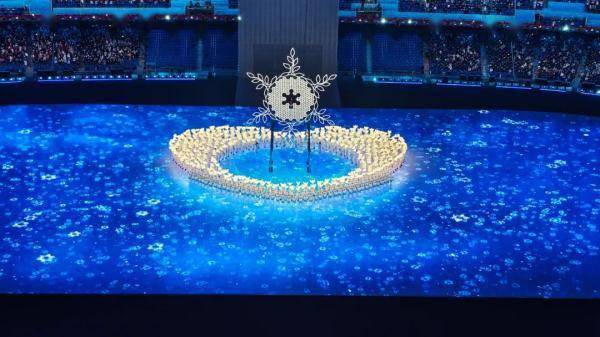

如何控制火炬点燃时由中心向外扩散的光波？
火炬放入雪花中心的时候 ， 巨型的雪花屏由中心向四周不断辐射 ， 发出像波浪一样层层递进的璀璨光芒 。
京东方冬奥项目组技术副总指挥冷长林在节目中介绍 ， 这种快速变换、完美同步的显示画面背后 ， 采用的是京东方 AIoT技术体系 ， 以及自主研发的同/异步兼容信发系统 。 异步集控能在极短时间内将大规模视频内容快速下发 ， 同步集控确保 102块双面屏幕实现毫秒级响应 。
文章图片
文章图片

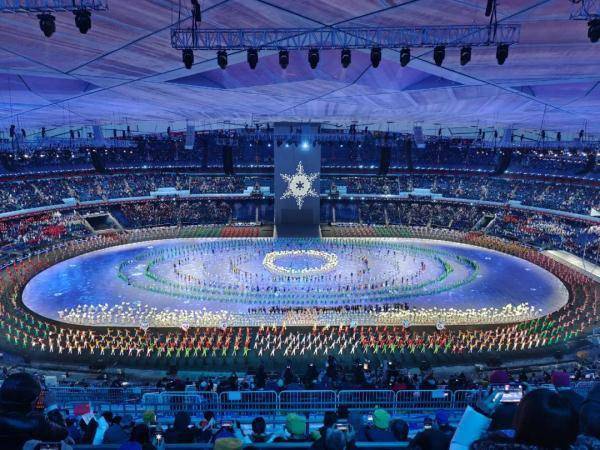

全球最大的8K超高清地面
圆满结束的北京冬奥会开幕式上 ， 巨大的LED舞台惊艳了世界 ， 不仅面积创世界之最 ， 防雪、防冻、稳定、抗压等特性也是世界领先 。
开幕式“地面显示系统”不仅要实现8K超高清视频播放视觉体验 ， 同时还要满足舞台耐磨、结构承重、防水防寒以及电气安全等特性 ， 这对地屏的性能提出了很高要求 。
文章图片

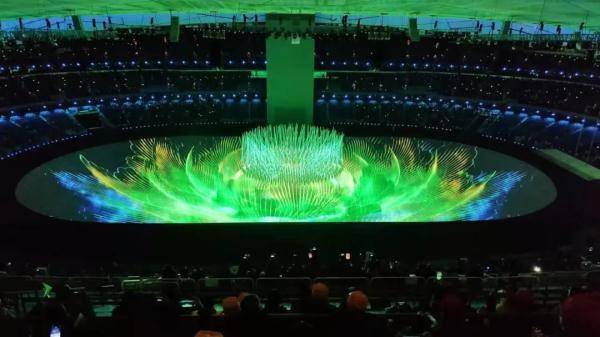

超高分辨率的超高清画面如何呈现

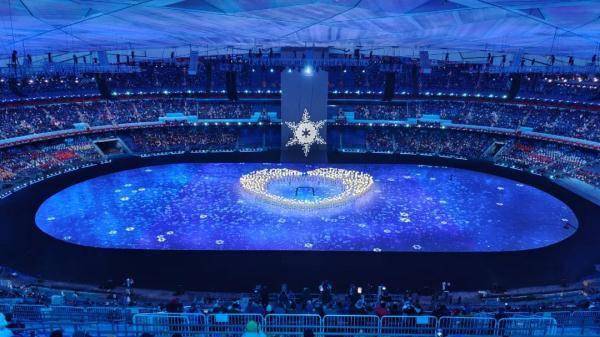

此次开幕式的舞台地面是目前最大的 8K 超高清地面显示系统 ， 整体面积达 10393 平方米 ， 采用了多个8K+级分辨率的画面融合技术 ， 相当于若干个8K 超高清大屏拼在一起 ， 它的视觉效果可以达到 16K 甚至更高 。
不仅如此 ， 还采用了超大规模的光学校正算法 ， 可以对每个显示画面进行像素点级的光学 校 正，实 现 100000:1 超 高对 比 度 、 3840Hz 超 高 刷 新 率，以 及29900x15096 超高分辨率的超高清的绚丽画面 。
文章图片
如何保障演员和地屏的互动效果？
流光溢彩的舞台还实现了与演员表演的实时互动 。 实时捕捉演员行进轨迹 ， 实现画面与演员的无缝互动 ， 这也离不开强大的技术支持 。
据荆林峰介绍 ， 演员和屏幕同步表演需要“超级地屏”更快、更流畅 ， 基于京东方AIoT技术体系和行业领先的软硬融合技术 ， 在“超级地屏”中嵌入了超大规模显示模组控制与同步系统 。 通过超高速单模光纤加密信号传输及快速编解码算法 ， 整个信号传输延迟小于32ms ， 达到了目视及拍摄无延迟的效果 。
通过时钟同步机制 ， 避免了跳帧、卡顿、闪烁、抖动等系统延时问题 。 通过这些技术的应用极大程度保障了演员与地屏的互动效果 。
文章图片
如何防止黑屏损坏？
冷长林介绍 ， 由于屏幕数量众多 ， 为防止黑屏、故障等意外情况 ， 在设计上采用多环节主备冗余系统方案 ， 确保全时段整体显示系统的稳定可靠 。 整体地面显示系统在控制系统、播放系统、电力系统、电源系统都做到“四备份” ， 任意主备系统可快速组合并实现无缝切换 。
小小胸牌“藏万象”
冬奥志愿者“智慧胸牌” 10秒制卡

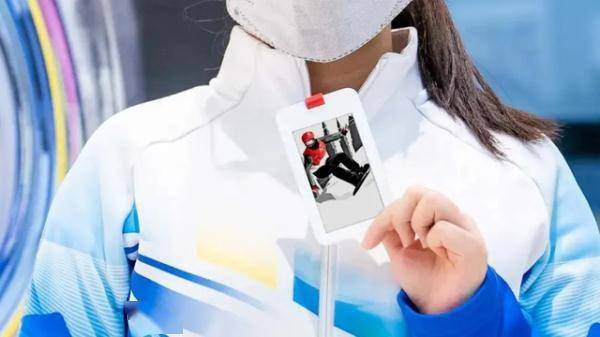

在北京的运动员村 ， 志愿者胸前佩戴的京东方数字胸牌也是来自京东方 ， 这款数字胸牌采用的是护眼电子墨水屏 ， 可以清晰呈现黑、白、红三色显示 。
文章图片
图自|北京亦庄官方发布

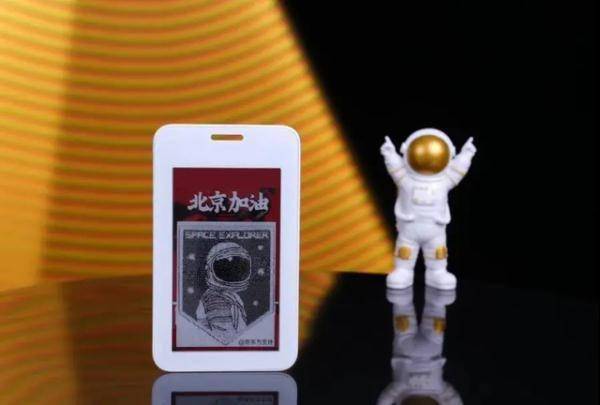

量身定制的智能软件及一组人工智能算法支持图文内容“海量快速刷新” ， 可随时、高效更新显示信息 ， 从制卡、刷卡到拿卡仅需 10秒即可完成 ， 同时采用“无源”设计 ， 使用手机 NFC 功能即可通信取电 ， 真正实现绿色低碳理念 。
文章图片
图自|北京亦庄官方发布
期待在未来更多的重要时刻
都有这些“黑科技”的参与
带来更多美好的全新的体验
内容综合：《联e会》、网络综合
