机器之心报道
编辑：陈萍

开发人员已能够在 GitHub 中使用 Mermaid 图表工具。

Mermaid 作为图表绘制工具越来越多的受到开发人员的欢迎。它基于 Javascript，通过解析类 Markdown 的文本语法来实现图表的创建和动态修改，可以使用这个工具来进行包括流程图，时序图等图表的绘制。可以将其看做是 Markdown 的一个插件。

GitHub|再不用怕Markdown中的绘图，GitHub官方支持Mermaid图表绘制工具

文章图片

截至目前，用户想要在 GitHub 上的 Markdown 文件中包含图片 / 图表，唯一的做法是通过嵌入图像来实现。目前 Mermaid 由 Knut Sveidqvist 进行维护。

文章图片

【GitHub|再不用怕Markdown中的绘图，GitHub官方支持Mermaid图表绘制工具】Knut Sveidqvist
新的一年， GitHub 开发者关系总监 Martin Woodward 在官方博客表示，从现在开始，用户可以通过 GitHub 体验到一项原生功能 —— 支持基于 JavaScript 的 Mermaid 图表和流程图生成工具。
现在用户通过使用 Mermaid 语法就可以创建内联图，例如：

文章图片

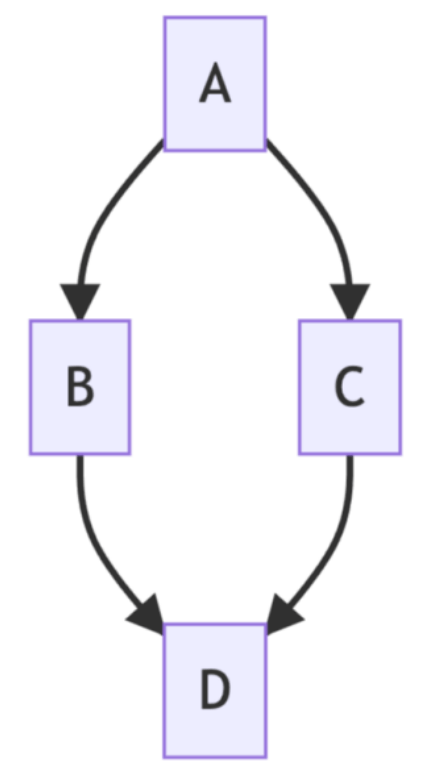

上面的原始代码块在渲染后，在 Markdown 中显示如图：

文章图片

Mermaid 如何工作？

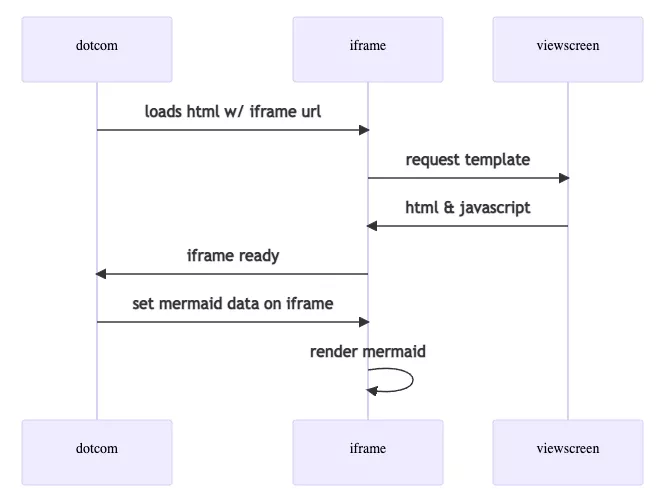

当代码遇到标记为 mermaid 的代码块时，会生成一个 iframe ， iframe 采用原始 Mermaid 语法并传递给 Mermaid.js ，然后将代码转换为本地浏览器中的图表。实现这一过程需要如下两个阶段：

GitHub 的 HTML pipeline；
内部文件渲染服务。

首先，用户向 HTML pipeline 中添加了一个过滤器，该过滤器通过查找具有 mermaid 语言特征的原始 pre 标签，并将其替换为渐进式工作的模板，这样，在非 JavaScript 环境中请求嵌入 Mermaid 内容的客户将看到原始的 Markdown 代码。
接下来，假设用户是在支持 JavaScript 的环境中查看内容，此时会将 iframe 添加到页面，将 src 属性指向 Viewscreen 服务。这样做具有以下优点：
