天玑9000已经来了 , 这下 , 即将发布的天玑8100/8000就成为大家关注的焦点 , 对于天玑8100/8000 , 很多人都认为这只是一芯双屏结构 , 即同样的核心 , 通过不同的频率来形成两款芯片 , 毕竟 , 一芯双频已经是联发科祖传绝技 , 天玑820/800 , 天玑920/900等 , 都是这样的产物 。
文章图片
文章图片

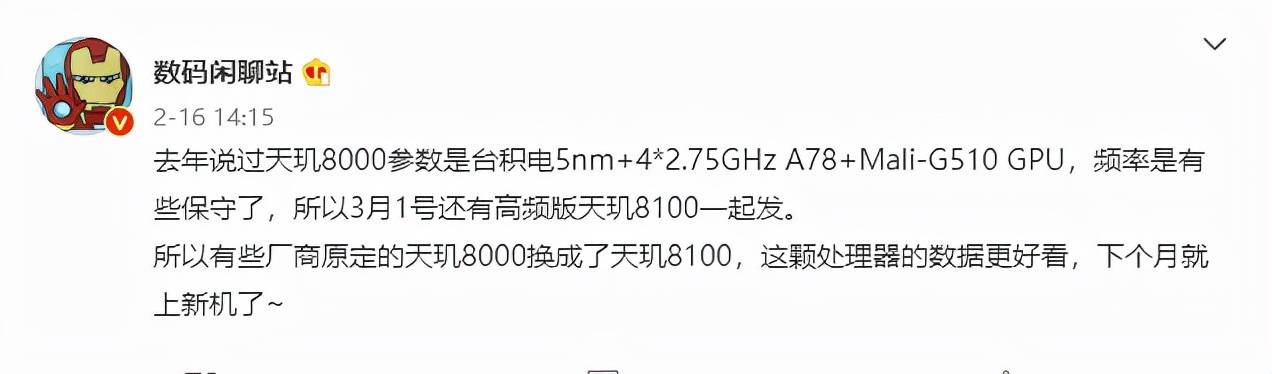

不过 , 从现有情况来看天玑8100也许不只是天玑8000的升频版 , 根据微博大V数码闲聊站所透露的消息来看 , 天玑8100/8000都采用台积电5nm工艺 , 其中天玑8100的结构是4*2.85GHz A78+4*2.0GHz A55+G610MC6 , 而天玑800使用的结构是4*275GHz A78+4*2.0GHz A55+G510MC6 , 也就是说 , 天玑8100的CPU的确是在天玑8000上提频而来的 , 但GPU架构上 , 却由于天玑8000的中端G510升级到中高端的G610 。
文章图片

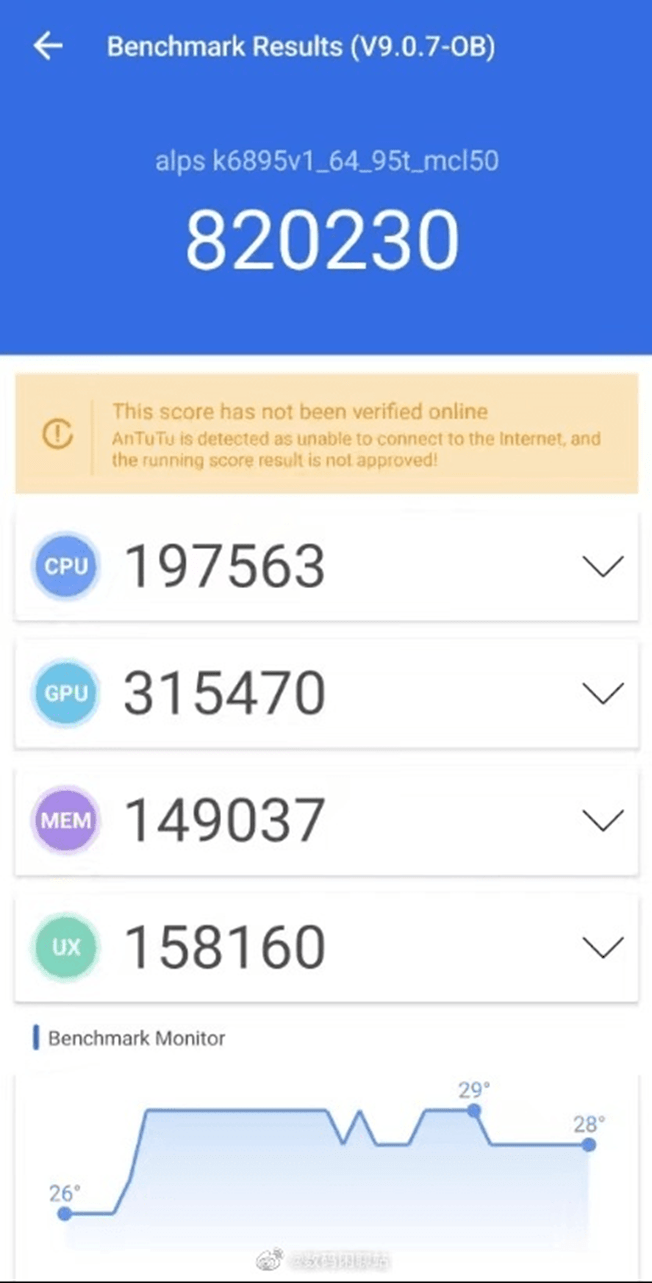

当然 , 这只是“数码闲聊站”的一家之言 , 而不是联发科的官方数据 。 因此 , 我们也难于据此得出结论 。 但从流出的天玑8100/8000来看 , 其安兔兔跑分分别为82W/75W , 也就是说天玑8100在性能上比天玑8000高了10%左右 , 而从CPU来看看 , 天玑8100的频率仅比天玑8000高3.6% , 按道理说 , 不到4%的CPU性能 , 顶多只能带来3%的整体性能提升 。 这也就意味着天玑8100额外的7%性能 , 是由其他部分的性能提升来实现的 。 说到这 , 有人会说 , 也许天玑8100的性能提升也许只有3%呢?其实 , 小编觉得不太可能 , 毕竟 , 3%的性能提升几乎无感 , 甚至是在测试误差之内 , 而10%以上的提升 , 才是可感 , 能拉出性能区分度的性能值 , 因此 , 小编更倾向于天玑8100/8000的性能差在10%左右 。
不过 , 7%的性能提升 , 小编觉得除了天玑8100使用G610来贡献这部分性能 。 还有另外一种可能 , 就是天玑8100/8000也许像天玑1200/1100那样 , 在CPU架构上有一定区别 , 天玑8000使用的双重簇4大核+4小核的结构 , 而天玑8100也许采用三重簇结构 , 采用1超大核+3大核+4小核结构 , 同时 , 超大核的频率还会有较大的提升 , 从而让CPU的性能也有更大的提升 。
文章图片
从现有情况看 , 天玑8100/8000可能不只是一芯双频提升频率的产物 , 而很有可能存在架构上的提升 。 不过 , 采用不同的架构 , 意味着要生产两款不同的产品 , 也会在一定程度上提升产品的价格 。 那么联发科为啥还要推出两款不同架构的中高端芯片呢?其实 , 只要对比一下联发科和天玑的产品线 , 就可以知道联发科这样布局的目的 。
从现有情况来看天玑9000在性能上 , 可以超越至少可以与骁龙8Gen 1持平 。 而如果只有天玑8000的话 , 那么天玑8000的75万虽然能压骁龙870一头 , 但与骁龙888那80万左右的跑分相比 , 还是略逊一筹 。 而今年 , 高通大概率会将骁龙888放在次旗舰的位置上 , 因此 , 联发科需要将一款产品在性能上压骁龙888一头 , 这也许就是联发科在天玑8100/8000可能使用不同架构的原因吧 。
【产品|天玑8100 也许不只是天玑8000的升频版】
文章图片
在今年的产品中联发科天玑9000-8100-8000三款产品在性能上 , 都能压高通骁龙8Gen 1-骁龙888-骁龙870一头 。 而台积电更为成熟的工艺 , 让联发科芯片同等级的芯片上 , 也有更好的表现 。 也许 , 2022芯片大战即将拉开 , 联发科继市占超越高通后 , 其高端芯片 , 其名誉是否会在今年全面超越高通?
