今天小编就给给大家讲解一下汽车暗锁加装电路图的工作原理。

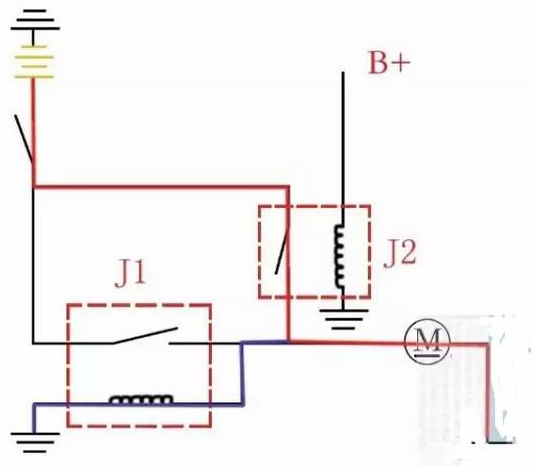

首先，B 给 J2继电器控制线圈一个正电，J2继电器吸合。同时，若打开点火开关，则下面的电路导通：

文章插图
这时，打开点火开关，因为J2继电器工作了，则电流从电源正级，经红色画线部分给油泵供电，油泵工作。

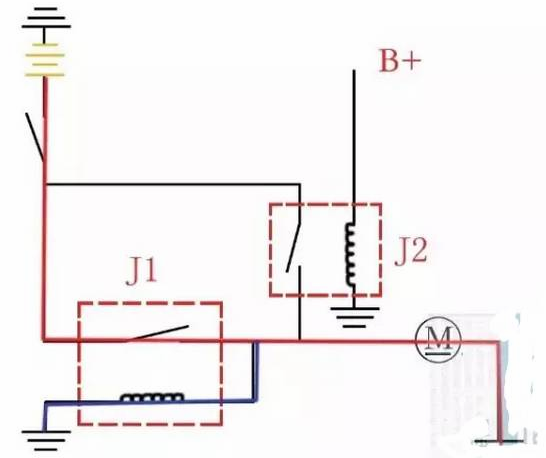

同时，它也会同时给J1继电器的控制线圈供电，J1继电器工作，J1闭合，这时断掉给J2继电器的控制线圈供电，电路图会变成如下：

文章插图
这时，因为一开始J2工作，有电给J1控制线圈供电，J1导通。这时哪怕J2的供电失去，油泵也不会不工作。油泵的供电，会从蓄电池正级，经红色线部分，给油泵供电。
同时，它也会有一条支路，给J1继电器的控制线圈供电，J1持续接通。
好了，汽车暗锁加装的原理就在上面了，希望能对您有所帮助！
