3000mm=3m 。
比人还高的螺旋管；
一层楼的高度；
人可轻松在其穿梭 。
但在确定产品质量时却成为了难题 。
【监测|【案例分享】蓝鹏测径仪在3米螺旋管检测中的应用】对测量工程师而言 ，
一个比他还高的螺旋管检测并不是那么容易 ，
一台在线测径仪的应用解决诸多问题 ，
通过简单的操作即可得到在线实时测量值 。

文章图片

蓝鹏测控受某钢管生产厂的委托 ， 定制了基于激光原理的超大范围在线测径仪 ， 用于螺旋管外径、椭圆度及周长的在线检测 ， 该测径仪可测范围在610~3048mm ， 根据不同的钢管规格 ， 调节测头距离 ， 完成不同规格的螺旋管检测 。
人工检测难度大 ， 滞后且劳动强度大 ， 更容易对螺旋管造成损伤 。 因此需要在线检测装置改善检测方法 。
在线测径仪可布置在生产线上 ， 对螺旋管进行实时外径检测 ， 同时检测频率大 ， 满足检测需求的同时 ， 减少漏检 ， 获取数据比人工提高了十几倍 ， 监测的数据精度也更高 ， 获得实时数据、实现即测即传 。

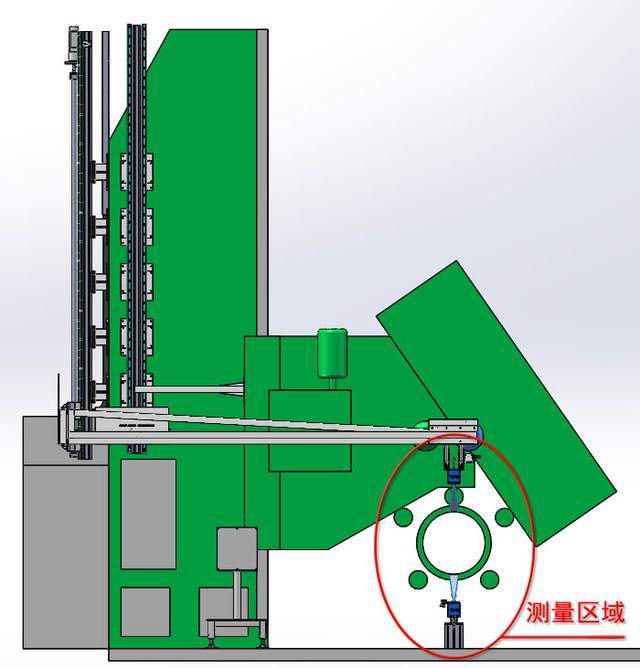

在接到任务之初 ， 技术工程师考察现场 ， 了解检测需求 ， 并制定了设计方案 ， 根据现场情况 ， 将支架滑台等安装在侧面 ， 测头及保护盒则由支架支撑安装在检测位置 ， 其结构图如下：

文章图片

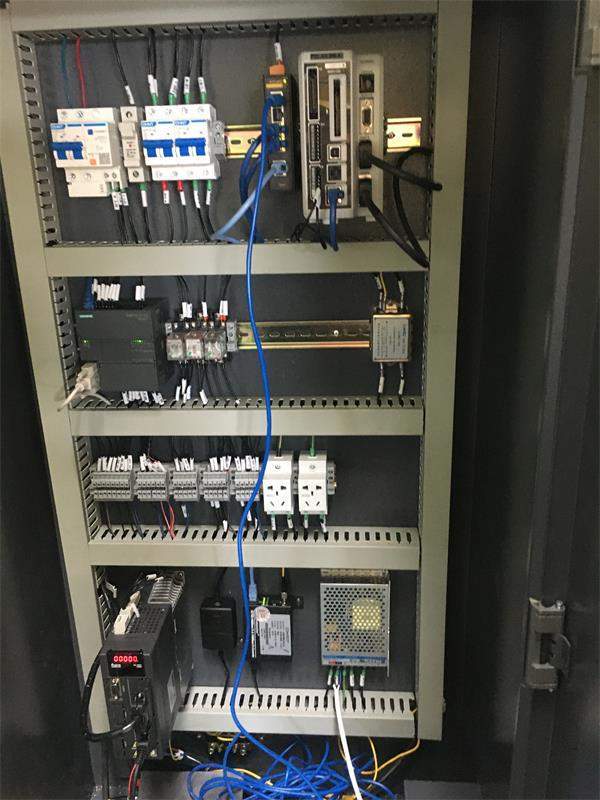

测径仪内设置两台激光传感器 ， 可实时采集测头到被测物外表面的距离数据 。 底部测头防护箱视窗框配吹扫系统 ， 尽量避免灰尘、雾气对测量精度的影响 ， 控制系统用于控制设备运行 ， 和数据计算、图像处理等工作 。 测径仪的顶部相机箱安装在测头支架上 ， 测头支架安装在直线导轨上 ， 由电机带动滚珠丝杠实现对测头支架的位置调整 。 底部相机防护箱装有强磁底座便于拆卸 。

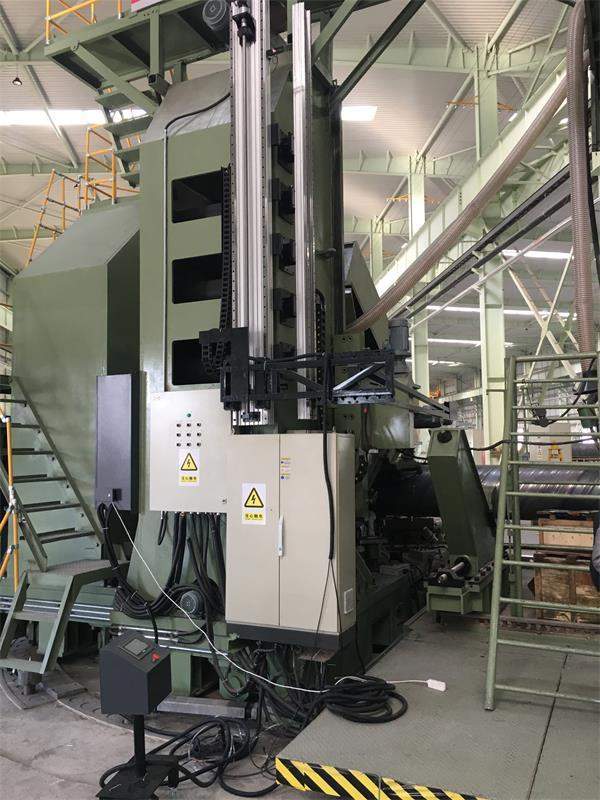

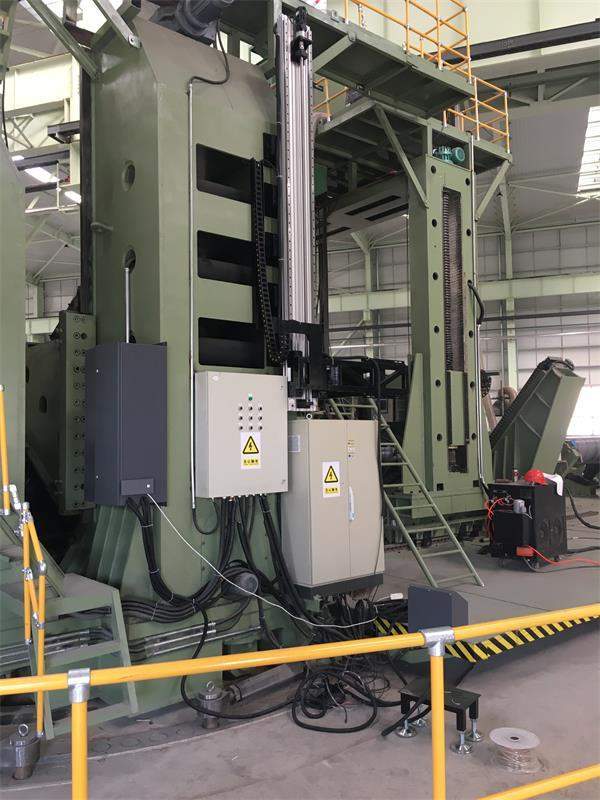

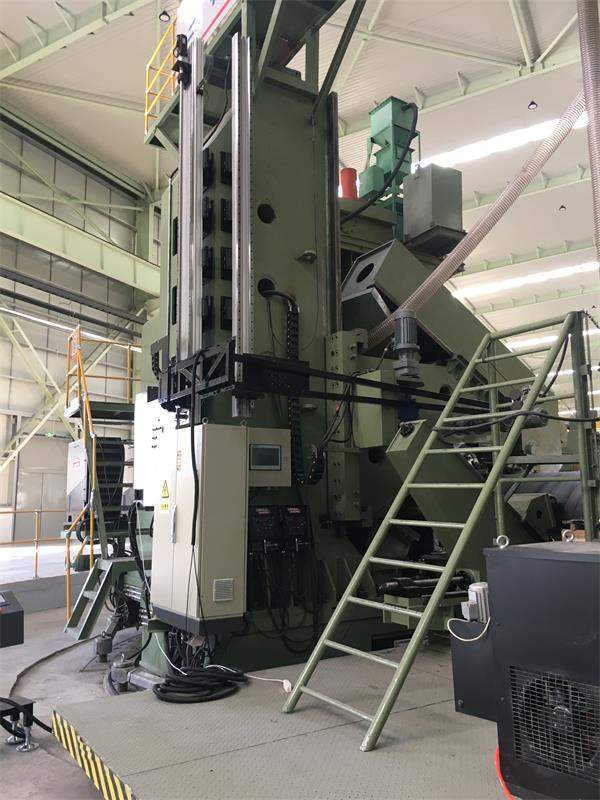

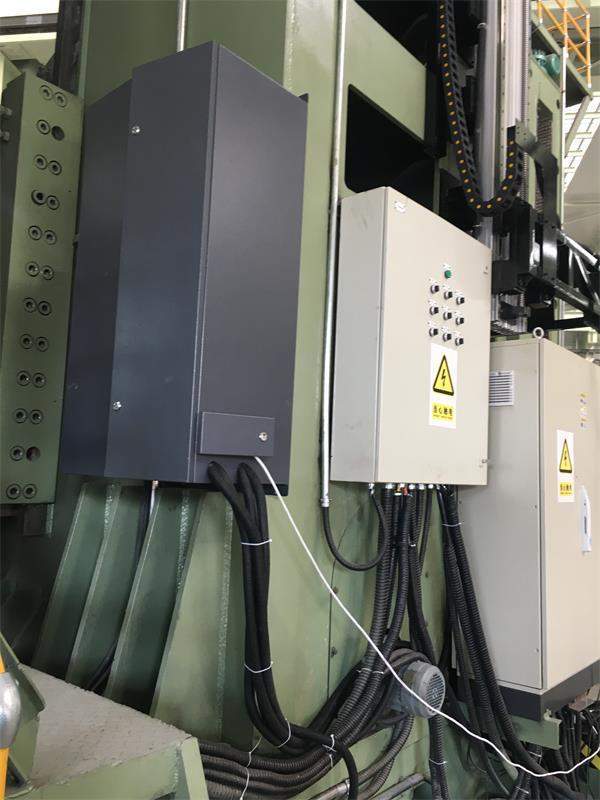

经过技术工程师的精心设计 ， 采购 ， 加工 ， 装配 ， 调校 ， 验收等多道工序 ， 成品终于呈现 ， 并已经交付使用 。

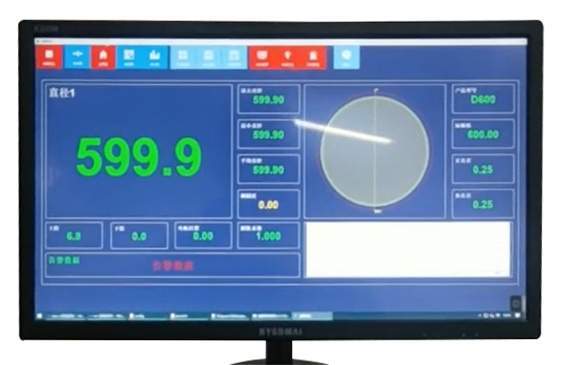

不同超差报警状态下的展示
