集齐御三家：都是屏下摄像头，但都不一样！ _摄像头

文章图片

几天前中兴 Axon 40 Ultra 的发布，标志了三大国产 OLED 供应商，华星光电、维信诺、京东方都已经推出了服务于屏下摄像头的OLED 面板，而它们最近已经落地量产的三款机型分别是小米的 MIX 4、红魔 7 Pro ，和中兴的 Axon 40 Ultra 。

▲ 小米 MIX 4、红魔 7 Pro、中兴 Axon 40 Ultra（左往右）
恰这三款机子在手上，不妨让我们以这三款机子为代表，窥探一番华星光电、维信诺、京东方这三家面板供应商在屏下摄像头 OLED 技术上的水平。

首先，采用华星光电的小米 MIX 4 发布于 2021 年 8 月份，三者发布最早的一款机器， OLED 面板采用华星光电名为「珍珠排列」的类钻排列，在我们 WHYLAB 实验室的显微相机拍摄到的子像素图如下。

▲ 华星光电 / 小米 MIX 4
右上是普通区域的珍珠排列子像素，左下方为屏下摄像头透光区域的「微钻」排列，实际排列的密度与普通区域一致，主要减小了子像素的面积，同时提高像素亮度，以保证显示的一致性，而重新设计了电路的排布，并用上波浪引线，以提升面板的透明度。
接着是与今年 2 月份发布的红魔 7 Pro ，是市面上第一款采用屏下摄像头的游戏/电竞手机， OLED 面板由维信诺提供，最大的特点是用了维信诺自研的「鼎型排列」—— 根据维信诺的说法，所谓的「鼎型排列」子像素组合呈等腰梯形，这种等腰梯形与我国青铜时代「鼎」的侧视图相似，由此得名。

显微相机拍摄到的子像素图如下，左侧为摄像头透光区域，右侧为普通像素，且都是「鼎型排列」，且像素密度一致，明显不同的是左侧单像素的面积更小。

▲ 维信诺 / 红魔 7 Pro
据说这种「鼎型排列」能让子像素有较高客制化的可能，增加了工艺的余裕度，给屏下摄像头的设计提供更大的空间，在此基础上，「多驱 ACE 电路」技术优化摄像头透明区域的电路密度，「波浪型电极」降低衍射现象，以提升屏下摄像头区域的透光性。
至于最近发布的中兴 Axon 40 Ultra 面板由京东方提供，是如今消费端最新的屏下摄像头 OLED 方案，显微相机拍摄到的子像素图如下，上方（偏左）为透明区域的子像素，下方为普通区域的子像素，都用了称作「蓝钻排列」的京东方类钻排列方案。

▲ 京东方 / 中兴 Axon 40 Ultra
除了什么分布式透明电路、UDC Pro 独显芯片外，它比前面两位前辈先进在用了一驱一的独立像素驱动技术，助于消除之前屏下摄像头透明区域糟糕的锯齿效应。
那实际表现呢？

▲ 小米 MIX 4（华星光电）、红魔 7 Pro（维信诺）、中兴 Axon 40 Ultra（京东方）

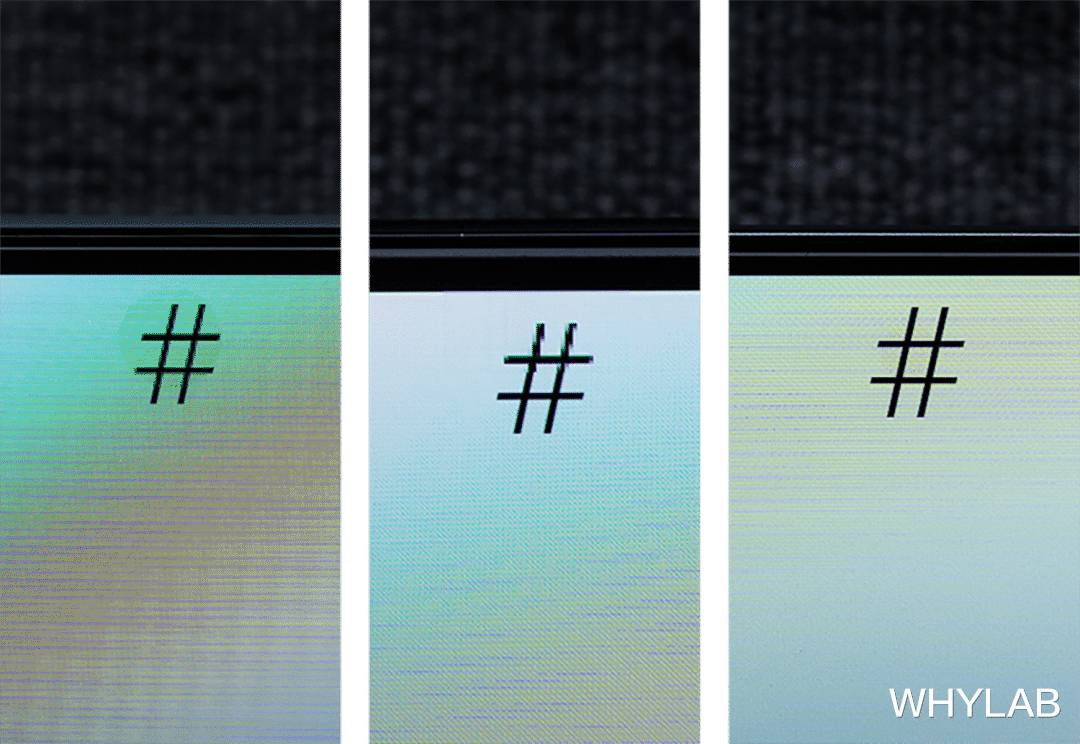

这里我做了个图，在摄像头的区域放了个 # 号，细看摄像头区域就能很轻易发现三者的差异。

▲ 小米 MIX 4（华星光电）、红魔 7 Pro（维信诺）、中兴 Axon 40 Ultra（京东方）
维信诺（红魔 7 Pro）的屏下摄像头区域锯齿是最明显的，这个区域的显示分辨率看起来不太高，割裂感比较明显；而华星光电（小米 MIX4）的抗锯齿效果明显要优于维信诺，肉眼仔细观察才能发现轻微的锯齿；至于京东方（中兴 Axon 40 Ultra）的抗锯齿效果要比华星光电更进一步，肉眼几乎是看不到与普通区域的区别，这说明独立像素驱动技术确实管用 —— 毕竟独立像素驱动能精准控制单个像素的显示，而维信诺、华星光电一驱多像素，硬件上无法做到单一像素的细致控制，导致 # 号的锯齿出现；而华星光电控制的精度高于维信诺，因此前者的锯齿效果要弱于后者。
