现在互联网成了生活的必需品，手机，电脑，甚至是电视，离开了互联网会少了很多乐趣和吸引力，那么，作为互联网运作的“桥梁”—-网线，确实是大家每天都要用到的东西。
关于网线的小知识，今天和大家分享一下。
网线是插在网卡上的线缆，比如家庭宽带，光猫和路由器之间就是使用网线连接的.

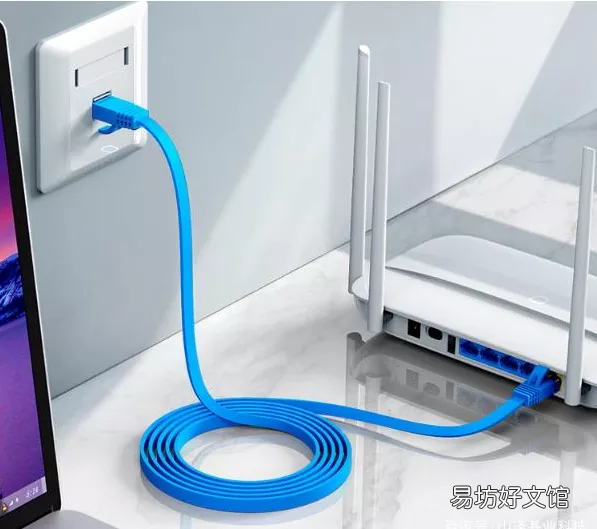

就像下图这样的, 这根蓝色的线就是网线。

文章插图
1
网线的概念
设备之间发送接收各种信息，都是依靠传输介质来传递信息的，在网络设备之间传递信号的线缆，被称为网络线缆，简称网线，我们平时接触最多是双绞线。
2
网线的分类

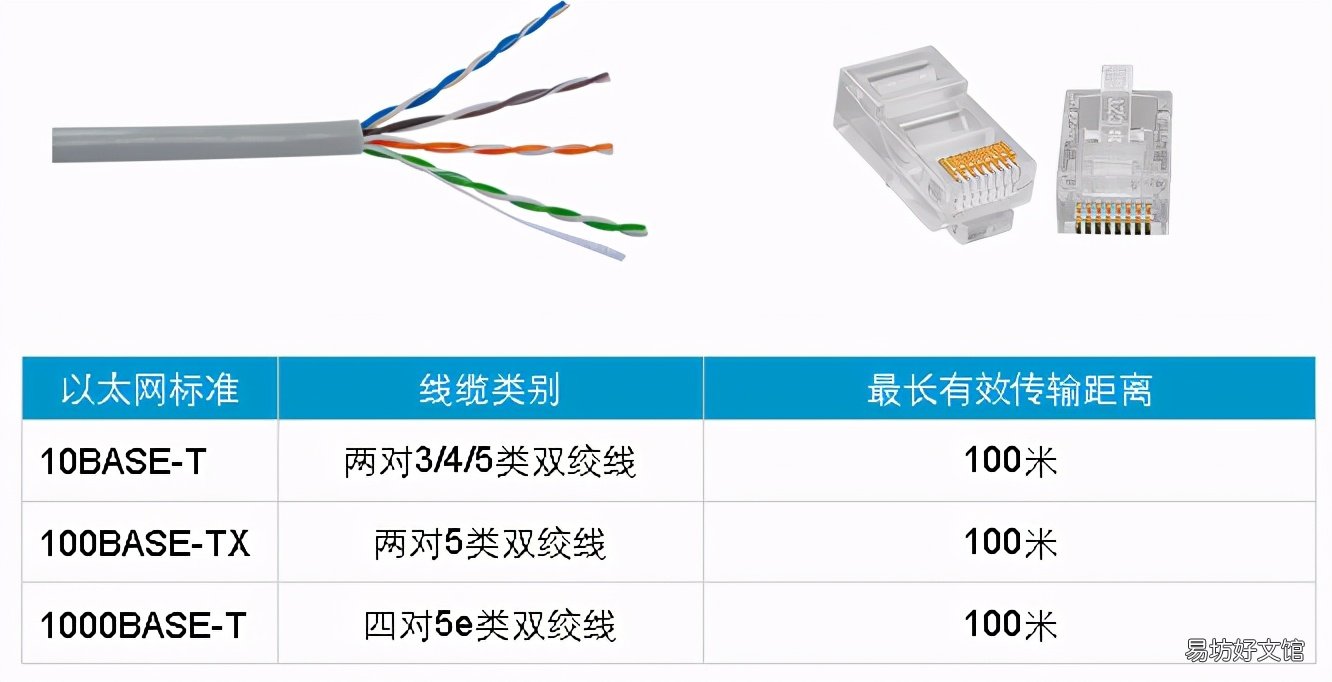

分类如下：

文章插图
1000BASE-T 表示带宽传输能力为1000Mbps，8根线芯全部使用，这是目前比较常用的线缆，图中只是比较早期的分类，还有6类7类网线等没有列出。

文章插图

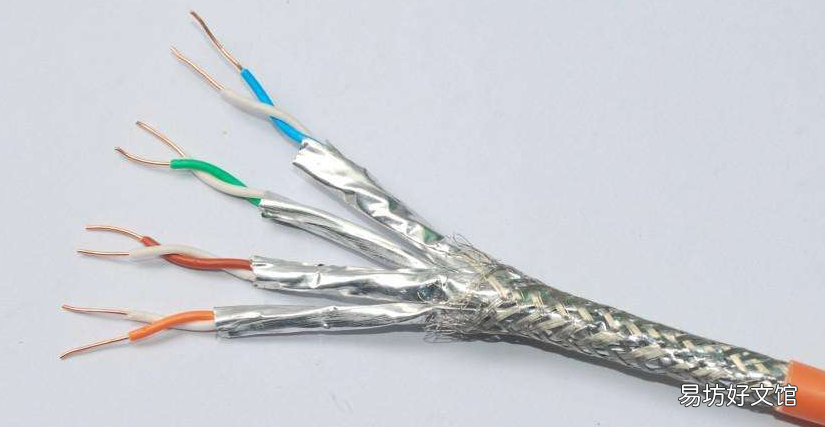

双绞线(TP：Twisted Pairwire)是双绞线可分为非屏蔽双绞线(UTP：Unshilded Twisted Pair)和屏蔽双绞线(STP：Shielded Twisted Pair) 。接触比较多的就是UTP线。
双绞线是由8根线芯组成的，按照一定的规律缠绕在一起的线缆。成对缠绕是为了减少电磁干扰。
在通电导体周围都会产生磁场，而电流是周期性变化的，导致这个磁场内的其他导线内会产生不需要的其他电流，影响线缆对正常信号的传输，由于每条线的分工不一样，电流方向不一样，使用电流相反方向的线缆相互缠绕在一起，这样做可以尽量的减少干扰的产生。
加屏蔽层也是为了减少外部电磁干扰。
屏蔽线缆使用场景：医疗设备等有多种复杂使用环境的设备之间建议使用带屏蔽层的线缆连接。
3
线序

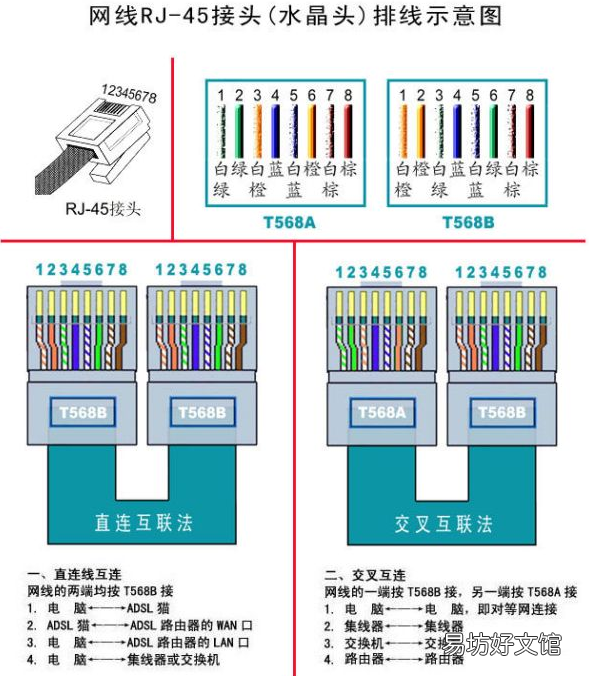

线序有两个标准，568A和568B：
568A线序排列：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
568B线序排列：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

文章插图
直连线：水晶头两端必须是同一种线序，即两端都是568A线序，或者两端都是568B线序。
按照理论来说用哪个线序都可以，但是，由于大家都是使用568B 的线序，网线也是可以手工做的，同时使用两个线序容易产生混乱，所以统一使用568B，记568B 线序。
交叉线：就是一边是568A 线序，一个是568B线序，这样的线就是交叉线。
4
两种线序之间的关系

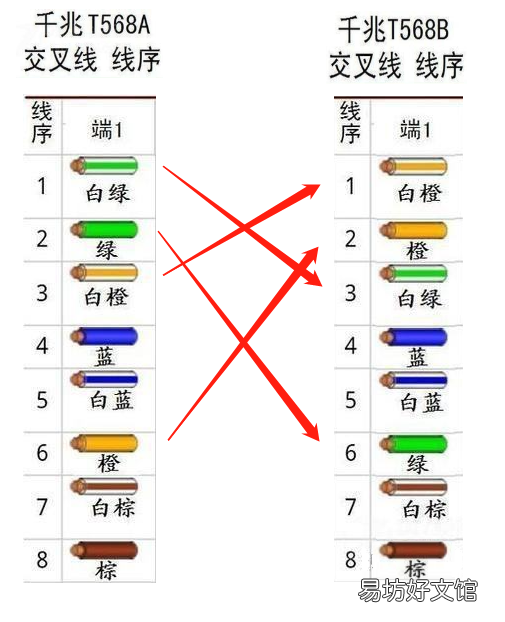

如下图：

文章插图
568A 和568B 1和3互连，2 和6 互连，其中每只脚的定义：
1输出数据 (+)
2. 输出数据(-)
3. 输入数据(+)
4. 保留为电话使用
5. 保留为电话使用
6. 输入数据(-)
7. 保留为电话使用
8. 保留为电话使用
这是百兆的线接口的定义，后来由于电话不用网线直接传输了，改使用网络数据传输电话信号了，使用VoIP电话了，基于IP的语音传输（英语：Voice over Internet Protocol，缩写为VoIP）8根线就全部使用网络传输了。
这个连接的意思就是我的输出就是你的输入，我的输入就是你的输出。
这样就可以分析出这种线的使用场景，如果两个插头或者两个插座，那肯定是不能插在一起的.需要一边是插头一边是插座。
按照这样理解，在早期，设备就是分为同类设备和不同类设备。

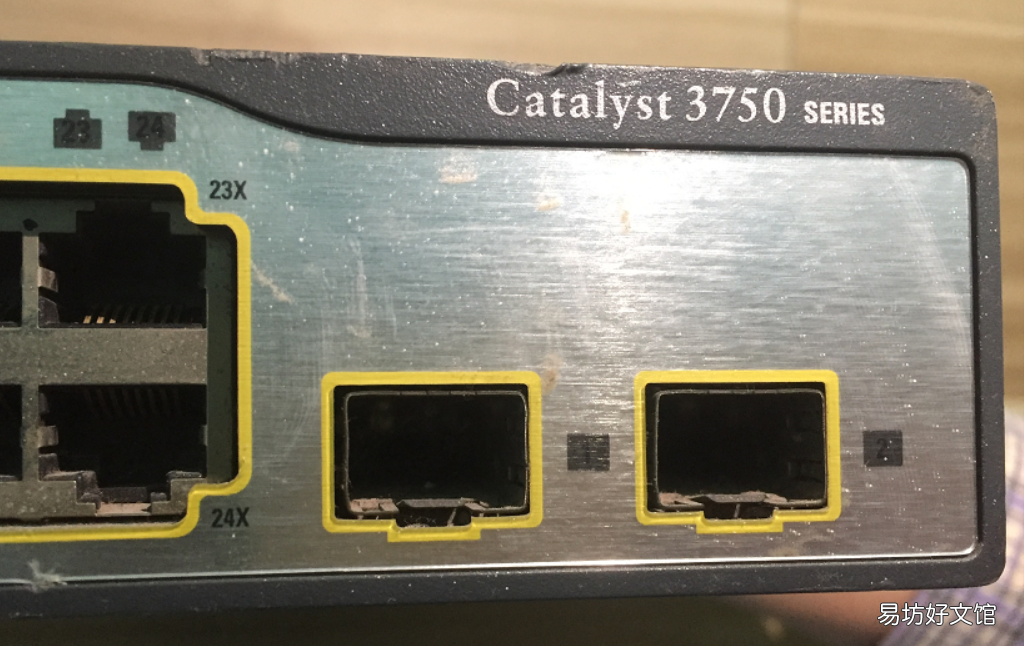

这是我在公司仓库找的我设备拍的图片，下图这是思科Catalyst 3750交换机：
这个接口下的X 是有特殊含义的：

文章插图

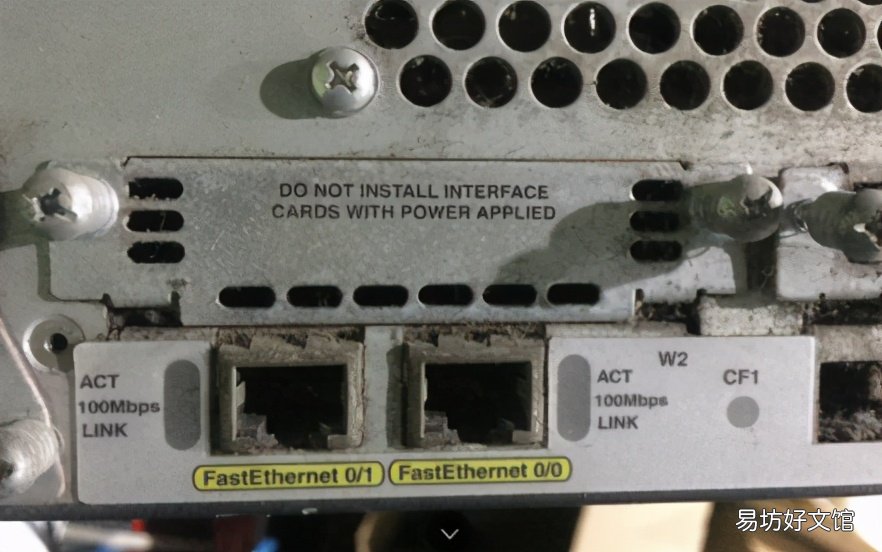

带X的和带X的之间就使用交叉线，下图是我在思科2690 路由器拍的图片：

文章插图
这种设备接口就没有带那个X，就是带X的和不带X的就使用直通线。
所以，思科产品一共就两类，带X的和不带X的，同类交叉线，不同类就是直通线。
【5类6类7类网线对比网线区别类型】这是早期的产品，但是后来设备对线序支持自适应了，就不用再区分设备之间该使用哪一种线，线全部使用直通线，方便记忆，也方便制作。
