CAD中利用多段线可以快速绘制一个箭头,具体步骤如下:

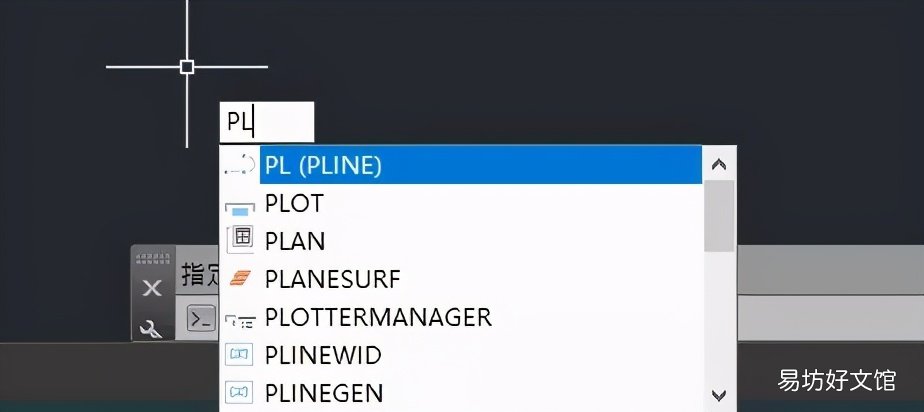

1. 执行多段线【命令PL】,按下空格

CAD箭头标注快捷键操作 cad怎么画箭头标注快捷键

文章插图

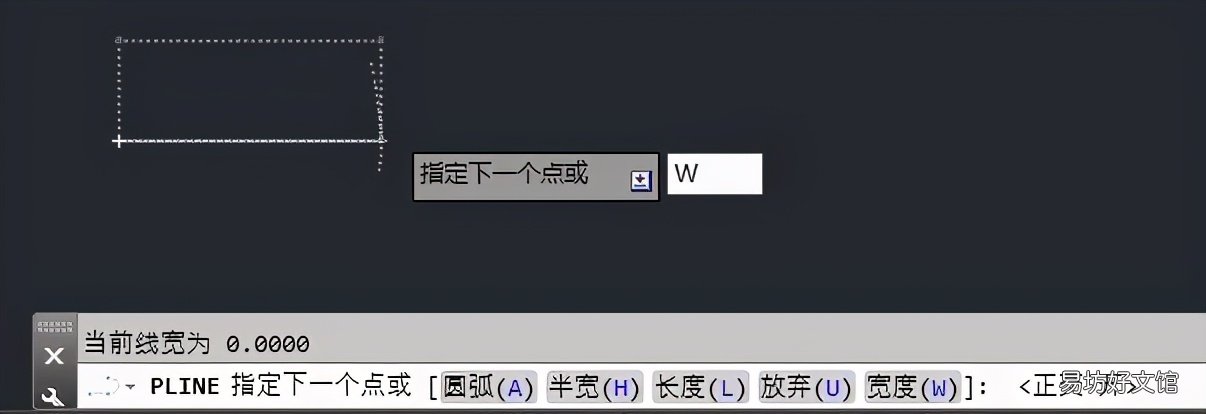

2. 鼠标指定起点,单击一下左键,再输入命令【w】,按下空格
CAD箭头标注快捷键操作 cad怎么画箭头标注快捷键

文章插图

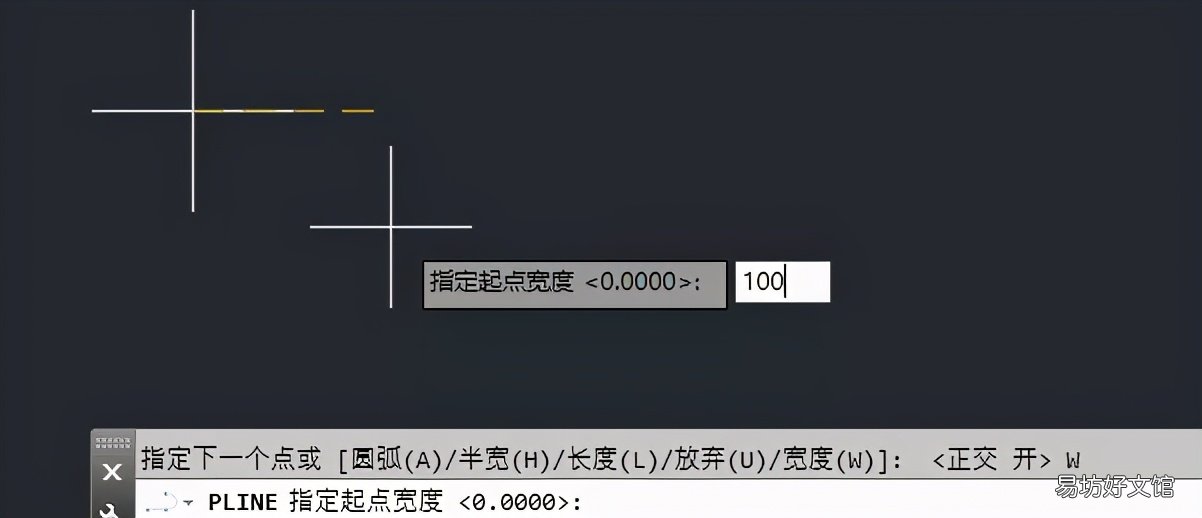

3. 输入箭头直线段的宽度,指定起点宽度这里我们以100为例,输入100后空格
CAD箭头标注快捷键操作 cad怎么画箭头标注快捷键

文章插图

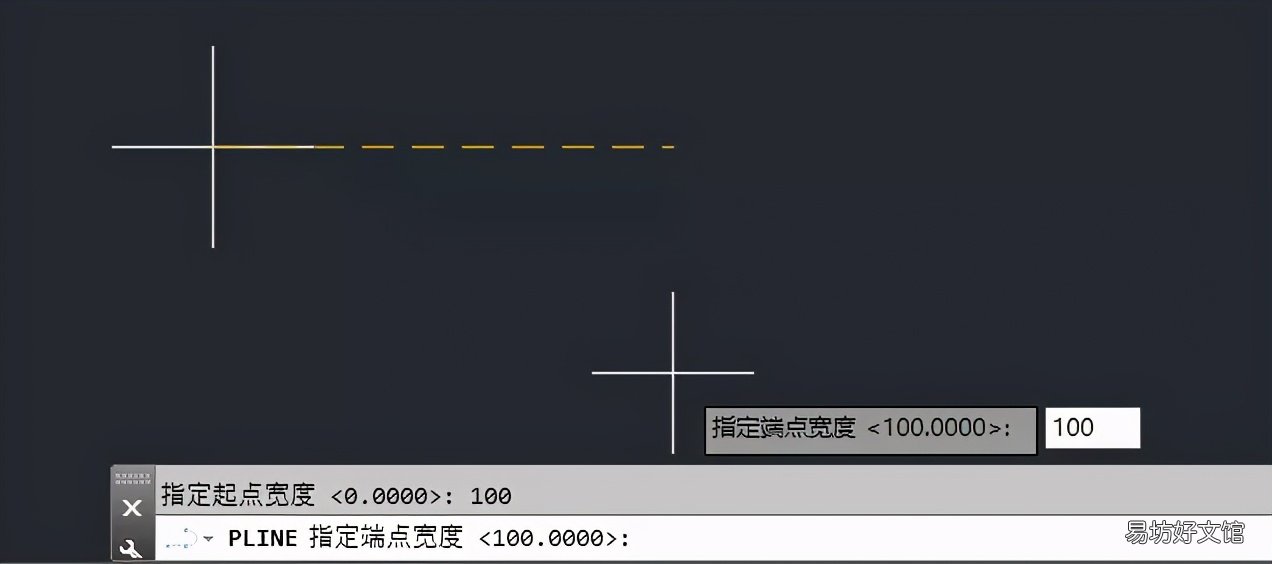

4. 指定终点宽度,再输入100后空格
CAD箭头标注快捷键操作 cad怎么画箭头标注快捷键

文章插图

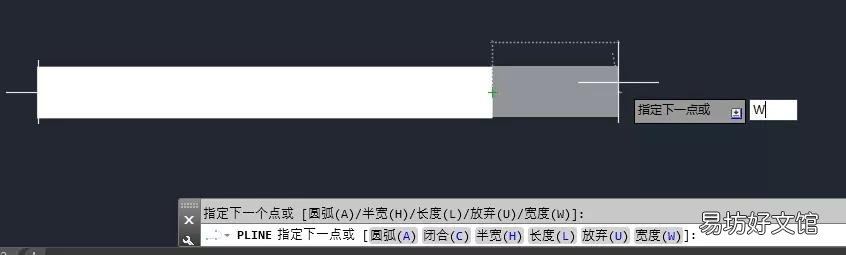

5. 鼠标指定这个直线端的端点,然后再输入命令【w】,我们来指定箭头的宽度
CAD箭头标注快捷键操作 cad怎么画箭头标注快捷键

文章插图

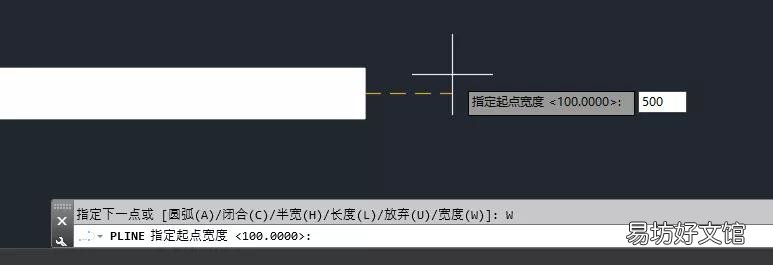

6. 输入合适的宽度500,按下空格
CAD箭头标注快捷键操作 cad怎么画箭头标注快捷键

文章插图

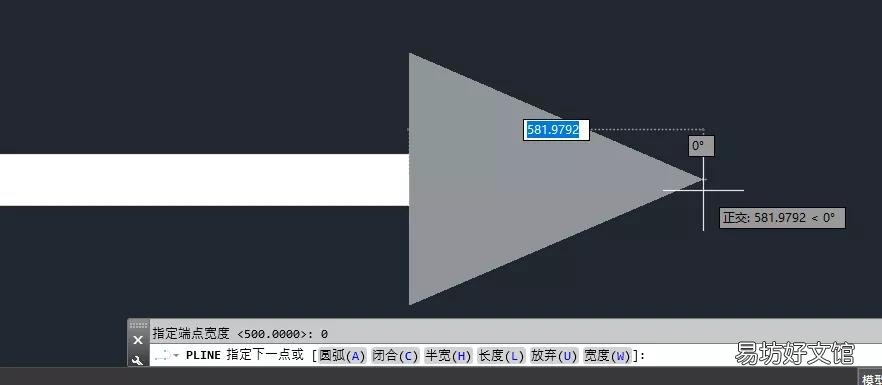

7. 再输入0,按下空格
CAD箭头标注快捷键操作 cad怎么画箭头标注快捷键

文章插图

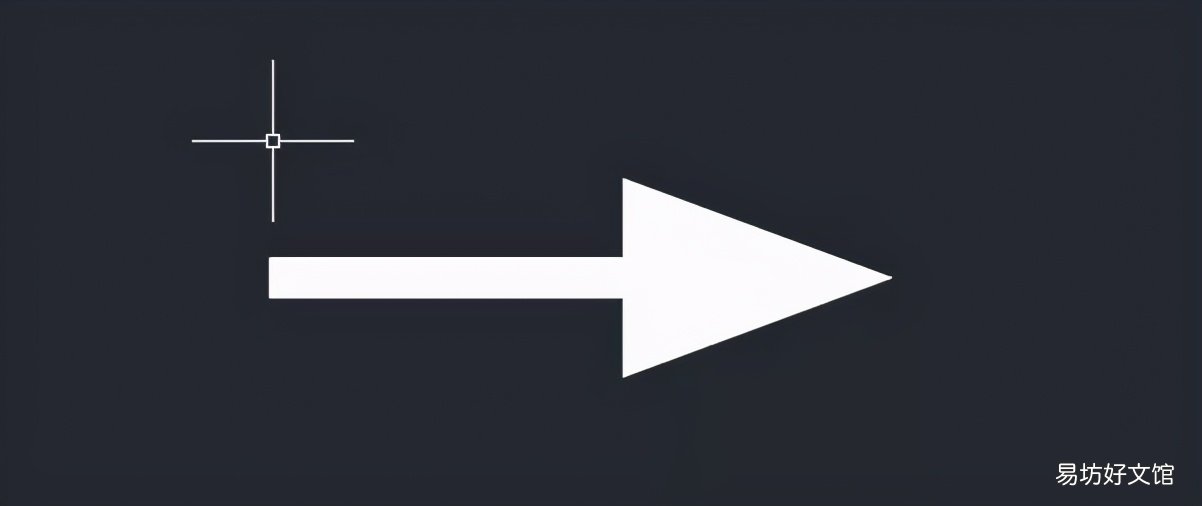

【CAD箭头标注快捷键操作 cad怎么画箭头标注快捷键】8. 最后指定箭头的头部即可
CAD箭头标注快捷键操作 cad怎么画箭头标注快捷键

文章插图
