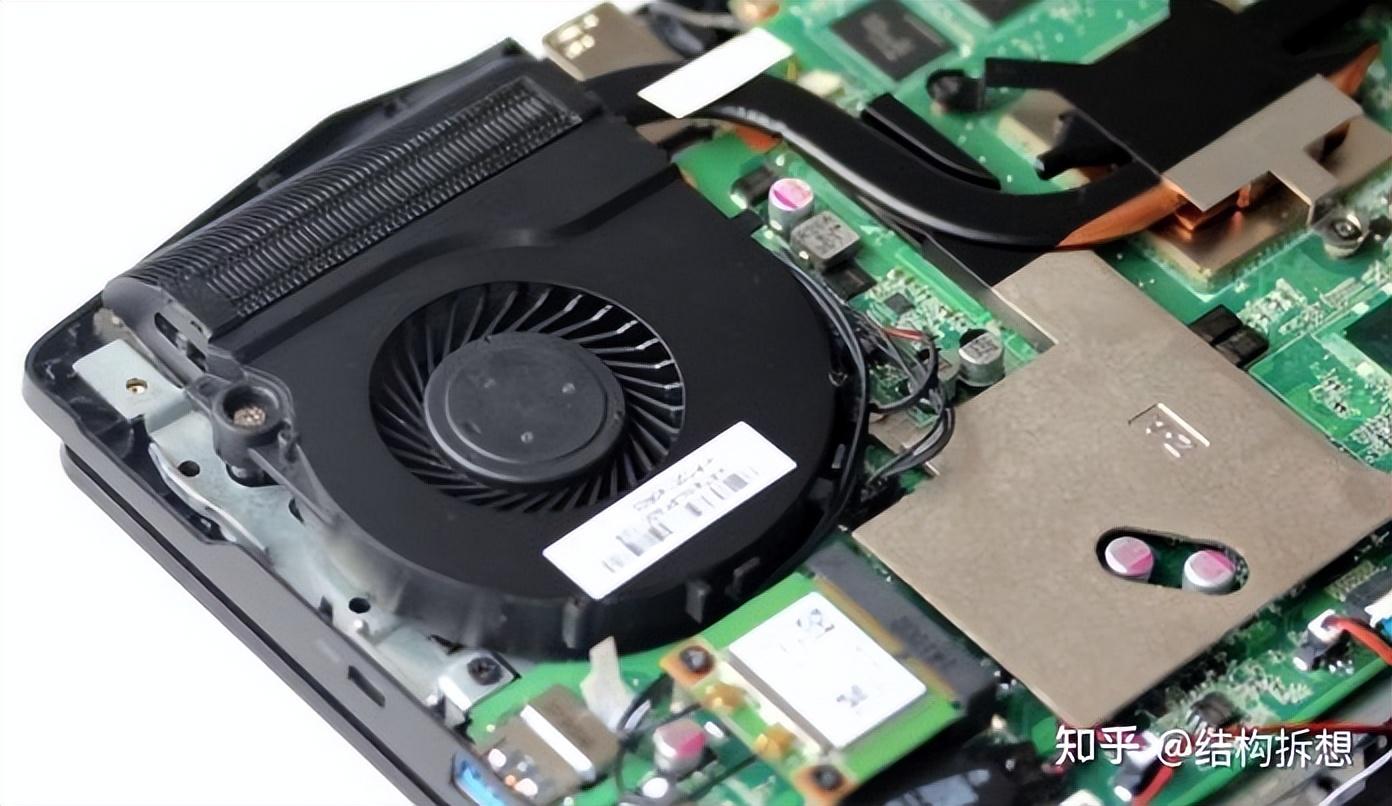

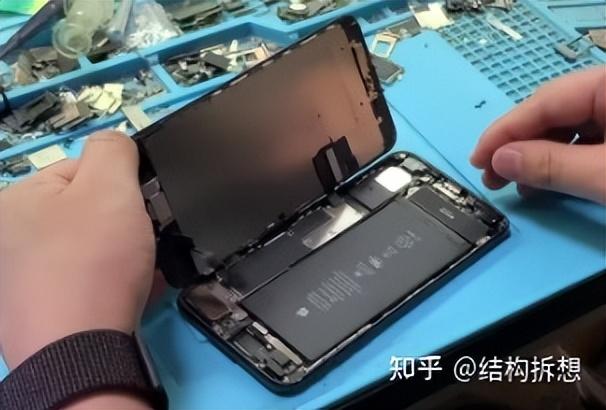

屏蔽是对两个空间区域之间进行金属的隔离，以控制电场、磁场、和电磁波由一个区域对另一个区域的感应与辐射. 具体就是用屏蔽体将元件、电路、组合件、电缆或整个系统的干扰源包起来，防止干扰电磁场向外扩散（对其他设备造成干扰）；用屏蔽体将接受电路、设备或系统包围起来，防止它们受到外界电磁场的干扰（受其他设备干扰）.

因屏蔽体对来自导线、电缆、元部件、电路、系统等外部的干扰电磁波和内部电磁波均起着吸收能量（涡流耗损），反射能量(电磁波在屏蔽体上的界面射）和抵消能量(电磁感应在屏蔽层上产生反向电磁场，可抵消部分干扰电磁波）的作用.所以屏蔽体具有减弱辐射发射干扰功能.

屏蔽机理可分:1磁场屏蔽、2电磁场屏蔽、电场屏蔽：

磁场屏蔽：电路周围，磁场产生大于电流，小电压的电路信号，磁场的传播可以看成电路之间的互感而导致的耦合，磁场屏蔽主要是依靠高导磁材料所具有低磁阻功能，对磁能通起着分路作用，使屏蔽内的磁场大为减弱。屏蔽体设计中一般需要选用高导磁材料如坡膜合金、增加屏蔽体厚度、被屏蔽体不要靠近屏蔽体的位置上，以尽量减小屏蔽体体内磁通，注意屏蔽体的结构设计凡接缝、通风孔等均可能增加屏蔽体的磁阻，从而降低屏蔽效果.

2. 电磁场屏蔽、电场屏蔽：电磁场是电场与磁场交替进行传播的电磁波，电磁场屏蔽是利用屏蔽体阻止电磁场在空间传播的一种措施。当电磁波到达屏蔽体表面时，由于空气与金属的交界面上阻抗不连续对电磁波产生发射，这种发射不要求屏蔽体有一定的厚度，只要求交界面上的阻抗不连续；未被表面发射掉而进入屏蔽体的能量，在屏蔽体内向前传播的过程中被屏蔽体材料所衰减（吸收); 其余未被吸收的能量，传到材料的内表面时，遇到金属与空气阻抗不连续的交界面，会形成再次反射，并重新返回屏蔽体内；在内外表面上可能有多次反射.
电路周围的电场产生于小电流、大电压的电路信号，它可以看成寄生电容形成的耦合，电场屏蔽就是隔断原来的耦合关系，使电场不能到达另外一端.
