遥感图像基本预处理
1.1 图像基本预处理流程

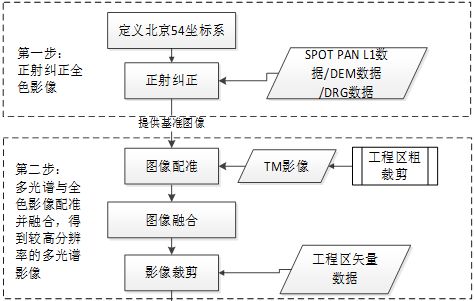

图像预处理流程

第一步：对高分辨率的全色影像进行正射纠正（全色影像是10米分辨率的SPOT PAN数据）
第二步：高分辨率影像和多光谱影像的配准、融合

以SPOT PAN正射纠正结果作为基准影像，对TM影像进行图像配准；对配准后的ETM+数据和SPOT PAN正射校正结果进行图像融合；用工程区矢量数据（湖北襄樊市部分区域）裁剪融合后的图像，得到工程区域10米分辨率的多光谱图像

1.2 自定义坐标系 — 地理坐标系

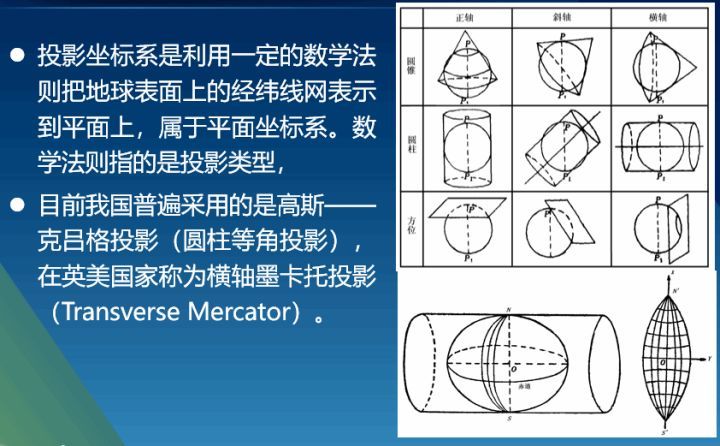

自定义坐标系 — 投影坐标系

自定义坐标系 — 大地坐标

在地面上建立一系列相连接的三角形，量取一段精确的距离作为起算边，在这个边的两端点，采用天文观测的方法确定其点位（经度、纬度和方位角），用精密测角仪器测定各三角形的角值，根据起算边的边长和点位，就可以推算出其他各点的坐标。这样推算出的坐标，称为大地坐标。

自定义坐标系 — 国内坐标系

均为投影直角坐标系，高斯克里格投影。

国内坐标系实际上指的是我国的三个大地基准面。

自定义坐标系 — 参心与地心坐标系

北京54与西安80为参心坐标系。
CGCS2000为地心坐标系。
CGCS2000是全球地心坐标系在我国的具体体现，其原点为包括海洋和大气的整个地球的质量中心， CGCS2000是我国当前最新的国家大地坐标系。

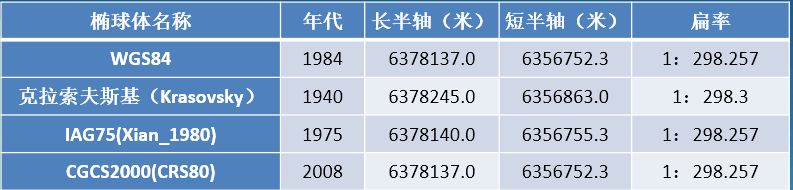

采用的椭球体参数：

长半轴\ta=6378137m
扁率\tf=1/298.257222101
地心引力常数\tGM=3.986004418×1014m3s-2
自转角速度\tω=7.292l15×10-5rad s-1

1.3 自定义本专题研究区坐标系

查看自定义坐标参数，如下

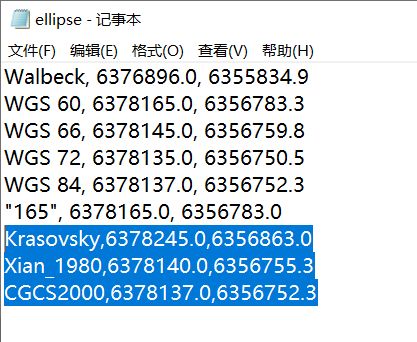

打开ENVI53——classic——map_proj文件夹（ENVI安装文件夹），添加椭球体与基准面自定义参数

设置坐标系，打开ENVI classic 5.3

点击Map——自定义坐标系

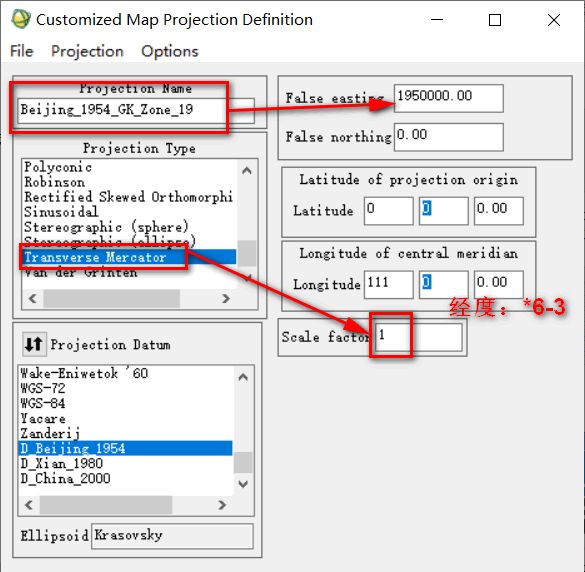

填写坐标系名称，选择横轴墨卡托，在Scale factor填写1代表高斯格里格（如果填写0代表横轴墨卡托），基准面选择北京1954

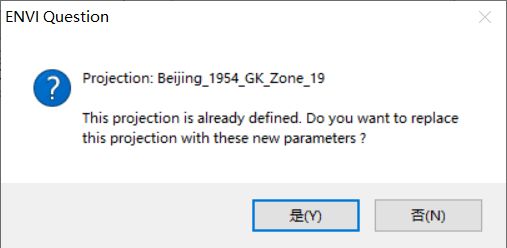

添加坐标系

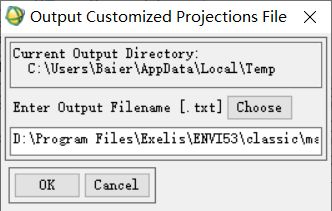

保存坐标系
