电压源和电流源串联等效成什么

文章插图
电压源与电流源串联电流不变，等效于电流源。电压源与电流源并联电压不变，等效于电压源。
普通电源可分为开关电源、逆变电源、交流稳压电源、直流稳压电源、DC/DC电源、通信电源、模块电源、变频电源、UPS电源、EPS应急电源、净化电源、PC电源、整流电源、定制电源、加热电源、焊接电源/电弧电源、电镀电源、网络电源、电力操作电源、适配器电源、线性电源、电源控制器/驱动器、功率电源、其他普通电源、逆变电源、参数电源、调压电源、变压器电源。
特种电源可分为岸电电源、安防电源、高压电源、医疗电源、军用电源、航空航天电源、激光电源、其他特种电源。
特种电源即特殊种类的电源。所谓特殊主要是由于衡量电源的技术指标要求不同于常用的电源，其主要是输出电压特别高，输出电流特别大，或者对稳定度、动态响应及纹波要求特别高，或者要求电源输出的电压或电流是脉冲或其它一些要求。这就使得在设计及生产此类电源时有比普通电源有更特殊甚至更严格的要求。

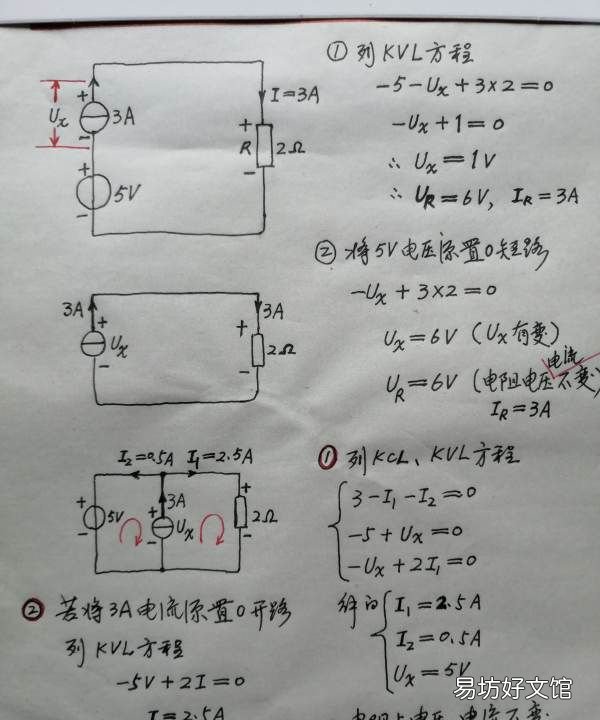

一个电流源和一个电压源串联并联分别等效什么?电压源与电流源串联，将电压源置0并短路，只留下电流源。如此简化电源对负载而言是等值的，即不改变负载上的电压与电流。
电压源与电流源并联，将电流源置0且开路，只留下电压源。如此简化电源对负载而言同样是等价的，不影响负载上电压与电流。
记住: 一切特殊情况下的结论，均可通过求解KCL和KVL方程组得到，因此说KCL和KVL方程组及元件伏安式VCR，这三者是求解电路的普适理论。

文章插图
电流源和电压源串联可以等效为电流源吗电压源和电流源并联可以等效为原来的电压源，原因是：
理想电压源的内阻是0，电流源的内阻是无穷大，所以二者并联后，内阻是0，就相当于电压源并没有并联任何东西，仍然是原来的电压源。但是实际情况中，并不是这样，电压源和电流源都是有内阻的。
电压源，即理想电压源，是从实际电源抽象出来的一种模型，在其两端总能保持一定的电压而不论流过的电流为多少。电压源具有两个基本的性质：第一，它的端电压定值U或是一定的时间函数U(t)与流过的电流无关。第二，电压源自身电压是确定的，而流过它的电流是任意的。
电流源，即理想电流源，是从实际电源抽象出来的一种模型，其端钮总能向外部提供一定的电流而不论其两端的电压为多少，电流源具有两个基本的性质：第一，它提供的电流是定值I或是一定的时间函数I(t)与两端的电压无关。第二，电流源自身电流是确定的，而它两端的电压是任意的。

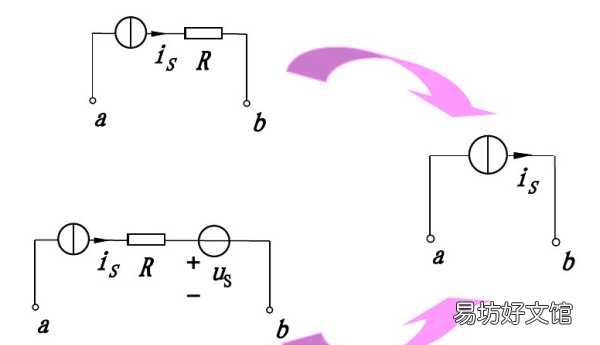

电压源与电流源串联可以等效为电压源与电流源串联电流不变，等效于电流源。

文章插图

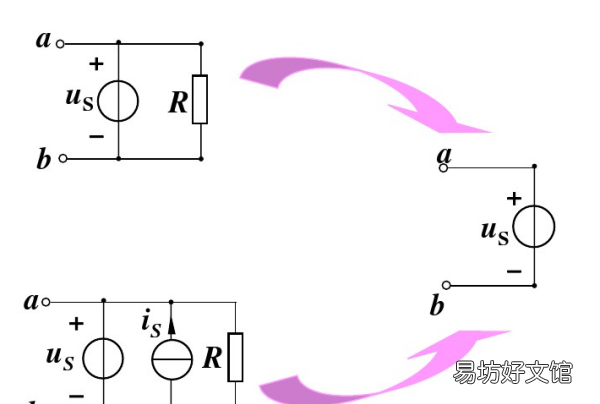

电压源与电流源并联电压不变，等效于电压源。

文章插图
扩展资料
普通电源可分为开关电源、逆变电源、交流稳压电源、直流稳压电源、DC/DC电源、通信电源、模块电源、变频电源、UPS电源、EPS应急电源、净化电源、PC电源、整流电源、定制电源、加热电源、焊接电源/电弧电源、电镀电源、网络电源、电力操作电源、适配器电源、线性电源、电源控制器/驱动器、功率电源、其他普通电源、逆变电源、参数电源、调压电源、变压器电源。
特种电源可分为岸电电源、安防电源、高压电源、医疗电源、军用电源、航空航天电源、激光电源、其他特种电源。
【电压源和电流源串联等效成什么】特种电源即特殊种类的电源。所谓特殊主要是由于衡量电源的技术指标要求不同于常用的电源，其主要是输出电压特别高，输出电流特别大，或者对稳定度、动态响应及纹波要求特别高，或者要求电源输出的电压或电流是脉冲或其它一些要求。这就使得在设计及生产此类电源时有比普通电源有更特殊甚至更严格的要求。
特种电源一般是为特殊负载或场合要求而设计的，它的应用十分广泛。主要有：电镀电解、阳极氧化、感应加热、医疗设备、电力操作、电力试验、环保除尘、空气净化、食品灭菌、激光红外、光电显示等。而在国防及军事上，特种电源更有普通电源不可取代的用途，主要用于：雷达导航、高能物理、等离子体物理及核技术研究等。
电压源和电流源的等效变换实验报告电压源与电流源等效变换的依据是对外部电路等效,即相同的负载接入后性状相同。
电流源和电阻串联等效成电压源。电流源和电阻串联等效为电压源时，等效电压源的电压为该电流源的电流乘以串联电阻的阻值，内阻就是串联电阻，电压源和电阻并联等效为电流源时，等效电流源的电流为该电压源的电压除以并联电阻的阻值，内阻就是并联电阻。

文章插图
电流源和电阻串联的内容：
实际电流源和内阻，在外接负载的时候，负载和内阻会导致分流，这是正确的，分流的结果会导致内阻上流过电流，会导致负载上的电流小于电流源电流，也是正确的，最终的结果是导致内阻上消耗掉一部分功率，电阻可能会发热。
这种情况和实际电流源和并联内阻等效于电压源和串联内阻是一致的，电压源串联了一个内阻，哪是不是等于电压源输出电压也不会完全落在负载上，实际上落在内阻上的哪部分也会在内阻上消耗一部分功率，消耗的功率和电流源消耗在其并联内阻上的是一致的。
