CAD怎么填充图案
画图的时候经常需要对图形进行填充，昨天有个朋友问我CAD怎么填充图案。在此我来回答，希望各位学习之后不要再用再问CAD怎么填充图案了。

文章插图

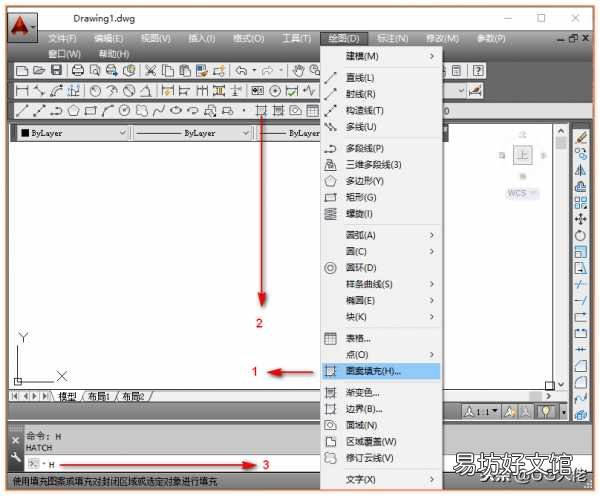

执行CAD填充命令有以下三种方法
1. 在菜单栏上单击”绘图”>>”图案填充” 。
2. 在工具栏上单击”图案填充”图标。
3. 在命令行上输入”H”,再按”空格键” 。

文章插图
CAD怎么填充图案的具体操作步骤如下
步骤1：运行CAD2014软件
运行CAD2014绘图软件，随便绘制出如下图所示的图形。

文章插图

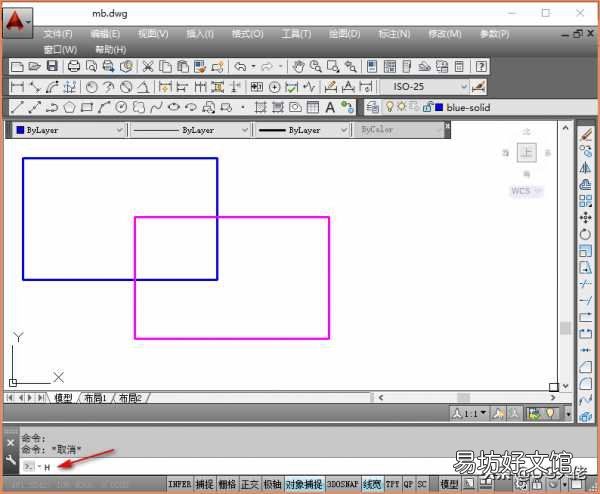

步骤2：执行CAD填充命令
在命令行上输入”H”,再按”空格键” 。

文章插图

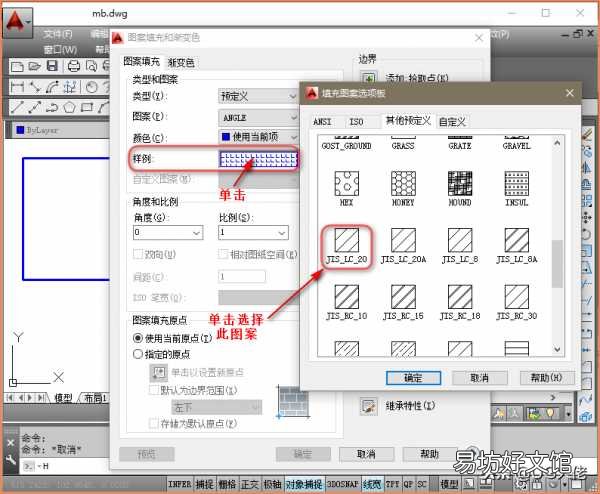

步骤3：进入图案填充和渐变色对话框
在”图案填充和渐变色”对话框中，单击”样例”下拉框，选择自己需要的填充图案。
【教你cad编辑填充图案步骤 CAD填充图案的快捷键命令是什么】

文章插图

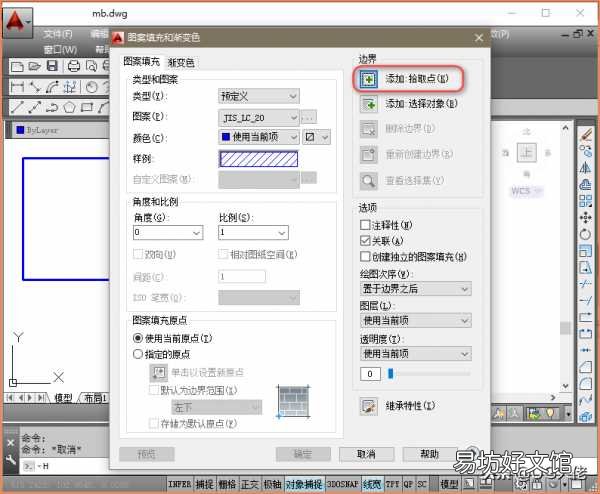

步骤4：添加拾取点
在”图案填充和渐变色”对话框中，单击”添加拾取点按钮” 。

文章插图

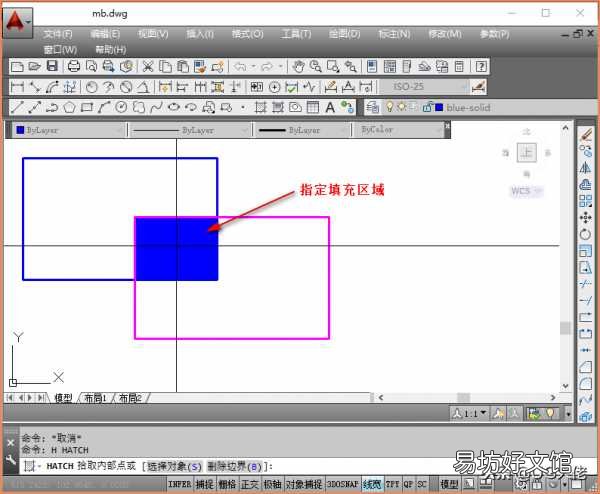

步骤5：指定填充区域
在CAD绘图区域，单击如下图所示的区域内的一点，再按”空格键”，确定填充区域。

文章插图

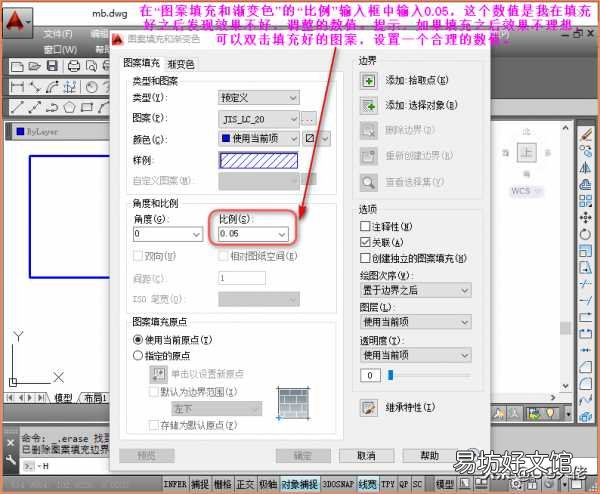

步骤6：指定比例
在”图案填充和渐变色”的”比例”输入框中输入0.05，这个数值是我在填充好之后发现效果不好，调整的数值。提示：如果填充之后效果不理想，可以双击填充好的图案，设置一个合理的数值。

文章插图

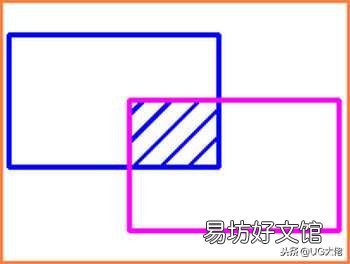

步骤7：完成图案填充

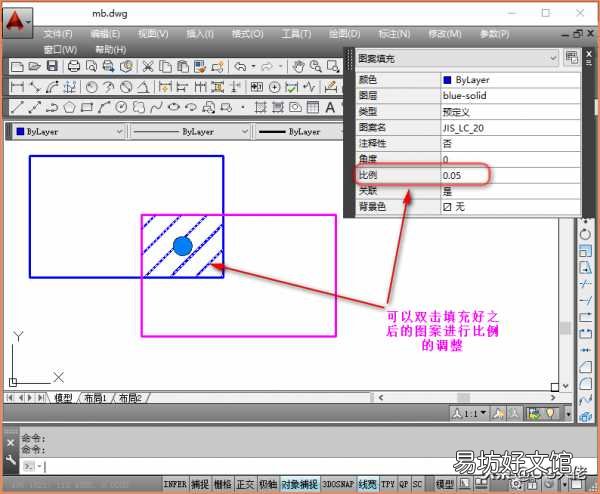

如下图所示即为填充好这后的效果。提示：可以双击填充好之后的图案进行比例的调整。

文章插图
关于CAD怎么填充图案的操作步骤就是上面这几步，我每一步都有详细的图文说明，如果还是不懂就请留言吧！
