在CAD中，有时合并多段线绘制起来图形会更加方便，那我们图纸中的线段合并的方法是什么呢？下面就由小编带着大家一起来看看两种cad合并多段线的方法吧！
方法一：命令“B” 。

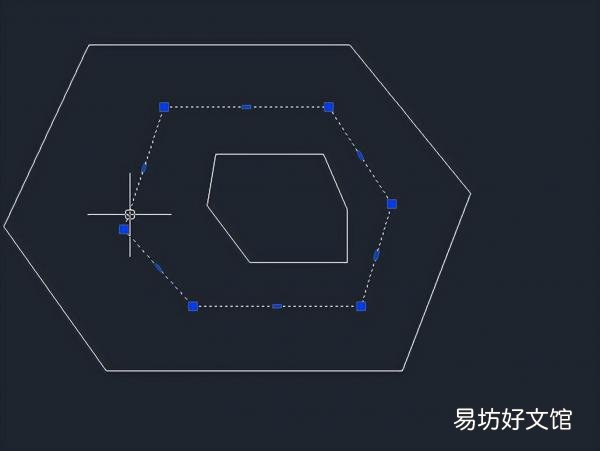

步骤一：首先我们打开软件，随便用多段线制作一个图形。

文章插图

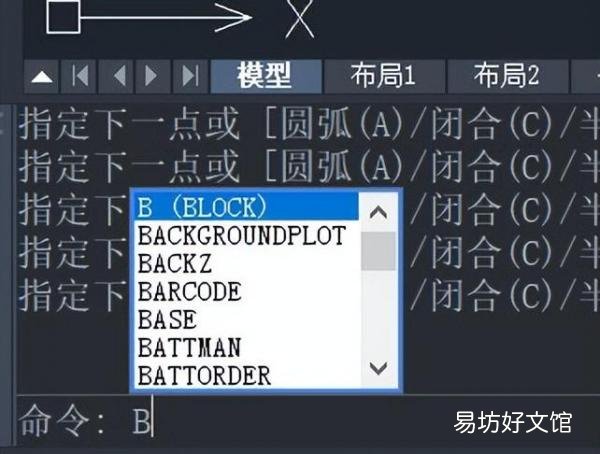

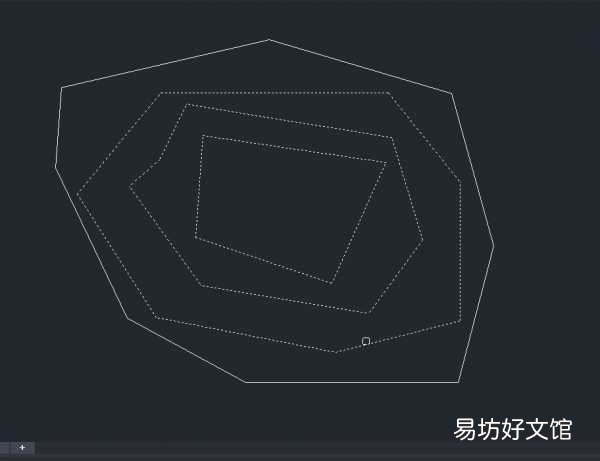

步骤二：接下来我们在下方命令栏处输入快捷键“B”，点击回车键。

文章插图

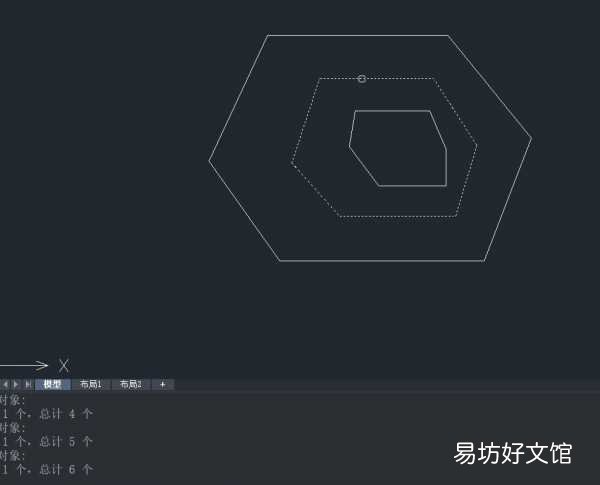

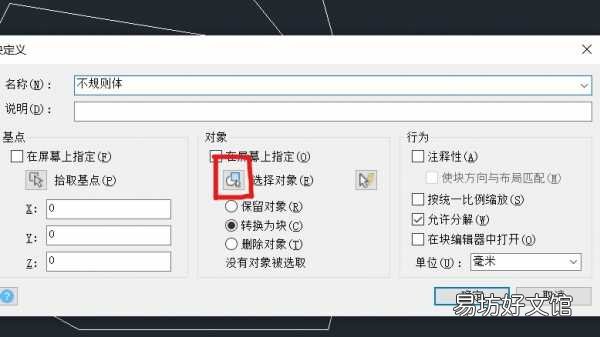

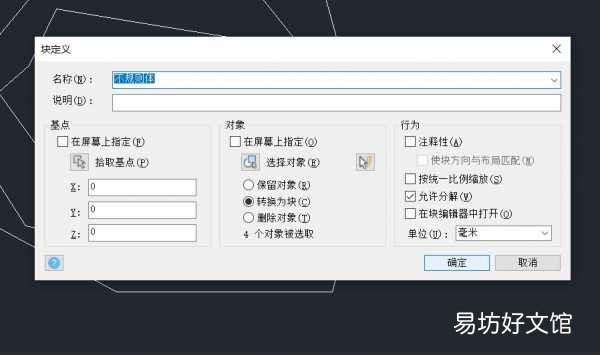

步骤三：这样就弹出来了一个块定义的窗口，接下来，我们给图形命名，在“名称”的位置输入文字，并点击中间栏的“选择对象”按钮，将需要的合并为整体的图形选中。

文章插图

文章插图
步骤四：选择完对象后，我们继续点击回车键，跳转回“块定义”窗口，我们点击“确定” 。

文章插图

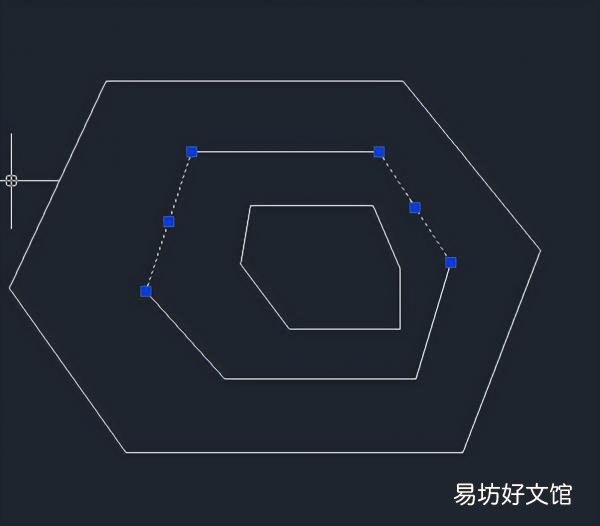

步骤五：这样我们就得到了一个整体图形了。

文章插图
方法二：命令“PE” 。

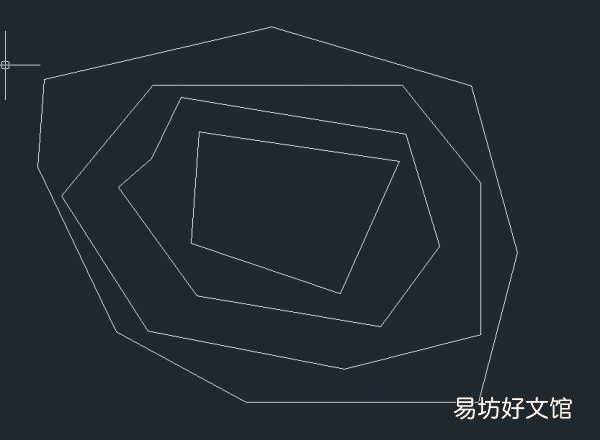

步骤一：绘制一个图形，由于此图形是由多条直线组合的，若是想要将其转化为多段线的话，就要用到PEDIT命令。

文章插图

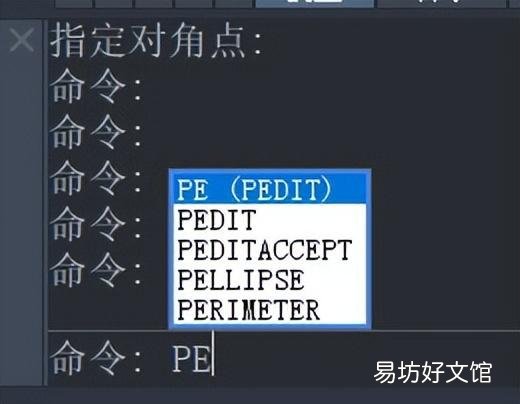

步骤二：在下方命令栏输入快捷键“PE”，点击回车键。

文章插图

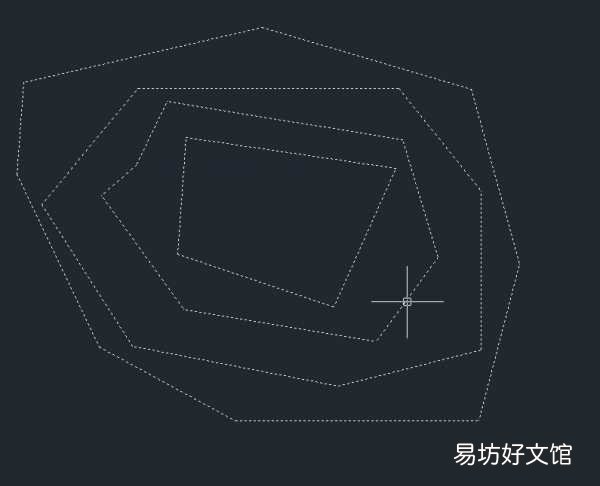

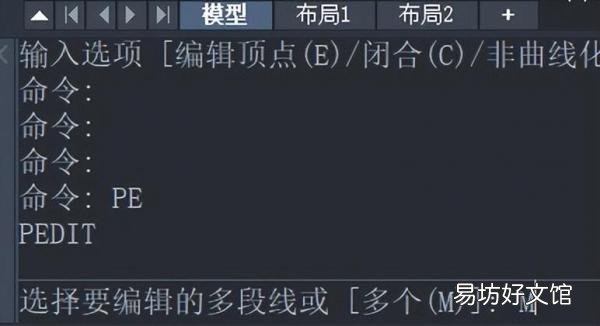

步骤三：输入“M”，点击回车键后依次点击需要的线段。

文章插图

文章插图
步骤四：继续点击回车键，输入“Y”，回车，之后输入“J”，点击回车后输入模糊距离，然后点击回车键。

文章插图
步骤五：然后我们就将线段转化为多段线了。

文章插图
【cad合并多段线的命令方法 cad多段线合并成一个整体】 是不是特别简单呢？大家都学会了吗，那就快去尝试一下吧！
