该设备适用于电动助力转向装置传感器的调中试验 。 试验时通过驱动输入轴转动 ， 沿正反两个方向进行加载 ， 通过传感器测试仪器及PWM信号检测采集系统对扭矩信号进行测试并且转换为图形输出 。 试验台布置采用模块化结构 ， 分别由台架部分、标准伺服输入驱动部分、工装夹具部分、标准伺服输出加载部分等组成 。 所有的转矩、传感器信号等数据都是按照真实的物理时间进行实时采集 ， 并记录在数据文件和数据库中
文章图片

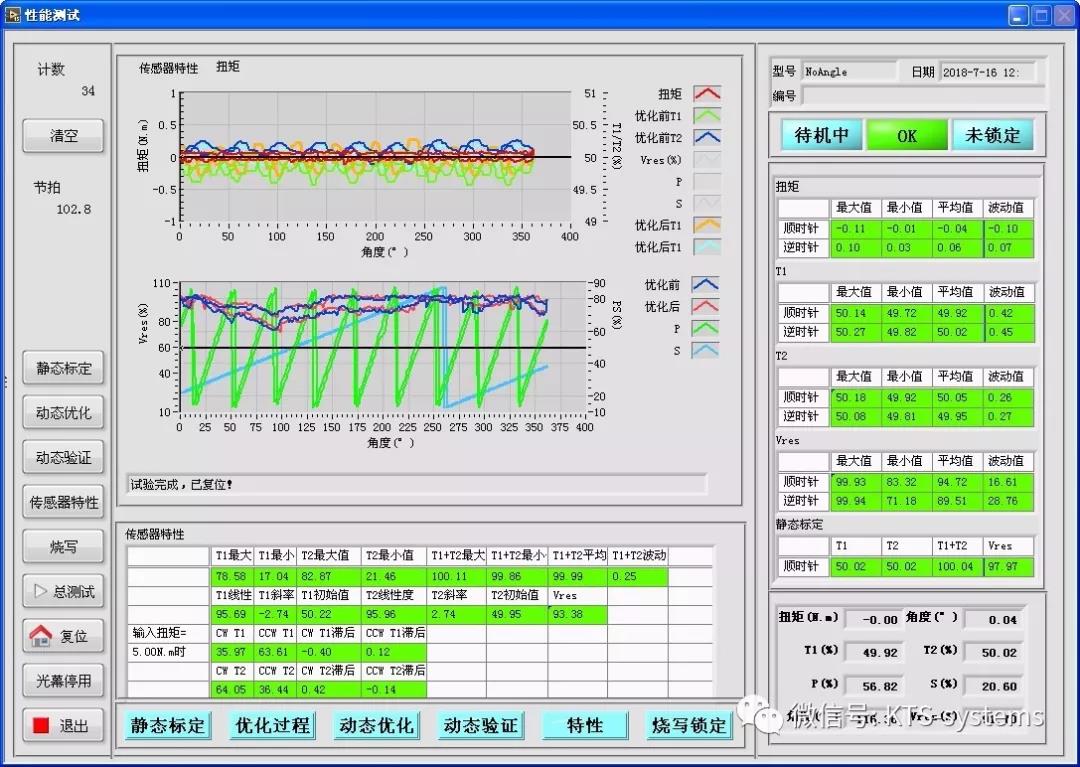

性能测试界面
主要性能
●输入扭矩:±20 Nm ， 精度 0.1% FS
【工业|EPS转向装置传感器标定专机-凯帝斯工业系统】●输入转角：角度无限制 ， 精度0.018°
●传感器供电电压：5±0.1V
●传感器供电电流：≥50mA
●扭矩信号类型：PWM
●节拍68s ， 含可信度验证128s
文章图片

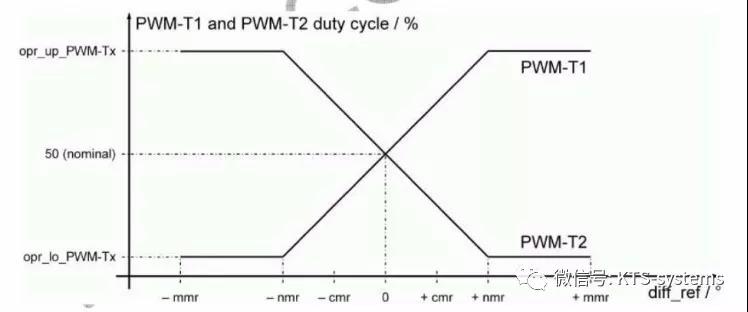

传感器信号曲线
应用和优点
●样机夹具采用分体结构 ， 可适应不同规格样机试验的需要
●输入驱动部分采用并联结构标准化模块 ， 节省装配空间、设计周期短 ，
装配精度高
●气缸驱动夹具的进给与脱开 ， 自动化程度高
●用户界面专门定制 ， 便于传感器零点的标定
