接线|多二次绕组电磁式电压互感器误差测试仪

控股 知识科普 测量 仪器 电压 接线 误差 测试仪 中试 绕组 电容式 互感器 电压互感器 电磁式 校验仪 现场测试仪

多二次绕组电磁式电压互感器误差测试仪
电压互感器的接线方式
电压互感器实际上中试控股是一个带铁心的变压器 。 它主要由一、二次线圈、铁心和绝缘组成 。
中试控股电力电压互感器的接线方式很多 ， 常见的有以下几种：
(1)用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式
(2) 用两台单相互感器接成不完全星形 ， 也称V—V接线 ， 用来测量各相间电压 ， 但不能测相对地电压 ， 广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中 。
ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、多二次绕组电磁式电压互感器误差测试仪
概述
对中试控股GIS 电磁式(PT)与电容式电压互感器(CVT)进行误差校验时 ， 测试接线复杂 ， 所需的设备种类繁多 ， 而且设备都很笨重 ， 现场搬运非常困难 。 电磁式与电容式电压互感器现场测试仪(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差 ， 单台设备即可满足现场电磁式与电容式电压互感器误差的测量 。
三、主要特点
1. 无需升压源、标准互感器、负荷箱 ， 采用了电压互感器负荷曲线外推法原理 ， 单台仪器即可实现现场测试GIS 电磁式电压互感器(PT)和电容式电压互感器（CVT）的20%、50%、80%、100%、120%的满载和轻载负荷下的比差和角差 。 测试结果完全满足互感器检定规程 。
2. 单台测试仪即可完成对GIS 电磁式电压互感器(PT)和电容式电压互感器（CVT）误差（比差、角差）的测量 。 同时可以测量CVT的电容分压比、分压电容、中间PT变比、中间电压、直流电阻等 。
3．具有极性、变比、接线检查功能 。
4. 一次接线完成全部测试 ， 提高工作效率 ， 避免操作失误对人身及仪器的损伤 ， 确保安全 。
5. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪具有测试速度快、处理信息量多和存储容量大（可存储百万条数据）的特点 。 内存为16G,可以存储百万组数据 。
6. 中试控股测试仪采用了变频技术、数字化处理 ， 现场抗干扰能力强 。
7. 测试过程大电压不超过4KV ， 并采取各种保护措施 ， 确保人身安全及设备安全、可靠 。
8. 测试过程操作简单 。
9. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、多二次绕组电磁式电压互感器误差测试仪仪器采用WINCE系统 ， 人性化彩色触摸屏操作 ， 同时也可使用鼠标操作仪器 ， 人机界面直观、方便 。
10. 仪器具备双USB通讯口 ， 可将仪器内部数据导入U盘极大的方便现场数据管理 。 同时也可使用鼠标操作仪器 。
11. 仪器内附接线图 ， 简单、直观 ， 现场使用对照接线即可保证一次性正确完成测试接线 ， 减少准备工作时间 。

接线|多二次绕组电磁式电压互感器误差测试仪
文章图片

四、技术参数
1. 环境条件：
温度：（5~40）?C 相对湿度：<80%（25?C）
海拨高度：<4500m 电源频率：50?0.5Hz
2. 中试控股被测电压互感器类型：GIS电磁式(PT)、电容式电压互感器(CVT)
3．误差测量准确度：0.05%
4．分压比测量准确度：0.5%
5．分压电容测量准确度：2%
6. 直流电阻测量准确度：0-0.1Ω 3%
0.1-50 1%
7. 内部标准电压互感器部分：
b、准确度等级： 0.02%
8. 校验仪检定部分：
电压范围：0-100V （百分表误差0.5%）
比差：0.001%-3% （100V）
【接线|多二次绕组电磁式电压互感器误差测试仪】角差：0.00′-50′（100V）
误差： ?X=?(2%×X+2%×Y?2个字)
?Y=?(2%×X+2%×Y?2个字)
导纳：0.1mS-99.9mS
误差： ?X=?(2%×X+2%×Y?2个字)
?Y=?(2%×X+2%×Y?2个字)
9．外形尺寸（mm）：496*394*185 mm
10．重量（Kg）:14.0

接线|多二次绕组电磁式电压互感器误差测试仪

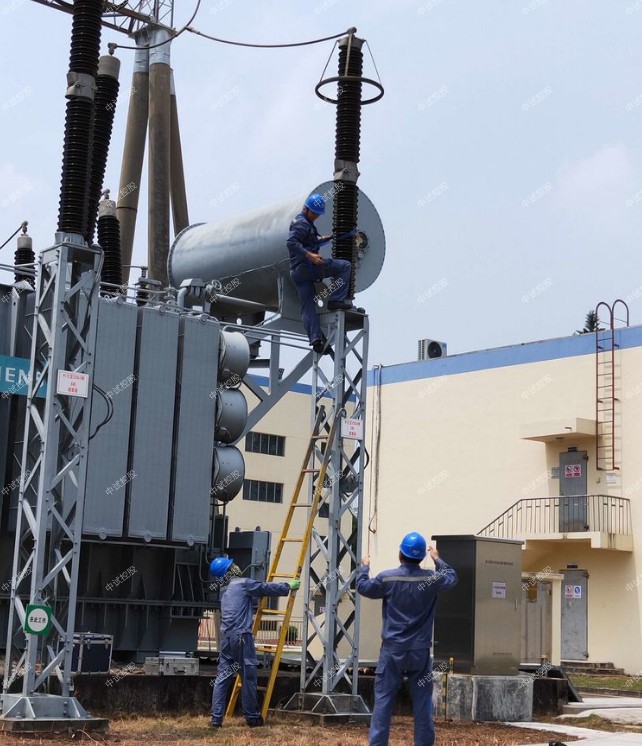

文章图片

检定
如需要对本中试控股ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪进行精度检定 ， 请依照本说明进行 ， 以保证准确性及仪器安全 。
检定仪器内部校验仪单元及内部标准电压互感器为本仪器的基本检定方法 。
本中试控股ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪的测试方法是建立在电压互感器测差法（中试控股计量检定规程《电力互感器》的规定）基础之上 。 而互感器校验仪和标准电压互感器是测差法的核心仪器 ， 保证互感器校验仪和标准电压互感器的精度就保证了整体误差测试的精度 。
简易故障排除
1.开机不显示 ， 检查电源 ， 以及保险丝 。
2.触摸失效 ， 插入USB鼠标进行操作 。
3. 开机不能加载测试程序 ， 或者出现死机现象 ， 请重新开机 。

接线|多二次绕组电磁式电压互感器误差测试仪
文章图片

电压互感器二次回路的接线形式
电压互感器一次侧没有熔丝 ， 电压互感器二次侧必须装设保护设备(熔丝或快速空气开关) ， 防止电压互感器二次短路 。 对于进线供电的情况 ， 为了保证计量准确 ， 便于加封 ， 在电压互感器杆下装设专用电压互感器端子箱 ， 接线方式如图四所示 。 将接线盒A和快速开关ZKK装于电压互感器二次箱内 ， 二次电缆从快速开关ZKK直接接到电能表接线盒B ， 可测量出从接线盒A到电能表之间的电压降 ， 同样电压互感器二次端子接头应至少2年1次检查和处理锈腐等情况 。
ZKK应使用单相的快速空气开关 ， 便于对电压互感器进行一相一相的测量 ， 同时测量时应有足够的操作距离 ， 保证工作人员的安全 。 电压互感器电缆首端、中端和末端保护层金属部分一定要可靠接地 ， 以屏蔽外磁场感生的电势 ， 保证电压降测量的准确性 。
