模型|智能交通沙盘模型功能 智能城市交通系统沙盘

智能 系统 自动 功能 城市 经验教程 交通 车辆 道路 模型 沙盘 红灯

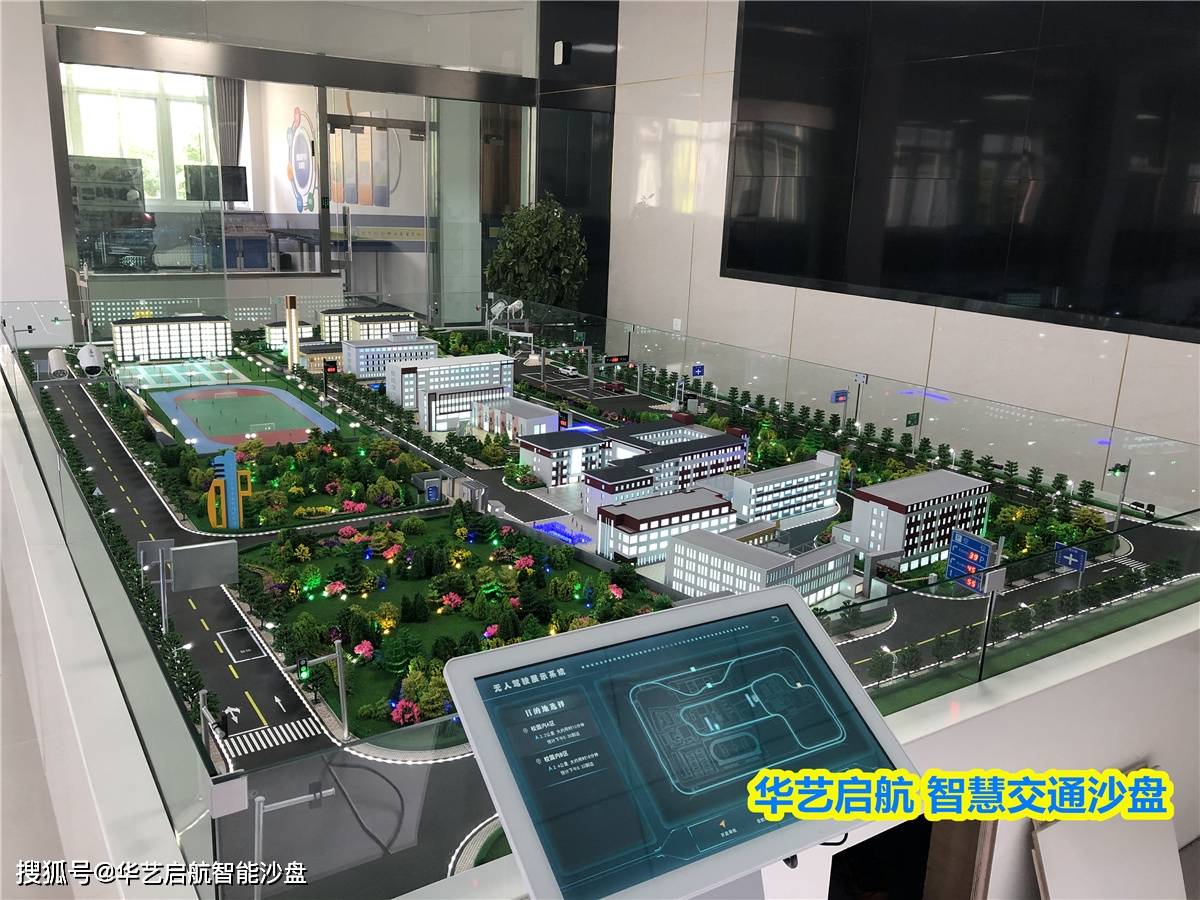

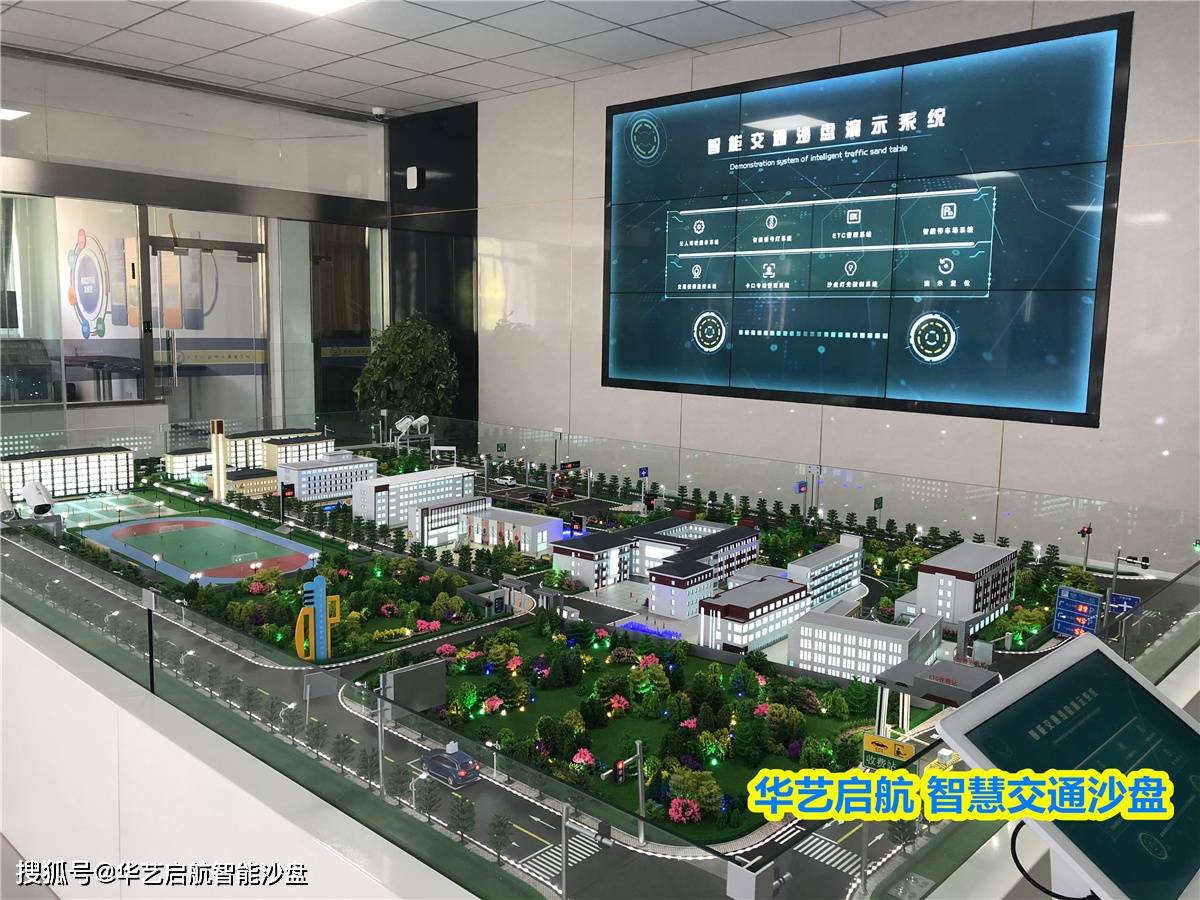

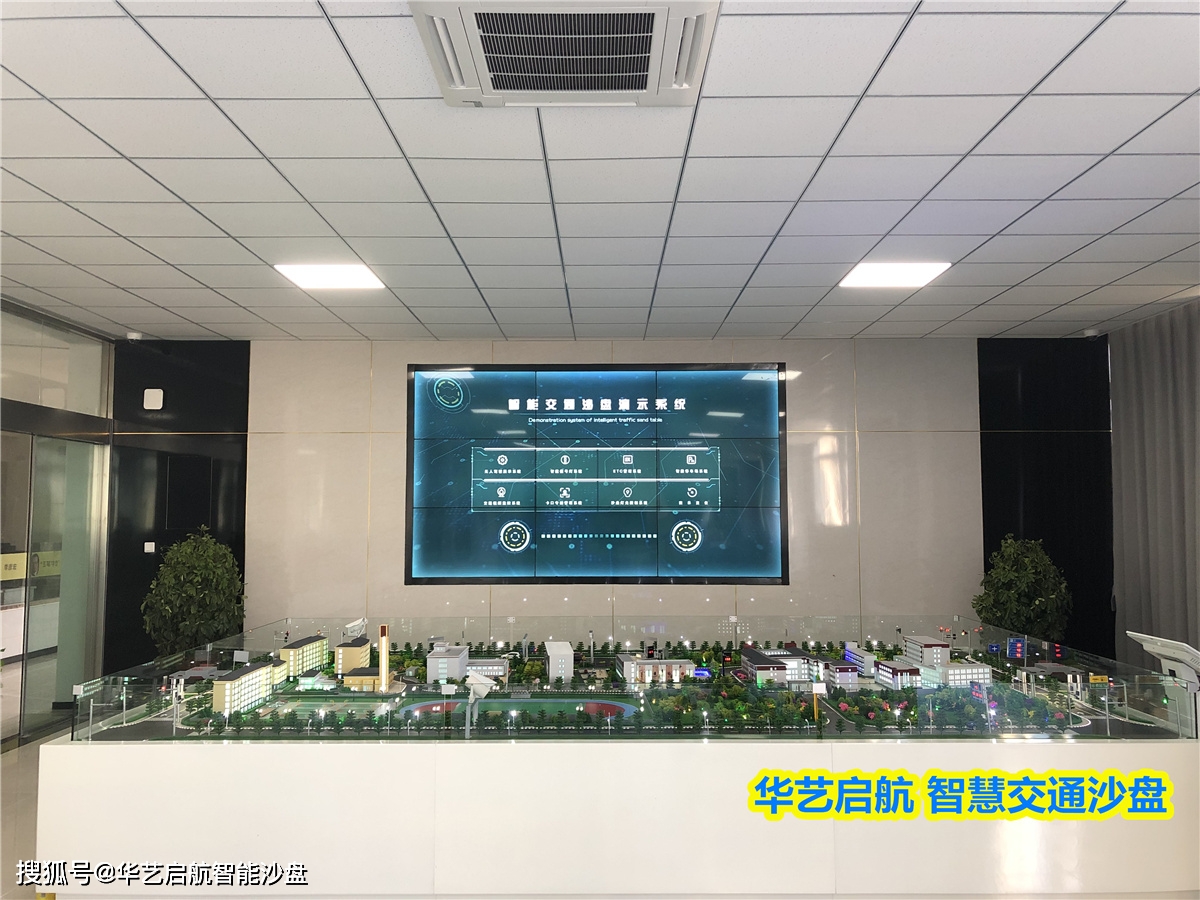

为满足教学实训 ， 该仿真实训平台需基于采购方校园精细微电子地图1:1实测EGIS场景教学为基础 ， 同时配置智能小车、红外探头、测速传感器、信号灯、摄像机、信息屏等 ， 运用无线通信技术、传感器技术、自动循迹技术、红外识别技术、嵌入式系统技术等 ， 可帮助学生了解学习城市智能交通系统工作流程 。 该电子沙盘需与采购方所提供的现有墙面显示屏相匹配 ， 匹配所需所有配件（如高清信号线缆、卡扣、线槽等）均由供货方提供 。
（一）主要参数：

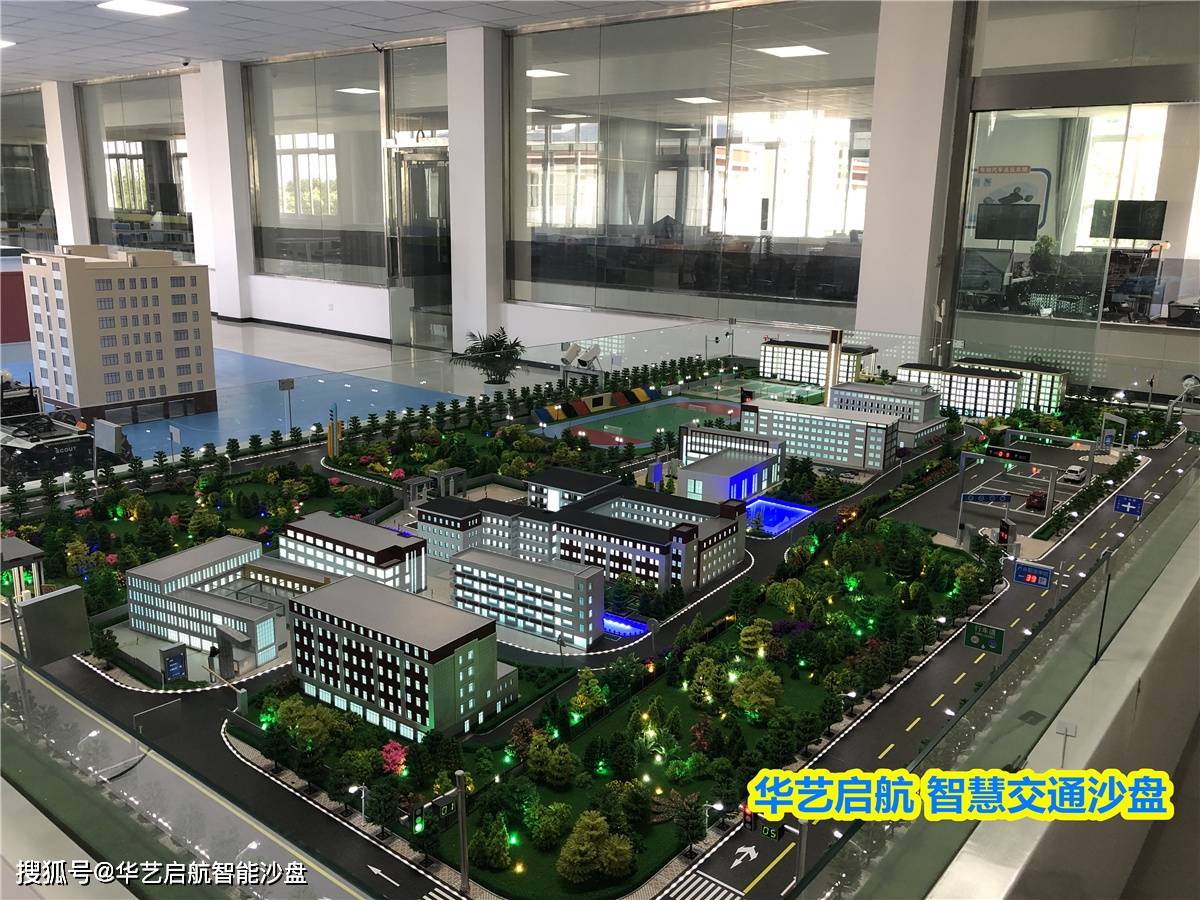

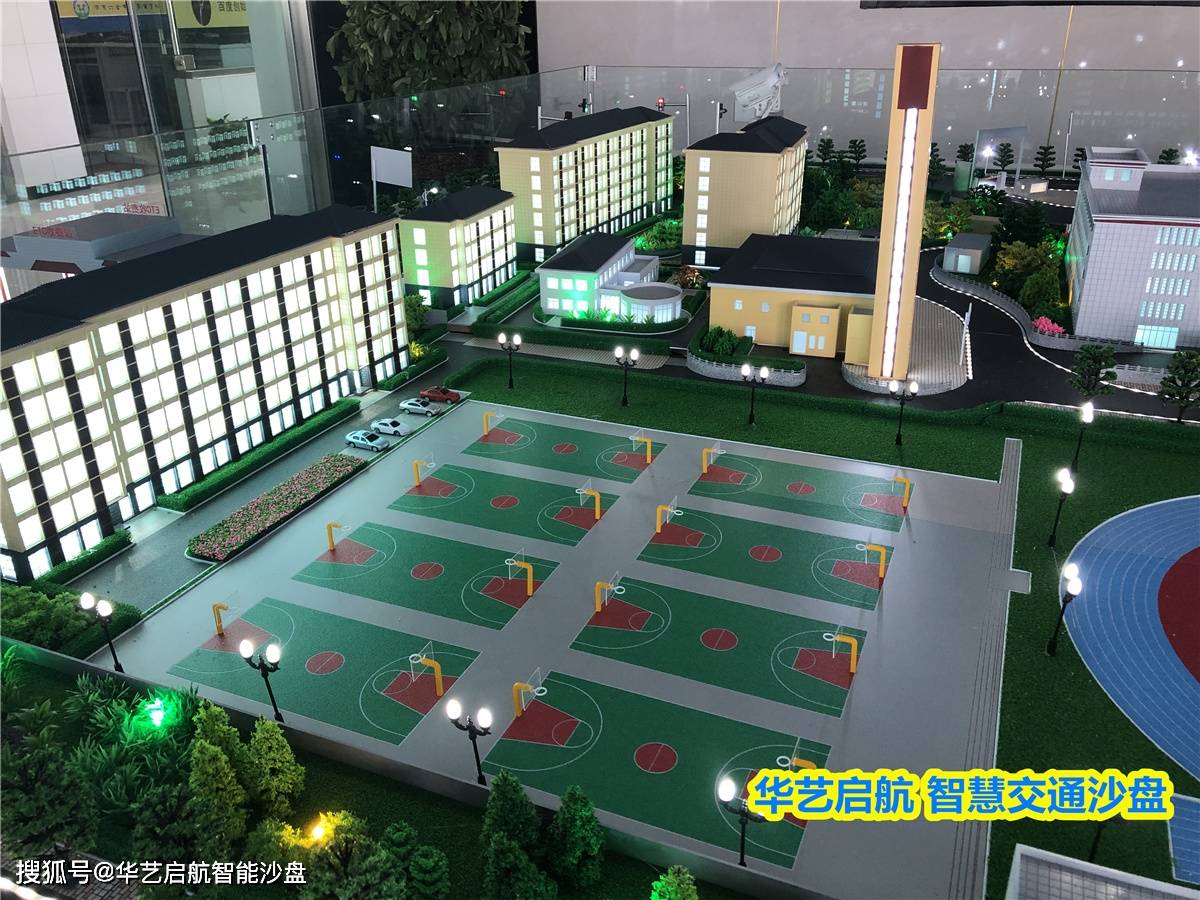

1、基础场景：沙盘模型尺寸至少5m×3m×0.7m 。 沙盘应按照实际校园场景进行设计 ， 提供道路绿化带、小区、城市标志建筑区等 。 沙盘道路采用打印成型 ， 材质耐磨美观 ， 道路表面交通标志、标线符合交通线路设计规范 ， 具有交通道路上的各种指示标志 ， 如斑马线、转弯线等 。
2、智能车可实现自动寻迹 ， 包含：前照明、刹车灯自动变换 ， 自动识别交通信号灯 ， ZIGBEE无线控制 ， 自动变速（P档、1-6 档变速） ， 障碍物监测防碰撞等 。
3、立式触摸机柜：
①　表面金属喷漆全钢1.5mm模具制造 ， 表面金属烤漆 ， 独立电源管理 ， 多媒体音响功放 ， 内部构件全部电镀 ， 彻底防锈、防磁、防静电；
②　21.5英寸液晶模组：拥有最大分辨率为1920*1080 ， 可视角度为水平130、垂直110度；
③　21.5寸电容触摸屏：抗磨损；寿命长 ， 防尘、防污、防暴安全型红外触摸屏 ， 定位准确无漂移 ， 分辨率<0.33mm 操作灵敏度<150g；

模型|智能交通沙盘模型功能 智能城市交通系统沙盘
文章图片
智能城市交通系统沙盘

模型|智能交通沙盘模型功能 智能城市交通系统沙盘
文章图片
智能城市交通系统沙盘

模型|智能交通沙盘模型功能 智能城市交通系统沙盘
文章图片
智能城市交通系统沙盘

模型|智能交通沙盘模型功能 智能城市交通系统沙盘
文章图片
智能城市交通系统沙盘

模型|智能交通沙盘模型功能 智能城市交通系统沙盘
文章图片
智能城市交通系统沙盘
（二）技术说明：

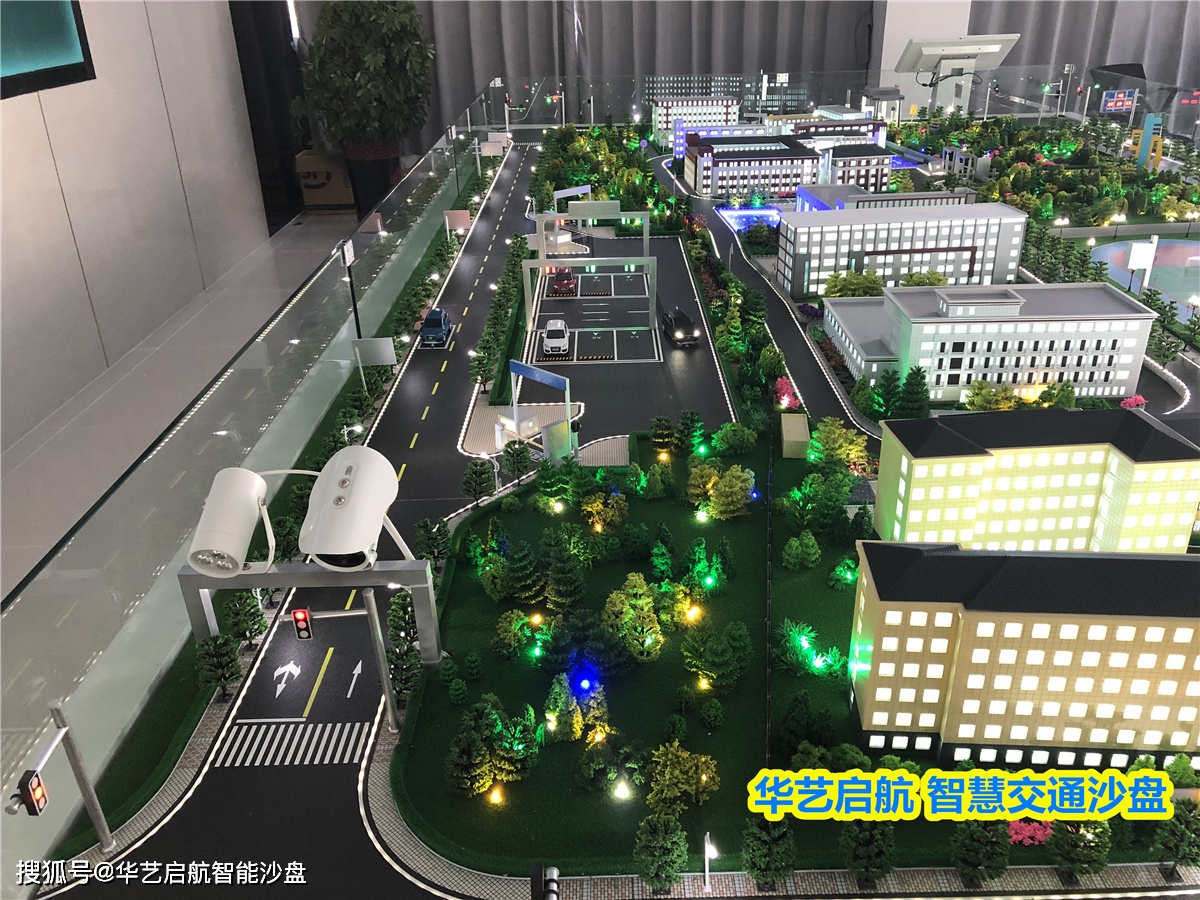

1、智能停车系统
（1）交通诱导系统：一级诱导屏、二级诱导屏、三级诱导屏、入口级、场内级诱导屏；
（2）自动道闸机：识别来车自动台杆落杆；
（3）视频监控、拍照：通过电脑终端可查看停车场视频、拍照信息；
（4）自动计时收费：自动记时 ， 无感支付自动扣收费；
（5）语音播报：进出场语音播报；
（6）车位状态指示灯：表示车位占用及为占用 。

模型|智能交通沙盘模型功能 智能城市交通系统沙盘
文章图片
智能城市交通系统沙盘

模型|智能交通沙盘模型功能 智能城市交通系统沙盘
文章图片
智能城市交通系统沙盘
【模型|智能交通沙盘模型功能 智能城市交通系统沙盘】
模型|智能交通沙盘模型功能 智能城市交通系统沙盘
文章图片
智能城市交通系统沙盘

模型|智能交通沙盘模型功能 智能城市交通系统沙盘
文章图片
智能城市交通系统沙盘
2、智能信号灯系统
（1）定时交替：系统可控制道路通行指示灯 ， 设置红灯与绿灯交替时间 ， 例如：50s切换成绿灯 ， 50s切换成红灯 ， 通过数码管屏显示出来；
（2）分时段定时交替：系统可分段时间设置红绿灯交替 ， 在不同时间做不同交替 ， 在上班与下班交通高峰期控制主干道路延长绿灯时间 ， 正常交通通行时间按正常红绿灯交替规则交替；
（3）手动控制：交通指示灯可通过人为手动控制 ， 包含指示灯的红绿灯切换 ， 通行指示灯通行时间长短；
（4）闯红灯抓拍：闯红灯拍照监控的实现方式是在红绿灯停止线设置地感线圈 ， 如果车辆完全越过地感线圈摄像头启动拍照 ， 上传服务器 。

模型|智能交通沙盘模型功能 智能城市交通系统沙盘
文章图片
智能城市交通系统沙盘

模型|智能交通沙盘模型功能 智能城市交通系统沙盘
文章图片
智能城市交通系统沙盘

模型|智能交通沙盘模型功能 智能城市交通系统沙盘
文章图片
智能城市交通系统沙盘

模型|智能交通沙盘模型功能 智能城市交通系统沙盘
文章图片
智能城市交通系统沙盘

模型|智能交通沙盘模型功能 智能城市交通系统沙盘
文章图片
智能城市交通系统沙盘

模型|智能交通沙盘模型功能 智能城市交通系统沙盘
文章图片
智能城市交通系统沙盘

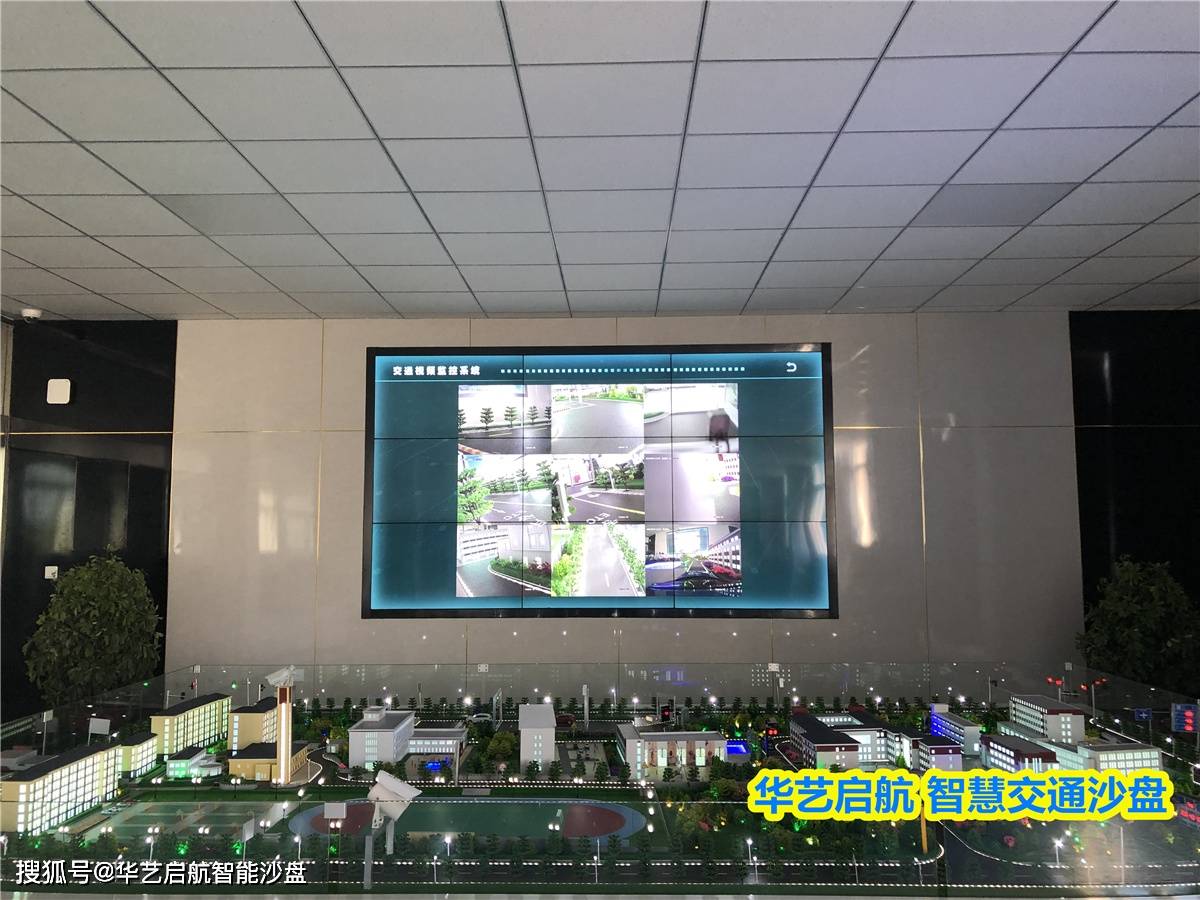

3、交通视频监控系统
包括城市交通视频监控、红绿灯抓拍、停车场监控等 。
4、车辆定位系统
通过地磁传感器技术实现车辆定点定位及地图位置状态显示 。
5、路线自动导航系统
系统配有车辆导航系统 ， 通过车辆定位技术 ， 可将车辆位置传给导航系统 ， 车辆位置与导航系统结合实现精准路线导航及规划 。
6、主视觉行车视频系统
智能车辆配有车载微型无线摄像头 ， 可实时第一视觉跟进车辆行驶视频并上传大屏幕展示 。

模型|智能交通沙盘模型功能 智能城市交通系统沙盘
文章图片
智能城市交通系统沙盘

模型|智能交通沙盘模型功能 智能城市交通系统沙盘
文章图片
智能城市交通系统沙盘

模型|智能交通沙盘模型功能 智能城市交通系统沙盘
文章图片
智能城市交通系统沙盘

模型|智能交通沙盘模型功能 智能城市交通系统沙盘
文章图片
智能城市交通系统沙盘

模型|智能交通沙盘模型功能 智能城市交通系统沙盘
文章图片
智能城市交通系统沙盘

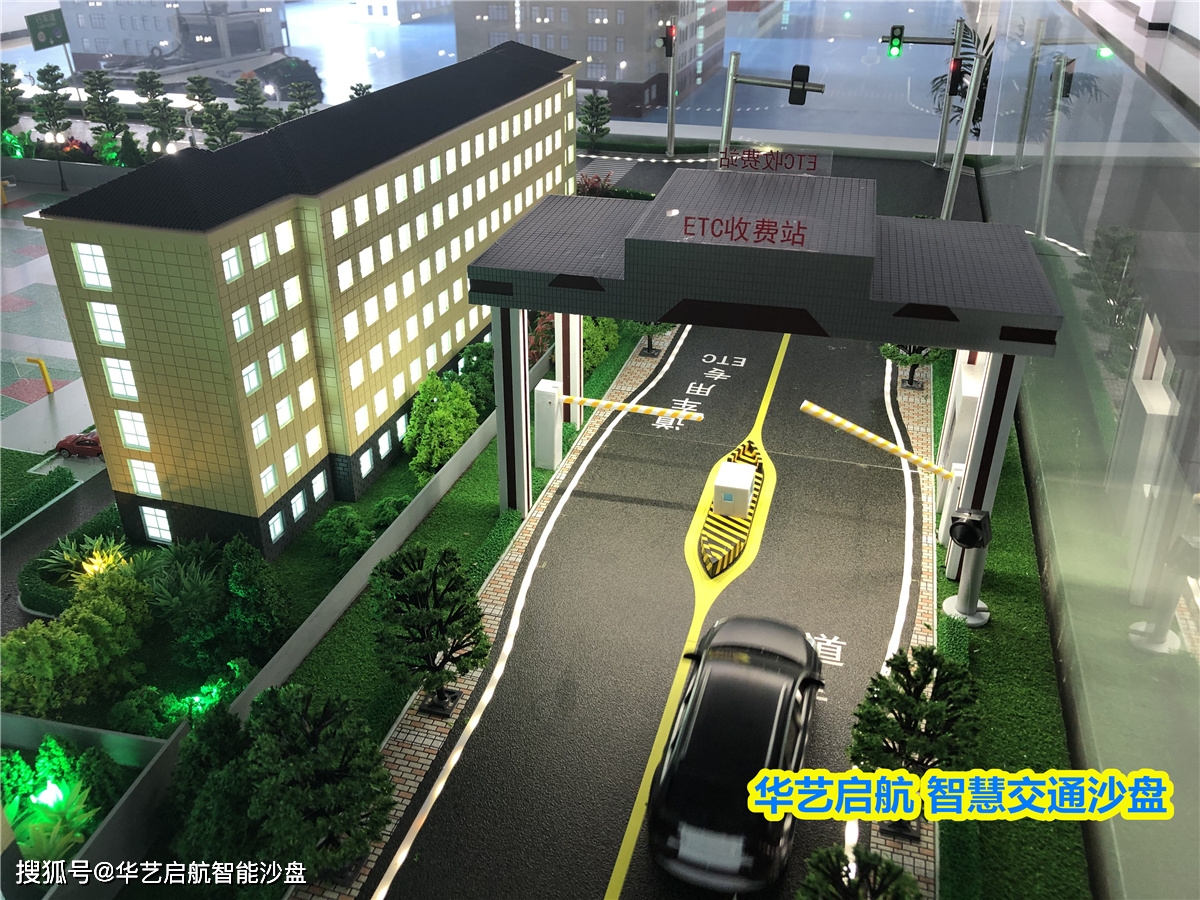

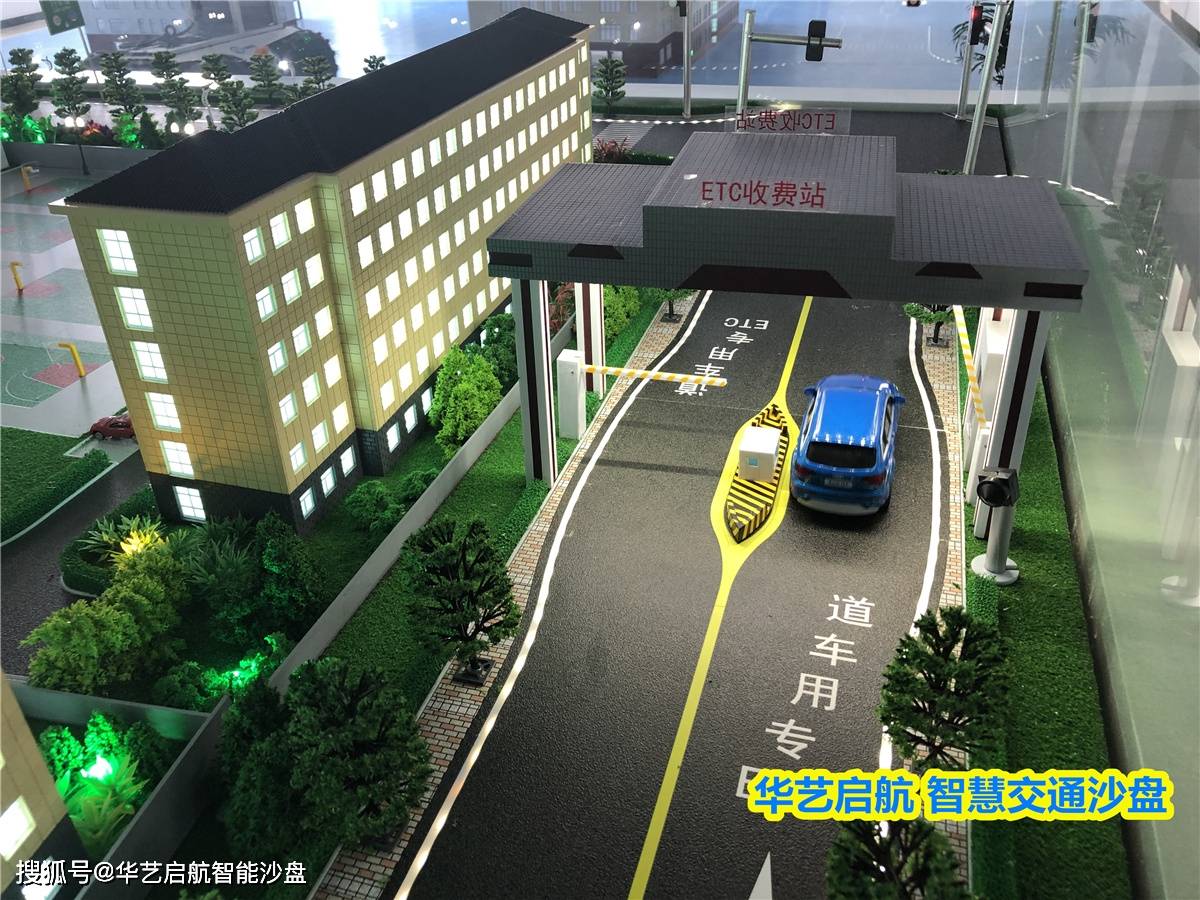

7、etc不停车收费系统:沙盘配有etc不停车收费系统 ， 包含自动道闸机、收费显示屏、收费站模型、可实现etc不停车自动收费同行功能 。
8、智能无人小车
（1）自动变速：车辆可实现无极变速（带摄像头）；根据路段自动调整行驶速度；
（2）自动循迹：磁力循迹；
（3）自动识别停车位：自动识别当前空车位 ， 自动泊车入位；
（4）自动识别交通设施：自动识别扎拍摄像头、测速、红绿灯等交通设施；
（5）自动识别障碍物：车辆安装有红外监测探头 ， 在马路上可任意路段摆放障碍物 ， 车辆如距离障碍较近则选择紧急避障停止运行；
