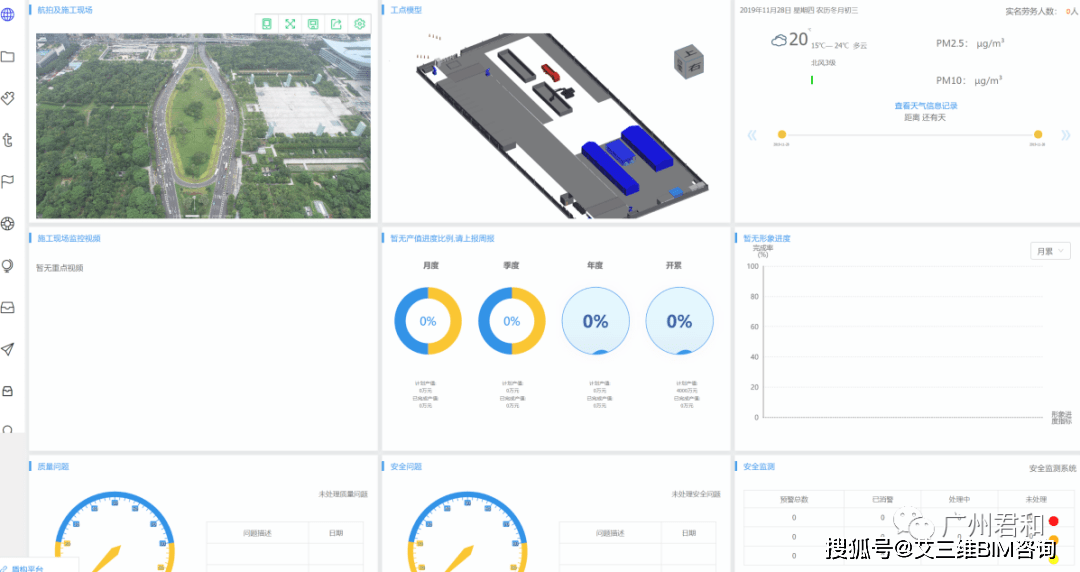

数据看板模块
③ 项目监控:对接大华施工监控平台 , 可实时查看监控录像 , 如下图所示 。

综合|详细解读:BIM技术在深圳滨海大道交通综合改造工程中的应用
文章图片

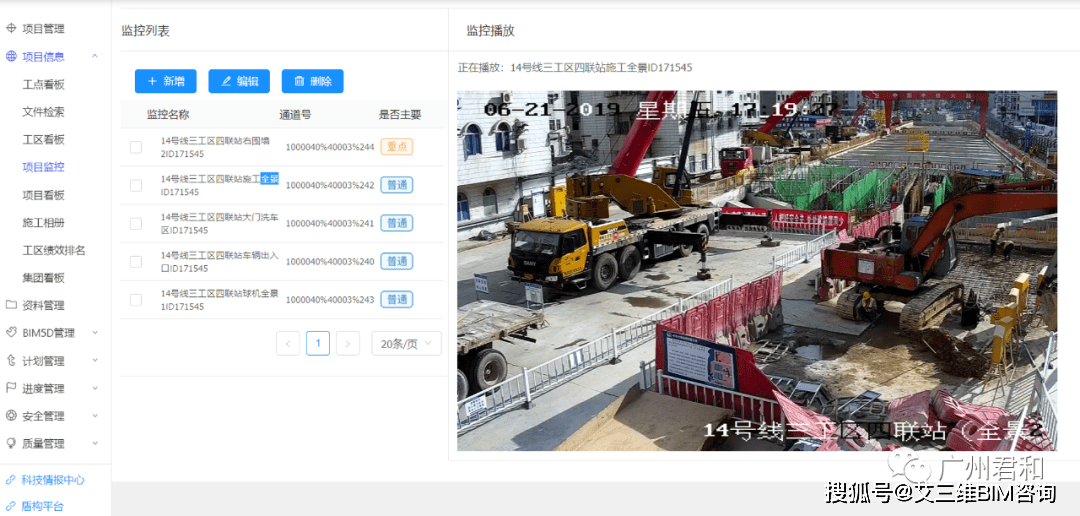

监控录像模块
④ 计划管理
总控计划、施工计划:通过任务的状态监督工期完成情况 , 如下图所示 。 总控计划要求将开始施工到竣工的所有任务均排列出来 , 施工计划要求将每一个任务精确到检验批 , 根据施工现场情况 , 定期更新 。

综合|详细解读:BIM技术在深圳滨海大道交通综合改造工程中的应用
文章图片

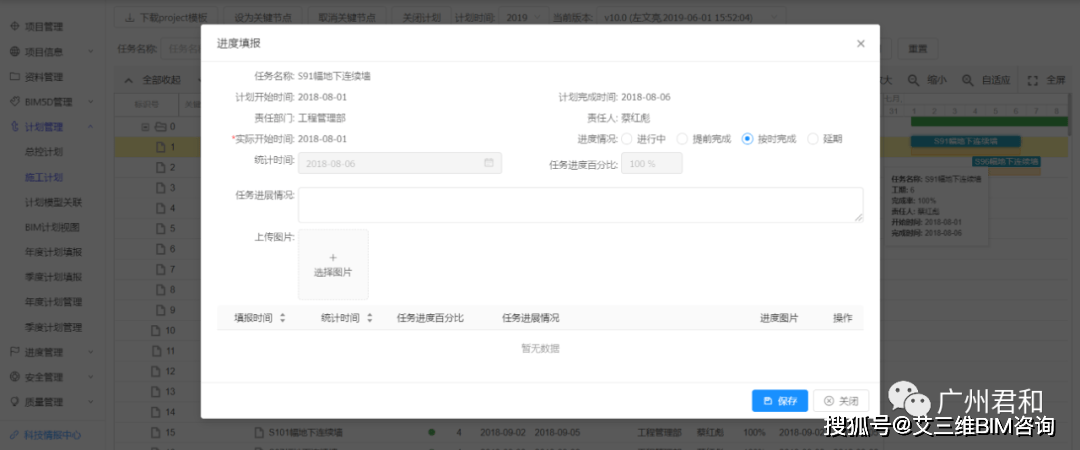

计划管理模块
⑤ 移动APP
以工点数据汇总统计项目级展示项目进行整体全面数据 , 给决策做支撑 , 如下图所示 。

综合|详细解读:BIM技术在深圳滨海大道交通综合改造工程中的应用
文章图片

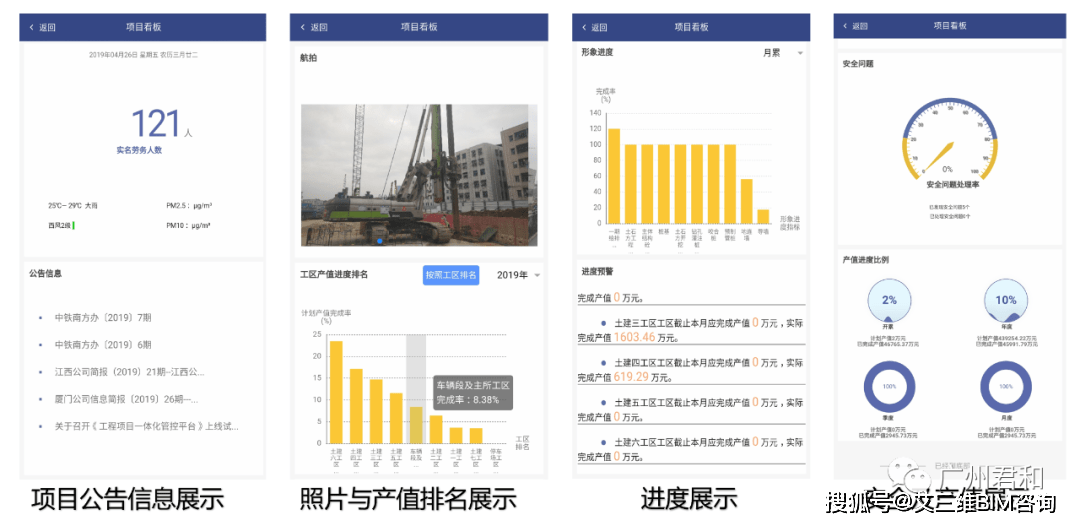

移动APP
工点级质量巡查、安全巡检、进度核查、材料填报数据采集 , 如下图所示 。

综合|详细解读:BIM技术在深圳滨海大道交通综合改造工程中的应用
文章图片

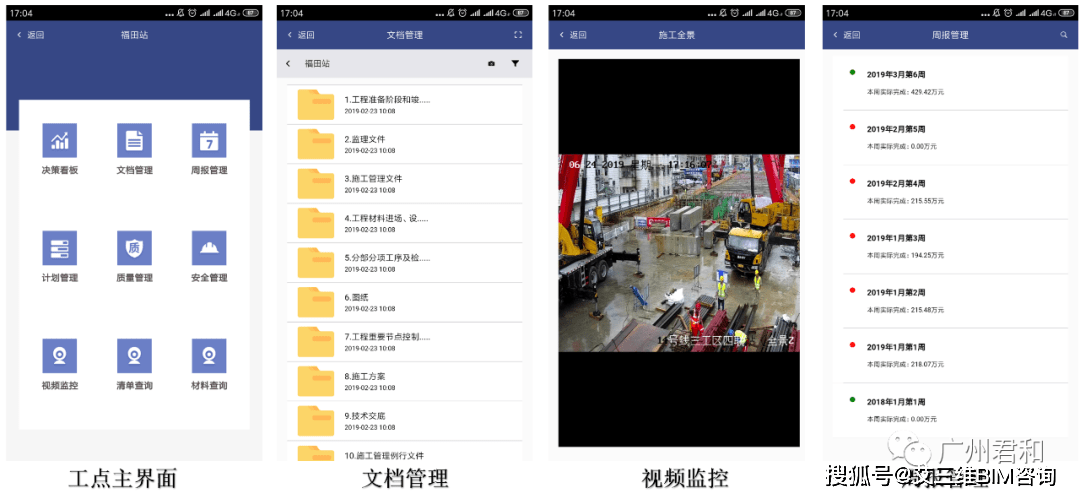

质量巡查
⑥ 进度管控信息化平台展示
进度计划编制 BIM 应用需满足项目具体需求和符合现场资源配置 , 还应根据项目每个阶段的技术难点、合同具体需求编制不同的进度计划 。 进度控制 BIM 应用过程中 , 需对实际进度的原始数据进行收集、整理、统计和分析 , 并将实际进度信息附加或关联到进度管理模型 。
在项目模型复核后 , 将dgn文件转化为南方公司斯维尔平台所需要的rvt格式模型 , 使用此格式上传至平台 , 使模型文件能完整无损的在斯维尔平台上展示 , 以信息化平台做支撑开展 , 如下图所示 , 实时展示进度完成情况 , 从而达到进度动态管理的重要作用 。

综合|详细解读:BIM技术在深圳滨海大道交通综合改造工程中的应用
文章图片

信息化平台展示
七、项目总结
1.项目应用效益

  • 给水管线与喷淋管线碰撞25处;
  • 给排水管线与风管碰撞58处;
  • 市政雨水管线与市政电力管线碰撞32处;
  • 雨水管线与燃气管线碰撞62处;
  • 雨水管线与隧道顶板碰撞53处;
  • 污水管线与隧道顶板碰撞37处;
  • 污水管线与电力、水、燃气管线碰撞250处;
全线累计解决管线碰撞问题517处 , 有效减少设计图纸错漏碰缺 , 合理优化设计方案 。

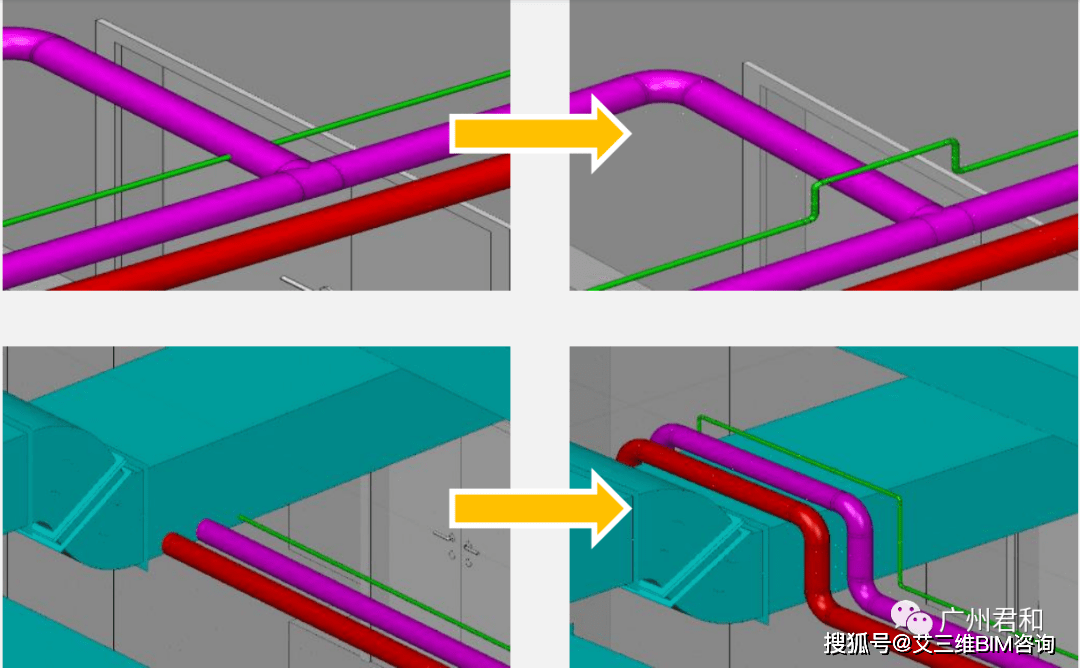

综合|详细解读:BIM技术在深圳滨海大道交通综合改造工程中的应用
文章图片

2.项目经济效益
优化设计
