●根据隧道配电房内可燃气体浓度及烟雾启停排风风机；
●监测隧道配电房内部环境温湿度 ， 烟雾、甲烷等可燃气体监测、报警及联动控制；
● 监控软件采用B/S架构 ， 接入以上监测数据 ， 通过浏览器、手机APP或短信等方式提供数据监测和异常报警 ， 并可通过系统发布维保、巡检及抢修派工任务 。
方案设计
根据高速公路供配电监控系统要求 ， 方案配置综合监控系统和子系统解决方案 。
● 变电所电力监控子系统
● 电气火灾监控子系统
● 消防设备电源监控子系统
● 消防应急照明和疏散子系统
● 高速公路供配电运维管理云平台方案建立基于云平台的“监、控、维”的综合监控系统 ， 从数据采集、通信网络、系统架构、联动控制和综合数据服务等方面的设计 ， 解决了高速公路监控系统中存在内部干扰性强、使用单位多及协调复杂的根本问题 ， 大大提高了系统运行的可靠性和可管理性 ， 提升了高速公路基础设施、环境和设备的使用和恢复效率 。
电力监控子系统
电力监控系统主要针对隧道变电所、箱式变电站、收费站和服务区变电所 ， 对变电所高压回路配置微机保护装置及多功能仪表、UPS、EPS和发电机进行保护和监控 ， 主要是服务对象为高速公路供配电系统的维护人员 ， 对实时性要求较高 。
电力监控子系统功能
●实时监测

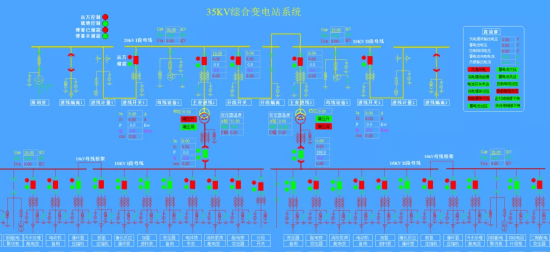

系统人机界面友好 ， 以配电一次图的形式直观显示配电线路的运行状态 ， 实时监测各回路电压、电流、功率、功率因数、电能等电参数信息 ， 动态监视各配电回路断路器、隔离开关、地刀等合、分状态 ， 以及有关故障、告警等信号 。
文章图片
●详细电参量查询
在配电一次图中 ， 可以直接查看该回路详细电参量 ， 包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能 ， 并可以查看24小时相电流趋势曲线 。
● 运行报表

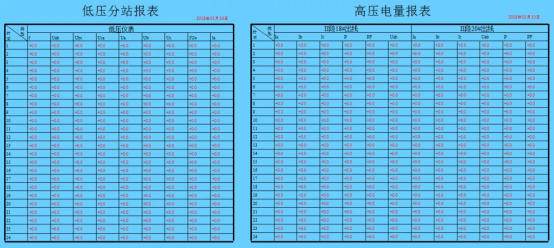

查询各回路或设备指定时间的运行参数 ， 报表中显示电参量信息应包括：各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等 。
文章图片
● 实时报警
【殷陆霄|电力监控解决方案在高速公路供配电系统中的应用—安科瑞 殷陆霄】电力监控系统具有实时报警功能 ， 系统能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位 ， 保护动作、事故跳闸等事件发出告警 。 电力监控系统具有实时语音报警功能 ， 系统能够对所有事件发出语音告警 。
