●标准模块化设计 ， 缩短交付周期 ， 同时提高了使用的可靠性和可维护性 。

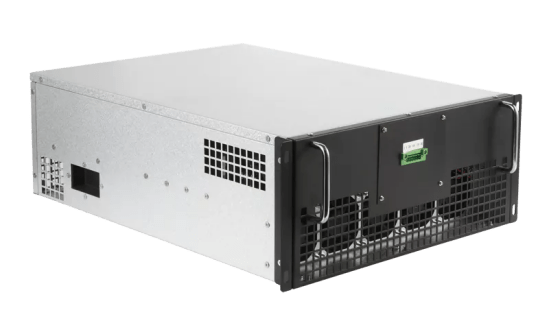

ANSVG静止无功发生器是一种用于补偿无功、谐波治理以及不平衡调节的新型电力电子装置；智能控制系统主动根 据系统的线性动态需求 ， 自动调节模块的输出；ANSVG整机主要是由ANSVG模块组成；能完成更大容量的无功 功率的补偿 ， 整机通过一个7寸触摸屏实现人机交互 。 触摸屏通过RS485与ANSVG模块进行通信 。
文章图片
功能特点：
●补偿方式灵活：补偿负载无功 ， 滤除 5、7、9、11、13 次以内的谐波；
●可治理三相不平衡；
●线性补偿 ， 响应时间≤5ms；
●具有人性化的人机交互界面 ， 可通过该界面看到系统和本体的实时电能质量信息 ， 操作简单 ， 可以远控 ， 也 可以本控；
●采用进口 IGBT ， 功率密度大 ， 可靠性高；
●采用 DSP 高速检测和运算的数字控制系统；
●监控以及显示具备远程通讯接口 ， 可以通过 PC 机实时监控；
●标准模块化设计 ， 缩短交付周期 ， 同时提高了使用的可靠性和可维护性 。
电气火灾监控子系统

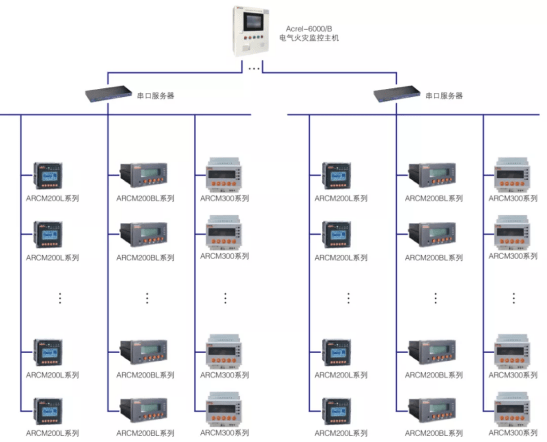

电气火灾监控系统作为火灾自动报警系统的预警子系统 ， 由电气火灾监控主机、电气火灾监控单元、剩余电流式电气火灾探测器以及测温式电气火灾探测器组成 ， 通过现场总线构成一套完整的预防电气火灾的监控系统 ， 数据可集成至管廊监控系统 。
管廊电气火灾监控系统以防火分区为单位设置 ， 采集数据后上传至监控主机 ， 实现对管廊电气安全预警 。 现场设置的传感器监测配电系统回路的漏电电流和线缆温度 ， 异常时实时发出报警信号 。
文章图片
电气火灾监控子系统功能
监控报警功能

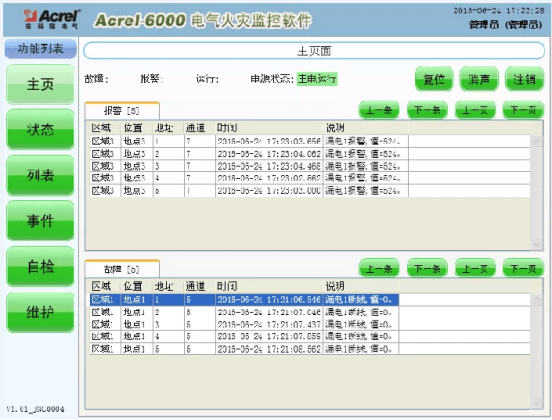

监控设备能接收多台探测器的剩余电流、温度信息 ， 报警时发出声、光报警信号 ， 同时设备上红色“报警”指示灯亮 ， 显示屏指示报警部位及报警类型 ， 记录报警时间 ， 声光报警一直保持 ， 直至按设备的“复位”按钮或触摸屏的“复位”按键远程对探测器实现复位 。 对于声音报警信号也可以使用触摸屏“消声”按键手动解除 。
文章图片
● 控制输出功能
当被监测回路报警时 ， 控制输出继电器闭合 ， 用于控制被保护电路或其他设备 ， 当报警解除后 ， 控制输出继电器释放 。
● 故障报警功能
通讯故障报警：当监控设备与所接的任一台探测器之间发生通讯故障或探测器本身发生故障时 ， 监控画面中相应的探测器显示故障提示 ， 同时设备上的黄色“故障”指示灯亮 ， 并发出故障报警声音 。
