炎炎夏日 ， 我们更喜欢待在清凉的空调房里 ， PC硬件也一样 。 夏季由于环境温度更高 ， 对散热器其实是一个挑战 ， 特别是高端处理器在高负载时 ， 功耗更大 ， 发热量也更大 ， 这就需要散热器拥有良好的性能 ， 避免处理器“中暑”宕机 。 传统的散热器不论是风冷还是水冷 ， 绝大部分都是带有风扇的 ， 有风扇就必定会或多或少地产生噪声 ， 这对于想要追求绝对静音的用户来说达不到要求 。 此时 ， 被动式散热器就是最佳的解决方案 。
目前市面上针对高端处理器打造的被动散热器还不多 ， 同时很多玩家对被动散热器的性能也持怀疑态度 。 正好前不久猫头鹰推出了一款针对高端处理器的NH-P1被动散热器 ， 具体表现如何？我们一起来探索 。
文章图片
参数规格
兼容平台：Intel LGA2066/2011（v3）/1200/115X；AMD AM2/AM2+/AM3/AM3+/FM1/FM2/ FM2+/AM4
尺寸大小：158mm（高）×154mm（宽）×152mm（深）
重量大小：1180g
材质类型：铜(底部与散热管) ， 铝 (鳍片)、镀镍
兼容风扇：120mm×120mm×25mm
保修期限：6 年
参考价格 ：799元
目前 ， 市面上我们见得最多、应用最广泛的散热器有两类：风冷式和水冷式 。 在这两大类别的散热器中 ， 又有细分 ， 其中风冷分为主动式和被动式；水冷散热器又分为一体式和分体式 。 我们在市面上见得最多的主要是主动式风冷散热器和一体式水冷散热器 。
主动式散热器和被动式散热器的主要区别在于是否配备了风扇 ， 主动式散热器都是热管+铝鳍片+风扇的组合 ， 而被动式散热器则只有热管和铝鳍片 。 通常 ， 我们比较容易在一些工作频率较低的低端显卡上见到被动式散热器 ， 其原因是因为这类产品始终工作在一个较低的频率下 ， 它的发热量并不大 ， 所以没有必要加装风扇 。 这样也能在确保产品稳定工作的同时 ， 还可以降低生产成本 ， 并且不会产生噪声 ， 可谓一举两得 。
被动散热器的优点是可以实现零噪声 ， 并且可避免风扇气流带动的灰尘堆积 。 缺点则是散热性能一般 ， 这也是为什么很多厂商只在低端产品上搭配被动散热器的原因 。 为了平衡散热性能与静音效果 ， 目前很多显卡、电源厂商也开始让产品支持自动启停功能 。 比如在中低负载时产品的风扇就会停转 ， 由于负载不高 ， 通过内置的散热模组即可完成散热 ， 此时就是被动式散热 。 当高负载时 ， 风扇开始转动 ， 提升散热性能 ， 但是风扇也会产生一定的噪声 。
那么问题来了 ， 被动式散热器能否应用在工作频率和发热量都比较高的高端处理器上？猫头鹰NH-P1给出了一个肯定的答案 。

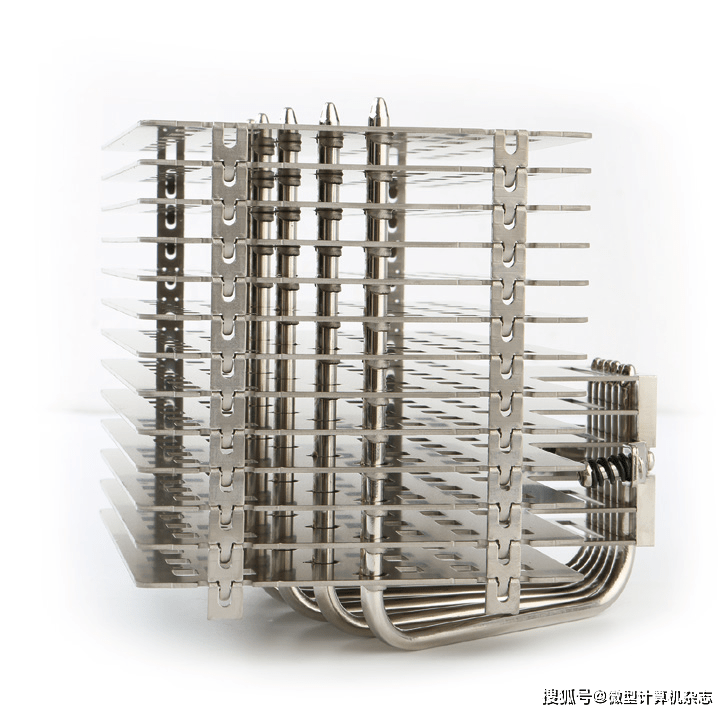

6根热管与13片超大铝鳍片 “黄金搭档” 与传统塔式散热器不同的是 ， 猫头鹰NH-P1的体积更大 ， 它的尺寸大小为158mm（高）×154mm（宽）×152mm（深） ， 重量也达到了1180g 。 它的重量跟扎实的用料有很大的关系 ， 猫头鹰NH-P1搭配了6根纯铜热管 ， 辅以13片铝鳍片 ， 单片铝鳍片的厚度达到了2mm ， 它的单片铝鳍片面积很大 ， 尺寸为154mm（宽）×152mm（高） 。
文章图片
▲搭配了6根热管 。

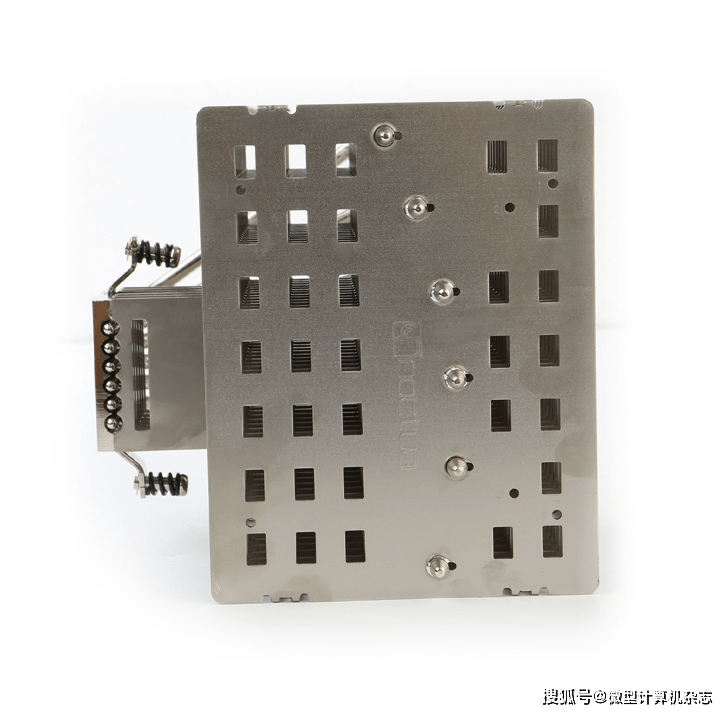

我注意到有6片铝鳍片的底部凸出了一块直接与底座部分连接 ， 而另外7片则由于需要为内存条的安装让出足够的空间 ， 所以这7片铝鳍片是通过热管传递热量 。 同时 ， 我注意到铝鳍片间的间隔不像普通塔式散热器那么紧密 ， 它的间隔很宽 ， 在1cm左右 。 同时 ， 铝鳍片之间采用的是扣FIN和穿FIN工艺 。
文章图片
▲拥有13片铝鳍片 ， 每片铝鳍片上拥有33个方形小孔和6个微型圆孔 。

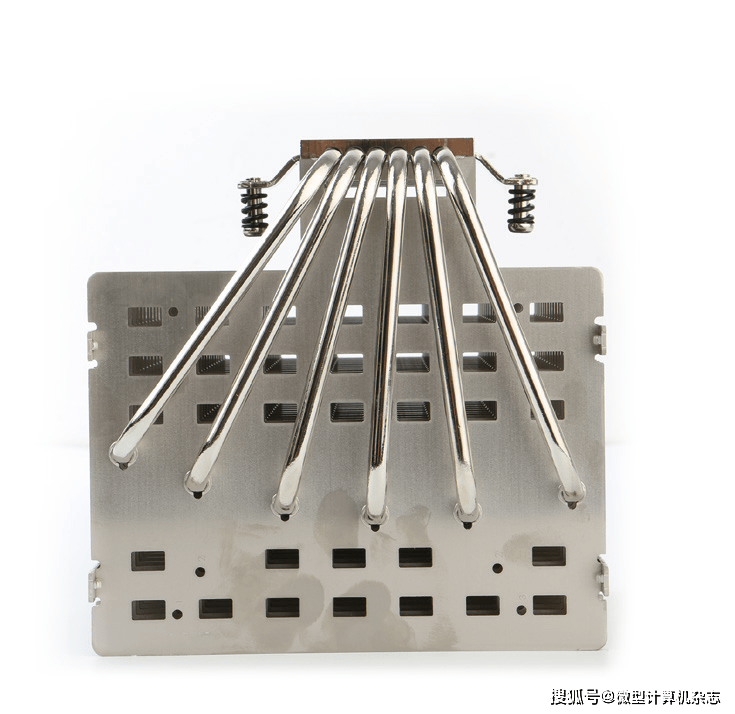

我们知道 ， 传统风冷散热器的散热片是压装在热管上的 ， 由于铜和铝的热膨胀系数不同 ， 这种设计会随着长时间的热循环而变得松动 ， 可能会导致性能下降 。 相比之下 ， 猫头鹰NH-P1的散热片是焊接在热管上的 ， 确保在长时间使用后也不会有松动的情况 ， 并且可加强热传导效率 。 另外 ， 每片铝鳍片上下还设计有33个方形小孔和6个微型圆孔 ， 这些孔的作用是辅助空气流通 ， 防止热量堆积 ， 可提升被动散热效果 。
文章图片
▲鳍片与热管间采用了焊接工艺 。
传统的主动塔式散热器的热管都是U形设计的 ， 而猫头鹰NH-P1的热管则是采用的“匡”字形设计 ， 它就像是传统塔式散热器弯折90°后的样式 。 猫头鹰NH-P1的热管和底座都是采用的纯铜材质 ， 表面进行了镀镍处理 ， 可防止氧化 。
良好的兼容性 猫头鹰NH-P1支持的平台很广泛 ， 像Intel的LGA2066/2011（v3）/1200/115X都能支持 。 AMD方面 ， 除了目前主流的AM4外 ， 像以往的AM2/AM2+/AM3/AM3+/FM1/FM2/ FM2+平台也都支持 。 由于产品的定位原因 ， 所以它并不支持顶级的TR平台 。 第一次见到猫头鹰NH-P1时 ， 我很好奇它这么大的块头 ， 是否会对其他硬件的安装造成干扰 ， 我们进行了安装体验 。
测试平台一览
处理器：AMD锐龙9 5950X
主板：ROG CROSSHAIR VIII DARK HERO
内存：芝奇幻光戟8GB×2
显卡：华硕TUF-RX6800XT-O16G-GAMNG
散热器：猫头鹰NH-P1
电源：鑫谷GP950黑金全模版
处理器负载：AIDA64 System Stability Test
温度监控：AMD Ryzen Master
注：处理器电压为1V ， 开启全核心 。 环境温度为26℃ 。

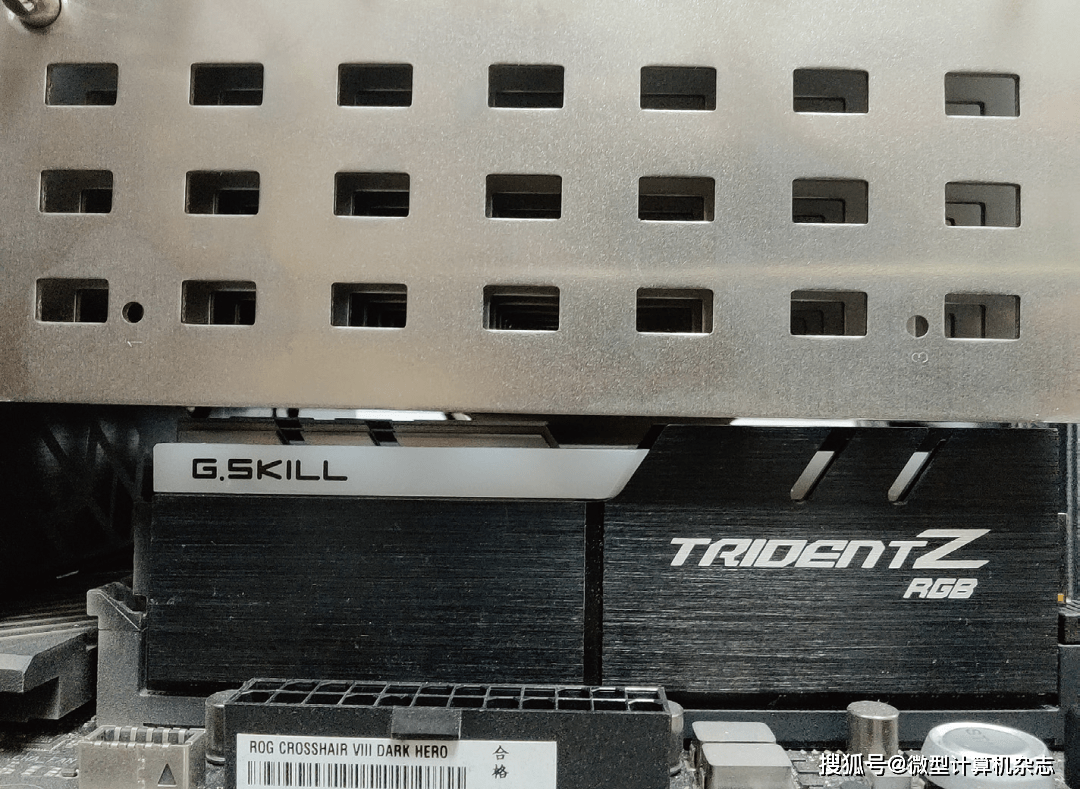

在安装猫头鹰NH-P1前 ， 需要先将内存插在主板上之后再安装散热器 ， 如果先安装散热器由于它的体积较大 ， 铝鳍片部分会遮挡住内存插槽 。 我们使用的芝奇幻光戟内存自带散热装甲 ， 所以会比普通裸条内存更高一些 。 不过好在散热器预留的空间足够 ， 并且铝鳍片的间隔也够宽 ， 你完全不用担心散热器与内存产生冲突 ， 但一定要记得先安装内存 。 安装猫头鹰NH-P1需要把主板上原装的卡扣拆除 ， 然后换上专用的扣具即可 。
文章图片
▲带散热装甲的内存在安装时需要先安装内存 。
需要注意的是 ， 它的专用扣具包含了灰色和白色两种圆柱脚垫 ， 如果是AM4平台需要使用灰色脚垫 ， AMD AM3等其他平台换装白色脚垫 ， 两种脚垫的高度略有差异 ， 如果安装错误可能会影响散热性能 。 散热器的固定螺丝采用内六角设计 ， 需要通过附带的螺丝刀安装 。 值得一提的是 ， 猫头鹰NH-P1附带有NT-H2导热膏 ， 容量为3.5g ， 正常可使用3次左右 ， 并且该导热膏的价格并不便宜 ， 某电商网站的零售价达到了139元 。

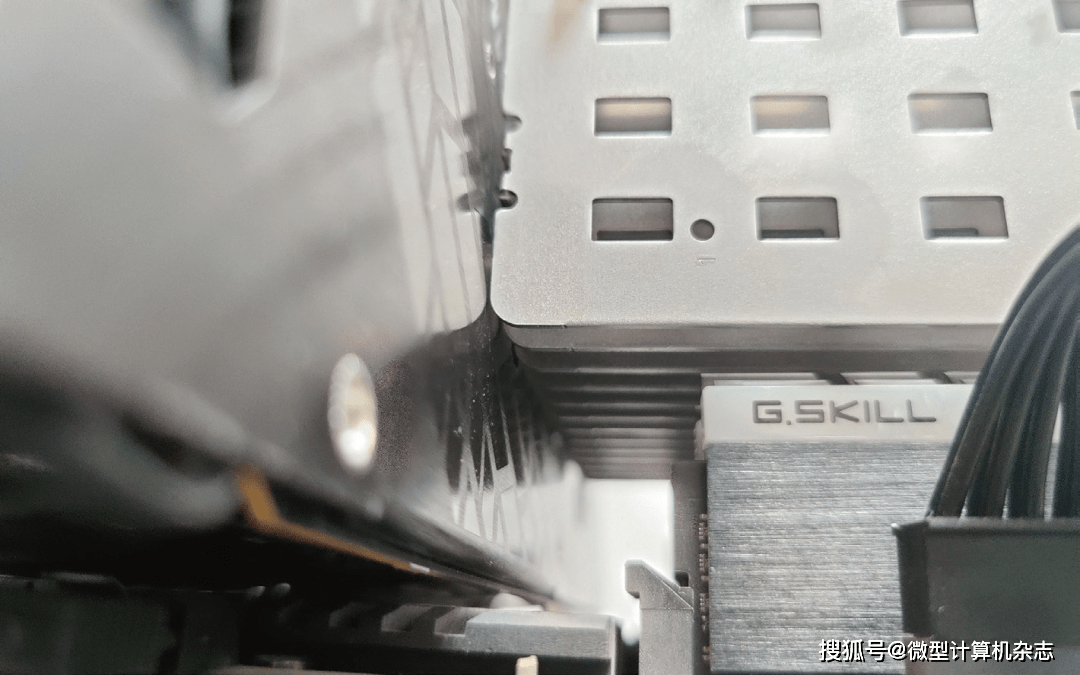

在安装完散热器后 ， 我注意到内存散热装甲顶端距离铝鳍片还有一丝缝隙 ， 由此可见猫头鹰NH-P1对自带散热装甲的内存兼容性不错 。 另外 ， 我在安装显卡时 ， 注意到猫头鹰NH-P1与显卡间会完全接触 ， 不过也不影响显卡插入主板的第一根PCIe插槽 。
文章图片
▲显卡由于带有防护背板 ， 会与散热器完全接触 。
当所有硬件安装到位后 ， 在启动时 ， 显示界面可能会出现“CPU Fan Error”的提示 ， 这是由于猫头鹰NH-P1没有CPU风扇 ， 当主板没有检测到风扇接入就会出现这种提示 。 解决该问题的方法有两种：第一种是在BIOS内关闭该提示 ， 第二种是可以根据提示按F1进入BIOS然后按ESC退出即可正常启动 。
接下来进入测试环节 。 我首先通过AMD Ryzen Master软件将锐龙9 5950X的频率固定在3.4GHz（全核心） ， 电压为默认的1V ， 环境温度为26℃ 。 通过AIDA64 System Stability Test（勾选Stress FPU）将处理器满载30分钟后 ， AMD Ryzen Master显示处理器的封装温度在83℃左右 。

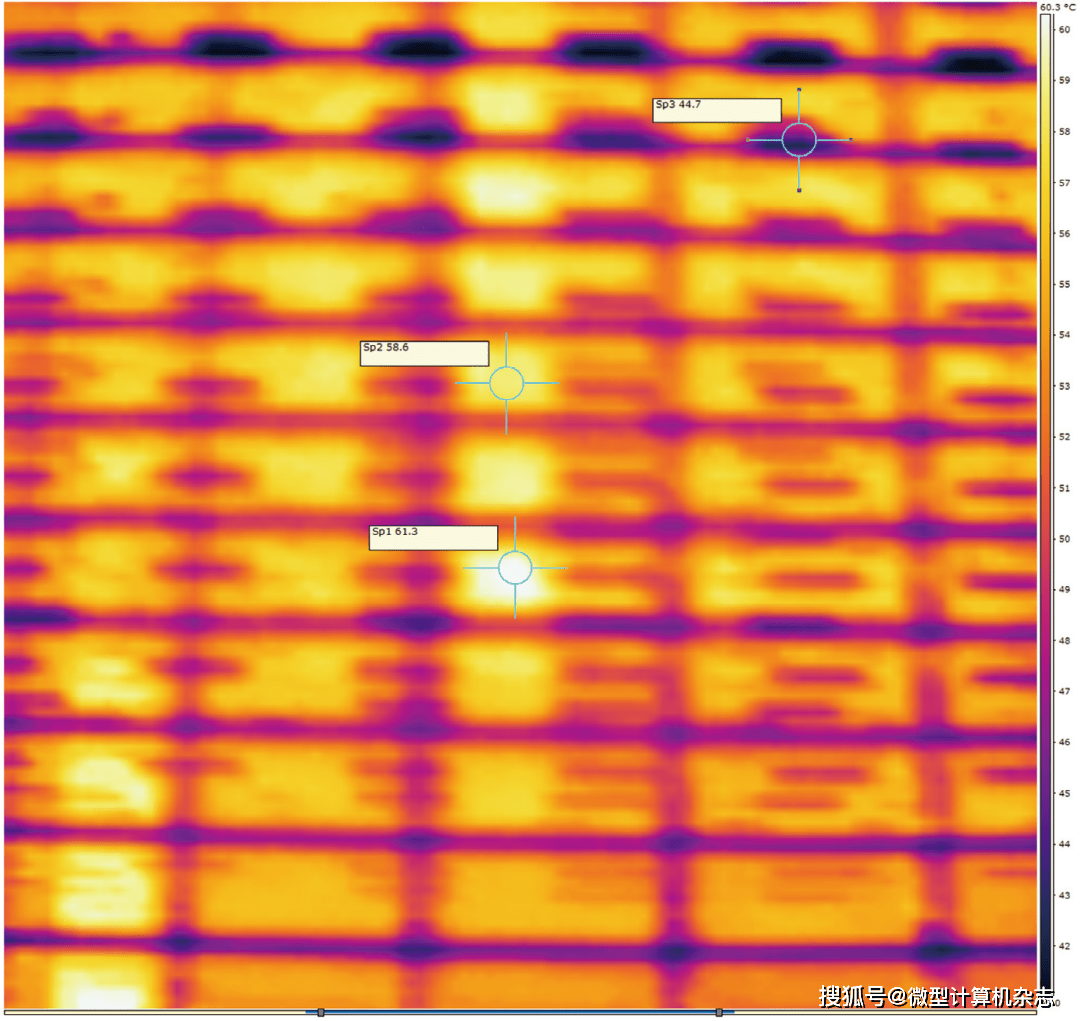

在猫头鹰NH-P1的散热下 ， 处理器的温度表现不错 ， 并不是太高 ， 通常处理器可承受近100℃的高温 。 此外 ， 我还通过热成像仪观察到猫头鹰NH-P1鳍片表面的最高温度在61.3℃ ， 而最底部的热管最高温度在65.5℃ 。 建议在运行的时候切不可用手直接触摸散热器的鳍片和热管 ， 避免烫伤 。
文章图片
▲以被动散热工作的时候 ， 铝鳍片和热管的温度可达到60℃出头 ， 切勿用手触碰 ， 谨防烫伤 。

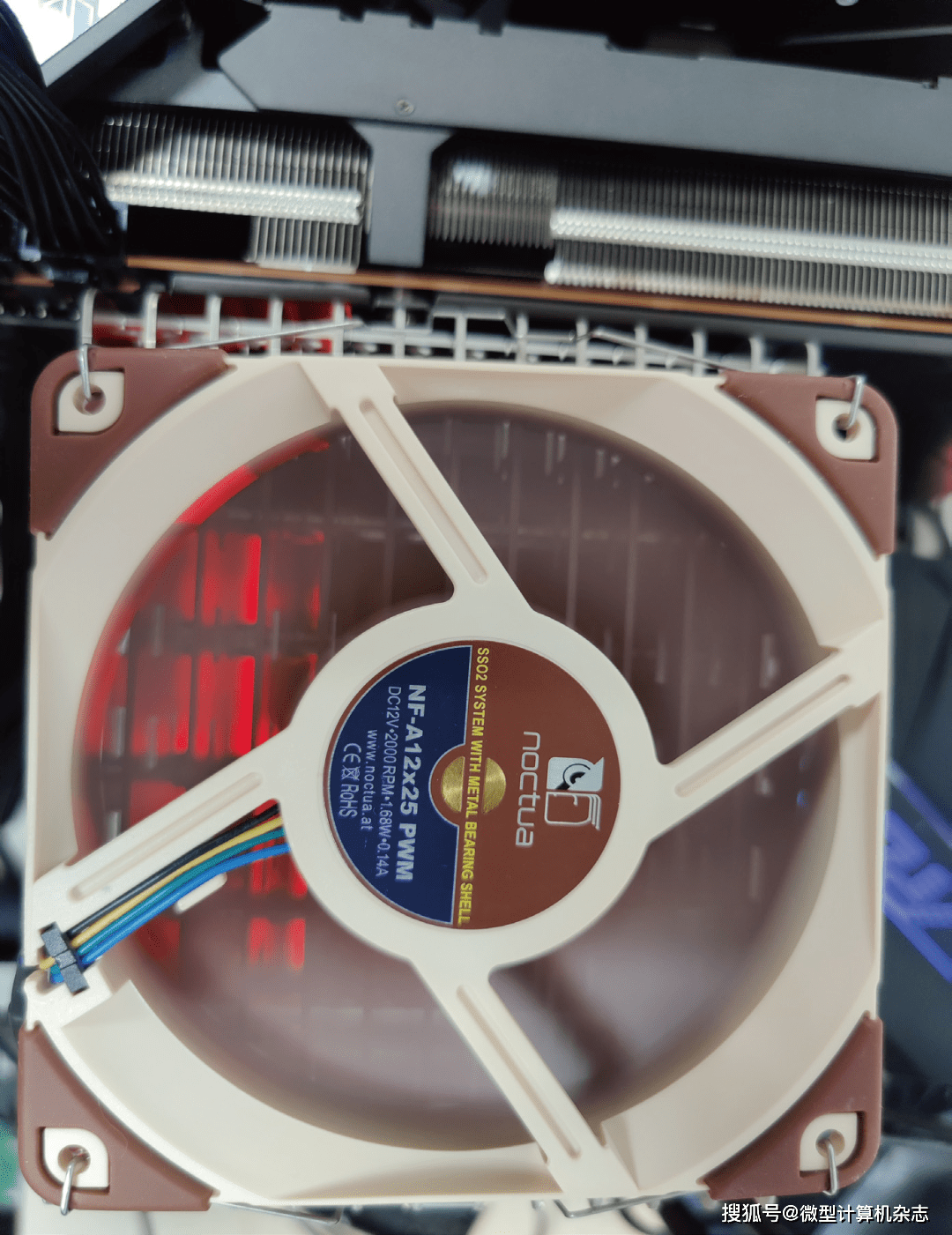

猫头鹰官方网站显示 ， 为了进一步提高性能 ， NH-P1可安装一个120mm的风扇 ， 虽然它没有附带风扇 ， 但是它附带有一个风扇固定卡扣 ， 官方推荐使用型号为“NF-A12x25”的风扇 。 我很好奇当猫头鹰NH-P1加装了散热风扇后的性能提升有多大？我将猫头鹰NF-A12x25风扇安装了散热器顶部 ， 呈抽风状态 。 需要注意的是 ， 用户如果在机箱中安装这款散热器的时候 ， 由于其本身的高度在158mm ， 如果加装了风扇（通常为25mm） ， 总高度会达到183mm ， 很多机箱可能无法安装 ， 建议可将风扇安装在侧面（朝机箱顶部） 。
文章图片
▲散热器加装一个风扇后会大幅提升散热性能
同样的 ， 在借助AIDA64 System Stability Test将处理器满载了30分钟后 ， AMD Ryzen Master显示处理器封装温度为58℃左右 ， 温度降低了25℃ 。 我们还对比了同价格的7热管猫头鹰NH-U12A另外一款6热管双风扇散热器 。 其中 ， 猫头鹰NH-U12A可让锐龙9 5950X@3.4GHz的封装温度保持在52℃ ， 而另外一款6热管双风扇散热器与加了一个风扇的猫头鹰NH-P1的性能一致 。 从性能上来说 ， 猫头鹰NH-P1在不加风扇的情况下完全可以满足高端处理器日常的高负载应用 。 如果加装了风扇后 ， 它的性能得到进一步加强 ， 可完全匹敌6热管双风扇塔式散热器 。
写在最后【传统|不需要风扇就能给锐龙9 5950X散热，这款被动散热器不容小觑】整体来说 ， 猫头鹰NH-P1的综合表现可圈可点 ， 通过6根热管加上13片大面积铝鳍片 ， 再辅以焊接 ， 可让散热器的被动散热性能得到最大化 ， 可将满载的锐龙9 5950X@3.4GHz的封装温度控制在83℃ 。 如果是普通中高端处理器完全不会对猫头鹰NH-P1造成威胁 ， 非常适合喜欢安静的用户使用 。 此外 ， 如果你有超频需求 ， 根据猫头鹰官方提示 ， NH-P1并不适合超频使用 ， 毕竟被动式散热器更注重的是静音 ， 而在散热性能上并不极致 。
