【芯片|苹果M1 Max芯片发布：570亿晶体管，图形性能堪比RTX 3080】机器之心编辑部

Arm 芯片已经达到超越 Core i9 ，与 RTX 3080 打得有来有回的程度了。

有人说， M1 芯片的笔记本还只是个玩具，昨天的发布会上，苹果把 M1 芯片的面积再扩大 3.5 倍，堆出 570 亿个晶体管，现在生产力够不够？
这个数字，已经比英伟达 GeForce RTX3090 上的 GA102 核心（280 亿）还要夸张很多了。

文章图片

虽然比性能不能只看晶体管数量，但苹果用 5nm 工艺还能做到功耗更低。
当地时间 10 月 18 日，苹果宣布推出两款突破性芯片 M1 Pro 和 M1 Max 。 M1 Pro 扩展了 M1 架构，提供了惊人的性能和行业领先的能效，而 M1 Max 将这种提升再上了一个新的高度。 M1 Pro 和 M1 Max 也是首次将片上系统 (SoC) 架构引入 pro 系统，在内存带宽、功效、容量等方面都有新的突破。

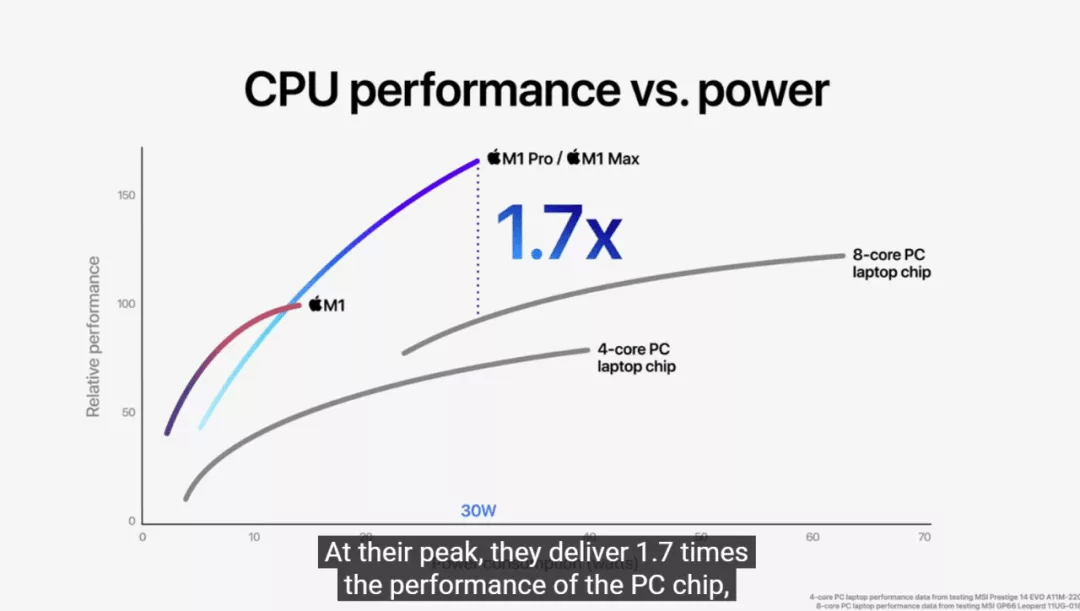

相比于 M1 ， M1 Pro CPU 的性能提升了 70% ， GPU 提升 3 倍。相对于传统的 8 核 x86 处理器、传统集显和大功率独显，同功耗下 M1 Pro 性能更高，同等性能的情况下 M1 Pro 的功耗更少（少 70% 功耗）。

文章图片

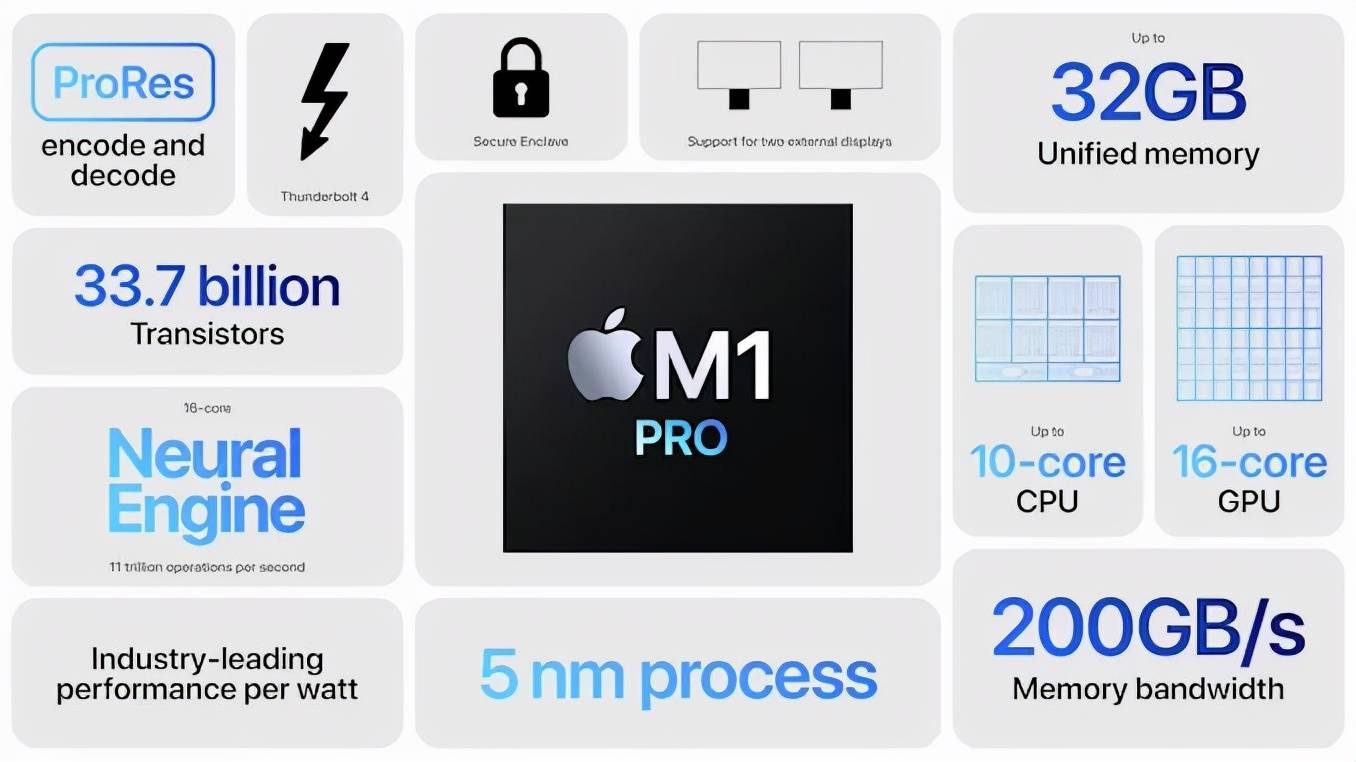

M1 Pro 芯片采用 5nm 制程工艺，封装晶体管数达到 337 亿个；10 个 CPU 内核，包括 8 个高性能核和 2 个高能效核；16 核 GPU；最高可配置 32GB 统一内存，内存带宽达到 200GB/s 。

文章图片

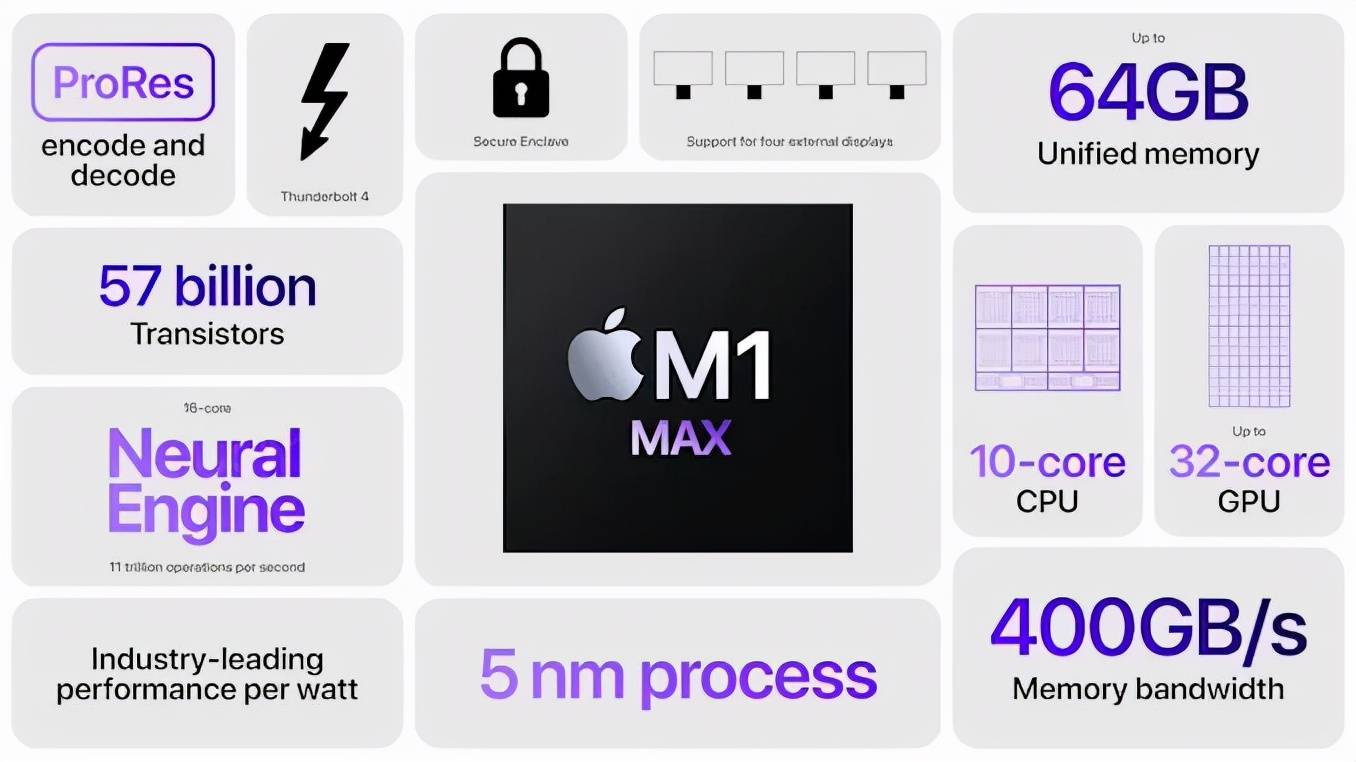

而 M1 Max 除了与 M1 Pro 拥有同样的 10 核 CPU 以外，其余规格都又提升了一大步。 M1 Max 封装晶体管数达到 570 亿，芯片面积达到 432mm2 ，比 M1 Pro 都多出 70% ，是 M1 的 3.5 倍。 M1 Max 芯片也是苹果迄今打造的最大面积芯片。

文章图片

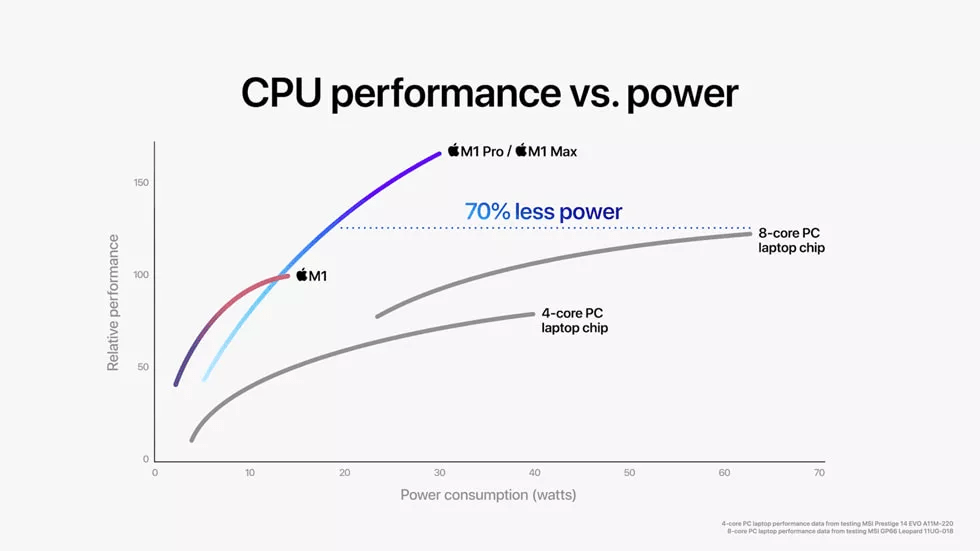

发布会上 M1 Pro 被与联想 Legion 5 作对比。如下图所示，在性能同等的情况下， Legion 5 的功耗约为 105W ，而 M1 Pro 只需要 20~30W 。

文章图片

M1 Max 还提供了更高带宽的片上结构，与 M1 Pro 相比，内存接口增加了一倍，最高可达 400GB/s ，几乎是 M1 内存带宽的 6 倍。在发布会上， M1 Max 对标的是微星 GE 76 ，笔记本端的 3080（下图黑线）的功耗约为 160W ，雷蛇 Blade 15（下图灰线）的功耗约为 100W ，而 M1 Max 的功耗只有 50W 左右。
