莲花座音频线白色插口特写 ， 供右声道使用 。
文章图片

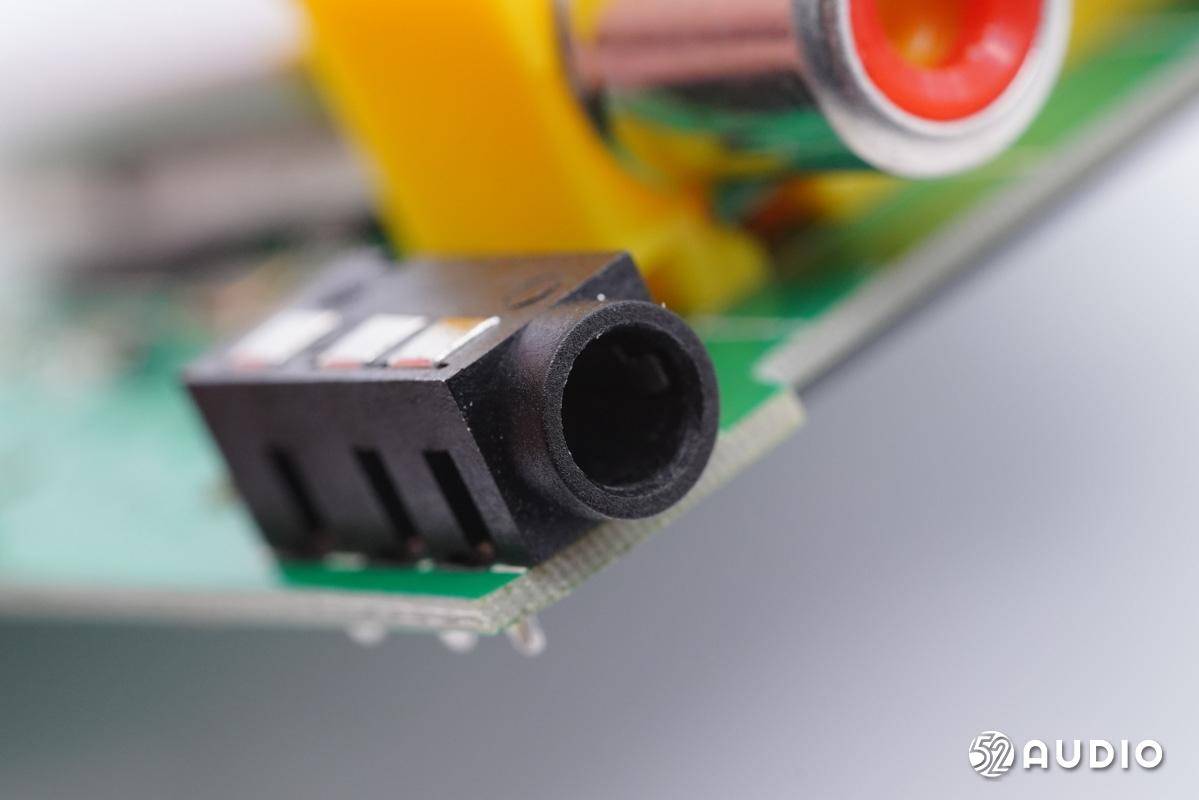

3.5mmAUX音频线插口母座特写 。
文章图片

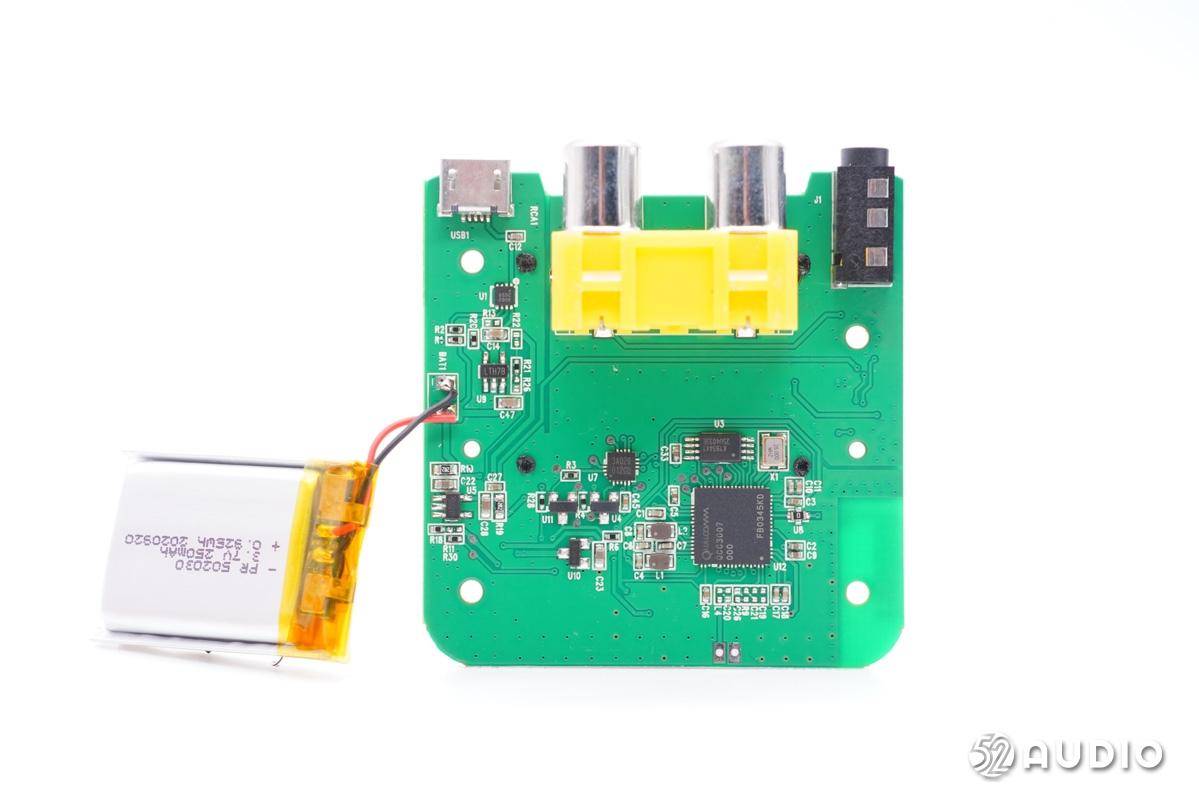

从电路板上取下电池 。
文章图片

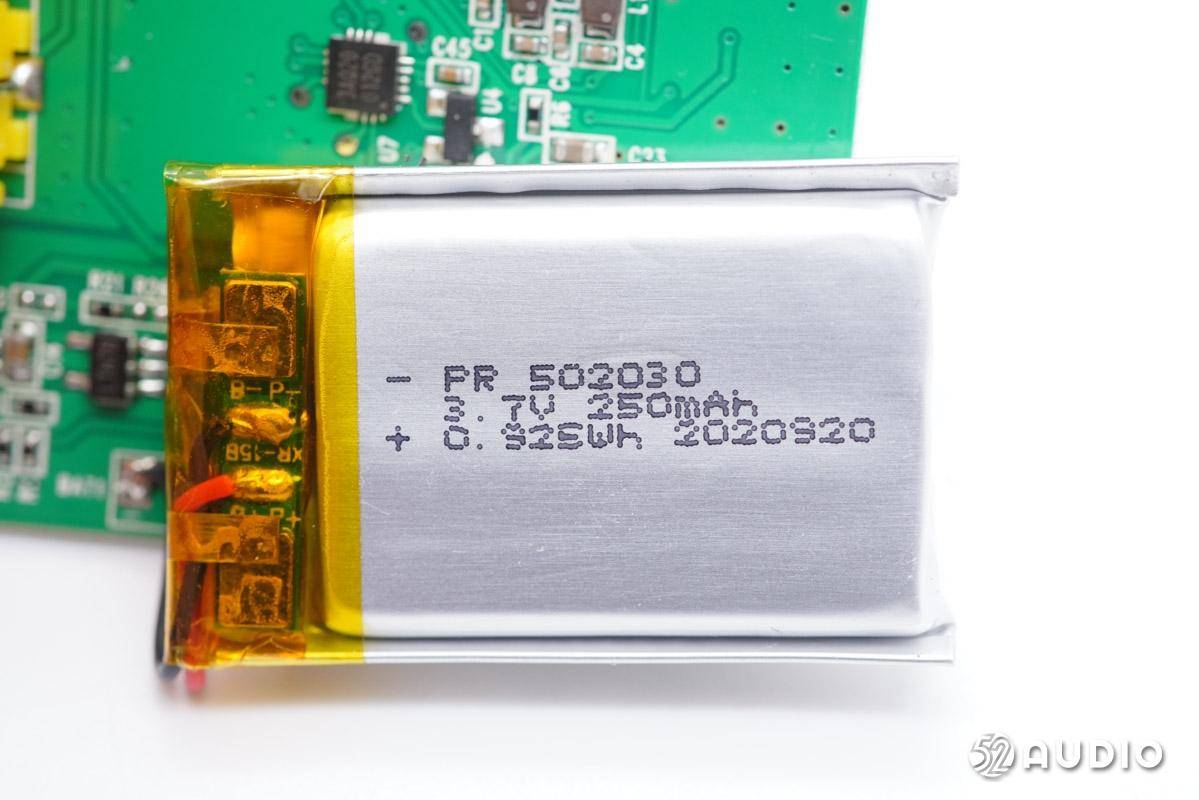

型号502030聚合物软包锂电池 ， 额定电压3.7v ， 容量250mAh/0.925Wh 。
文章图片

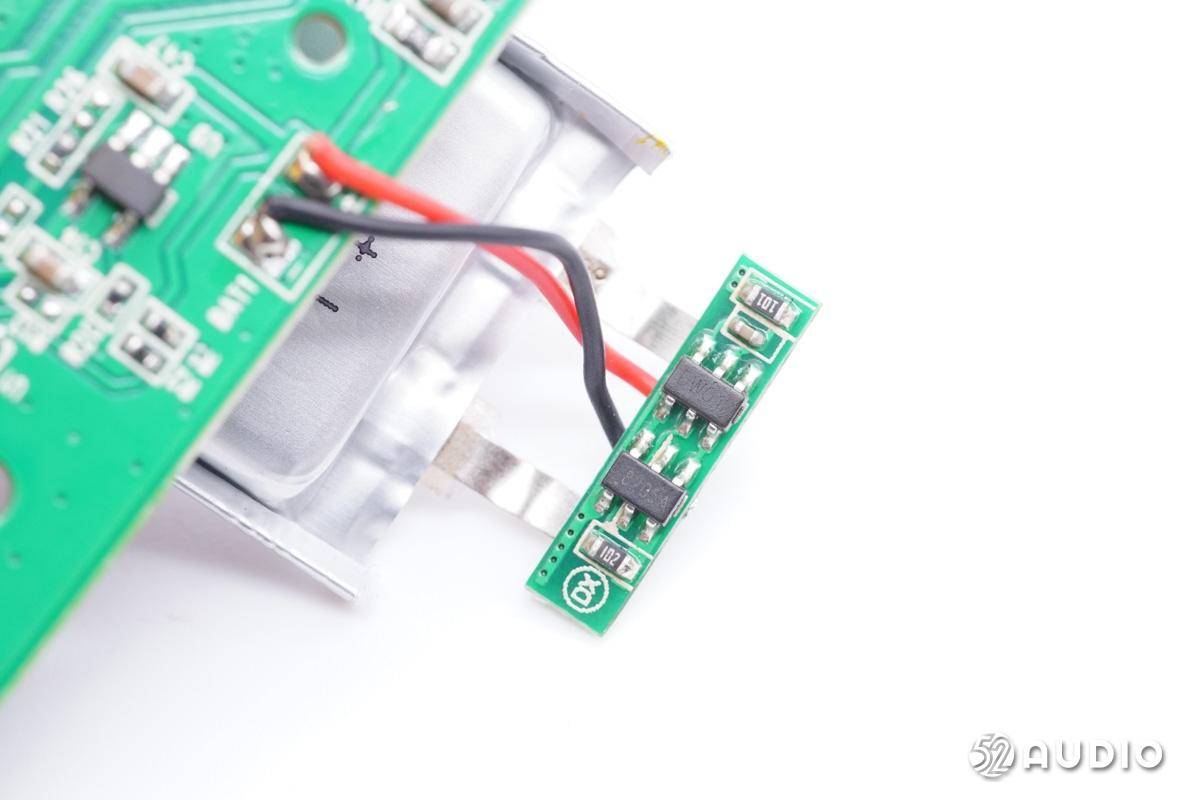

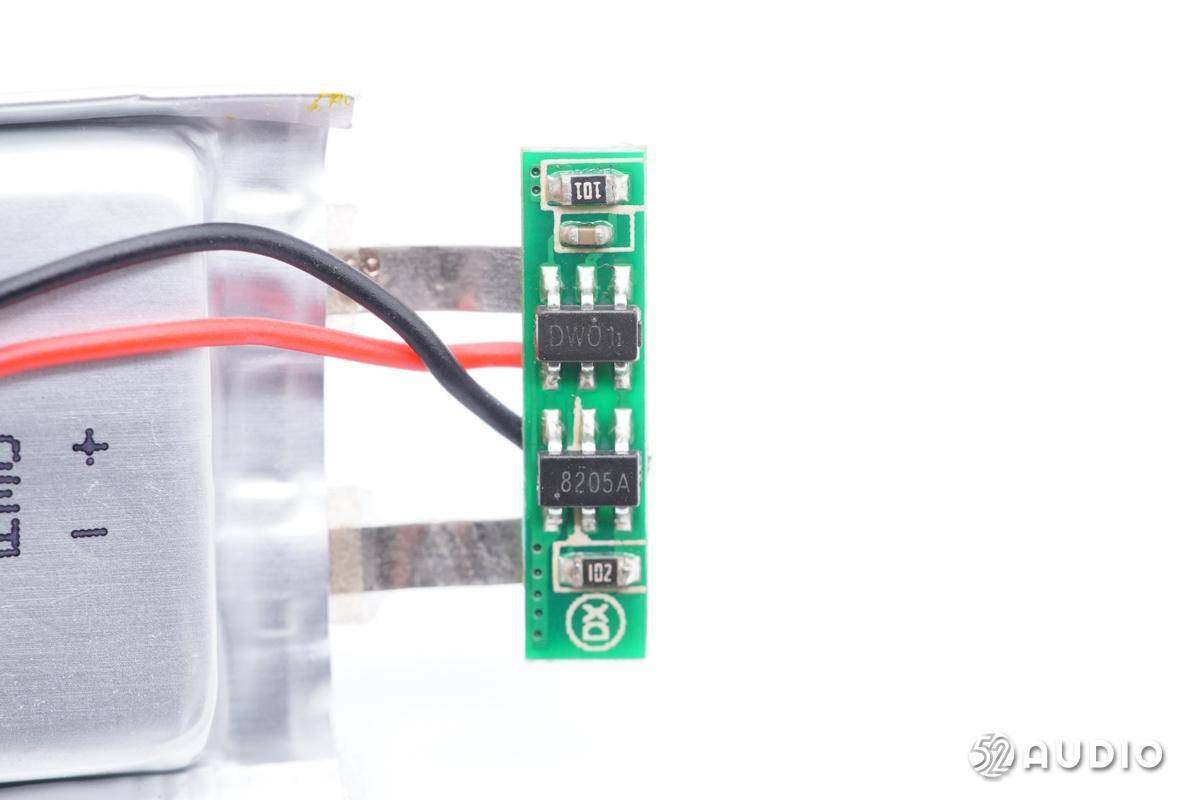

电池带有电路保护板 ， 上面有保护电路的IC和MOS 。
文章图片

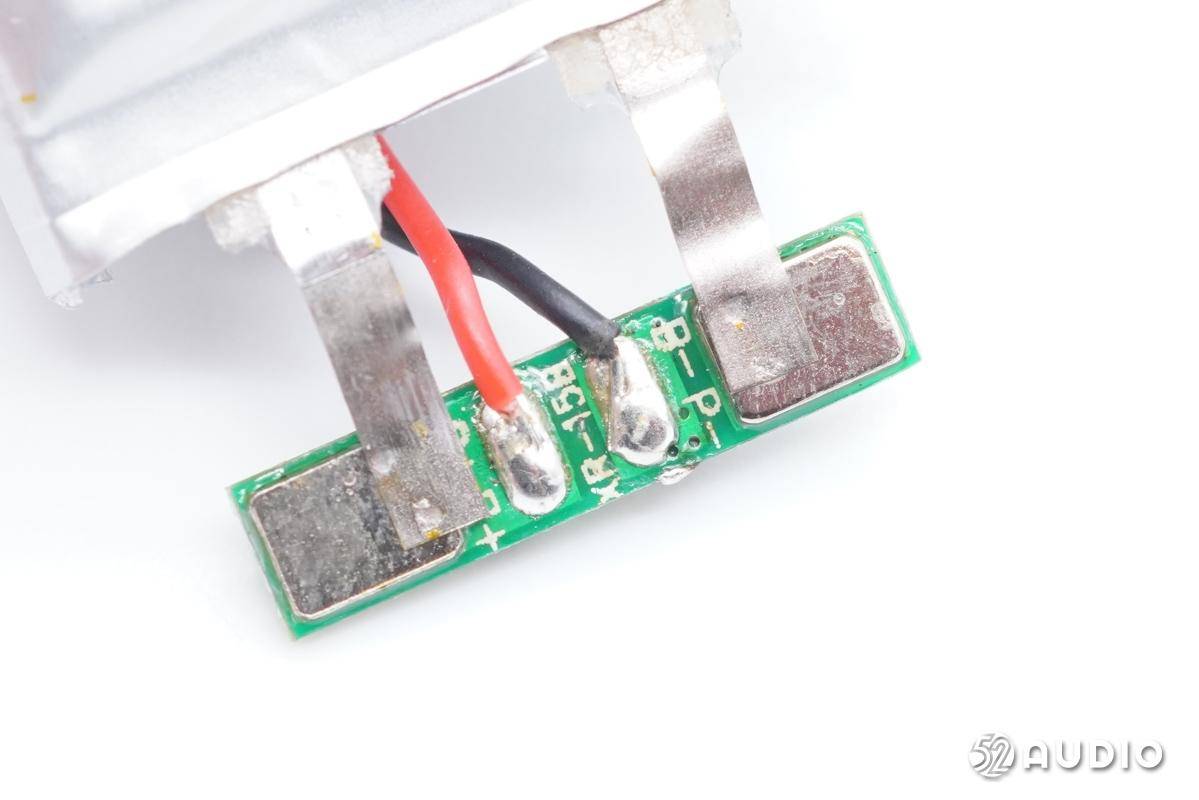

电池电路保护板背面特写 ， 和主板连接的导线焊接在保护板 ， 使用金属片接地 。
文章图片

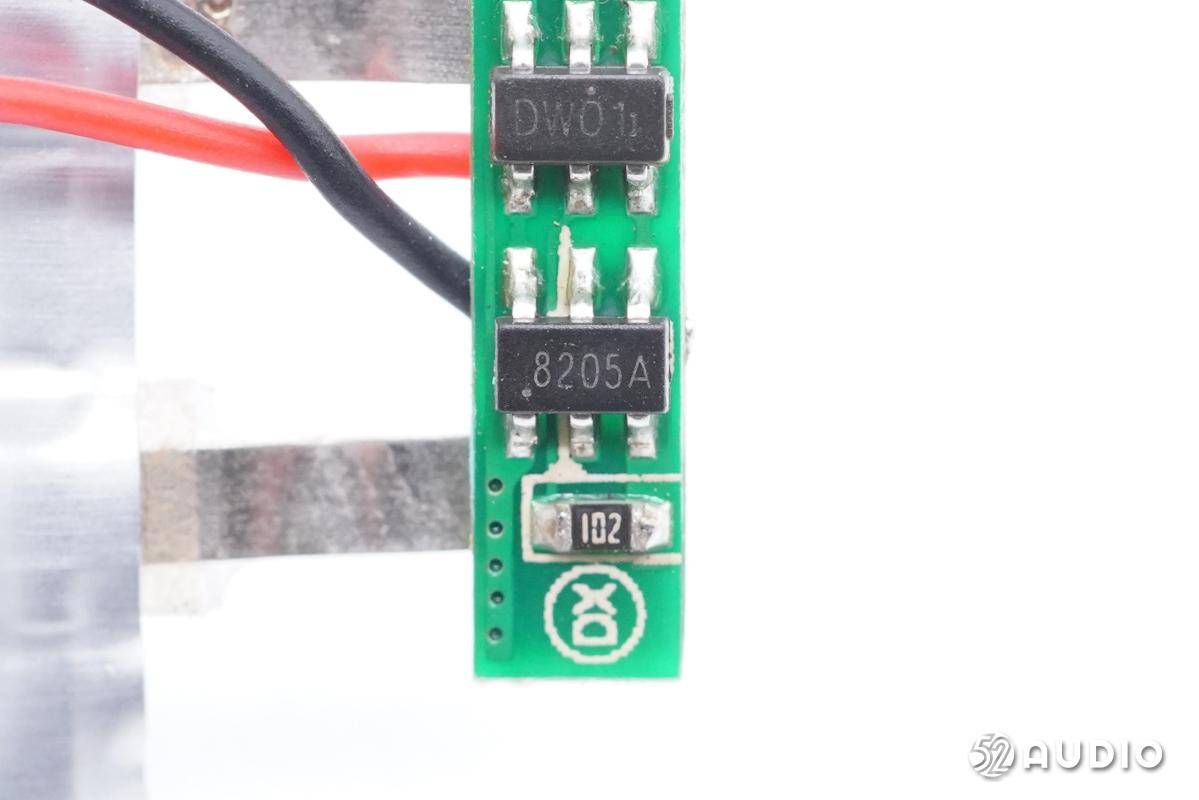

矽源特DW01锂电池保护芯片 ， 内置有高精确度的电压检测与时间延迟电路 ， 主要参数如下：过充检测电压为3V ， 过充释放电压为4.05V；过放检测电压为2.5V ， 过放释放电压为3.0V ；过流检测电压为5V ， 短路电流检测电压为1.0V；DW01允许电池输出的最大电流是3.3A 。
文章图片

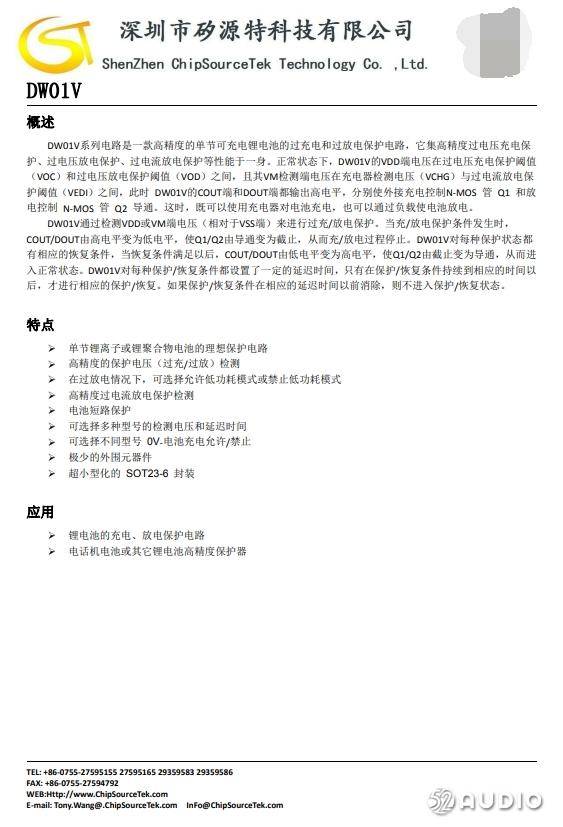

矽源特DW01锂电池保护芯片详细资料 。
文章图片
8205A 电池保护管 。
文章图片

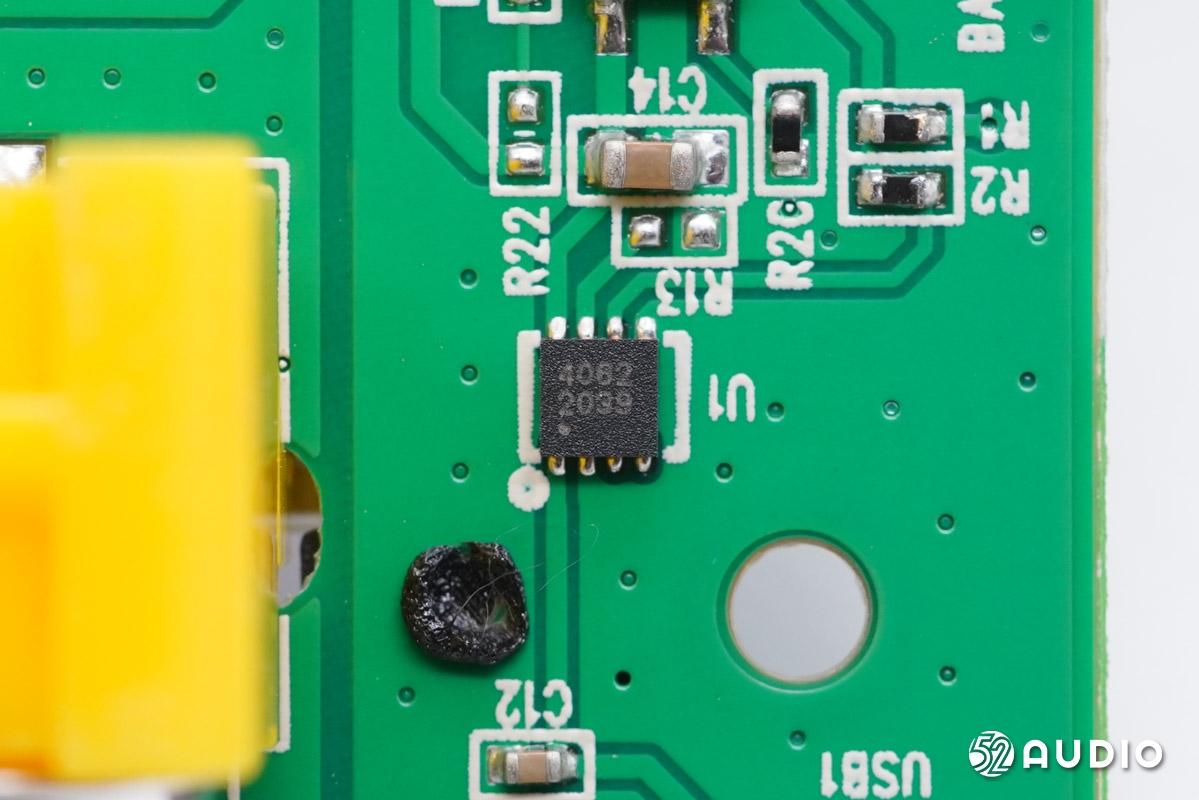

圣邦威 SGM4062 输入过压和锂电池过压保护芯片 ， 提供双重保护功能 。
文章图片

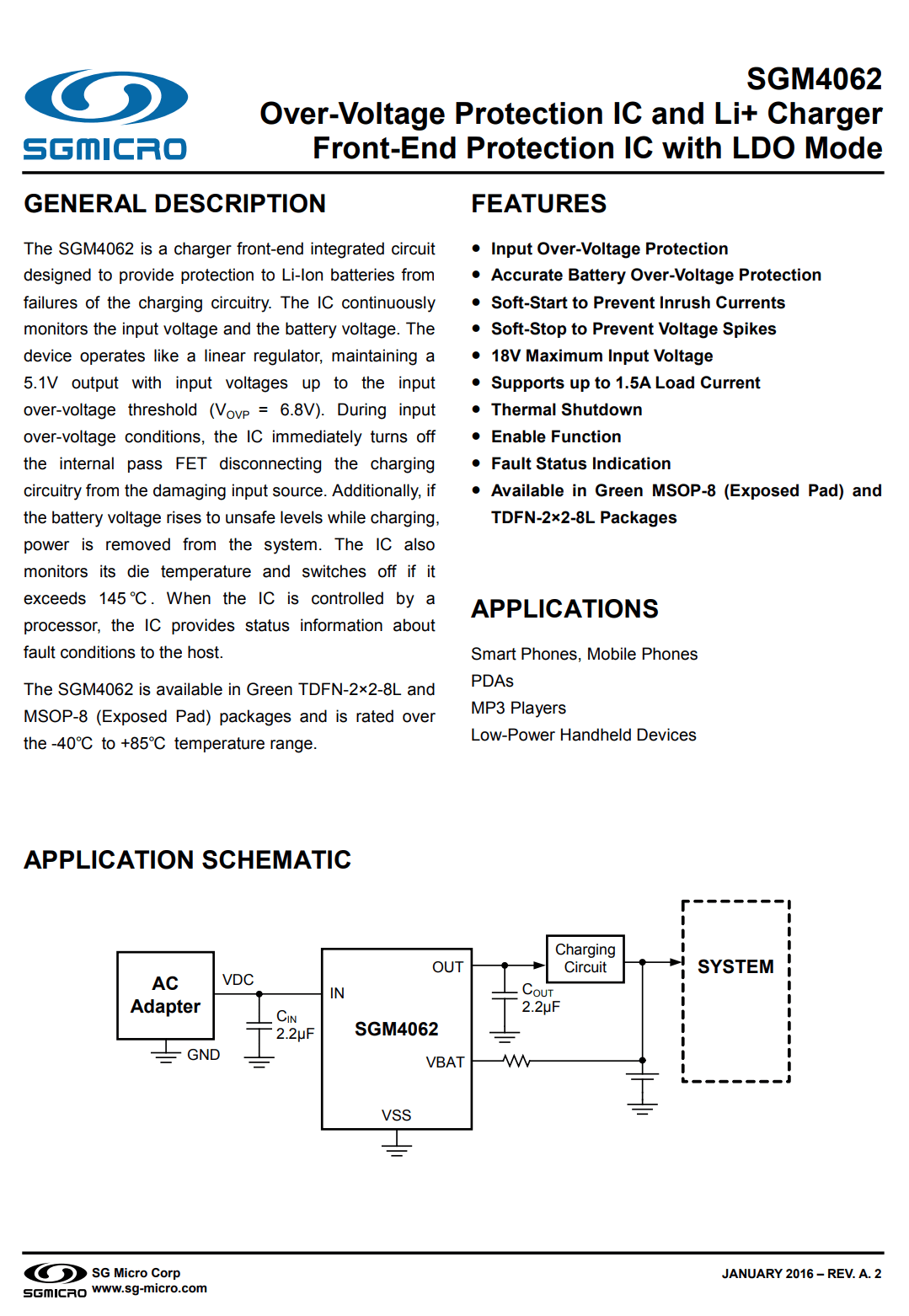

圣邦威 SGM4062 详细资料 。
文章图片

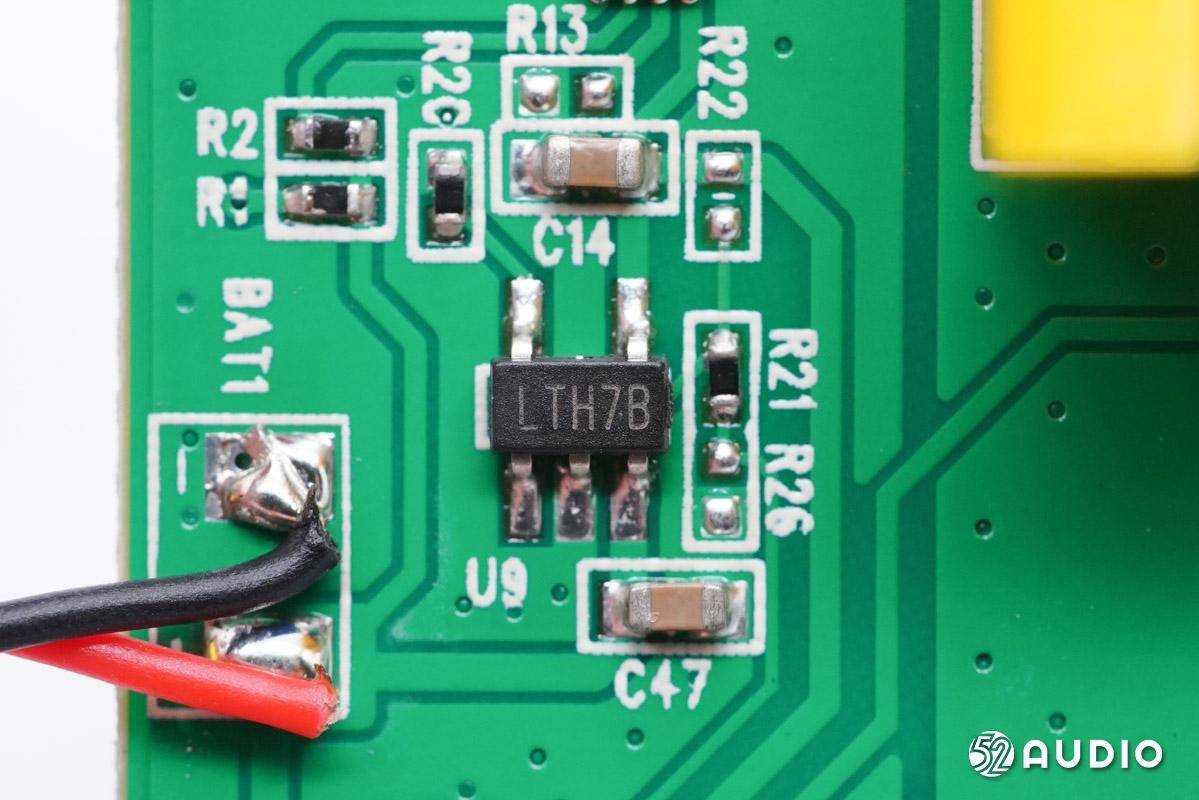

丝印LTH7B锂电池充电IC 。
文章图片

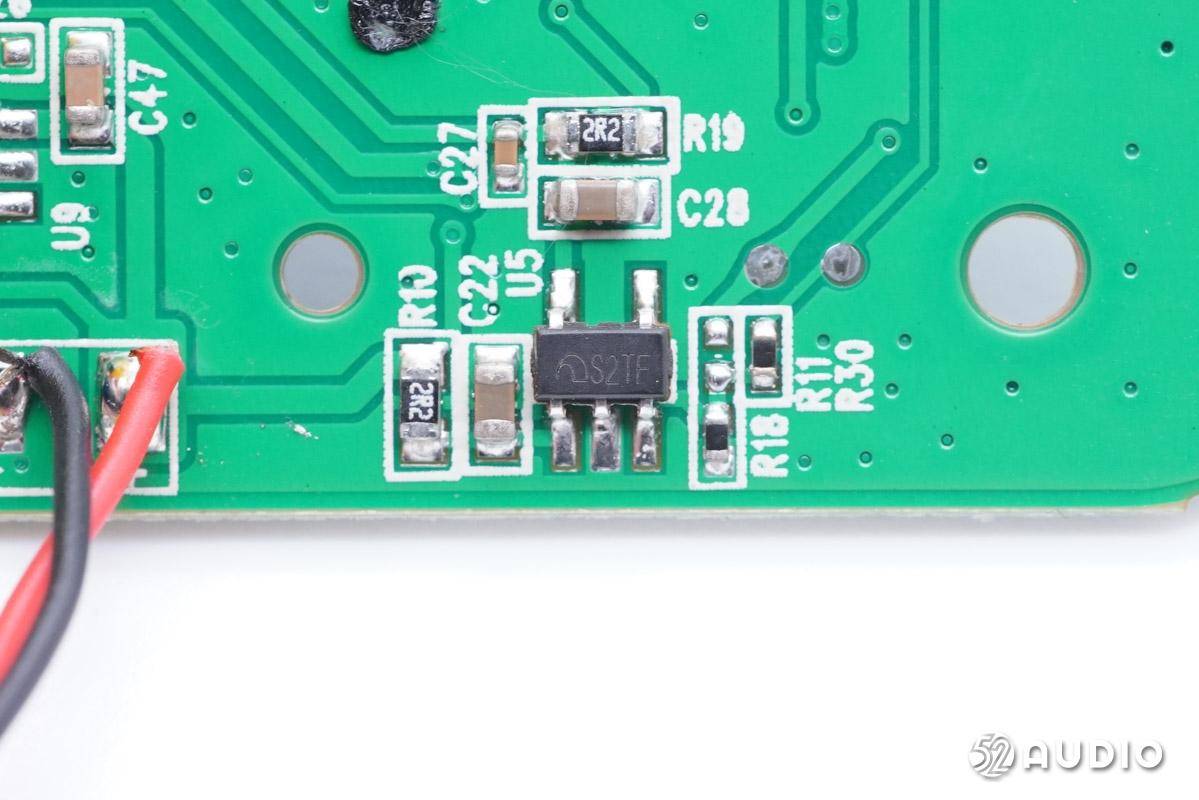

丝印S2TF的稳压管 。
文章图片

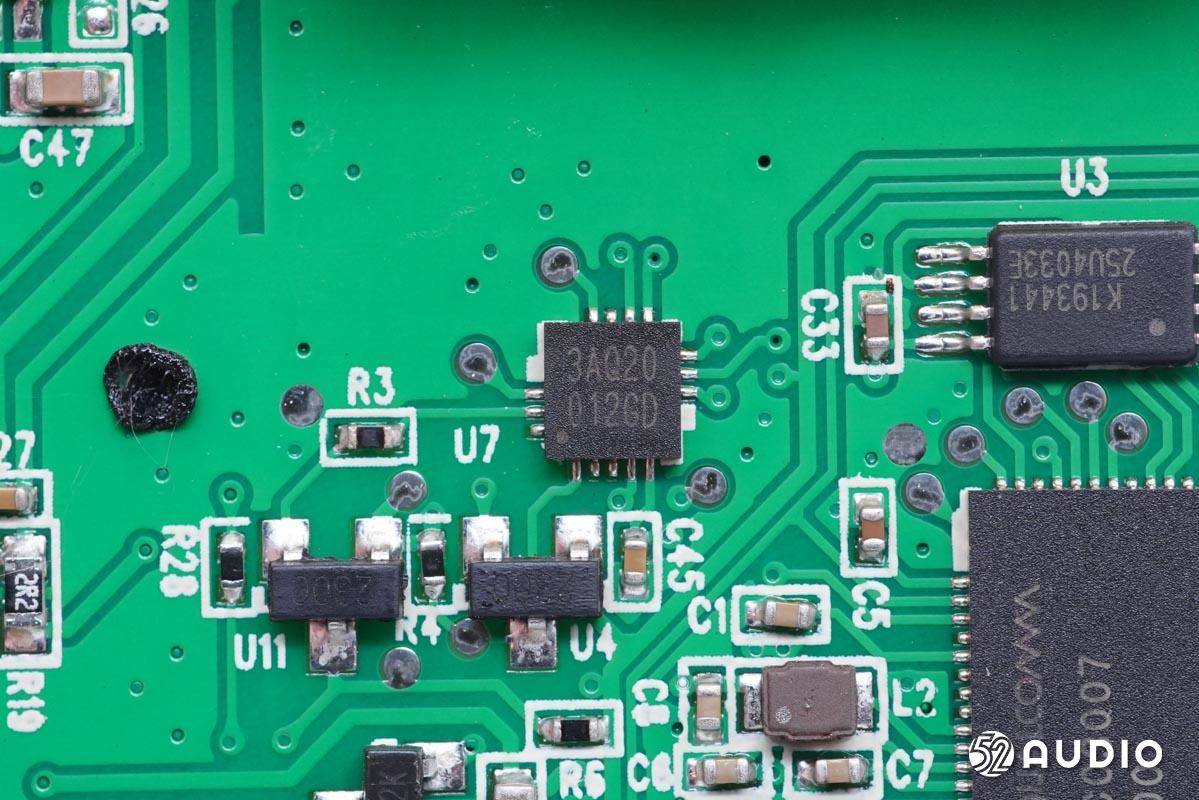

丝印3AQ20的单片机 。
文章图片

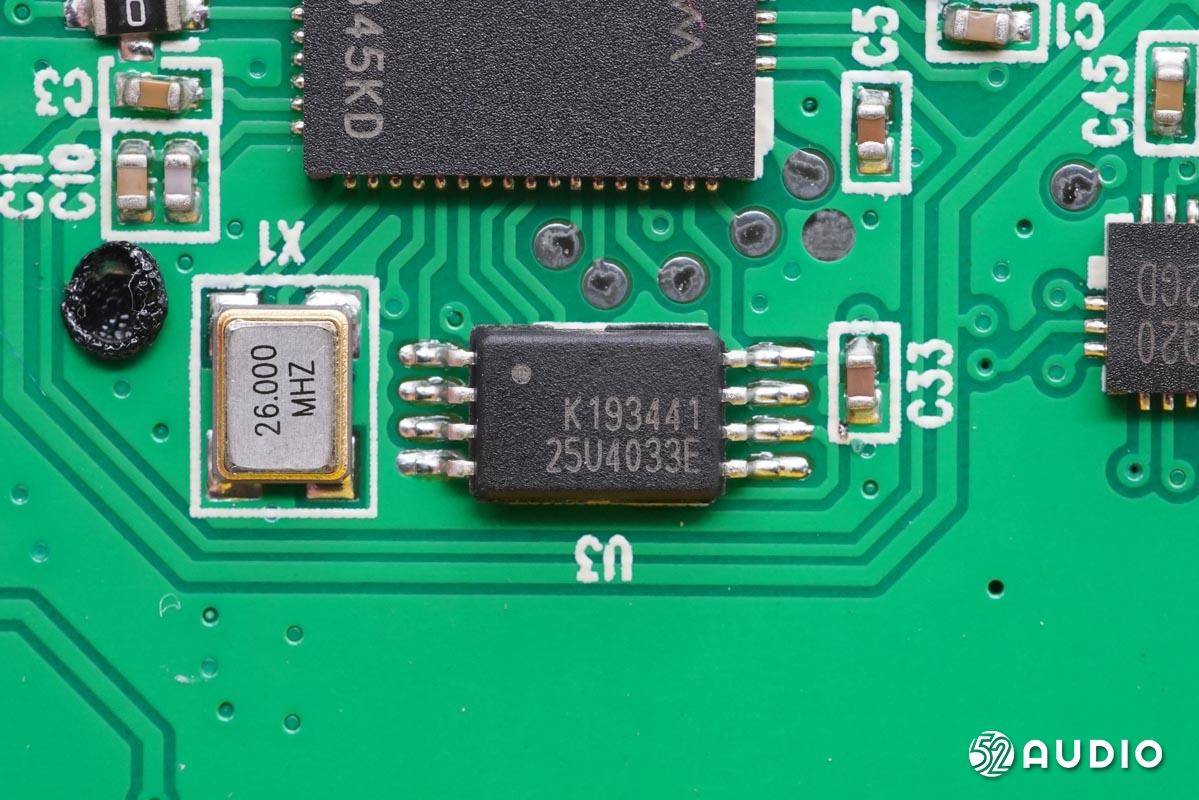

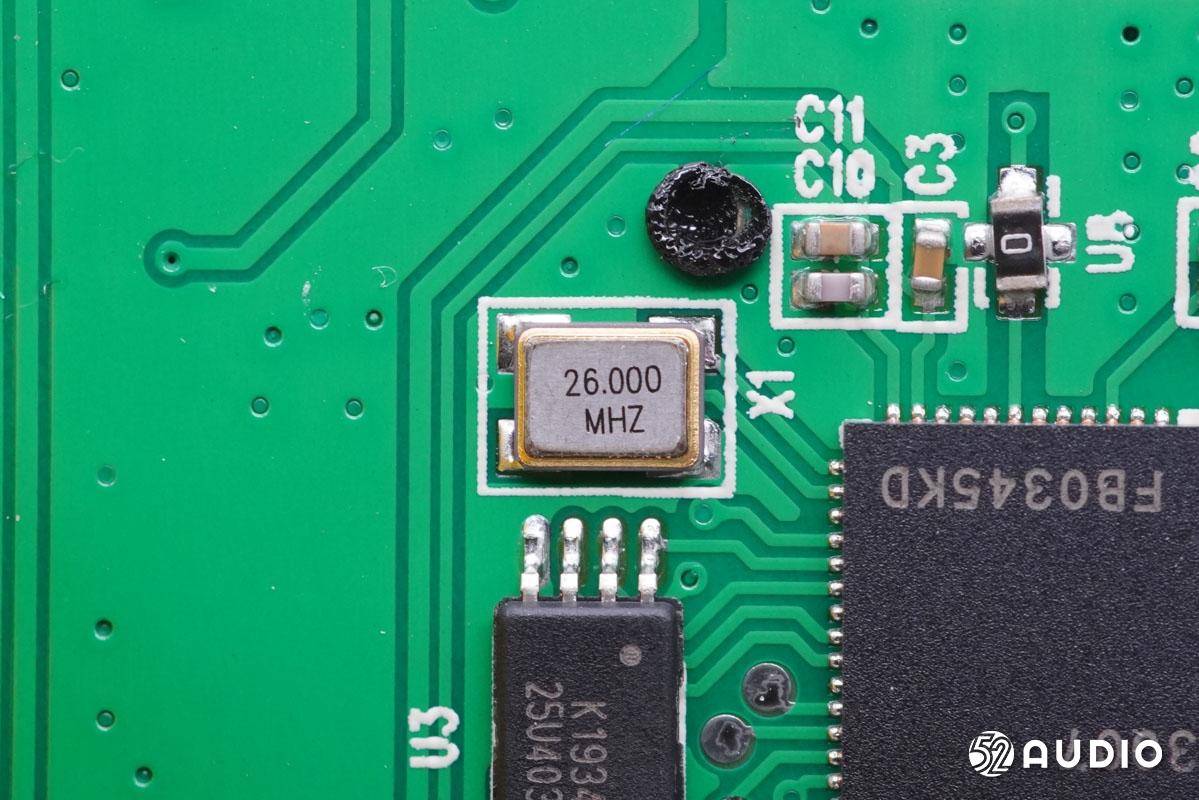

丝印“25U4033E”存储器 。
