手表|采用美信光学传感器，豪鹏科技电池，GARMIN佳明VENU2手表拆解报告( 三 )
文章图片
GARMIN佳明VENU2手表充电时 ， 屏幕充电效果一览 。
文章图片

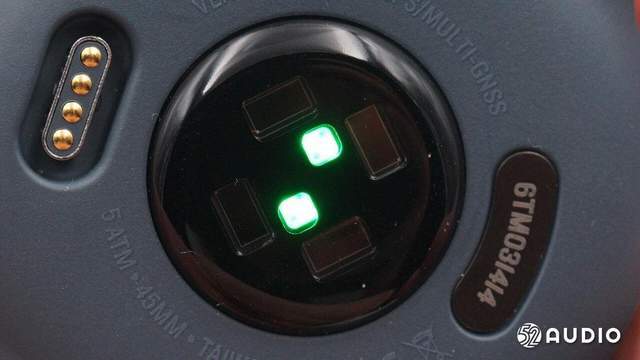

底部的心率传感器工作时绿灯亮 。
二、GARMIN佳明VENU2手表拆解
文章图片

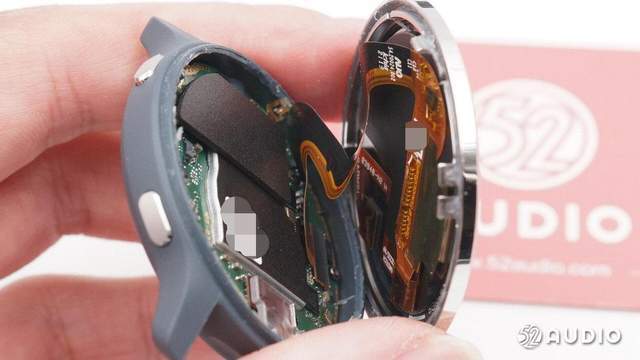

拆解GARMIN佳明VENU2手表 ， 首先撬开手表屏幕 ， 可以看到屏幕通过排线和手表内部主板连接 。
文章图片

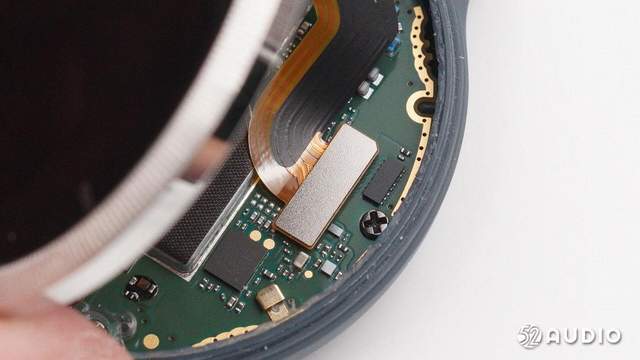

手表屏幕排线在主板上的连接位置特写 。
文章图片

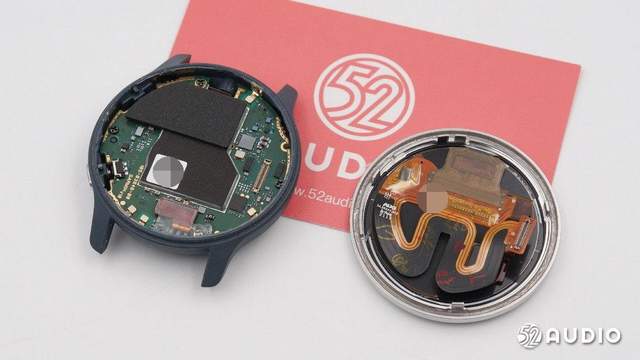

屏幕与表盘壳体分离一览 。
文章图片

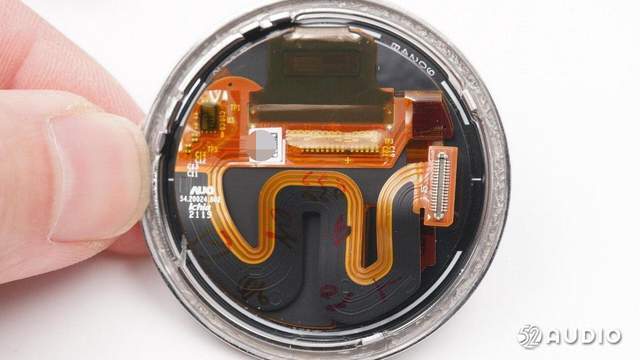

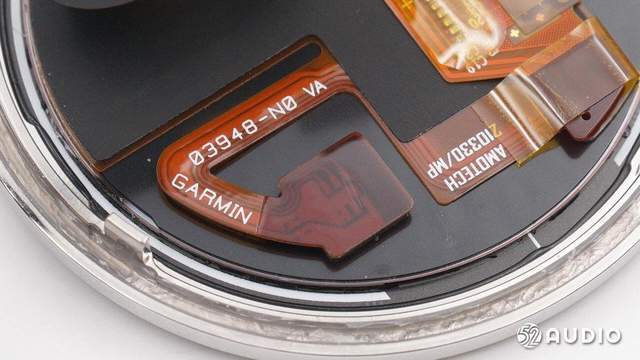

手表屏幕背面一览 ， 元器件有塑料膜保护 。
文章图片

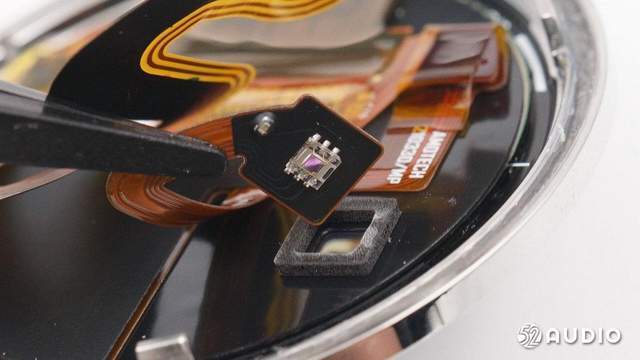

手表屏幕上的光线传感器特写 ， 通过屏幕的主排线连接到手表主板 ， 用于感知屏幕外界光线强度 。
文章图片
屏幕光线传感器特写 。
文章图片

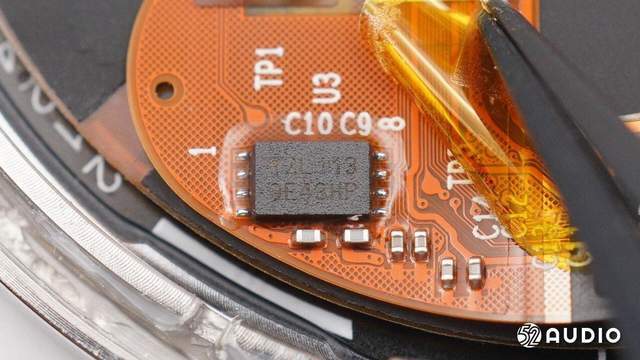

丝印2L1132E43HP的IC 。
文章图片

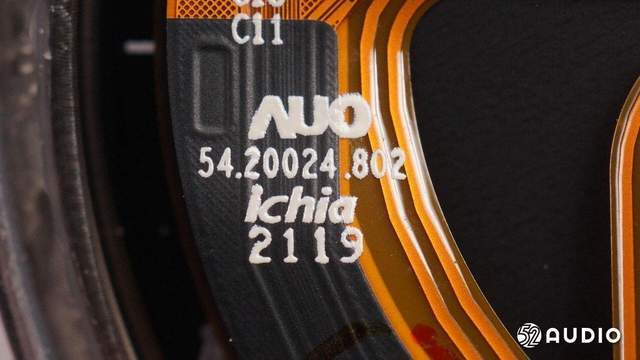

屏幕来自友达光电 ， 丝印54.20024.802 ， 21年19周生产 。
文章图片

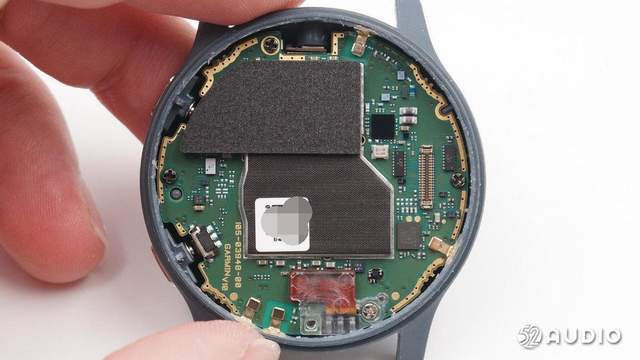

手表内部主板一览 。
文章图片

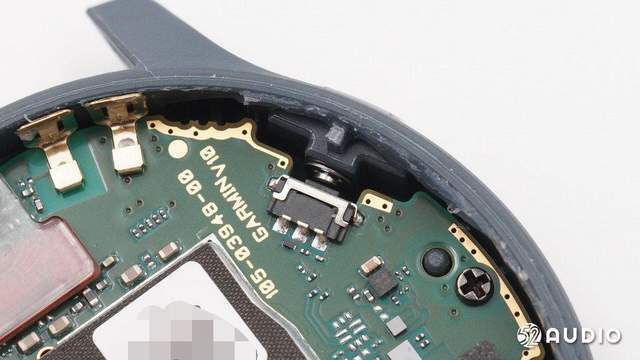

手表按键内部特写 。
文章图片
用于连接天线的金属片（左） ， 接地（右）特写 。
文章图片

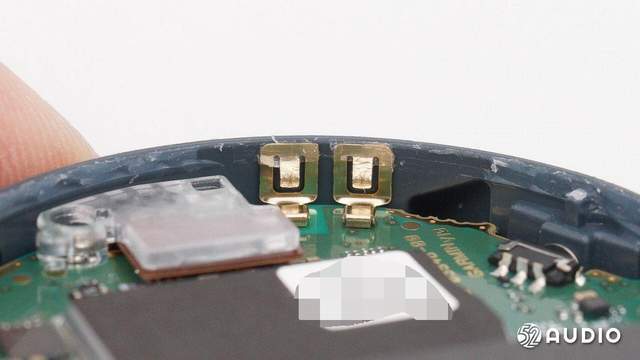

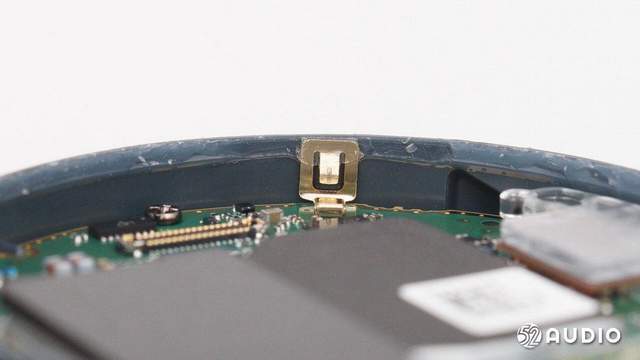

另一个接地的金属片特写 ， 与前两个规格一致 。
文章图片

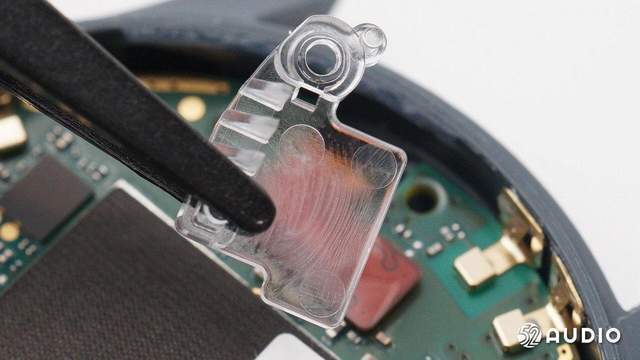

拆下固定排线的塑料垫片 。
文章图片

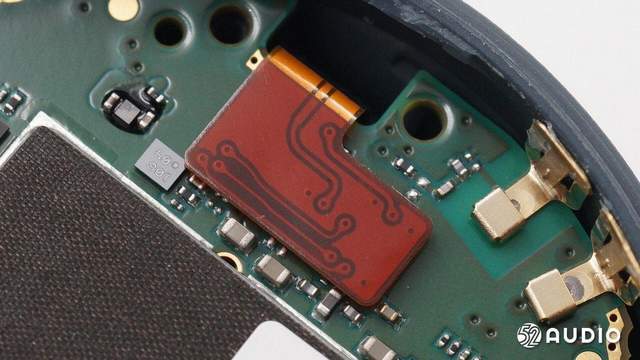

手表底部的元件用排线通过主板上的开孔到主板正面和主板连接 。
