经验教程|水位监测|在线水位监测预警系统（解决方案）

平升电子的水位监测系统 包含地下水水位监测、河道水位监测、水库水位监测、水池水位监测等 。
地下水水位监测 地下水位监测系统由地下水自动监测站监测设备和监测中心平台软件组成 。 监测设备自动采集、存储地下水水位、水温、水量、水质数据 ， 通过4G/NB-IoT/北斗无线通信网络定时上报至省/市/县级监测中心平台 ， 平台自动接收和存储数据 ， 并对地下水变化规律进行动态分析 。 它是掌握地下水变化规律、了解地下水开采状况、指导地下水资源保护的重要手段 。
平升地下水监测系统已在全国各地的国家地下水监测项目中广泛应用 。

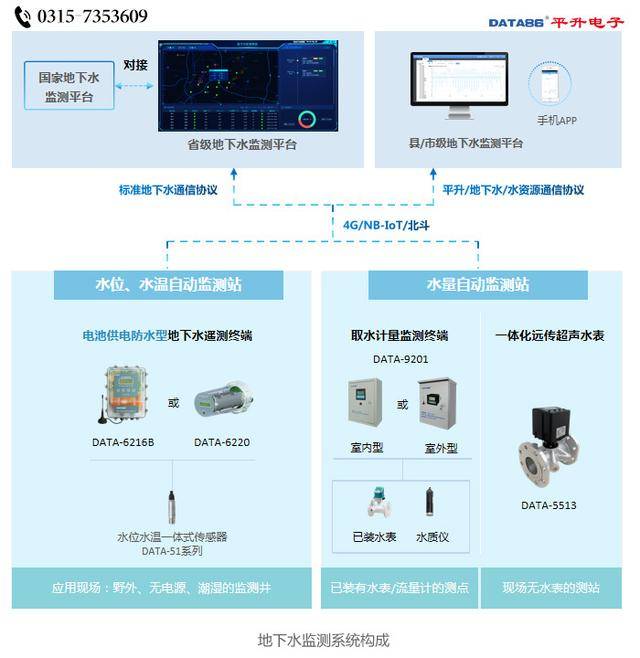

系统构成 经验教程|水位监测|在线水位监测预警系统（解决方案）
文章图片

系统优势 通过水利行业权威检测
● 《国家地下水监测工程(水利部分)地下水监测数据通信报文规定》
● 《水文监测数据通信规约（SL651-2014）》
● 《水资源监测数据传输规约（SZY206-2016）》
● 《四川省水文测报系统技术规约（SCSW008-2011）》
● 《特殊区域水文、水资源数据安全采集系统RTU追加测试》
● 《水文自动测报系统设备 遥测终端机（SL 180-2015）》
已成功对接全部省级地下水监测平台
对接协议：《国家地下水监测工程(水利部分)地下水监测数据通信报文规定》
国控项目地下水监测主要设备供货商
4G/NB-IoT/北斗卫星通信方式可选 ， 适应各地通信条件
可同时上报1-4个中心平台 ， 满足县、市、省、国家的多级管理需求

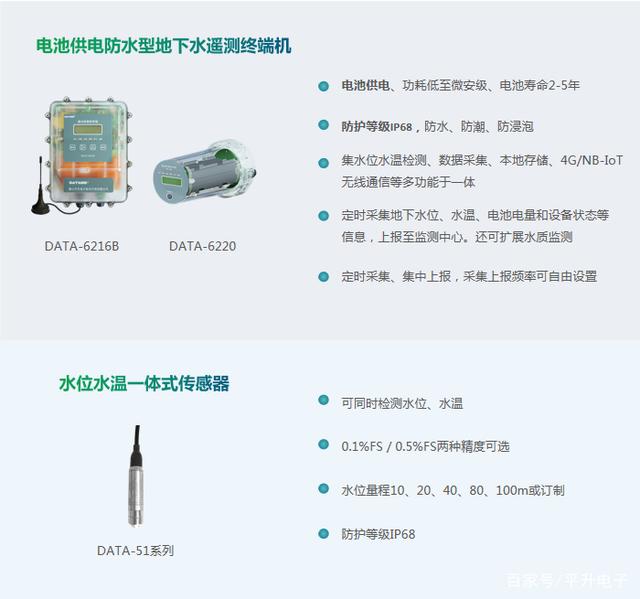

地下水自动监测站监测设备 水量自动监测站/水量、水质自动监测站
经验教程|水位监测|在线水位监测预警系统（解决方案）
文章图片

水量自动监测站/水量、水质自动监测站

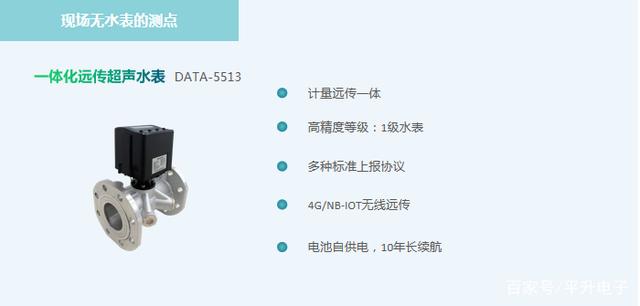

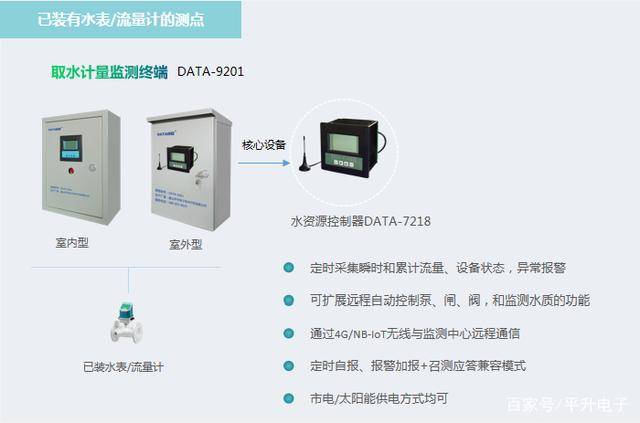

水量监测站包含特殊区域内的生产井开采量监测站和泉流量监测站 ， 有些测点已装有水表、流量计 。
经验教程|水位监测|在线水位监测预警系统（解决方案）
文章图片

经验教程|水位监测|在线水位监测预警系统（解决方案）
文章图片

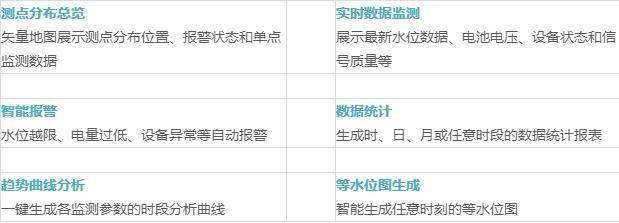

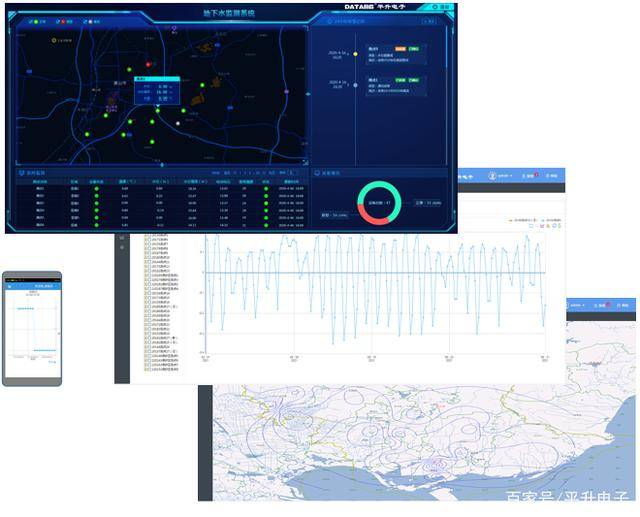

地下水监测平台 经验教程|水位监测|在线水位监测预警系统（解决方案）
文章图片

【经验教程|水位监测|在线水位监测预警系统（解决方案）】经验教程|水位监测|在线水位监测预警系统（解决方案）
文章图片

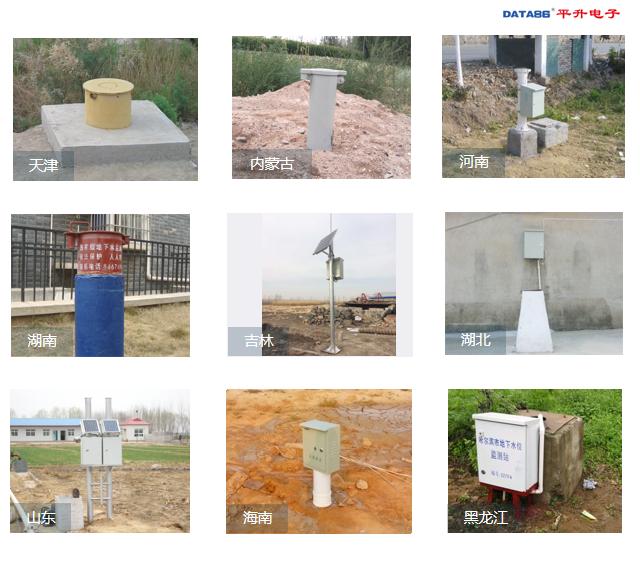

案例现场 经验教程|水位监测|在线水位监测预警系统（解决方案）
文章图片

河道水位监测系统 应用案例1——山东某市城市防汛河道水位监测项目
为保障防洪安全、加强河道管理 ， 山东某市实施了防汛指挥调度系统工程建设 ， 而河道水位监测是该工程的重中之重 。
项目现场监测设备：
◆ 河道监测终端DATA–9201（太阳能供电型）
◆ 超声波水位计
◆ 工业照相机（水位超高自动拍照上传、远程抓拍图片）
项目采用的通信方式：CDMA

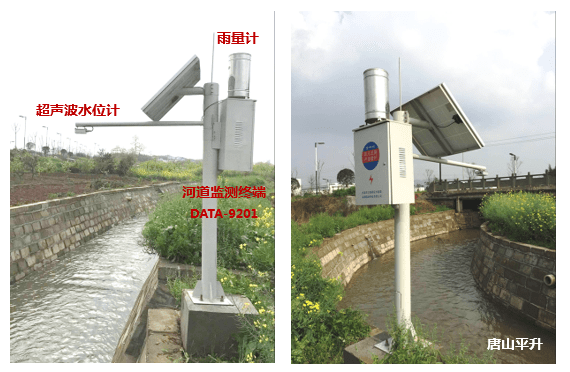

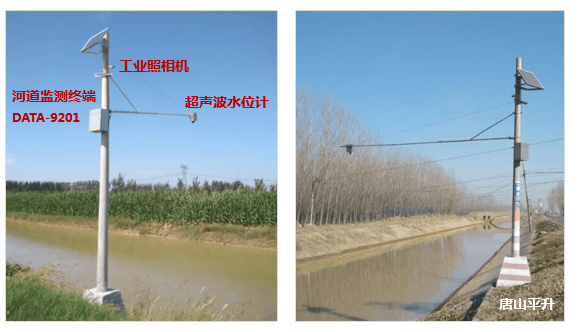

项目现场安装照片：
经验教程|水位监测|在线水位监测预警系统（解决方案）
文章图片

河道水位监测系统的应用 ， 大大提高了该市的防汛信息化水平、提升了防汛决策和指挥能力 ， 在近几年的雨季防洪中发挥出色 ， 得到了业主单位的充分肯定 。
应用案例2——四川某市山洪灾害监测项目
河道水位、雨量监测是四川某市山洪灾害防治非工程措施的重要内容 ， 为山洪灾害的预警、预报发挥了重要作用 。
项目现场监测设备：
◆ 河道监测终端DATA–9201（太阳能供电型）
◆ 超声波水位计
◆ 翻斗式雨量计
项目采用的通信方式：GPRS
项目现场安装照片：
经验教程|水位监测|在线水位监测预警系统（解决方案）
文章图片

河道监测终端对河道水、雨情进行全天候在线监测；监测中心应用软件对相关数据进行快速的分析和处理 ， 并无缝对接山洪灾害预警信息发布平台 。
河道水位、雨量监测系统对该地的防洪减灾工作意义重大 ， 并起到了很好的示范作用 。 目前 ， 该系统已在全省范围内得到了全面的推广和应用 。
系统概述
河道水位监测系统是实时掌握河道水情变化 ， 科学预警洪涝灾害、提升防汛指挥能力、降低雨洪灾害损失的重要手段 。

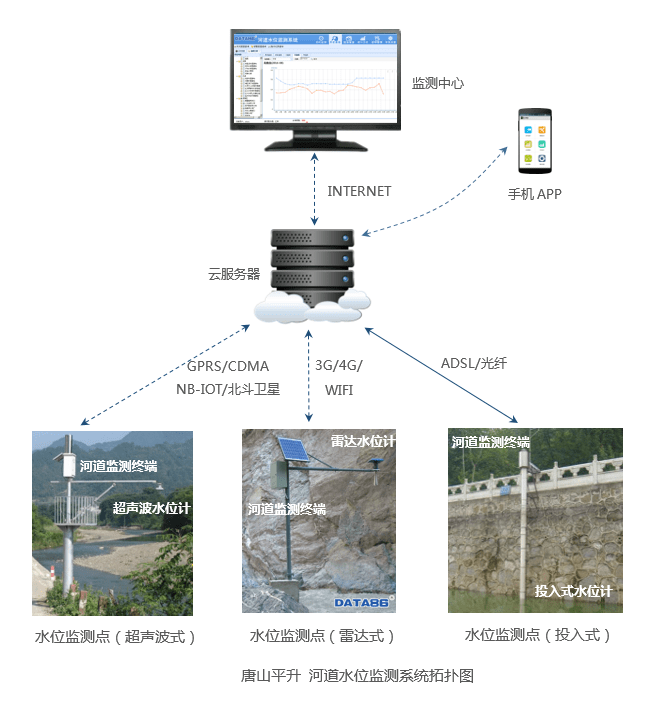

系统组成
经验教程|水位监测|在线水位监测预警系统（解决方案）
文章图片

系统功能
◆ 实时监测河道水位 ， 可扩展雨量、水质、流速监测 。
◆ 支持远程拍照或视频实时监控（视通信方式） 。
◆ 水位越限、传感器故障、监测终端电池电压低时 ， 立即报警 。
◆ 自动生成水位过程曲线、数据统计报表 。
◆ 可与排涝泵站实现联动 ， 根据河道水位自动控制排涝泵组的启、停 。
◆ 支持通过OPC、数据库等形式 ， 对接其它综合监控应用平台 。
系统特点
专业产品
河道监测终端通过水利行业权威认证 ， 包括：
★ 水文监测数据传输规约（SL 651–2014）
★ 水文遥测终端机（SL 180–2015）
★ 特殊区域水文、水资源数据安全采集系统RTU追加测试
★ 取得“全国工业产品生产许可证”
兼容性强
兼容超声波、雷达、浮子、激光、气泡、投入式等各类水位计 。
供电形式灵活
根据现场情况 ， 可灵活选用市电、太阳能、电池等方式为设备供电 。
通信方式多样
支持GPRS、CDMA、NB–IOT、短消息、北斗卫星、3G/4G、WIFI、ADSL/光纤等多种通信方式 。

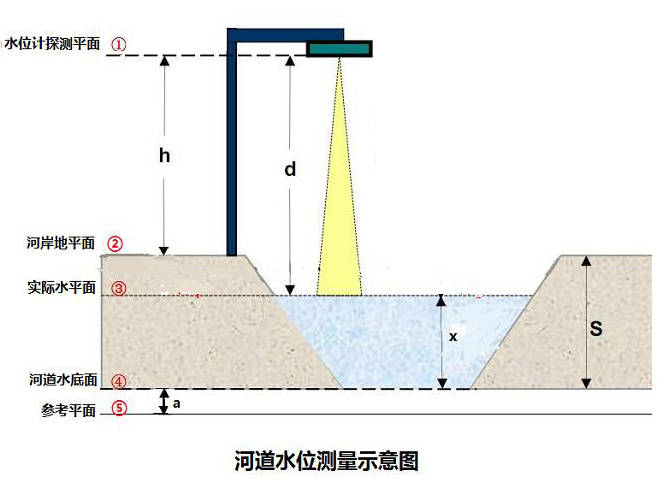

河道水位测量示意图
经验教程|水位监测|在线水位监测预警系统（解决方案）
文章图片

水位基值是指水文监测系统中用于水位监测的假定基面 ， 它的取值是低于历史最低水位或河床最低点的高程值 。 对于水文测站 ， 该值可采用测站基面 。 此图中用a表示水位基值 。
相对水位是指水位真值与水位基值的差值 。
水位修正值是指相对水位与传感器采集水位之间的差值 。
