随着移动通信技术应用越来越广泛 ， 移动通信信息量爆炸式增长 ， 基站天线作为发射与接收信号的中间基础组件 ， 其作用也越来越被凸显 ， 以满足通讯网络的变化升级 。 基站天线中 ， 电调天线是应用最为广泛的天线类型 ， 可以通过传动组件带动移相器位置改变 ， 来实现电下倾角的变化 ， 使信号传输更加精确 。
文章图片
由上图所示 ， 电调天线的传动组件由电机、传动螺杆、传动滑块、支撑件等零件组成 。 传动螺杆作为核心零件之一 ， 其设计的精准度决定了信号传动误差的大小 。 那么该如何快速准确地设计出传动螺杆模型呢？ 选对一款具有强大设计与建模能力的三维CAD软件是关键 。 中望3D具有自主三维几何建模内核 ， 能实现产品开发CAD/CAM一体化全流程覆盖 ， 帮助用户快速创意设计 ， 助力企业降本增效与数字化转型升级 ， 在基站天线等制造业领域得到了广泛应用 。
下面 ， 我们以基站天线传动螺杆为例 ， 了解与学习应用中望3D ， 快速设计传动螺杆模型的那些Tips：
文章图片
步骤二：使用【旋转】功能 ， 创建传动螺杆基础模型 ， 然后再一一添加其他特征 。
文章图片

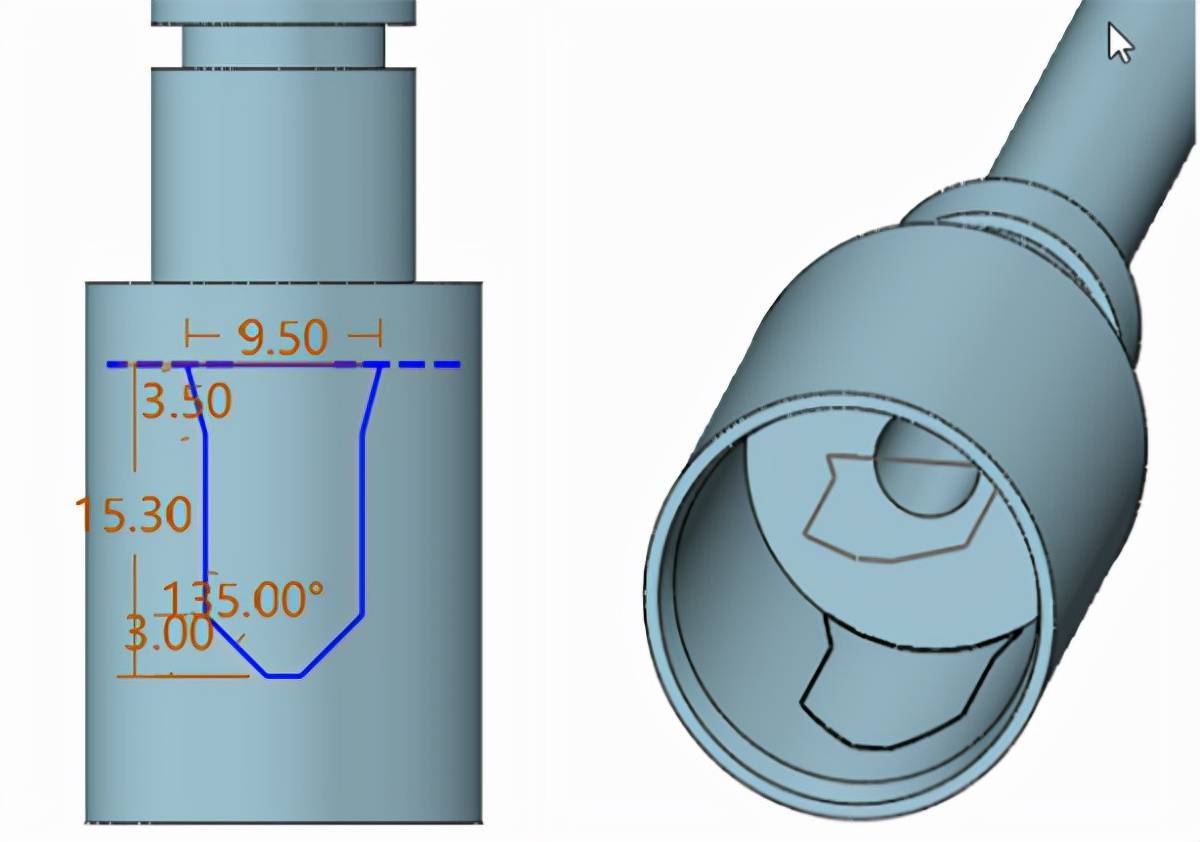

步骤三：使用【草图】、【投影到面】等功能 ， 在XY基准面上绘制曲线 ， 然后将其投影到内圆弧面上 。
文章图片
步骤四：通过【FEM面】、【加厚】、【拔模】、【倒圆角】、【阵列】等功能 ， 一一完成传动螺杆限位特征 ， 让传动螺杆内部细节更精细 。 其中 ， 得益于中望3D 2022实现了拔模和非对称拔模类型的整合 ， 我们可以同时处理多组拔模对象 ， 快速创建拔模特征 ， 拔模操作流程的优化大大提升了设计效率 。
文章图片

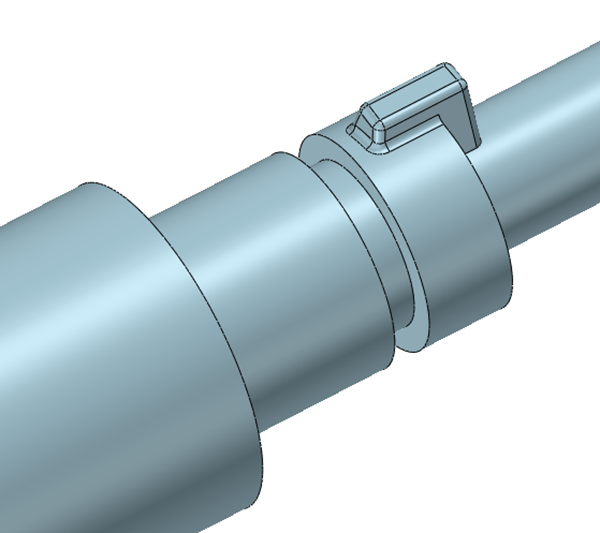

步骤五：使用【拉伸】、【拔模】、【倒角】、【倒圆角】等功能精细绘制传动滑块止位点 ， 让模型边缘细节更为光滑流畅 。
文章图片

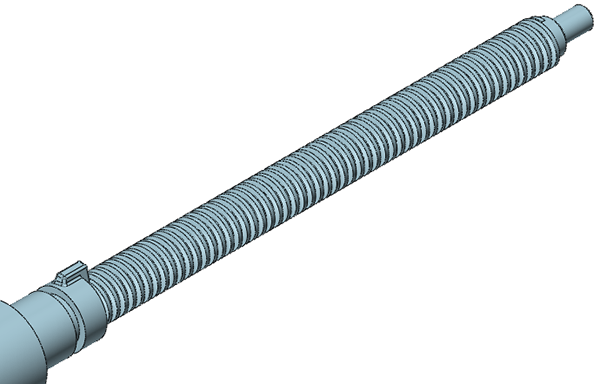

步骤六：使用【螺旋扫掠】功能快速设置螺纹的螺距、旋向等参数 ， 绘制螺杆外螺纹基本特征 ， 然后一键即可生成传动螺杆实体模型 。
文章图片

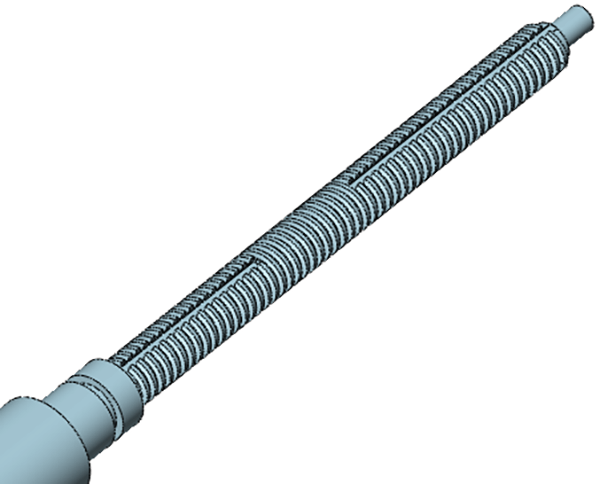

步骤七：绘制传动螺杆切槽特征 ， 优化最终造型 。
文章图片

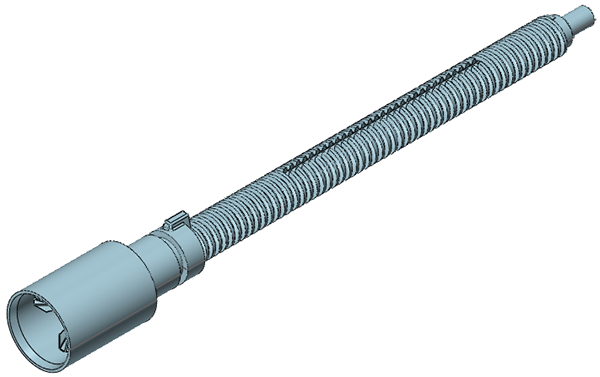

至此 ， 基站天线的传动螺杆就完成模型设计了 ， 成品如下：
文章图片
不难发现 ， 中望3D造型功能强大 ， 命令方便易用 ， 让各种零件的设计变得轻松愉快 。 借助中望3D的【旋转】、【拉伸】、【扫掠】、【拔模】、【加厚】、【投影到面】、【阵列】等常用功能 ， 相信可以帮助工程师们快速完成模型设计 。
有任何建议欢迎留言反馈 。
