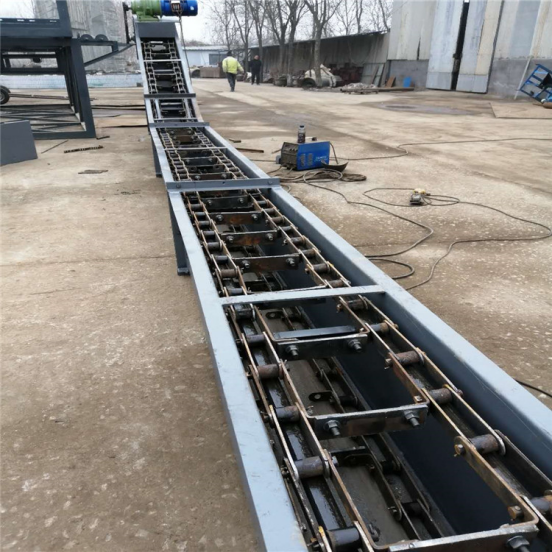

依据输入轴与输出轴位置的不同 ， 减速器可划分为竖直组装和水平组装 ， 现阶段我国大部分煤矿业刮板输送机采用的是水平组装型减速器 ， 其用一级弧形锥齿传动和二级行星齿轮传动的水平组装型减速器作为刮板输送机的传动部分 ， 该构造具备节约空间的优势 ， 而且提高了减速器的传动效率与特性 。
采用的行星齿轮传动技术 ， 其工作原理是利用太阳轮输入 ， 由外齿圈输出 ， 行星架利用箱壳机构固定 。 同传统的减速器构造相比 ， 行星齿轮传动技术促使减速器在传递同样功率和转矩时 ， 传动的效率更高 ， 具备体积更小 ， 重量更轻 ， 使用期限长的优势 。
刮板输送机的电机功率为800kW ， 转速1470r/min ， 依据设计要求 ， 减速器的总传输比约40 ， 单向传输 ， 剧烈振动 ， 三班工作（每天24h) ， 工作10年的时间（以每年300天计算） 。 在传动比分配时 ， 弧形锥齿传动比为2 ， 行星齿轮传动部分为20 ， 在其中高速级为4 ， 低速级为5 。
充分考虑到刮板输送机在运转环节中很有可能会受到影响的情况 ， 减速器采用高速级行星架浮动和低速级太阳轮浮动的形式 。 为了更好地方便加工部件的装配和拆装 ， 输出轴与行星架分离并利用键连接 ， 经过几种构造的数据分析 ， 最后高低速级的行星架都决定采用双侧板整体构造 ， 这类构造是由两块环形侧板支撑联接组成的空间框架 。 在其中撑柱的数量与行星轮个数相等 ， 规格由各齿轮分度圆直径及太阳轮与行星轮的中心距相关 。 在刮板输送机高负荷工作时 ， 减速器会遭受很大冲击性 ， 箱壳环境温度升高 ， 而双侧板整体构造的刚度好 ， 受热变形的直接影响较小 ， 不容易产生工作失效的情况 。
【行星齿轮减速器在刮板输送机领域的应用】刮板输送机的行星齿轮减速器 ， 采用二级行星齿轮传动的方式降低了减速器在运转环节中产生故障的概率 ， 增加了系统的传动效率 ， 提高了传动特性 。
