零和博弈|散热与可靠性兼得的极限挑战：我知道风是在哪一个方向吹( 三 ) 影响|服务器|可靠性|极限挑战

传统服务器会采用减振垫来减缓振动，这种方法针对机械传动路径有效。同时依靠风扇后端的挡风罩切割和控制风向。但当系统风扇转速从每分钟2万转提升到3万转，机箱内部的湍流问题就愈发凸显，亟需新的机械结构在风力源头担当重任。
没有人愿意啃硬骨头，除非被逼到墙角。从层流到湍流的转体，是业界公认的难题。北大的数学大神韦东奕曾从数学模型的角度求解层流到湍流的变化，获得百万奖金。服务器的研发工程师则在应用维度作出开创性的尝试：从初期的百叶窗到最后敲定波导网，其间历经成百上千次的锤炼。研发工程师采用不同宽度、孔径的横向或纵向波导网进行多次对照试验，起始阶段效果并不理想，没有满足高可靠性的要求。但测试证明波导网的确能有效缓解振动，有助于提升通风量并形成稳定的平行风流。

文章图片

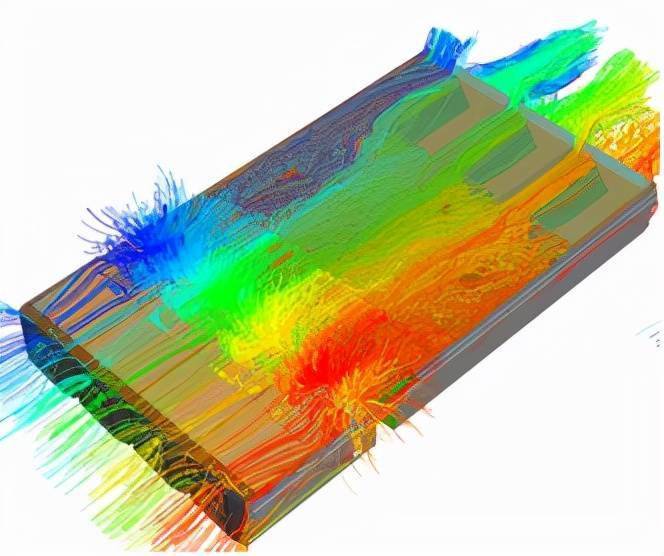

研发初期服务器内部系统流场仿真图
一个偶然的机会，研发人员受到深圳机场航站楼六边形建筑结构启发，萌生蜂巢形状波导网设计思路。综合测试后发现，六边形波导网既节省材料，通风量也适宜，同时足够坚固，对风流能有力约束，并减小湍流造成的振动，解决了风扇散热与可靠性无法兼得的难题。
波导网内部为铝制六边形蜂巢状小孔，单边厚度不足0.2mm ，重量仅11克左右，可谓“薄如蝉翼” 。为探求不同机型最佳波导网结构，研发工程师还针对蜂巢单元的尺寸和蜂巢板的厚度进行测试，为每一款服务器找到孔径、厚度相匹配的波导网，并对降噪需求突出的机型填加了吸音海绵。
【零和博弈|散热与可靠性兼得的极限挑战：我知道风是在哪一个方向吹】相关数据显示，配置波导网的M6服务器散热效率大幅提升17%～22% ，可让数据中心环温提升1.5～2摄氏度，节约6%～8%的能耗。此外，波导网还能减少气流对硬盘高频振动的影响，硬盘IOPS性能提升8%~10% 。
“风水大师”背后的故事
波导网的横空出世，既是极限压力环境下的成果，也是浪潮信息特色研发模式的产物。
主赛道和训练赛道相结合，是孕育新技术、产品和解决方案的温床。浪潮信息在技术储备方面有良好的预研体系，结构、散热就是其中的项目。预研中的技术通常具有前瞻性，要在训练赛道上摸爬滚打；而产品研发更贴近市场需求，预研中相对成熟的技术，才有机会跻身主赛道。波导网从预研到成为M6服务器产品的标配，正是主辅赛道转化机制的受益者。
仿真与测试协同作战，是研发进程节时降本、效率提升的不二法门。从硬盘、背板到风扇前界面空间极小，风道来源异常复杂，风洞、烟雾等实测方式无法实施，针对风流、风压的流体仿真和基于各种特殊要求的机械可靠性仿真，就显得尤为重要。波导网率先尝到了甜头，为更多新技术的仿测协同树立了标杆。

零和博弈|散热与可靠性兼得的极限挑战：我知道风是在哪一个方向吹( 三 )
