电路|中考物理高频考点“欧姆定律”知识点总结
文章图片

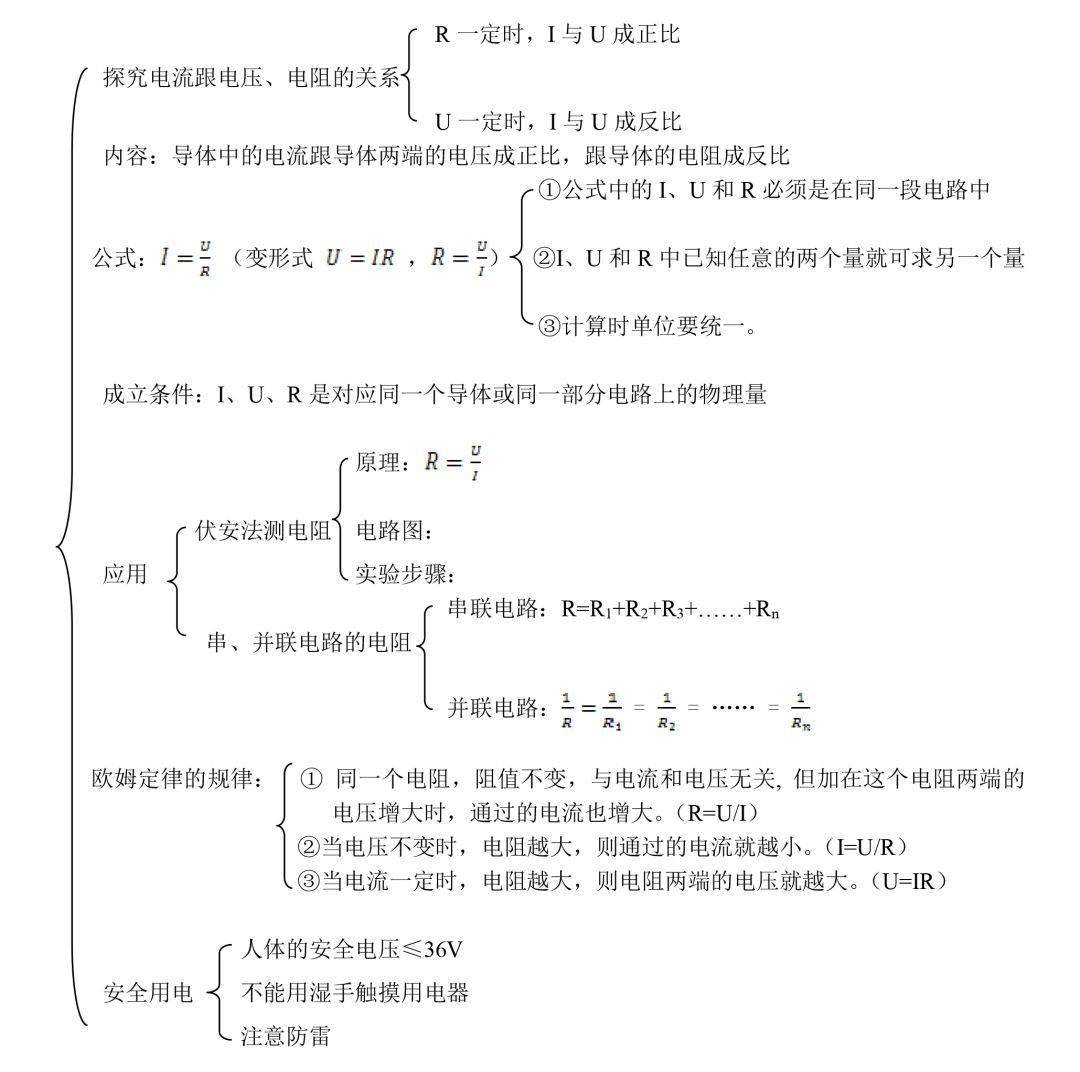

（一）知识框架
文章图片
文章图片
（二）探究电阻上的电流跟两端电压的关系

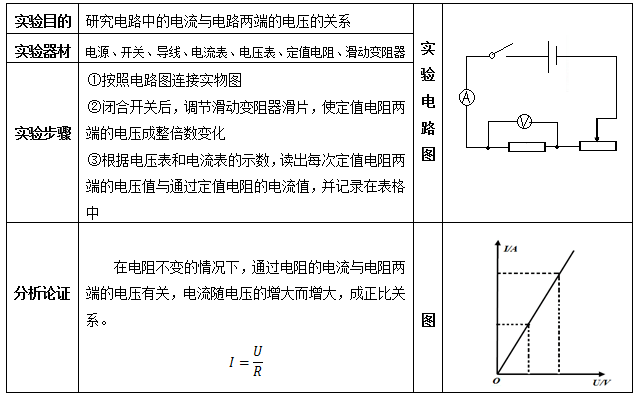

1、电流与电压的关系
文章图片

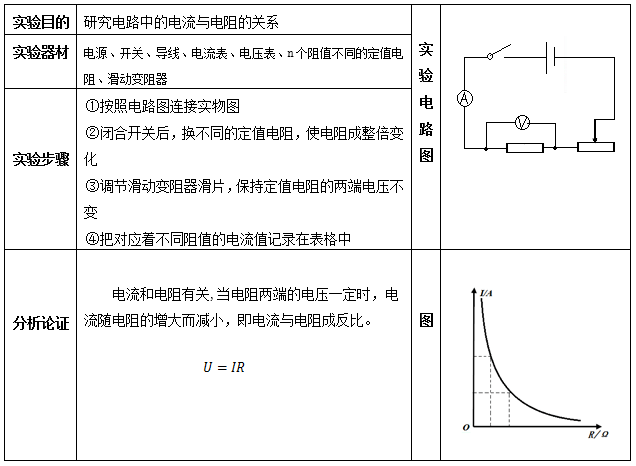

2、电流与电阻的关系
文章图片
3、在探究“电流与电压、电阻”关系的实验中
滑动变阻器的作用作用：
改变电路中电流的大小；改变R两端的电压大小；保护电路 ， 使电路中的电流不至于过高 。
注意事项：
连接电路时开关应断开；在闭合开关前 ， 应将滑动变阻器的滑片调到电阻值最大的位置；电压表和电流表应该选择合适的量程 。
运用数形结合思想分析电流与电压、电阻之间的关系：
利用图像来表示一个物理量随另一个物理量的变化情况 ， 可以直观、形象地表示出物理量的变化规律 。
控制变量法
该实验中 ， 第一步是保持电阻不变 ， 改变电压 ， 观察电流随电压的变化规律；第二步是保持定值电阻两端的电压不变 ， 改变定值电阻的大小 ， 观察阻值和电流之间的变化规律 。 这种方法称为控制变量法 。
4、注意该试验中 ， 可能的电路故障
常见的故障有：电表无示数、示数偏低、实验数据或结论错误等 。
【电路|中考物理高频考点“欧姆定律”知识点总结】（三）欧姆定律及其应用
1、内容
I=U/R 变形式：U=IR 或 R=U/I
描述：导体中的电流跟导体两端的电压成正比 ， 跟导体的电阻成反比 。
注意：① 该定律中涉及到的电流、电压、电阻是针对同一段导体的或电路的；具有同时性 。
② 使用该定律时 ， 各物理量的单位必须统一 ， 电压、电阻、电流的单位分别是V、Ω、A 。
③该定律只适用于金属导电和液体导电 ， 对气体、半导体导电一般不适用 。
④该定律只适用于纯电阻电路 。
2、结论（注意前提条件）
电阻一定时 ， 通过导体的电流与导体两端的电压成正比
电压一定时 ， 通过导体的电流与导体的电阻成反比
3、电阻的串、并联
（1）串联电路的总电阻等于各串联电阻之和
R=R1+R2+……+Rn
n个阻值相同的电阻串联 ， 其总电阻为R=nR0
