电路|中考物理高频考点“欧姆定律”知识点总结( 二 )


把几个电阻串联起来相当于增加了导体的长度 ， 其总电阻一定比每个导体的电阻大 。
（2）并联电路的总电阻的倒数等于各并联电阻的倒数之和
电路|中考物理高频考点“欧姆定律”知识点总结
文章图片

n个阻值相同的电阻并联 ， 其总电阻为R=R0/n
把n个电阻并联起来 ， 相当于增加了导体的横截面积 ， 其总电阻比每一个导体的都要小 。

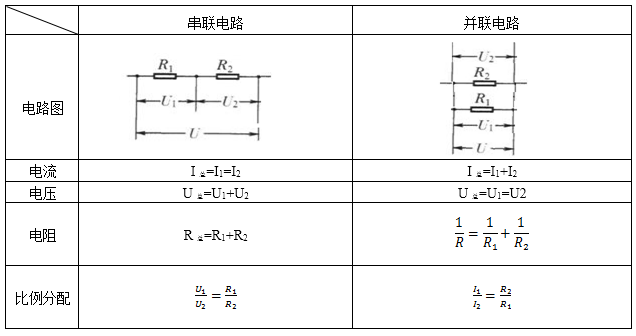

4、串、并联中电压电流的分配特点
电路|中考物理高频考点“欧姆定律”知识点总结
文章图片

“串联分压、并联分流”的理解：
根据串联中 ， 电流不变 ， 利用欧姆定律I=U/R ， 有U1/R1=U2/R2 ， 变形得U1/U2=R1/R2
根据并联中 ， 电压相等 ， 利用欧姆定律U=IR ， 有I1R1=I2R2 ， 变形得I1/I2=R2/R1
（四）测量电灯泡的电阻

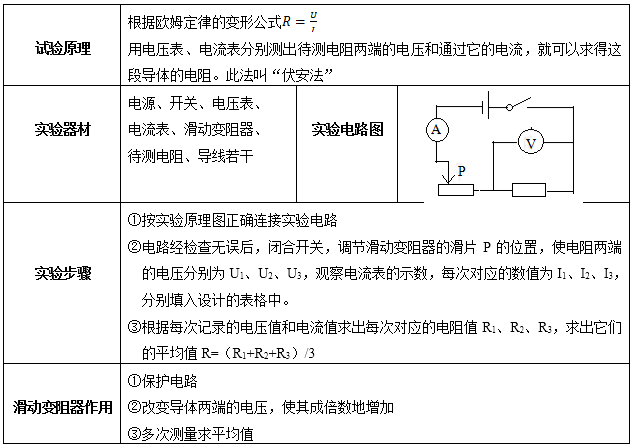

1、伏安法测导体电阻
电路|中考物理高频考点“欧姆定律”知识点总结
文章图片

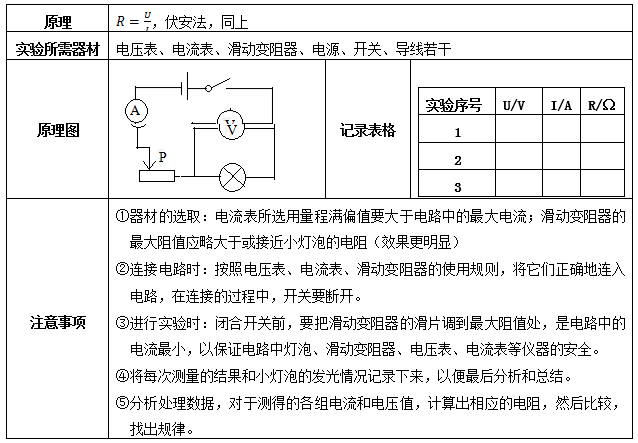

2、伏安法测小灯泡电阻（重要）
电路|中考物理高频考点“欧姆定律”知识点总结
文章图片

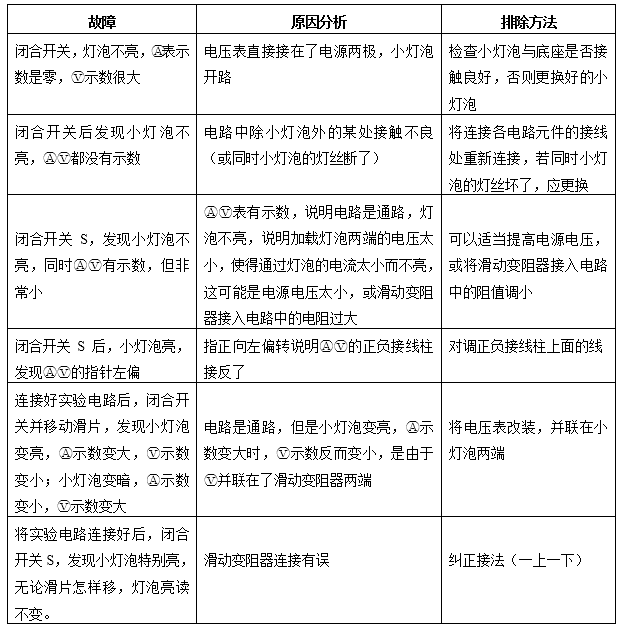

3、“伏安法”测电阻试验中常见故障的排除方法
电路|中考物理高频考点“欧姆定律”知识点总结
文章图片

电路|中考物理高频考点“欧姆定律”知识点总结
文章图片

（五）欧姆定律和安全用电
1、欧姆定律和安全电压
（1）人体触电或引发火灾 ， 都是由于电路中的电流过大造成的 ， 从欧姆定律I=U/R来考虑：
① 电压越高越危险
② 防止电阻过小 。 （如：湿手不能触摸开关和用电器 ， 避免短路等）
（2）加在人体上但不会对人体造成危害的电压称为安全电压（≤36V） 。
我国家庭电路电压=220V 动力电路电压=380V
高压输电线路电压可达105V
2、利用欧姆定律分析短路现象
导线不通过用电器而直接接在用电器或电源的两端 ， 称之为短路 。
由于并联 ， 导线与和它并联的部分两端电压相同 ， 而导线电阻很小 ， 可以不计 ， 则导线上必然通过一个大电流 。
若导线与用电器并联 ， 则电流几乎不通过用电器 ， 用电器不工作；若导线与电源并联 ， 则大电流通过电源会将电源烧坏 。
3、注意防雷
（1）雷电现象及破坏作用
雷电是大气中一种剧烈的放电现象 。 云层间、云层与大地间的电压可达几百万伏甚至几亿伏 。 根据欧姆定律 ， 当发生雷电现象时 ， 可以产生巨大的电流 。
