近日，有网友留言表示宿舍网线被老鼠啃断了，想了解自己动手制作一根网线，正巧的是小优作为一根计算机专业的“废柴” ，曾经多次败在网线制作上，好在经过大神们的反复指点，总算把网线制作搞明白了。接下来，小优就分享一下网线的小知识及制作方法。

文章图片

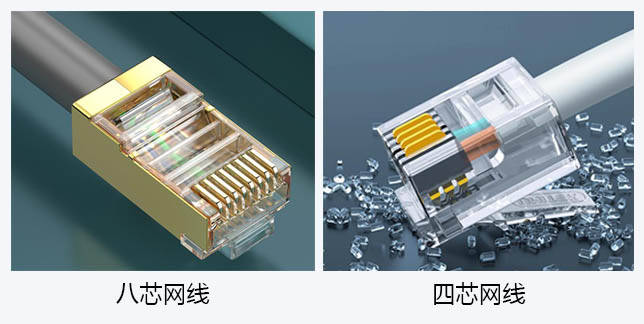

一、网线线芯：4芯网线与八芯网线的区别
网线（双绞线）一般都有八根芯线，采用两两缠绕的方式，降低信号的传输过程中的干扰。
八根芯线作用不同，其中1/2用于发送数据， 3/6用于接收数据， 4/5用于传输语音， 7/8用于传输电源。
100M网络传输中，只需要1/2/3/6四根芯线（橙白、橙、绿白、绿）。而高于100M网络传输中，八根芯线需全部派上用场，其中1/2/3/6芯用于发送数据， 4/5/7/8用于接收数据，否则就会出现网络不稳定的情况。
【双绞线|自制网线不通？RJ45水晶头排列线序你真的弄懂了吗？】由于以前技术限制和实际需要，百兆网络只是使用了其中的4根线，剩余四根芯线作为备用线或电话线。由此，市面上也曾出现低成本的4芯网线，也就是简配版的五类线，理论最大网速仅100Mbps ，相较8芯五类线在抗干扰方面性能很差，仅适用于百兆下网络传输，或者作电话线使用。

文章图片

二、网线线序：T568A和T568B的区别

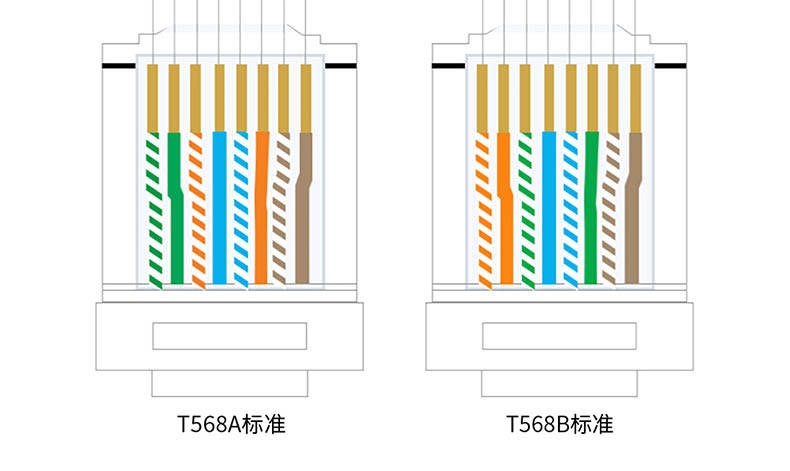

根据国际标准，网线接RJ-45水晶头排列线序有两种：即T568A和T568B 。
T568A标准：绿白—绿—橙白—蓝—蓝白—橙—棕白—棕
T568B标准：橙白—橙—绿白—蓝—蓝白—绿—棕白—棕

文章图片

三、直通线与交叉线区别
由于接线方法的不同，网线又分为直通线、交叉线，两者的区别如下：
直通线：一根网线的两个水晶头选用同一种接法，即两端都是T568B ，这种线常用于不同类设备的互联，比如：计算机-交换机、计算机-HUB(集线器)、交换机-路由器等。

文章图片

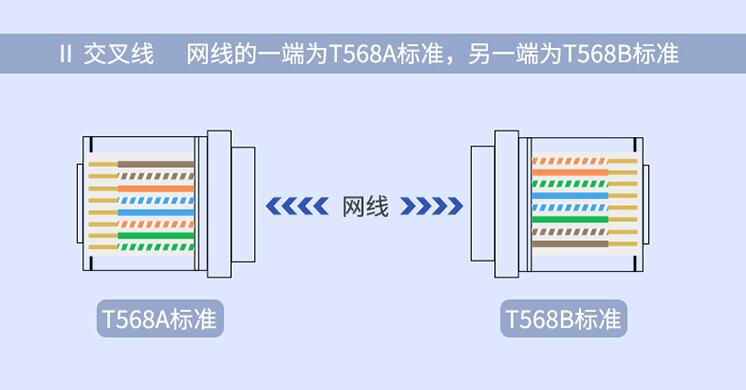

交叉线：一根网线的两个水晶头分别选用不同接法，即一端T568A ，另一端T568B ，这种线常用于同一类设备之间的连接，如计算机-计算机、集线器-集线器，交换机-交换机等。

文章图片

四、网线制作
通过以上内容的分享，相信大家对网线有了一定的认识。接下来，我们来看看网线的制作！
1、借助网线钳，剥掉网线外被；
2、解开4对双绞线，剥掉线皮并捋直；
3、排列好线序，并剪齐线端；
4、将线芯按序插入RJ45水晶头8P槽内最顶端；
5、RJ45水晶头放网线钳【压线】部位，压接成型即可；
6、测试：当测线器指示灯正常显示，则说明网线制作成功。

文章图片

当测线器指示灯显示异常，说明网线不通，建议从以下方面排查：
1、线序排列错误，网络不通；
2、水晶头没有钳紧或者损坏，芯线接触不良或断开；
如果出现以上问题，建议更换RJ45水晶头，按照标准线序、操作规范重新制作网线。
好了，以上就是分开的分享。如果大家对网线有什么不同看法，欢迎在评论区留言分享哦！
