绝缘芯棒泄露电流智能试验装置ZSYD-20
检测不良绝缘子的新方法
根据上述原理和电力事业发展的要求,近几年来,国内piyubsdlcp@sohu.com外不断探索检测不良绝缘子的新方法,有的已研制出新的仪器并用于现场,有的尚处于试验研究阶段,这些方法主要有
(一)自爬式不良绝缘检测器
国外研制的用于500kV超高压线路的自爬式不良绝缘子检测器,它主要由自爬驱动机构和绝缘电阻测量装置组成 。 检测时用电容器将被测绝缘子的交流电压分量旁路,并在带电状态下测量绝缘子的绝缘电阻 。 根据直流绝缘电阻的大小判断绝缘子是否良好 。 当绝缘子的绝缘电阻值低于规定的电阻值时,即可通过监听扩音器确定出不良绝缘子,同时还可以从盒式自动记录装置再现的波形图中明显地看出缺陷绝缘子部位 。 当检测V型中和悬垂串时,可借助于自重沿绝缘子下移,不需特殊的驱动机构 。
(二)电晕脉冲式检测器
这是一种piyubsdlcp@sohu.com专门在地面上使用的检测器,它既可用于检测平原地区线路,也可用于检测山区线路,其特点是
(1)质量轻,体积小,电源为1号电池,使用方便、安全 。
(2)不用登杆,在地面即可检测 。
(3)先以铁塔为单位粗测,若判定该铁塔有不良绝缘子时,再对逐个绝缘子进行细测 。

电压|绝缘芯棒泄露电流智能试验装置ZSYD-20
文章图片

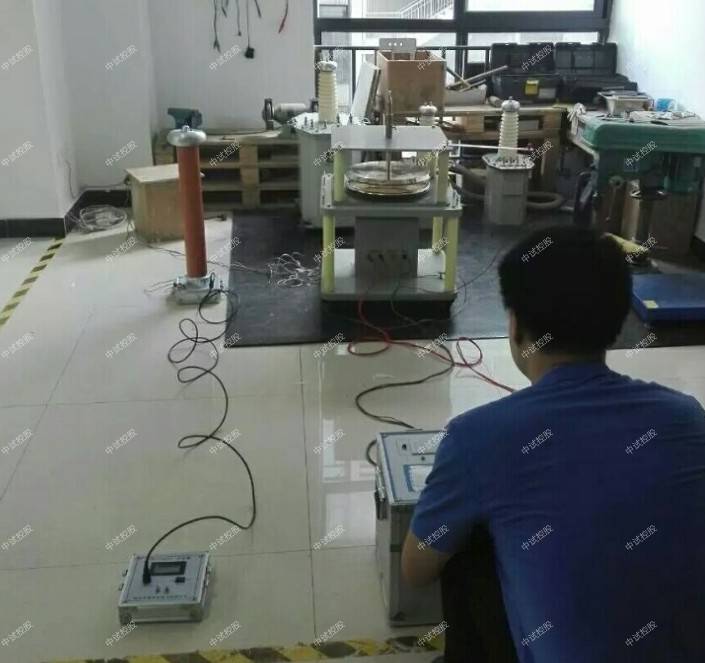

ZSML-20S绝缘子芯棒泄露电流试验装置
一、用途
绝缘芯棒泄露电流智能试验装置是根据zui新电力行业标准而设计的、性能先进的智能试验设备 ， 本设备专为绝缘芯棒样品的交流耐压测试而设计 ， 可测量芯棒样品的交流耐压和交流泄漏电流 。 中试控股设备由智能控制箱和高压电极组件两部分组成 。
二、特点
1. 320×240液晶显示器、高速热敏打印机 。
2. 绝缘芯棒泄露电流智能试验装置ZSYD-20高压电压、高压泄漏电流、低压电压、低压电流4路测量方式 ， 高精度传感器和高性能14位AD采集芯片 。
3. 人机对话全键盘操作方式 ， 智能化工作全过程 ， 自动方式和手动方式 。
4. 实时显示高压电压、高压泄漏电流、低压电压、低压电流 ， 时间及耐压结果 ， 显示直观明了 。
5. 完善的过压、过流保护 ， 任意设定输出电压、高压电流上限、低压电流上限和计时时间 。
6. 回零检测功能 ， 回零确定后才可进行试验 ， 安全可靠 。
7. ZSML-20S绝缘子芯棒泄露电流试验装置具有绝缘电阻测试功能 ， 直接反映被试品绝缘强度 。
8. 逼近式调压算法 ， 到达设定电压后自动耐压计时 ， 计时结束后自动降压回零 。
9. 超过设定高压电流或低压电流时自动切断电压输出 ， 降压回零 ， 并发生声光报警 。
10. 精良的软硬件抗干扰设计 ， 多种抗干扰手段 ， 适应恶劣电磁环境 。
三、整机技术参数
设备容量：2kVA
输入电压：220V
额定输入电流：9.1A
高压输出：0-20kV
额定输出电流：2.000mA
分辨率：0.1uA
电极zui大开距：50mm
电极zui大直径：￠150mm
设备固有泄漏：0.12mA/20kV（基本线性）
计时范围：0-999S
环境温度：－20℃至50℃
电压精度： ≤1.5% (F.S)± 5个字
电流精度： ≤1.5% (F.S) ± 5个字
四、操作方法及步骤：
1. 按照整机接线示意图的接线方式 ， 将控制器和高压源电极连接起来 。 （注意：升压变压外壳的接地点 ， 必须要可靠接入大地 。 ）
2. 抬起高压电极在高压电极间放入被试块 ， 用手拧紧移动电极上的固定螺钉 ， 然后再取出被试块（此举是为试验出相同电压下 ， 空气环境和设备本身的固有泄漏 ， 为后面加试品试验作准备 。 ） 。
3. 控制箱接入AC220V电源 ， 打开控制箱的电源开关进入主菜单 ， 按“确定”键进入“自动试验”主界面 ， 设置好所要试验的“目标电压值”和“耐压时间”（时间设置为60S） 。
4. 按开始进行“自动耐压试验” ， 等计时时间到后自动给出“高压电压值”和“泄漏电流值” ， 记住此时的“泄漏电流值”然后关掉控制箱电源 。
5. ZSML-20S绝缘子芯棒泄露电流试验装置将第二步取下的相同高度被试块放入电极间 ， 中试控股然后打开控制箱的电源 ， 按照第4步操作方法进行“自动耐压试验” ， 等时间到后自动给出“高压电压值”和“泄漏电流值” ， 再记住此时的“泄漏电流值”
6. 用第5步加了被试块所测得的“泄漏电流值”减去第4步没加被试块所测得的“泄漏电流值”就是被试块在额定电压下的“泄漏电流值” 。
7. 试验完成后关掉控制箱电源 ， 取下被试品试验完毕 。
8. 不同高度和直径的被试块 ， 都可以按照2-6的操作步骤进行同样的操作 ， 测出额定电压下的“泄漏电流值” 。
五、注意事项
1. 打开电源开关之前 ， 应先将电流调节钮按逆时针调至“零位” 。
2. 绝缘芯棒泄露电流智能试验装置ZSYD-20仪器应放置于干燥、通风 ， 无腐蚀性气体的室内 。
3. ZSML-20S绝缘子芯棒泄露电流试验装置请不要私自拆卸、分解或改造仪器 ， 否则有触电的危险 。
按上方法切换到“开始”确定后进行试验 ， 中试控股自动升压过程是自动升压到“输出电压”值 ， 然后自动进行计时 。
升压过程为逼近方式 ， 首先升到到接近目标值 ， 然后再进行微调 ， 保证高压电压值几乎为输出电压值 。

电压|绝缘芯棒泄露电流智能试验装置ZSYD-20
文章图片

交流耐压试验时注意以下几点:
(1)按试验电压标准耐压1min,在升压和耐压试验过程中不发生跳弧为合格 。
(2)在升压或耐压过程中,如发现下列不正常现象时应立即断开电源,停止试验,检査出不正常的原因:①电压表指针摆动很大;②发现绝缘子闪络或跳弧:③被试绝缘子发生较大而异常的放电声 。
(3)对运行中的35kV变电所内的支柱绝缘子,可以连同母线进行整体耐压试验,试验电压为100kV,时间为1min 。 但耐压试验完毕后,必须测量各胶合元件的绝缘电阻以检出不合格的元件 。
【电压|绝缘芯棒泄露电流智能试验装置ZSYD-20】(4)对于穿墙套管绝缘子,应根据实际状态进行加压 。 对变压器出线套管,如系35kV电压级,试验时套管内应充满油,下半部应浸入绝缘油中再加压 。 总之,对各种不同类型的被试品均应根据规程及其具体情况进行加压 。
