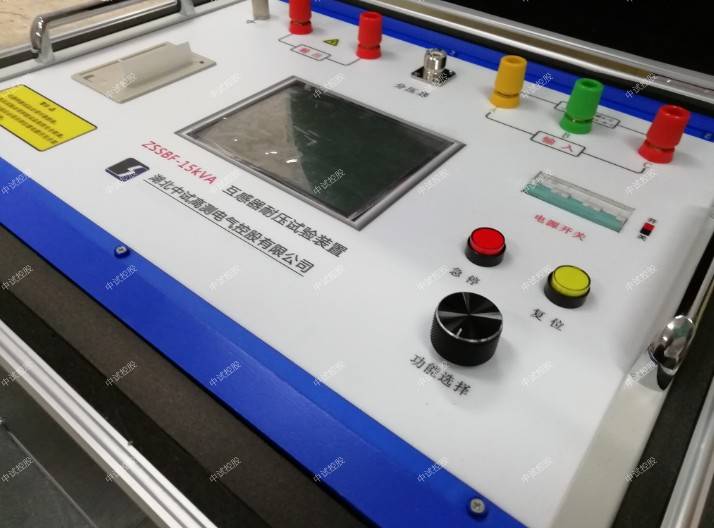

多倍频感应耐压测试装置
多倍频感应耐压测试装置（ZSDBF-10KVA 多倍频感应耐压试验装置）输出即为正弦波 ， 波形失真度小,波形畸变率 ＜3％ 。 不同于其他类型的变频电源装置 ， 脉宽调制型变频电源输出为方波 ， 输出经过波形整形而成的正弦波 。 多倍频电源试验装置体积小 ， 波形好 ， 装配方便 ， 操作简便 。 多倍频电源试验装置的核心组件——变频电源柜采用高性能微处理器控制 ， 全中文菜单显示 ， 具有自动化程度高 ， 保护迅速可靠 ， 人机界面友好等优点 。 中试控股多倍频感应耐压测试装置虽安装操作简便 ， 但误操作仍会引起意外事故 。 因此在使用前请务必仔细阅读使用说明 ， 以免对被试品及试验装置造成不必要的损坏 。

电源|多倍频感应耐压测试装置
文章图片

多倍频产品主要用途
多倍频感应耐压测试装置中试控股主要用于对被试品在不同电压及频率下进行感应、耐压试验的场合 ， 可以满足以下试验：

电源|多倍频感应耐压测试装置
文章图片

1、220kV及以下电磁电压互感器感应耐压；
2、35kV及以下配电变压器感应耐压（需配中间励磁试验变）；
【电源|多倍频感应耐压测试装置】3、可作为串联谐振试验装置的变频电源；
4、可作为工频单相调压器使用（满足呈容性PT的感应耐压试验） 。

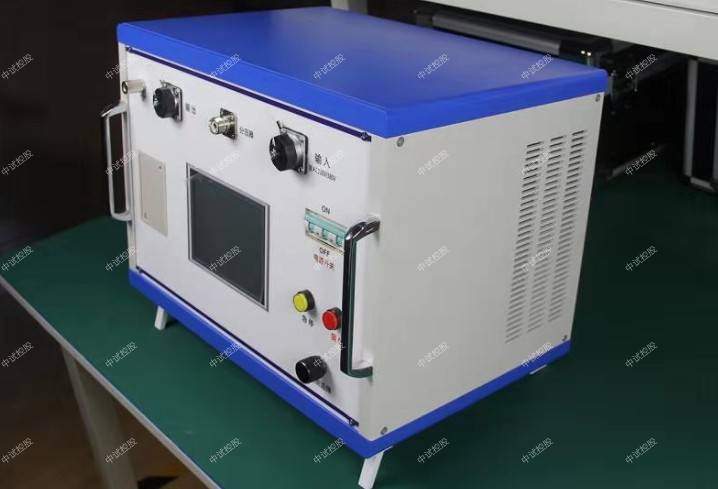

ZSDBF-10KVA 多倍频感应耐压试验装置、多倍频感应耐压测试装置
一、性能介绍
1.1概述
电压互感器（PT）是电力系统中的关键设备 ， 感应耐压试验是保证产品质量符合标准的一项重要试验 。 PT绕组的匝间、层间、段间及相间的纵绝缘感应耐压试验 ， 则是PT绝缘试验中的重要项目 ， 纵绝缘试验需通过变频电源装置施加试验电压 ， 进行耐压试验 。 对PT进行感应耐压试验可帮助工作人员及时发现问题 ， 避免造成严重后果 。
我中试控股的感应耐压试验装置采用微机控制 ， 结合先进的变频及高速采样技术设计制造 ， 比传统的三倍频发生器效率高 ， 输出电压稳定 ， 测量精度高 ， 重复性好 ， 并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能 ， 操作极其简单 。 仪器采用背光式大屏幕液晶显示 ， 全中文操作界面 ， 带实时时钟和微型打印机 。 仪器采用一体化结构 ， 重量轻 ， 便于携带 。
注意：最小分辨率为0.1Hz的步进变化 ， 不仅可用于PT的感应耐压试验 ， 还能用于其它需要使用变频电源的场合 。
主要特点：

电源|多倍频感应耐压测试装置
文章图片

一机多用 不仅可做互感器感应耐压试验 ， 还可兼做伏安特性试验 。
防止容升 配合高阻抗电容分压器 ， 能直接监测一次侧的高压自动完成感应耐压试验 。
操作简单 加压可分全自动加压和手动加压 ， 可选30Hz～200Hz频率范围恒压输出 。
保护全面 仪器具有完善的过压和过流保护功能 ， 且均可由用户设定 。
显示清新 中试控股采用背光式大屏幕液晶屏 ， 显示清晰 ， 操作界面简单明了 。
打印快速 多倍频感应耐压测试装置仪器内装微型高速热敏打印机 ， 可快速打印显示内容 。
实时时钟 能记录测量的日期和时间 ， 并在液晶屏上显示当前时间 。
数据存储 可存储92组数据 ， 存满后还可覆盖 。
抗震性能 采用抗震设计 ， 长途运输中的颠簸不会损坏仪器 。
1.2技术指标
工作条件： 环境温度：-10℃～50℃ 相对湿度：30%～90%
供电电源： 三相AC380V±10%或AC220±10% 50 Hz±5 Hz
如用AC220V供电 ， 功率减半
输出频率： 固定频率：50Hz、75Hz、100Hz、150Hz、200Hz
可调频率：30Hz～200Hz 调节细度0.1 Hz
输出电压： 30～350V正弦波
输出功率： 10KW
最大输出电压： 400V
最大输出电流： 25A
电压最小分辨率：0.01V
电流最小分辨率：0.001A
电压电流精度： ±1%
外形尺寸（mm）： 440（长）×350（宽）×340（高）
仪器重量： 约27kg
1、感应耐压试验装置 1台
2、电源输入线（AC220V和AC380V） 各1套
3、输出线 1套
4、分压器 1台
5、分压器连接线 1根
6、高压硅胶线 1根
7、接地线 2根
8、打印纸 2卷

电源|多倍频感应耐压测试装置
文章图片

多倍频感应耐压测试装置多倍频耐压试验新方法：电磁式电压互感器感应耐压试验
《电气装置安装工程 电气设备交接试验标准》GB50150-2006中的第9.0.5条 ， DL/T596-1996《电力设备预防性试验规程》中的第7.2.1条 ， 均要求对电磁式电压互感器（包括电容式电压互感器的电磁铁单元）和变压器进行倍频感应耐压试验 ， 对线圈式的电气产品进行匝间、段间、层间的倍频、倍压试验 ， 以考核被试品的绝缘耐压水平 。
中试控股专注多倍频感应耐压试验 ， 有着2000多场次的数据案例 ， 着手研究 ， 成功完成电磁式电压互感器感应耐压试验技术的研究 ， 电磁式电压互感器感应耐压试验技术 ， 中试控股成功完成300多场次的多倍频感应耐压试验 。
电磁式电压互感器感应耐压试验可以输出更高的频率 ， 采用了7.5kVA多倍频发生器（输出50、100、150、200 Hz） ， 下面电磁式电压互感器感应耐压试验数据 ， 来源于2台电压互感器 ， 进行感应耐压试验 ， 电磁式电压互感器感应耐压试验数据见下表：
电磁式电压互感器感应耐压试验结果小结：
1、当试验频率从150Hz变为200Hz时 ， 铁芯更不容易饱和；

电源|多倍频感应耐压测试装置
文章图片

2、用7.5KVA多倍频感应耐压试验装置 ， 可以完成感应耐压试验；
2.1 、在100/3绕组 ， 独立完成试验；
2.2 、在100/根3绕组 ， 增加一个中间变压器160V/450V ， 可以成功完成电磁式电压互感器感应耐压试验；
3、多倍频感应耐压测试装置配置了分压器 ， 可以满足规程：必须在高压端监测测电压的要求 ， 避免了容升电压的影响 。
4、在做多倍频感应耐压试验（电磁式电压互感器感应耐压试验）时 ， 中试控股多倍频比三倍频有输出频率多、体积小、重量轻的优势 。
