3D打印人大致有两种
对自动切片非常信任的人
以及对手动设置切片更信任的人
笔者虽然是前者 , 但不得不承认 , 对于一些结构复杂的模型 , 自动切片仍然不够聪明
经常有人问 , 切片时怎么手动增加或删除支撑
以往我们需要借助S3D等切片软件来达到目的 。
而现在 , 我们的新版本JG终于支持了手动加减支撑 , 只需要4步 。
第一步:导入模型后 , 点击平台左侧最下面的图标 , 该图标为设置网格区域 。
文章图片
第二步:点击后 , 再次点击模型上需要额外产生支撑的区域(即底部非红色区域) , 即会在模型上产生一块半透明方块 , 即网格区域 , 可多次点击来重复产生 。 完成后后再次点击左侧的图标 , 即可关闭生成网格区域的功能 。
文章图片

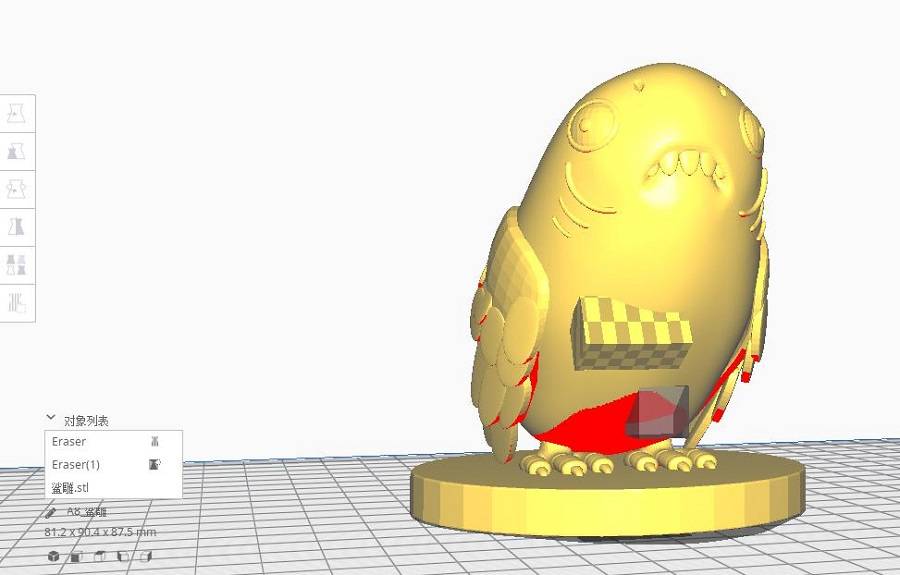

第三步 , 选中生成的网格区域 , 点击左侧倒数第二个图标 , 即将该网格区域设置为生成支撑区域 , 网格将显示为竖纹 , 这意味着设置成功了 。 而选择最后一个图标 , 将设置为“不支持重叠”区域 , 显示为半透明状(其实就是生成网格时 , 就是默认为不支持重叠) 。
文章图片
【反馈|新版本JG软件终于支持手动加减支撑,你知道怎么使用吗?】
文章图片
第四步:选中网格区域 , 可同样地通过左侧的功能图标进行移动、缩放、旋转 。 确定好大小、位置、角度后 , 便可以点击切片了 。
文章图片
最后我们看看切片后的效果:

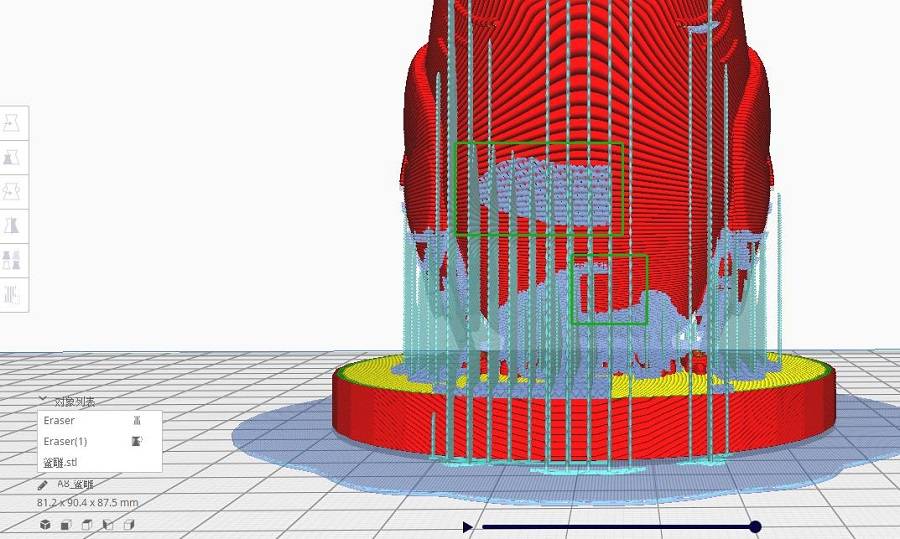

这是经过上述4步中设置的切片:
文章图片

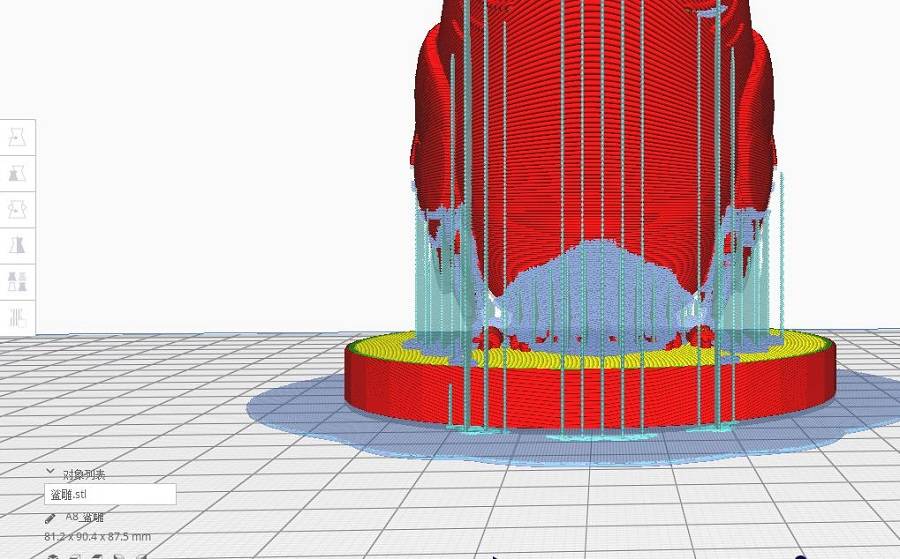

这个是没有设置网格区域的正常切片:
文章图片
为了方便大家直观看到支撑效果 , 我增加了支撑接触面 。 可以看到 , 设置的支撑区域增加了额外增加一块支撑 , 而下方的支撑则空出了一块区域不再有支撑 。 也就是说我们通过设置网格区域达到了增加或减少支撑的目的 。
另外还有个值得注意的地方:
文章图片
从设置为支撑的网格方块的放大图来看 , 可以发现 , 支撑是以方块的顶部(Z轴方向)为边界的 , 该边界往下则会一直生成支撑到接触平台 。 在摆放网格方块增加支撑的时候 , 需要注意这点 。
该网格区域其实不仅仅是用于修改支撑 , 它还能在诸如模具打印、多料组合打印中发挥作用 , 相当于一个切片软件中的编辑器 , 通过它能尝试更多的创意 , 欢迎大家使用该功能去探索不一样的玩法 。
为了给大家提供更好的使用体验
特向大家征集JG4.8.4切片软件BUG/问题反馈
只要您发现反馈后得到验证 , 即可领取一卷1KG耗材
本次反馈征集为期2周 , 即至4月2日00:00
欢迎大家使用JG4.8.4并通过微信公众号反馈您的宝贵意见
