MVDet|ECCV 2020 利用多相机(multi-view)处理严重遮挡下的行人检测和保持社交距离
Jiangmen
作者：澳洲国立大学在读博士 侯云钟
ECCV 2020系列文章专题
第·17·期
本文将分享 澳洲国立大学在读博士侯云钟在ECCV 2020上的新工作 。 一直以来 ， 遮挡问题严重影响了识别、检测等诸多计算机视觉系统的性能 。 在这篇文章中 ， 作者提出的 MVDet模型通过联合考虑多个相机 ， 极大缓解了遮挡对检测系统的影响；此外 ， 文章还提出了一个 新的仿真数据集 MultiviewX 。 文章中提出的多相机检测模型 ， 也可以应用在 保持社交距离（social distancing）中 ， 对抗击疫情提供技术上的支持 。
文章图片
https://arxiv.org/abs/2007.07247
代码链接：
https://github.com/hou-yz/MVDet
文章图片
真实数据集Wildtrack上效果可视化
文章图片
仿真数据集MultiviewX上效果可视化
问题提出：多相机（multi-view）系统
文章图片
下：地面上（鸟瞰） ， 多个相机的视野（field of view）交集 。
在一个多相机系统中 ， 包含多个同步、有公共视野、标定好的相机 。 在多相机检测系统中 ， 由于相机参数已知 ， 可以通过假设行人3D包围框（3D bounding box）的直径和高度 ， 计算得到每个相机中的2D包围框（2D bounding box） 。 因此 ， 多相机检测一般在地面（俯瞰）上评估行人的检测效果 。
利用多相机进行检测 ， 还有两个亟待解决的问题：
1.如何联合考虑多个相机的信息？
2. 如何联合考虑地面上相邻位置 ， 以做出联合判断？（对于不清楚的位置 ， 如果周围没有其他人 ， 则大概率该位置无人；若周围十分拥挤 ， 则大概率该位置有人）
文章图片

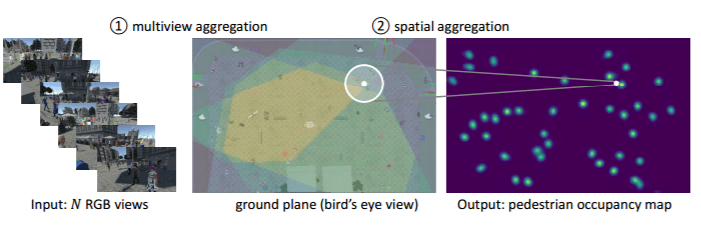

多相机系统的输入输出；以及需要解决的两个问题
解决方法：MVDet网络
1. 联合考虑多相机
文章图片

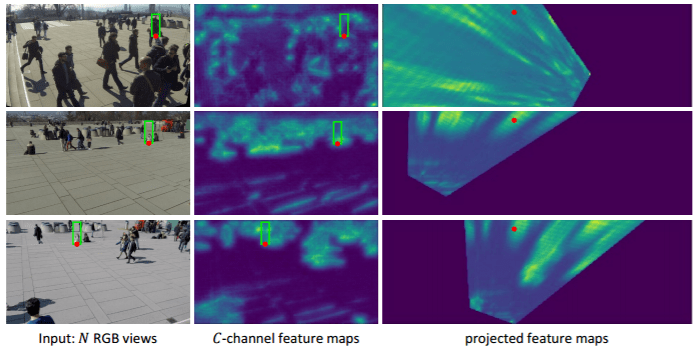

多相机信息聚合：之前的工作使用anchor box（绿框）代表相机内一个位置的行人信息；本文使用一种anchor-free方法 ， 通过行人脚的位置的feature vector表示该位置的信息
1）anchor-free的行人信息表示
之前工作一般利用相机参数和行人3D形状 ， 计算每个相机内 ， 对应每个位置的anchor box 。 之后 ， 再利用anchor box feature（以及ROI pooling）表示该位置的行人信息 。 但是 ， 这一类anchor box形状不一定准确 ， 导致聚合的信息不准（上图白衣女士坐在地上 ， 导致anchor box feature很大一部分都在描述背景而非行人 ， 严重影响检测） 。
本文中 ， 作者使用了一套anchor-free的信息表示方法 。 对于地面上每个位置 ， 直接选取该位置的feature vector作为代表（该feature vector也同时表示站在该处行人的信息） 。
2）利用feature map的投影变换进行多相机信息聚合
利用相机参数 ， 可以得到图片像素和地面上坐标的对应关系 。 通过一组地面坐标和一组图像像素的对应 ， 可以建立出一张参数化的sampling grid 。
文章图片
该sampling grid完全可导 。 上图给出了利用sampling grid对RGB图像投影的实例 。 同理 ， 我们可以对feature map进行投影；并通过连接（concatenate）多张投影后的feature map ， 完成anchor free的多相机信息聚合 。
2. 联合考虑地面相邻位置
1）通过大卷积核卷积联合考虑地面相邻位置
文章图片
从左至右依次为：不用大卷积核卷积的系统输出；使用大卷积核卷积的系统输出；真值
之前工作一般利 用条件随机场（conditional random field）完成这一任务 。 本文中 ， 作者使用 拥有大卷积核（大感受野）的卷积 ， 完成这一操作 ， 并得到 全卷积的检测器 MVDet 。
文章图片

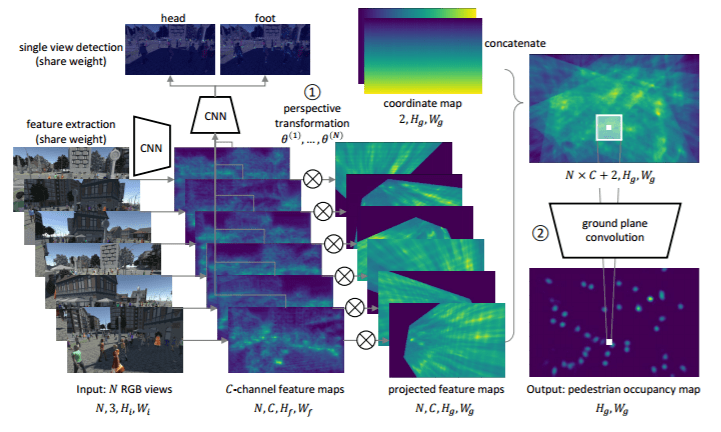

MVDet检测器系统框图 。 输入多张图片后 ， 利用共享权重的CNN提取出多张feature map ， 投影后串联得到对整个场景的信息表述 ， 并通过大卷积核卷积 ， 输出最终结果 。 监督来自两处：最终输出的地面上行人位置图（occupancy map）；以及单目检测结果（辅助） 。
3. 训练及监督
训练中 ， MVDet主要使用地面上行人位置图作为监督 。 为了进一步提高性能 ， 可以加入单目检测作为辅助（可选） 。
4. 测试
测试时在网络输出后加入 非极大值抑制（NMS）即可 。
实验验证
1. 仿真数据集MultiviewX

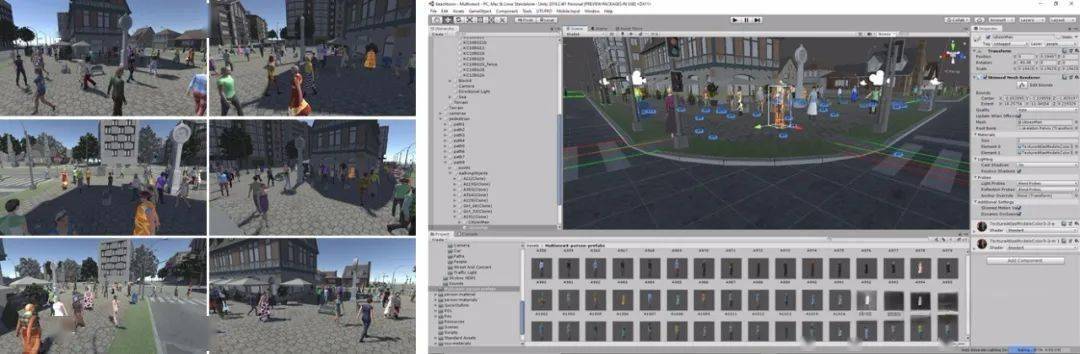

利用Unity引擎以及PersonX数据集中提供的3D行人模型 ， 我们创建了 一个3D仿真multiview detection数据集 ，MultiviewX 。
文章图片
2. 性能

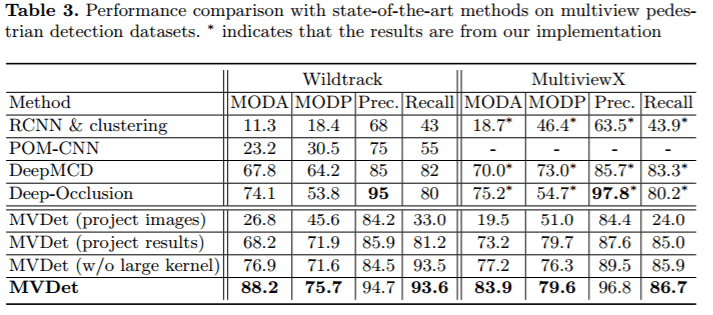

在真实数据集上 ，MVDet超出之前state-of-the-art方法14.1% MODA性能 。 相比使用Faster RCNN进行单目检测（RCNN projected） ， MVDet性能更是远远超出 。
文章图片
3. 帮助保持社交距离
由于MVDet直接输出地面上的行人位置图 ， 且对遮挡比较鲁棒 ， 该方法也可以帮助保持社交距离 。
作者介绍：
【MVDet|ECCV 2020 利用多相机(multi-view)处理严重遮挡下的行人检测和保持社交距离】侯云钟 ， 2018年获得清华大学电子工程系学士学位 。 2019年至今 ， 在郑良老师和Stephen Gould老师指导下 ， 在澳洲国立大学（Australian National University）攻读博士学位 。 目前 ， 他已经在CVPR ， ECCV上发表一作文章 。 研究兴趣包括计算机视觉和深度学习 。
