解决方案|安科瑞电气设备温度监控解决方案( 七 )


文章图片


解决方案|安科瑞电气设备温度监控解决方案
文章图片

探针调节

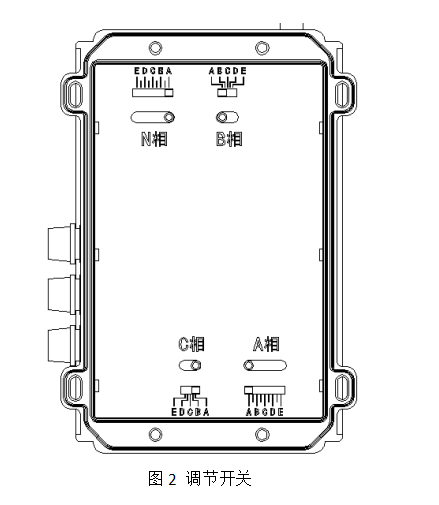

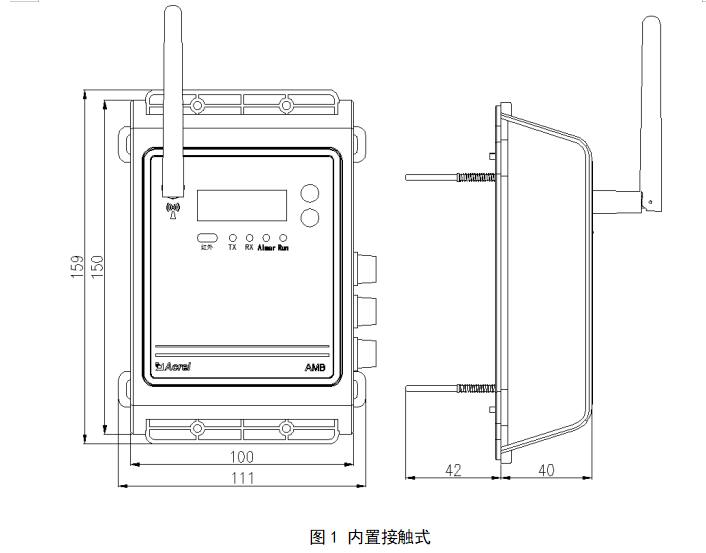

内置接触式装置A、B、C、D四根探针可左右调节 , 以适应不同相间距的母排 , 具体可兼容10mm-18mm间距的母排 , 探针分为A、B、C、D、E 5个档位(见下图3) , 每个档位对应间距为10mm、12mm、14mm、16mm、18mm 。 安装时只需将探针调至母排对应间距的档位即可 。

解决方案|安科瑞电气设备温度监控解决方案
文章图片

测温系统
概述
Acrel-2000T无线测温监控系统通过RS-485总线或以太网与间隔层的设备直接进行通信 , 系统设计遵循国际标准IEC 60870-5-103、IEC 60870-5-104、Modbus RTU、Modbus TCP等传输规约 , 安全性、可靠性和开放性都得到了极大地提高 。 系统具有遥信、遥测、遥控、遥调、遥设、事件报警、曲线、棒图、报表和用户管理功能 。 可以监控无线测温系统的设备运行状况 , 实现快速报警响应 , 预防严重故障发生 。
系统参数
硬件:内存4G , 硬盘500G , 以太网口 。
显示器:21寸 , 分辨率1280*1024 。
操作系统:Windows 7 64位简体中文旗舰版 。
数据库系统:Microsoft SQL Server 2008 R2 。
通讯协议:IEC 60870-5-103、IEC 60870-5-104、Modbus RTU、Modbus TCP等国际标准通信规约
系统功能
实时监测:以配电一次图的形式直观显示各测温节点的温度数据及有关故障、告警等信息
温度查询:温度历史曲线、温度实时曲线、实时数据查询
运行报表:查询各回路设备运行温度报表
实时报警:弹出事件报警窗口、实时语音报警、短信告警
历史事件查询:对所有告警事件记录进行存储和管理 , 方便用户进行查询统计、事故分析
用户权限管理:为保障系统安全稳定运行 , 设置了用户权限管理功能
定值设置:用于修改高温定值、超温定值
可选Web平台/APP服务器

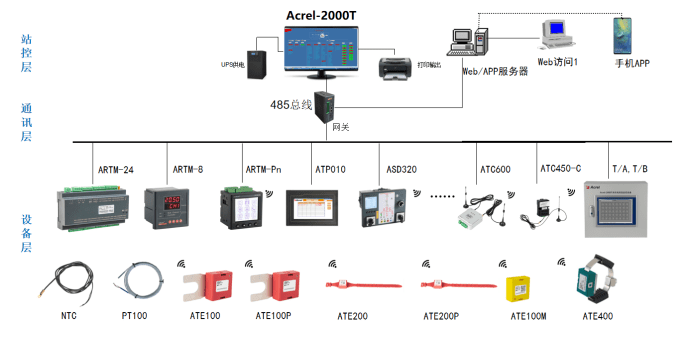

系统拓扑图

解决方案|安科瑞电气设备温度监控解决方案
文章图片

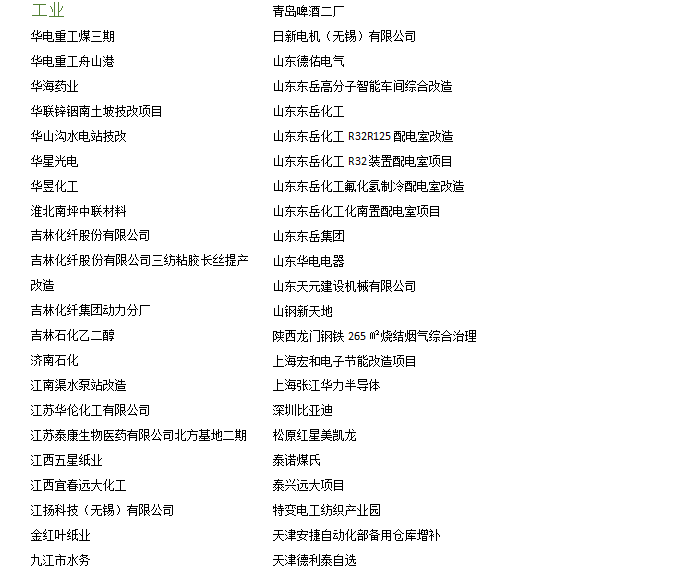

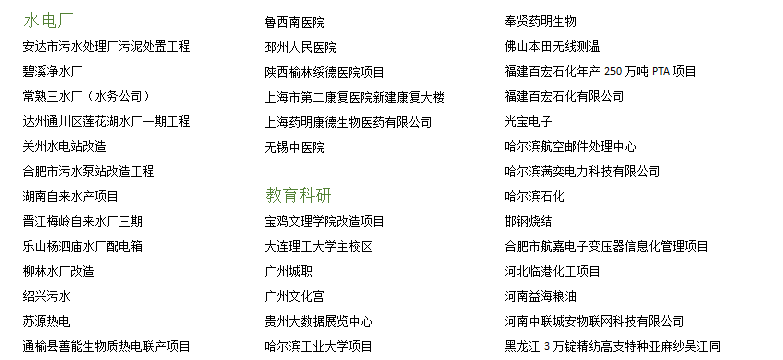

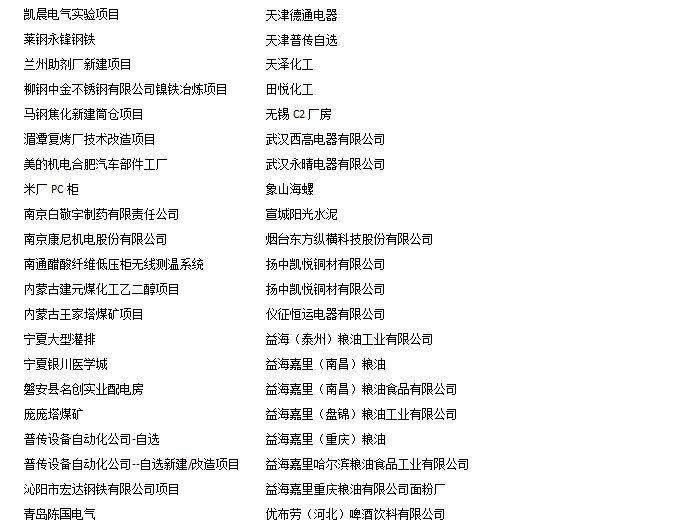

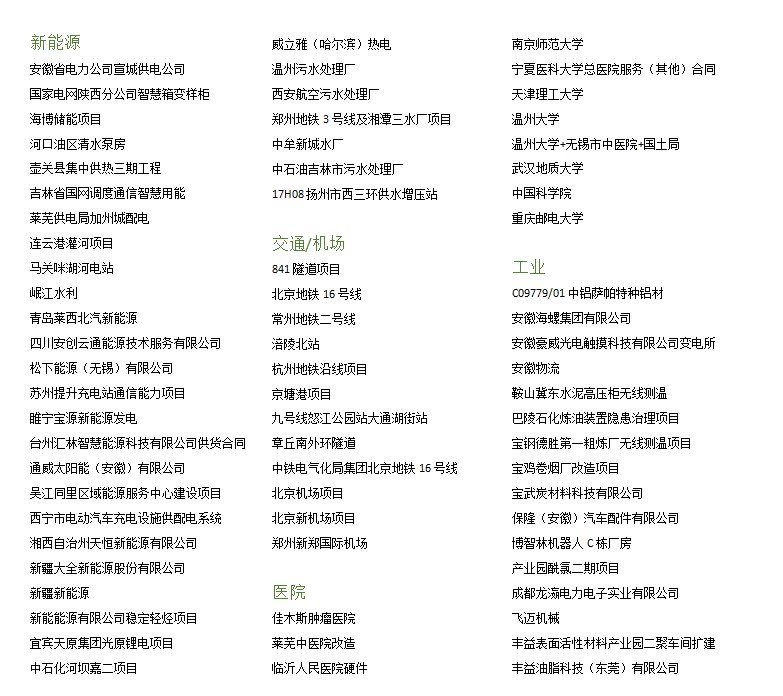

业绩表

解决方案|安科瑞电气设备温度监控解决方案
文章图片


解决方案|安科瑞电气设备温度监控解决方案
文章图片


解决方案|安科瑞电气设备温度监控解决方案
文章图片


解决方案|安科瑞电气设备温度监控解决方案
文章图片
