状态|GD&T 系列 - 最大实体公差带偏移( 三 )

系列 尺寸 实体 状态 补偿 基准 特征 偏移 公差 检具 GD&


那么接下来 ， 我们来说明一下针对这个标注 ， 该如何设计检具：

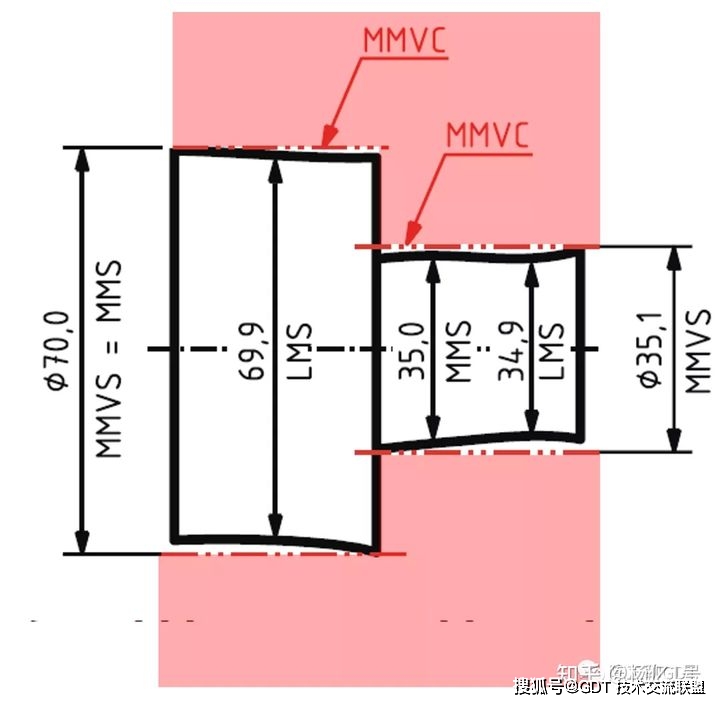

1.当右侧轴的直径在最大实体状态时 ， 同轴度的公差是0.1mm 。 当轴的直径不在最大实体状态时 ， 直径的偏差量 ， 可以补偿给同轴度公差 。 因此 ， 我们只要关注孔在MMC状态下 ， 所占用的区域即可 。 2.当左侧轴的直径不在最大实体状态时 ， 直径的偏差量 ， 可以允许右侧轴的轴线 ， 在相应的区域内平移 。 需要注意的是 ， 这里所说的平移 ， 与上一条所说的补偿不同 ， 并不放大公差带 。 也就是说 ， 平移之后的公差带大小仍然不变；只是位置可以移动 。 ?在这里我们解释一下偏移和补偿 的区别：?偏移指的是公差带的位置可以移动 ， 但是公差带的大小(这个例子中是直径)不变?补偿指的是公差带的大小会变大?有的人会认为 ， 对于一批零件来说 ， 它们会向不同的方向偏移 ， 从而看起来像是公差带放大了 ， 这个说法是错误的 。 对于公差尺寸标注 ， 针对的都是某一个零件 ， 而不是某一批零件 。 对于任意一个单独的零件来说 ， 公差带偏移 - 最大实体状态并不能扩大公差带的尺寸 。 3.综上所述 ， 我们设计的检具如下,红色区域为检具的形状 。 可以看到 ， 此时我们的检具不需要使用活动机构来找到被测圆柱段和基准特征圆柱的轴线 。 这也是最大实体补偿和基准偏移-最大实体状态给我们带来的便利之一 。

状态|GD&T 系列 - 最大实体公差带偏移
文章图片

实际上 ， 对于大部分我们日常使用的检具 ， 不管有没有公差补偿和基准偏移 ， 往往都是按照第二种方式进行设计的 。 严格意义来说 ， 检具的设计是不符合图纸的 。 实际上为了方便起见 ， 也都默认使用了

状态|GD&T 系列 - 最大实体公差带偏移
文章图片


状态|GD&T 系列 - 最大实体公差带偏移
文章图片

【状态|GD&T 系列 - 最大实体公差带偏移】
状态|GD&T 系列 - 最大实体公差带偏移
文章图片
