方向|中考物理滑轮、杠杆、机械效率重要知识点解析

支点 距离 动力 物理 机械 方向 阻力 杠杆 滑轮 斜面 作用点 力臂 滑轮组

杠杆
1.定义：在力的作用下绕着固定点转动的硬棒叫杠杆 。
说明：
①杠杆可直可曲 ， 形状任意 。
②有些情况下 ， 可将杠杆实际转一下 ， 来帮助确定支点 。 如：鱼杆、铁锹 。
2. 五要素——组成杠杆示意图 。

方向|中考物理滑轮、杠杆、机械效率重要知识点解析
文章图片

①支点：杠杆绕着转动的点 。 用字母O 表示 。
②动力：使杠杆转动的力 。 用字母 F1 表示 。
③阻力：阻碍杠杆转动的力 。 用字母 F2 表示 。
说明：动力、阻力都是杠杆的受力 ， 所以作用点在杠杆上 。
④动力、阻力的方向不一定相反 ， 但它们使杠杆的转动的方向相反
⑤动力臂：从支点到动力作用线的距离 。 用字母l1表示 。
阻力臂：从支点到阻力作用线的距离 。 用字母l2表示 。
画力臂方法：
一找支点、二画线、三连距离、四标签
⑴ 找支点O；
⑵ 画力的作用线（虚线）；
⑶ 画力臂（虚线 ， 过支点垂直力的作用线作垂线）；
⑷ 标力臂（大括号） 。
3.研究杠杆的平衡条件
①杠杆平衡是指：杠杆静止或匀速转动 。
②实验前：应调节杠杆两端的螺母 ， 使杠杆在水平位置平衡 。 这样做的目的是：可以方便的从杠杆上量出力臂 。
③结论：杠杆的平衡条件（或杠杆原理）是：
动力×动力臂＝阻力×阻力臂 。 写成公式F1l1=F2l2 也可写成：F1 / F2=l2 / l1
解题指导：
分析解决有关杠杆平衡条件问题 ， 必须要画出杠杆示意图；弄清受力与方向和力臂大小；然后根据具体的情况具体分析 ， 确定如何使用平衡条件解决有关问题 。 （如：杠杆转动时施加的动力如何变化 ， 沿什么方向施力最小等 。 ）
解决杠杆平衡时动力最小问题：
此类问题中阻力×阻力臂为一定值 ， 要使动力最小 ， 必须使动力臂最大 ， 要使动力臂最大需要做到
①在杠杆上找一点 ， 使这点到支点的距离最远；
②动力方向应该是过该点且和该连线垂直的方向 。

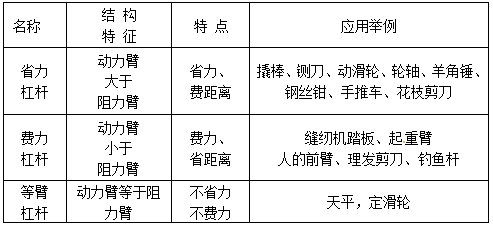

4.应用：

方向|中考物理滑轮、杠杆、机械效率重要知识点解析
文章图片

说明：应根据实际来选择杠杆 ， 当需要较大的力才能解决问题时 ， 应选择省力杠杆 ， 当为了使用方便 ， 省距离时 ， 应选费力杠杆 。
滑轮
1.定滑轮：

方向|中考物理滑轮、杠杆、机械效率重要知识点解析
文章图片

①定义：中间的轴固定不动的滑轮 。
②实质：定滑轮的实质是：等臂杠杆
