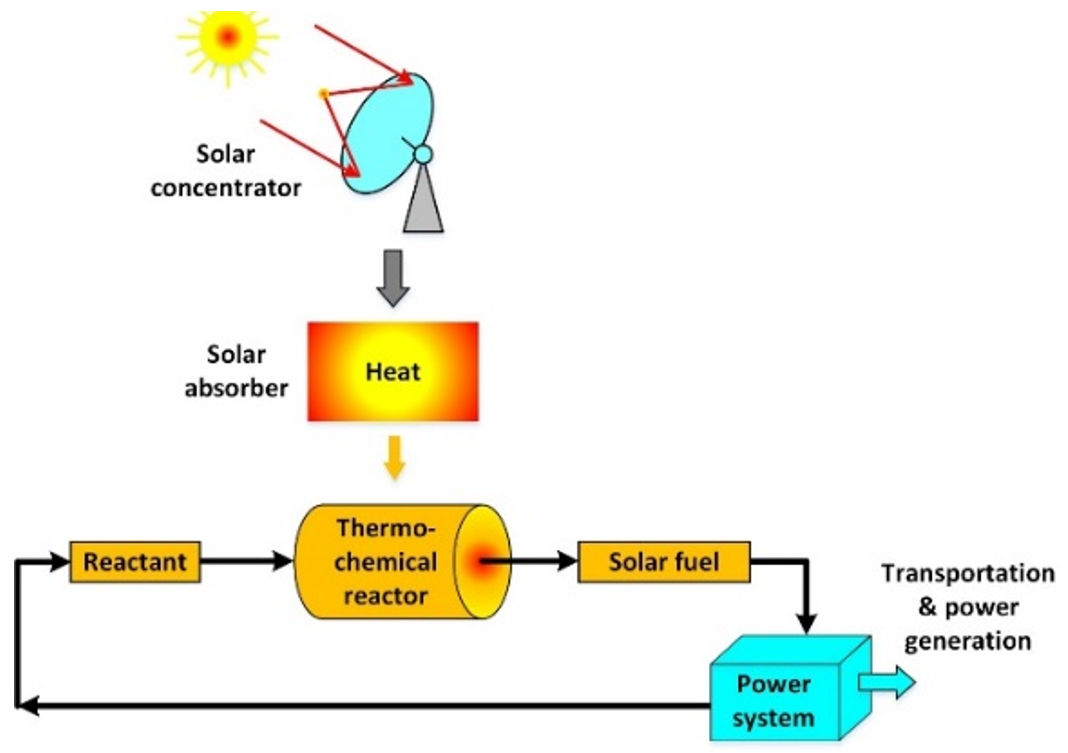

图2 太阳能热化学储能系统

本文图片

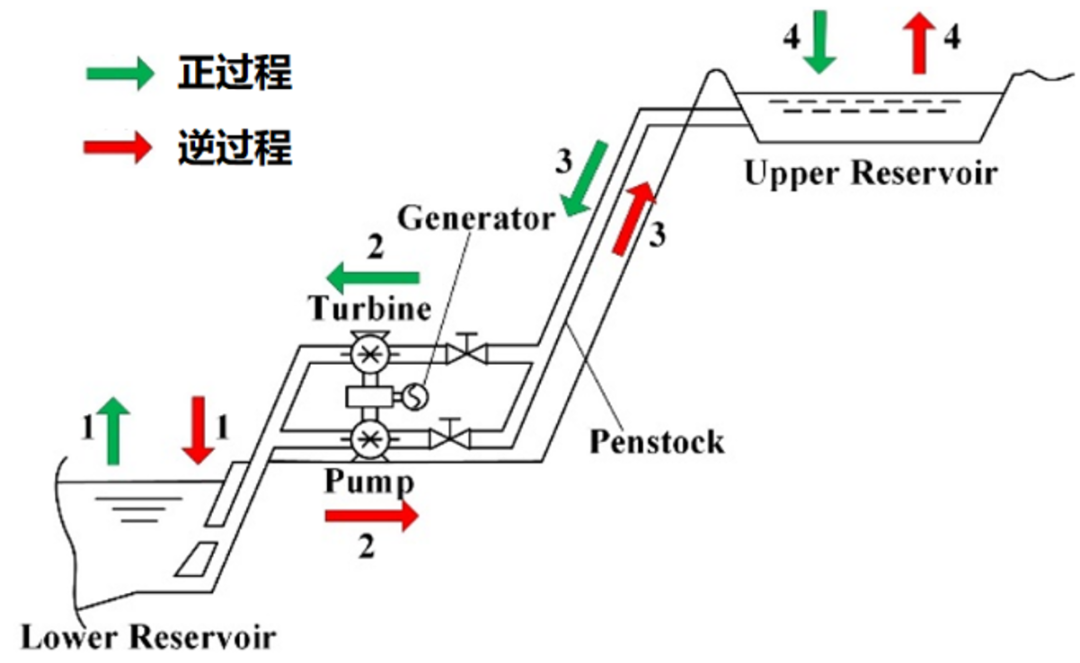

图3 抽水蓄能系统
压缩空气储能系统
压缩空气储能系统是以高压空气压力能作为能量储存形式，并在需要时通过高压空气膨胀做功来发电的系统，其技术原理发展自燃气轮机。
燃气轮机是由高速旋转叶轮构成的，将燃料燃烧产生的热能直接转换成机械功对外输出的回转式动力机械。由于其具有功率密度大（体积小、重量轻）、起动速度快、少用或不用冷却水等一系列优点，从1906年世界上第一台燃气轮机诞生至今，燃气轮机技术已经进入航空、航海、电力、工业压缩输送等领域并得到了迅速的发展。

本文图片

图4 燃气轮机技术在航空等领域的应用

现代燃气轮机由压缩机、燃烧室和膨胀机组成，压缩机和膨胀机均为高速旋转的叶轮机械，是气流能量与机械功之间相互转换的关键部件。其基本工作过程为环境空气被压缩机压缩到高压，然后压缩空气和燃料流入燃烧室进行燃烧，产生高压高温气流，在膨胀机内膨胀产生轴功。

本文图片

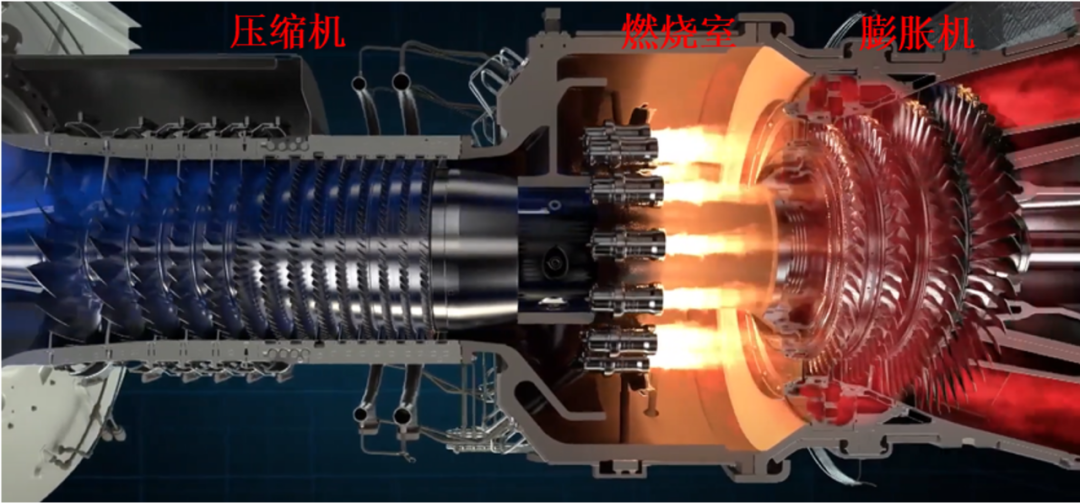

图5 燃气轮机组成及工作过程

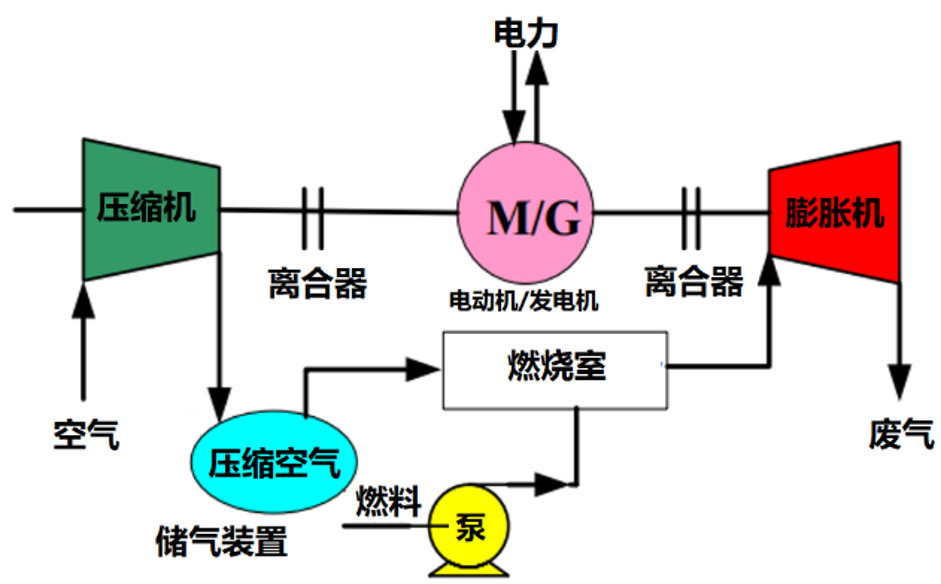

由于压缩机和膨胀机安装在一根轴上，压缩机消耗的能量由膨胀机提供（压缩机是为了提升工质压力，便于膨胀机做功），如果压缩机和膨胀机安装在不同的轴上，则压缩过程和膨胀过程可以分开，这就形成了压缩空气储能技术(压缩空气储能系统)的基本雏形。
储能时段，压缩空气储能系统利用风/光电或低谷电能带动压缩机，将电能转化为空气压力能，随后高压空气被密封存储于报废的矿井、岩洞、废弃的油井或者人造的储气罐中；释能时段，通过放出高压空气推动膨胀机，将存储的空气压力能再次转化为机械能或者电能。
压缩空气储能系统与燃气轮机的不同之处在于燃气轮机的压缩机和膨胀机是同时处于工作状态，而压缩空气储能系统中的压缩过程和膨胀过程却是分时进行工作。
