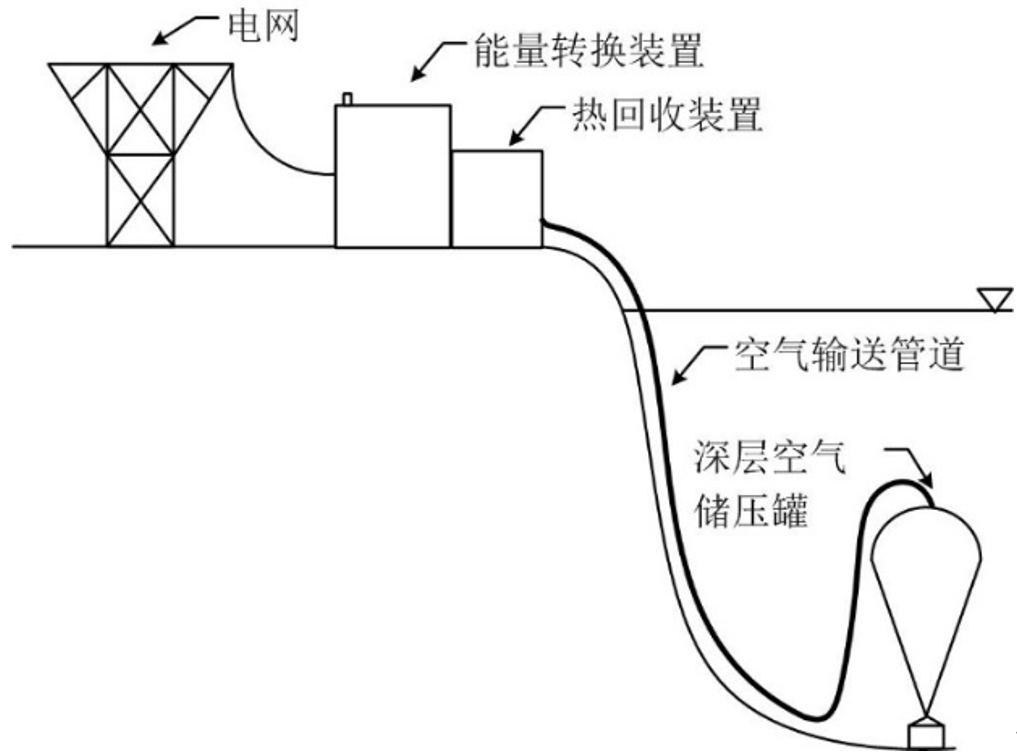

图10 一种UW-CAES系统原理图
液态压缩空气储能系统(LAES)
借助于空气降温液化技术 , LAES系统通过添加流程使空气以液态形式储存 , 如图为一种LAES系统的流程图 , 储能时 , 经过压缩机的高压空气进入回热器降温和降压设备进行液化 , 被液化的常压低温液态空气储存在储液罐中;释能时 , 液态空气经过低温泵升压、回热器升温 , 然后进入燃烧室 , 与燃料混合燃烧后进入膨胀机膨胀做功 。 LAES系统中空气以液态形式储存 , 相对于传统压缩空气储能 , 其具有不受地理环境限制、能量密度大的优点 。 但是其依赖化石燃料输入 , 系统性能受回热器的影响较大 。



膨胀机|超大号电池——压缩空气储能技术的“前世今生”
本文图片

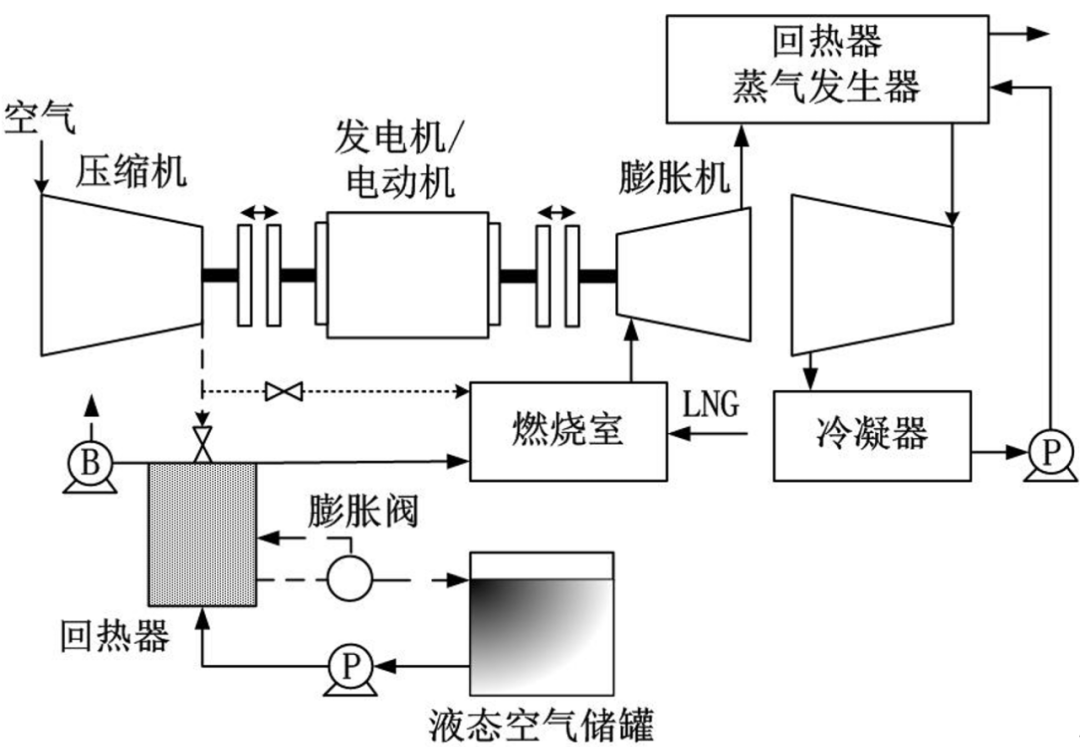

图11 一种LAES系统原理图
超临界压缩空气储能系统(SC-CAES)
SC-CAES系统为陈海生研究员提出 , 其利用空气的超临界特性 , 在蓄热/冷过程中高效传热/冷 , 并将空气以液态形式储存 , 实现系统高效和高能量密度的优点 , 系统兼具 TS-CAES和LAES的特点 , 同时摆脱了依赖大型储气室和化石燃料的问题 。 如图为一种SC-压缩空气储能系统原理图 , 其工作原理为:在用电低谷 , 空气被压缩到超临界状态(T&132K , P&37.9bar) , 并在蓄热/换热器中冷却至常温后 , 利用存储的冷能将其等压冷却液化 , 经节流/膨胀降压后常压存储于低温储罐中 , 同时空气经压缩机的压缩热被回收并存储于蓄热/换热器中;在用电高峰 , 液态空气经低温泵加压至超临界压力后 , 输送至蓄冷/换热器被加热至常温 , 再吸收储能过程中的压缩热后经膨胀机膨胀做功 , 同时液态空气中的冷能被回收并存储于蓄冷/换热器中 。


膨胀机|超大号电池——压缩空气储能技术的“前世今生”
本文图片

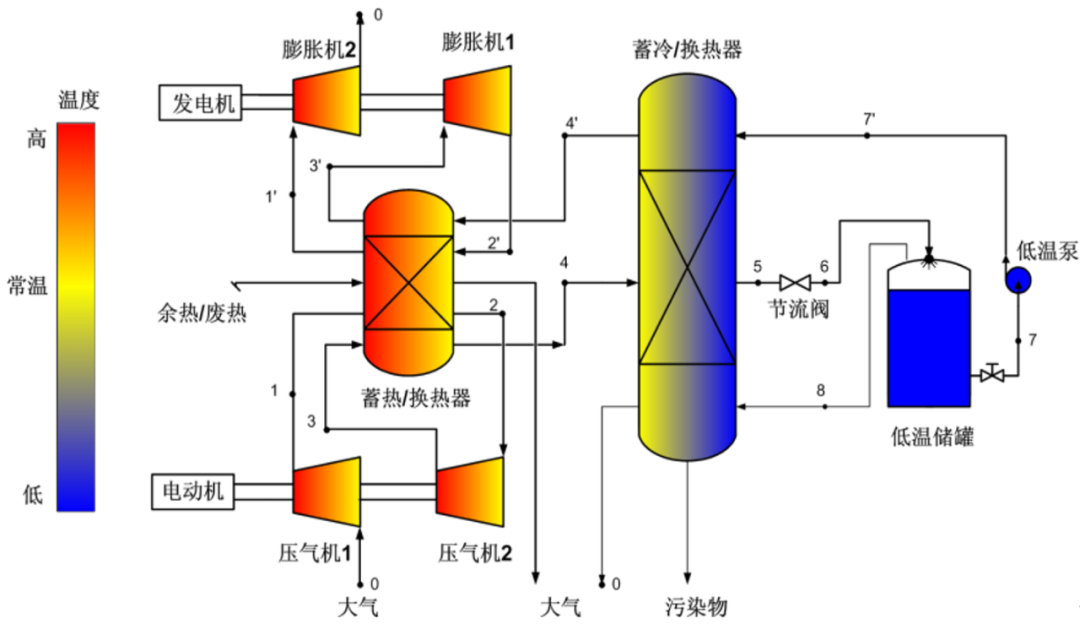

图12 一种SC-CAES系统原理图
综上 , 各类压缩空气储能技术均具有其自身优势和一定的局限性 , 但整体来看 , 蓄热式压缩空储能系统效率较高 , 具备较为成熟的技术 , 加之我国有大量的盐洞、废弃矿洞 , 利用已有洞穴建设低成本的压缩空气储能系统非常有发展前景 , 因此TS-CAES系统有望在未来几年得到广泛关注和应用 。
LAES系统和SC-CAES系统由于具有较高的能量密度 , 占地面积小 , 将在无天然洞穴地区受到越来越多的青睐 , 特别是SC-CAES系统还具有较高效率的优点 , 其吸引力将更大 , 但目前仍需进行进一步的技术突破 , 提高系统效率 。 UW-CAES系统由于其工作环境 , 有望在海洋中得到一定应用 , 未来水下储气装置技术成熟后 , 可在海洋环境如海上风电储存方面得到一定应用 。
