测温方案
在由众多发电、输电、变电、配电及用电设备连接而成的电力系统中 ， 为避免因温度超高 ， 导致设备老化 ， 设备烧坏 ， 供电中断 ， 一次设备起火爆炸等严重事故 。 因此 ， 对各电气节点进行长期的温度监测能有效的避免因严重故障而造成用户的人身伤害及经济损失 。
为此 ， 我司为客户提供一套完善的温度监测方案 。 在高、低压电力系统中对各电气节点的温度进行准确有效地监测 ， 确保电力系统安全、稳定、可靠地运行 。

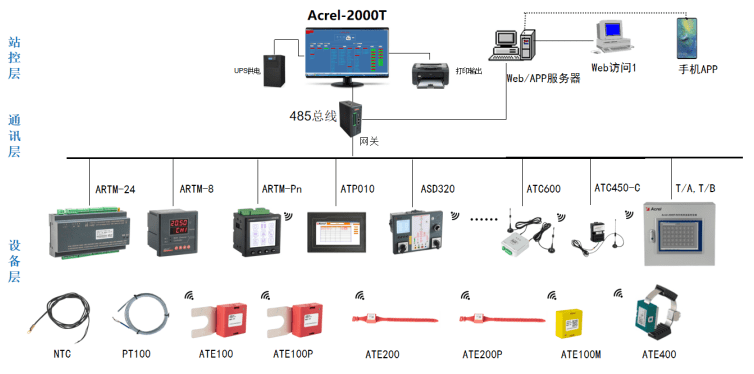

主要监测对象和使用设备如下表：
文章图片
文章图片
文章图片
1. 高压断路器温度监测
应用场景

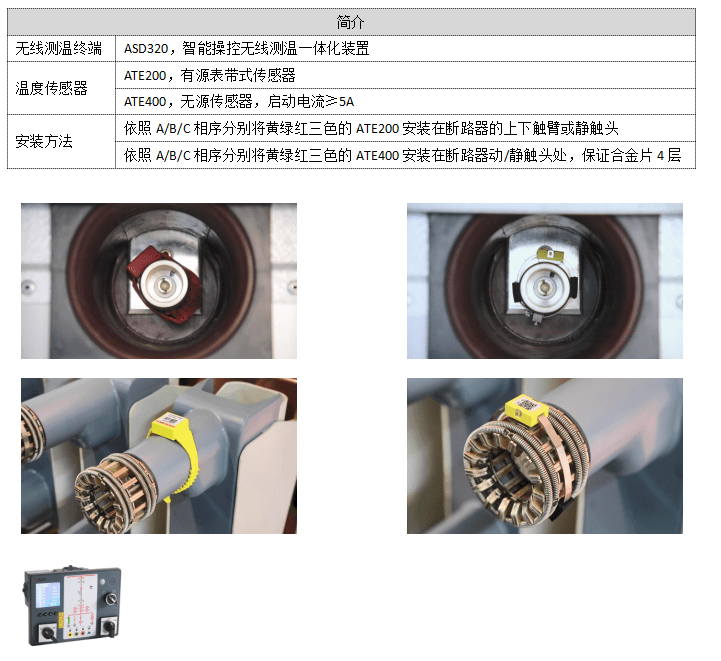

高压断路器因触头氧化、脏污、设备老化 ， 以及动、静触头没有良好接触等使断路器梅花触头及其它连接部位发热 ， 若不及时发现予以处理 ， 极易导致设备烧毁 。
因电压等级高 ， 推荐使用无线测温方案 。 采用ATE400在断路器动、静触头或ATE200在断路器触臂、静触头处安装 ， 将采集到的温度数值 ， 通过无线型号传输到ASD320智能操控显示端 。
产品方案
文章图片
2、高压母排、电缆接头温度监测
应用场景

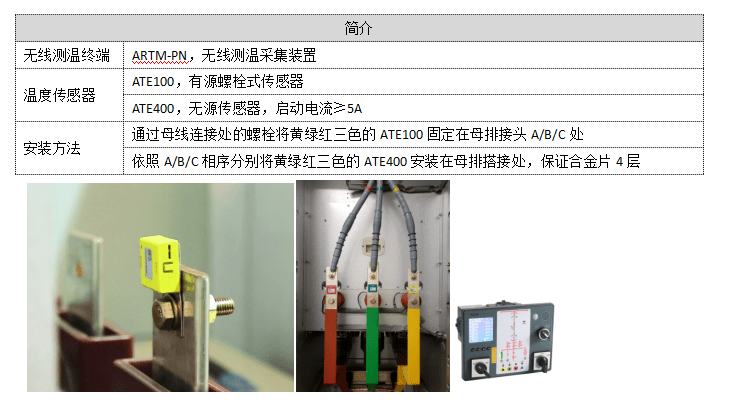

高压母排、电缆搭接处有接触电阻 ， 当大电流通过时会产生热量 ， 极易导致设备烧毁或突然停电等事故 。
从安全角度 ， 推荐使用无线测温方案 。 采用ATE100/ATE400安装在母排、电缆搭接处 ， 将采集到的温度数值 ， 通过无线信号传输到ARTM-Pn显示端 ， 可同时监测回路的电参量 。
产品方案
文章图片
3、低压铜排、电缆接头温度监测
应用场景

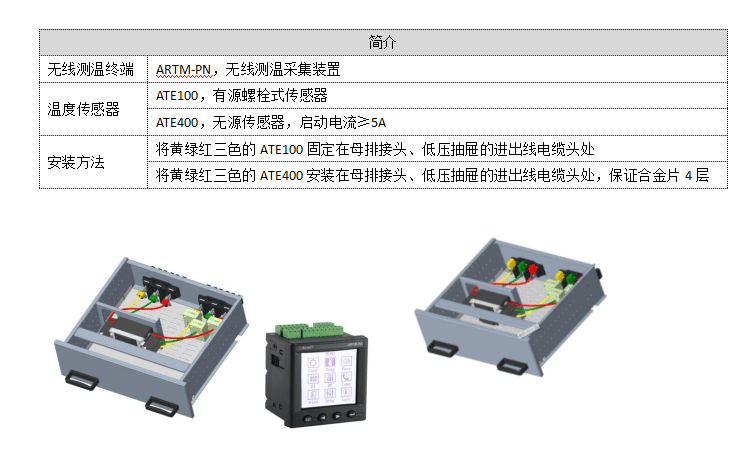

低压铜排、电缆接头处有接触电阻 ， 当通过的电流较大是 ， 极易发热 ， 应作为重点监测对象 。
出于安全角度 ， 推荐使用无线测温方案 。 将ATE100/ATE400安装在母排连接点、低压抽屉的进出线电缆上 ， 收发器将采集到的温度数据 ， 通过无线信号传输到ARTM-Pn显示端 ， 可同时监测回路的电参量 。
产品方案
文章图片
4、户外刀闸温度监测
应用场景
户外刀闸的触头在工作时较易发热 ， 且发热量较大 ， 应作为重点监测对象 。 考虑其户外的环境因素 ， 推荐使用防护等级达到IP68的ATE200P ， ATC600-C收发器无线接收温度数据 ， 通过RS485传输到后台系统 。
