5、变压器温度监测

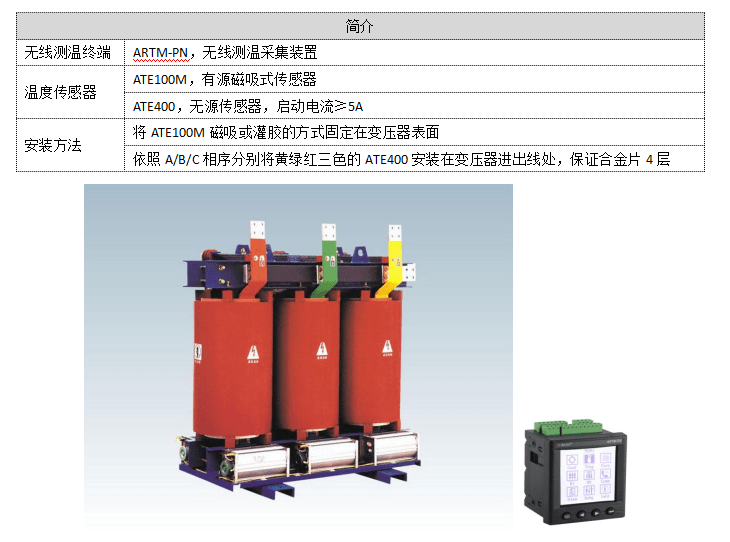

5.1变压器接头、表面温度监测
应用场景
变压器螺母松动或垫圈面积偏小等因素 , 造成接线口接触电阻偏大 , 引起变压器进出线口温度超高 , 从而导致严重事故 。
出于安全角度 , 推荐使用无线测温方案 。 推荐使用ATE400安装在变压器进出线处、ATE100M吸附在变压器表面 , 将采集到的温度数据 , 通过无线信号传输到ARTM-Pn显示端 。
产品方案

解决方案|安科瑞电气设备温度监控解决方案
文章图片

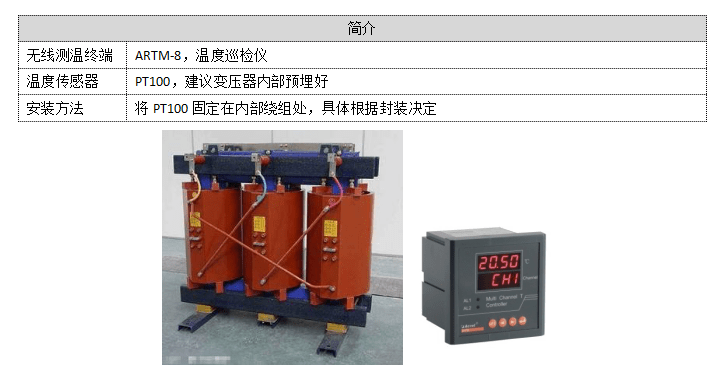

5.2变压器内部温度监测
应用场景
变压器铁损、铜损、线圈匝间短路、安装场地空气不流通等因素 , 引起变压器温度异常升高 , 从而导致变压器使用寿命变短 , 严重时 , 甚至会烧毁变压器 。
出于安全角度 , 推荐使用有线测温方案 。 推荐在变压器内预埋PT100 , 将PT100接至ARTM-8显示装置进行温度采集显示 。
产品方案

解决方案|安科瑞电气设备温度监控解决方案
文章图片

6、电机温度监测

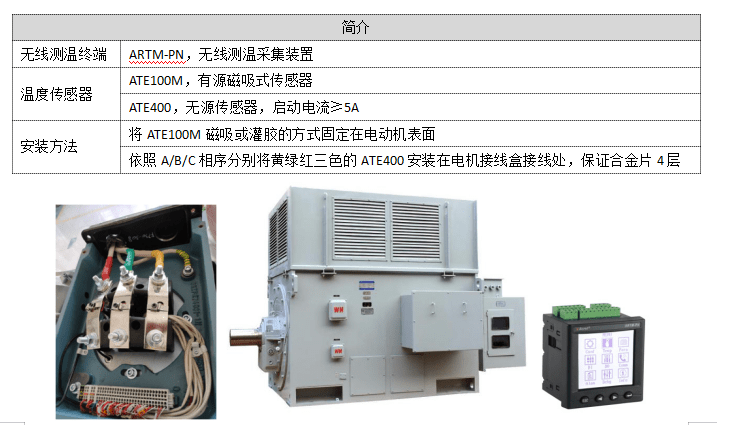

6.1电机接线盒接头、表面温度监测
应用场景
电机因接头制造技术不好 , 压接不紧密等因素 , 造成接头处接触电阻过大 , 引起电机接线处温度超高 , 从而导致火灾等严重事故 。
出于安全角度 , 推荐使用无线测温方案 。 推荐使用ATE400安装在电机接线盒接线处或ATE100M吸附在电动机表面 , 将采集到的温度数据 , 通过无线信号传输到ARTM-Pn显示端 。
产品方案

解决方案|安科瑞电气设备温度监控解决方案
文章图片

6.2电机内部温度监测
应用场景
电动机因自身不正常的震动或绕组短路 , 匝间短路 , 相间短路等因素 , 引起电机内部发热 , 从而导致电动机烧毁等严重事故 。
出于安全角度 , 推荐使用有线测温方案 。 推荐在电动机内预埋PT100 , 将PT100接至ARTM-8显示装置进行温度采集显示 。
产品方案

解决方案|安科瑞电气设备温度监控解决方案
文章图片

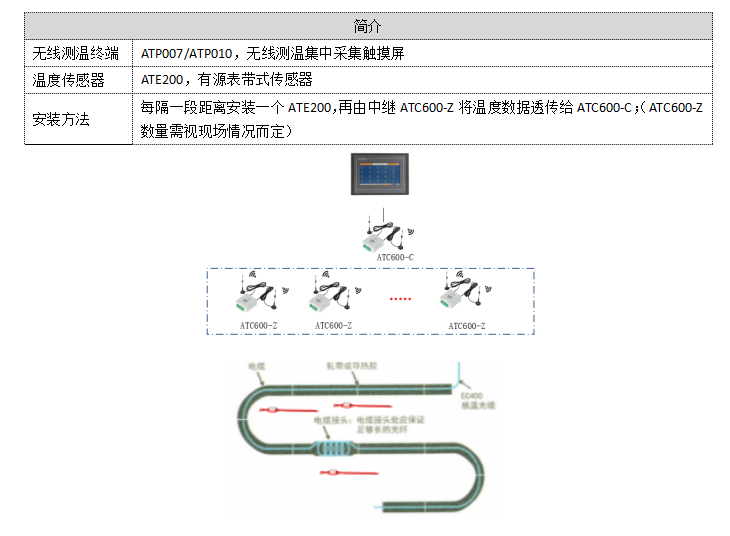

7、室内长电缆、桥架温度监测
应用场景
电缆铺设密度较高、电缆老化、流过的电流较大等因素 , 引起电缆、桥架温度过高 , 从而导致火灾的发生 。
出于安全角度 , 推荐在室内长电缆上 , 每隔一段距离安装ATE200 , 将采集到的温度数据 , 经中继ATC600-Z发送至ATC600-C收发器 , ATC600-C通过RS485传输到ATP007触摸屏显示装置 。
产品方案

解决方案|安科瑞电气设备温度监控解决方案
