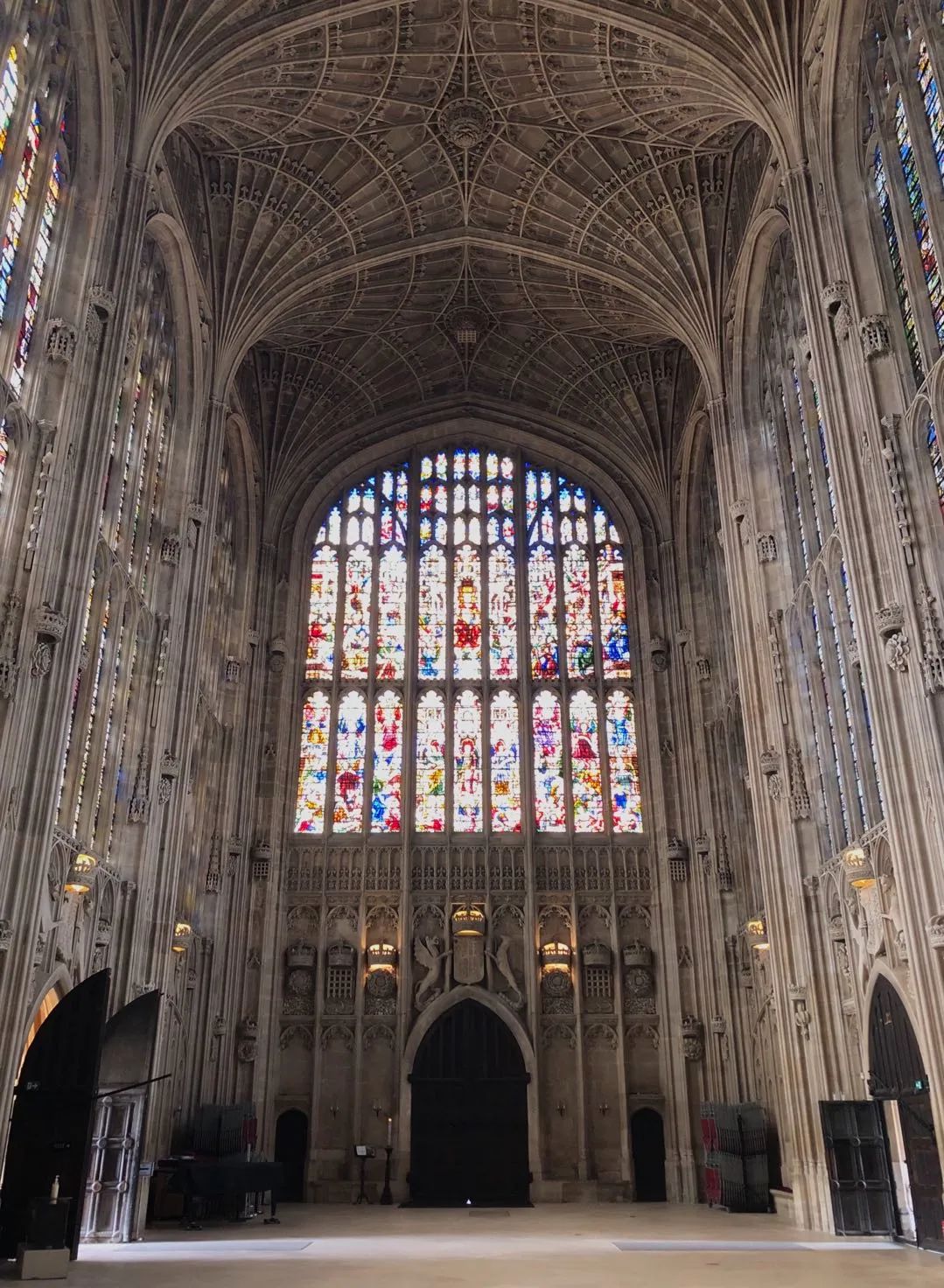

下图是剑桥国王学院礼拜堂（King's College Chapel）的实拍 。 建筑已经五六百年了 ， 依旧是英国现存的哥特式垂直风格的代表建筑 ， 置身其中非常震撼...
你可能想不到 ， 下图伞顶交汇处的一个看着轻轻松松的石墩 ， 就重几十吨...

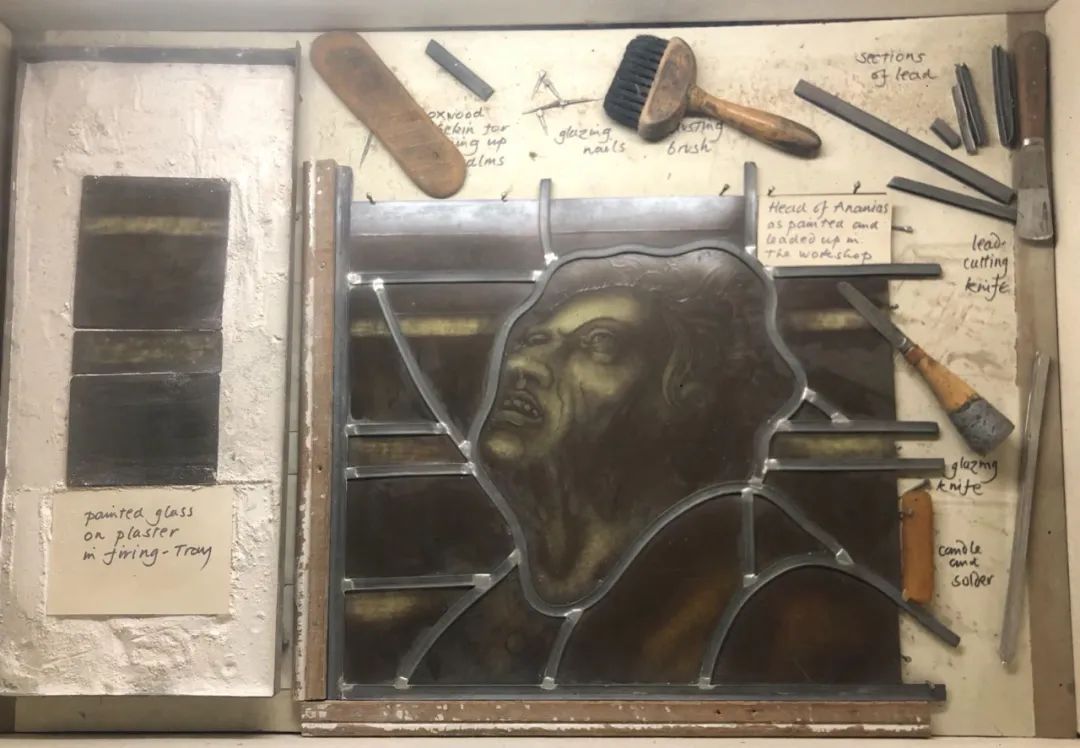

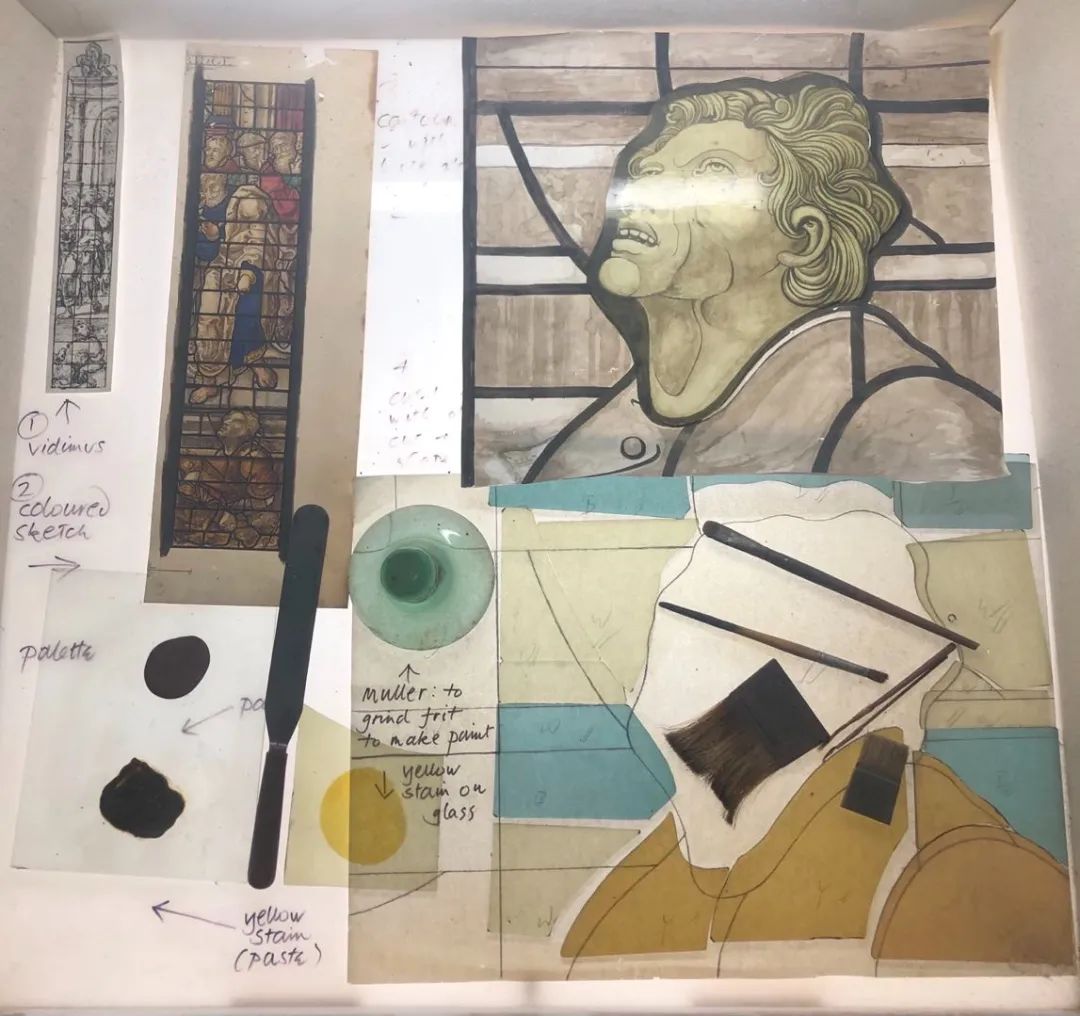

在介绍处还有有彩窗玻璃如何制作的图片简介！
后面的组装流程也有工具展示~
彩窗玻璃真是精致到惊叹的好看 ， 完全看迷进去了 。 不过制造原理并不难 ， 我们自己在家想玩的话 ， 少量工具就可以整个「拼接」型的彩窗玻璃 ， 但难在练出个好手艺...
这篇文章美图超多（大流量警告） ， 单就彩窗玻璃的主要区分 ， 我给大概分了 3 种 ， 一种是「拼接」 ， 另一种是「着色」 ， 最后是前两者的「组合」 。 先来认一下都长啥样~
典型「拼接」

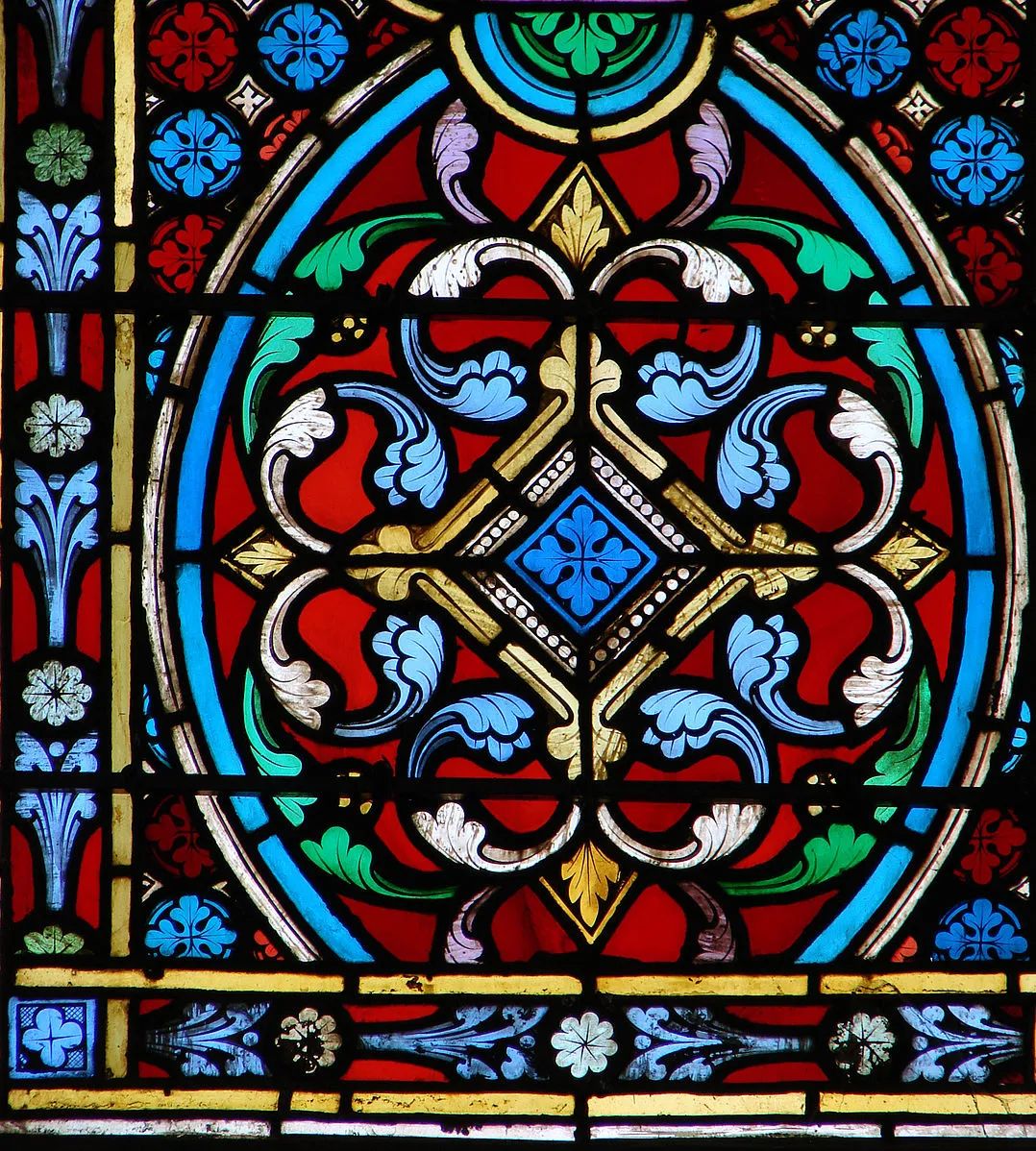

这是目前我找到比较典型的拼接了 ， 也就是自己在家也能做出来的效果 。 能看到是不同种类的玻璃 ， 在分成片后拼合到一起 。

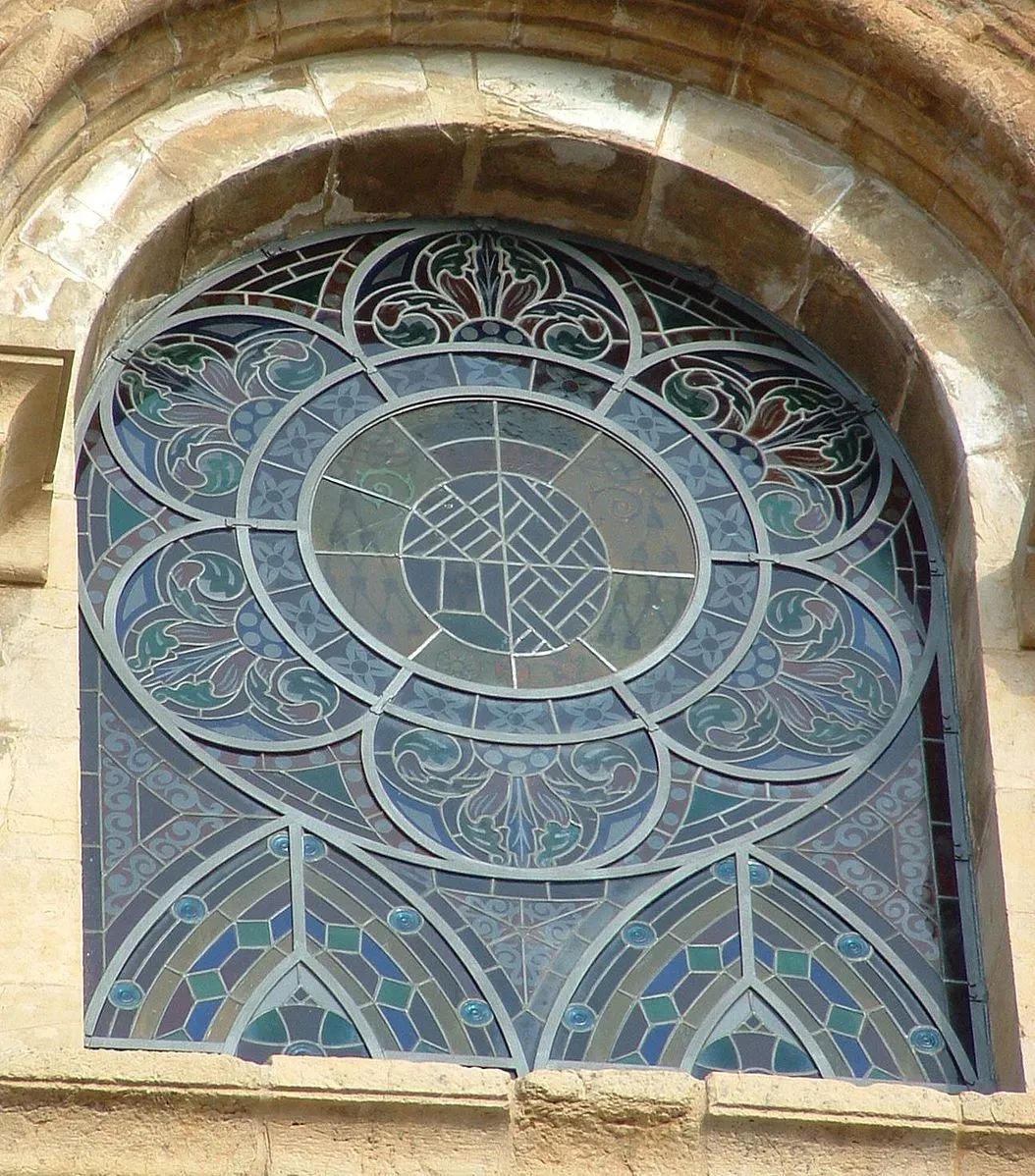

又找了个教堂外部看的彩窗玻璃角度 ， 这也算是比较典型的拼接（虽然单块玻璃的细节上也有下面要介绍的「着色」） 。
这个拼接 ， 就是用铅丝当框架（现在很多用铜丝） ， 然后把不同玻璃组装在一起后用焊锡固定住 。
典型「着色」

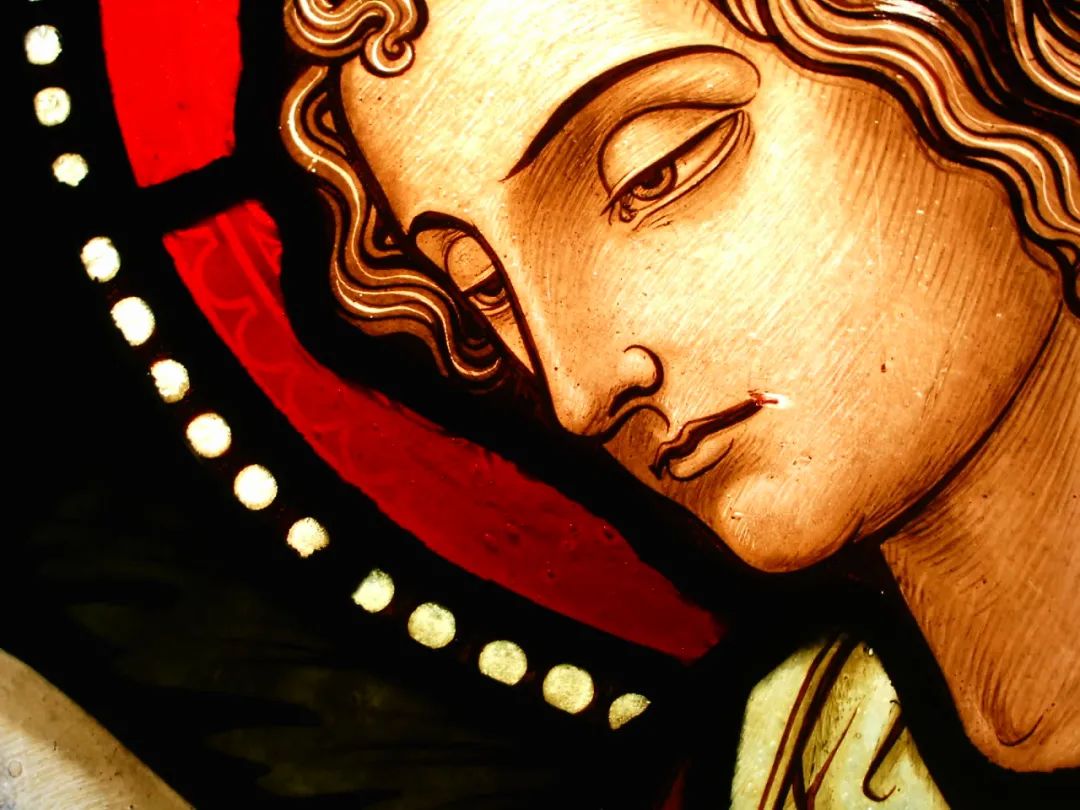

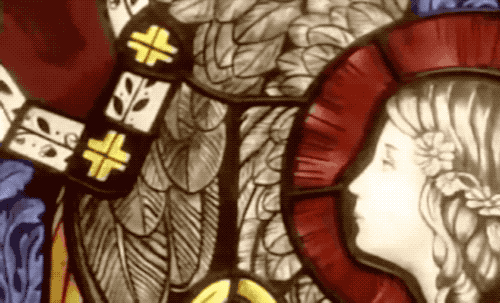

「着色」则是选用不同底色的玻璃后 ， 再在玻璃上绘制图案 ， 绘画线条 ， 做阴影效果 。 等光透射进来后 ， 出来立体感就更鲜活了 。 比如下图是比利时艾恩堡教堂的彩色玻璃细节 ， 这个人物面部看着明显就不是拼出来的 ， 而是在玻璃上的作画~
常见「组合」
更常见的彩窗玻璃 ， 肯定是以上两种方法杂糅组合而成 。 下图的彩窗玻璃是 1890 年成品的「樱花女孩」 ， 盛开的樱花各个花瓣之间 ， 手臂和身体的连接 ， 这些用的是拼接工艺 ， 但是人脸上就是细腻的着色作画 。
开始正文~先看我们自己在家就可以搞的拼接工艺 ， 是怎么个具体流程 。
画纸底稿

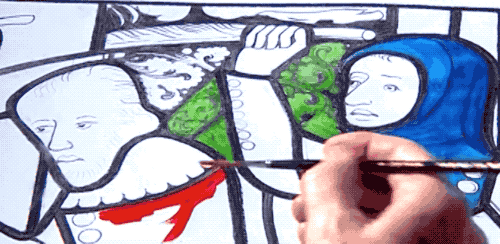

做彩窗玻璃当然不是随机拼凑玻璃 ， 设计师在画好线稿后 ， 再涂上不同颜色 ， 先做一个整体感受 。
玻璃分块
再去挑选合适颜色与材质的玻璃 ， 比如下图的红色透玻璃 。

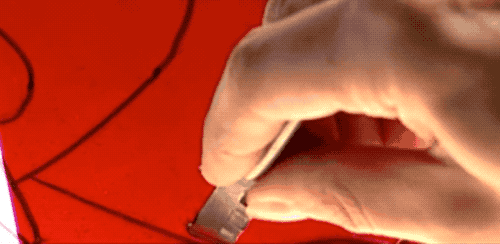

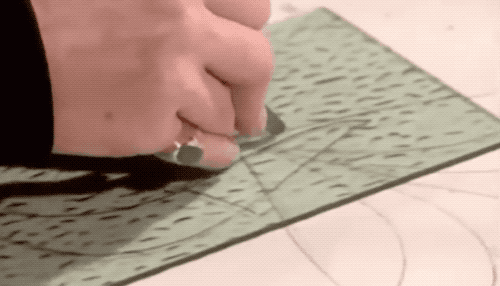

而这里选的则是毛玻璃的材质 ， 用玻璃刀沿着底稿的走线做个划痕 。 这阵式有点像像用「美工刀」划割网点纸的感觉哈哈 。

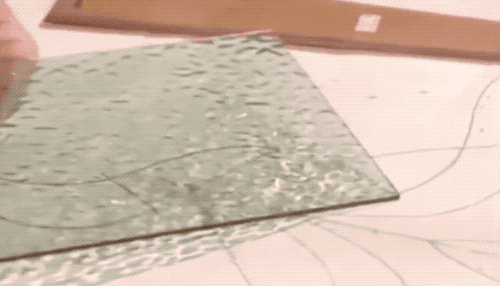

稍微用力一掰 ， 就一分为二了~有没有想起小时候打针 ， 护士掰开「安瓿瓶」的操作...
整体效果

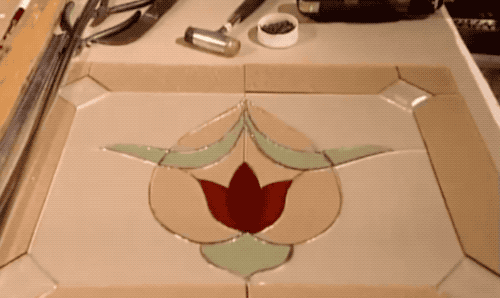

把不同的玻璃块大概拼成一个图形 ， 玻璃块之间都是要留缝隙的 。 接下来就要请出我们做彩窗玻璃的固定结构——铅条 。 你没看错 ， 是铅的材质 ， 质地柔软方便使用 。
铅条裹边

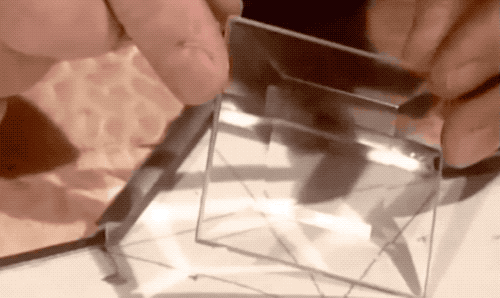

铅条已经被模具做成了「工」字型的截面 ， 正好可以夹住相邻的两块玻璃 ， 像这样想怎么凹造型 ， 就怎么凹到玻璃块侧边上...
看下图看这个「工」字型的截面 ， 非常清晰明了了~

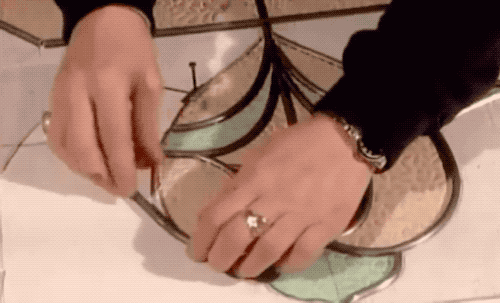

不同部位的玻璃块组合 ， 全靠柔软的铅条做连接 。

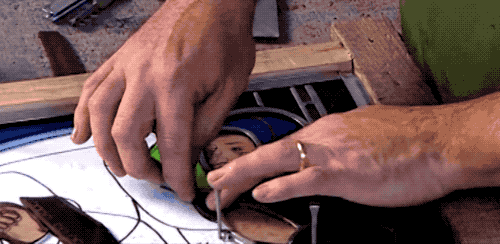

组到一起后 ， 再敲敲打打做个紧固 ， 尽量减少缝隙 。 不然这大风大雨哐哐响 ， 谁也不想的...
【教堂|教堂里美轮美奂的彩窗玻璃是怎么做的？】
焊锡接缝

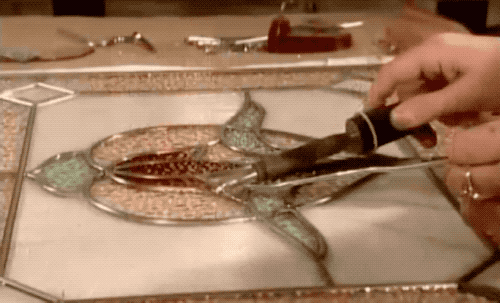

请出我们的电工老技能 ， 用焊锡把接缝处都给焊接住...这样一来 ， 就把整个镶嵌了彩窗玻璃的铅架连成一个整体 ， 牢固度和密封性 ， 就更上一层楼了 。
缝隙密封

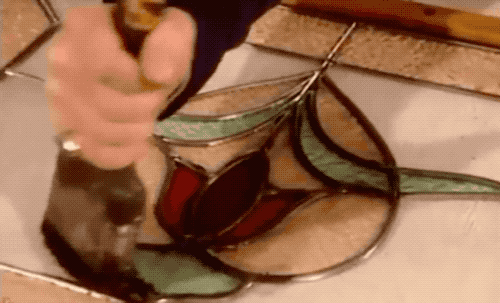

接着在彩窗玻璃的铅条和玻璃接合处 ， 抹上厚重的黑色腻子 ， 用来把可能存在的缝隙都密封住 。 下雨的时候自然就能防水 ， 不会沿着缝隙漏进屋内 。
打磨清洁

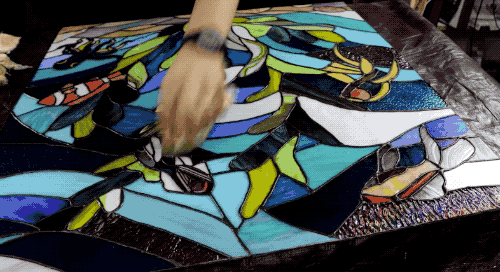

然后撒氯化钙粉末充当研磨剂 ， 工匠用刷子打磨整个玻璃面 。

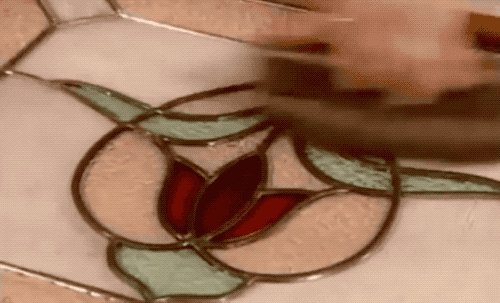

最后做个清洁 ， 看起来就非常干净和清爽了~
纯靠拼接 ， 这就介绍完了最简单的彩窗玻璃做法 。
精美展示

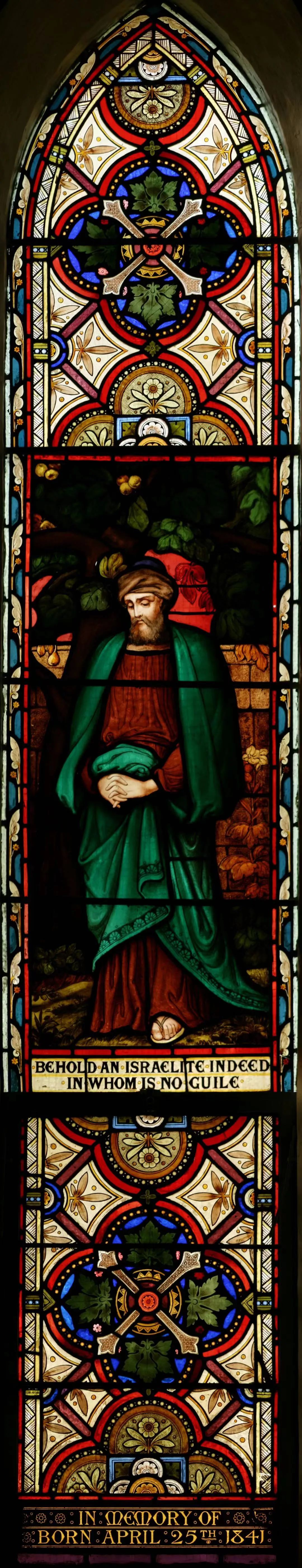

但是！方法简单 ， 成品依然很精美...来一个主要靠拼接的莫城大教堂彩窗 ， 是 1867 年的作品 。

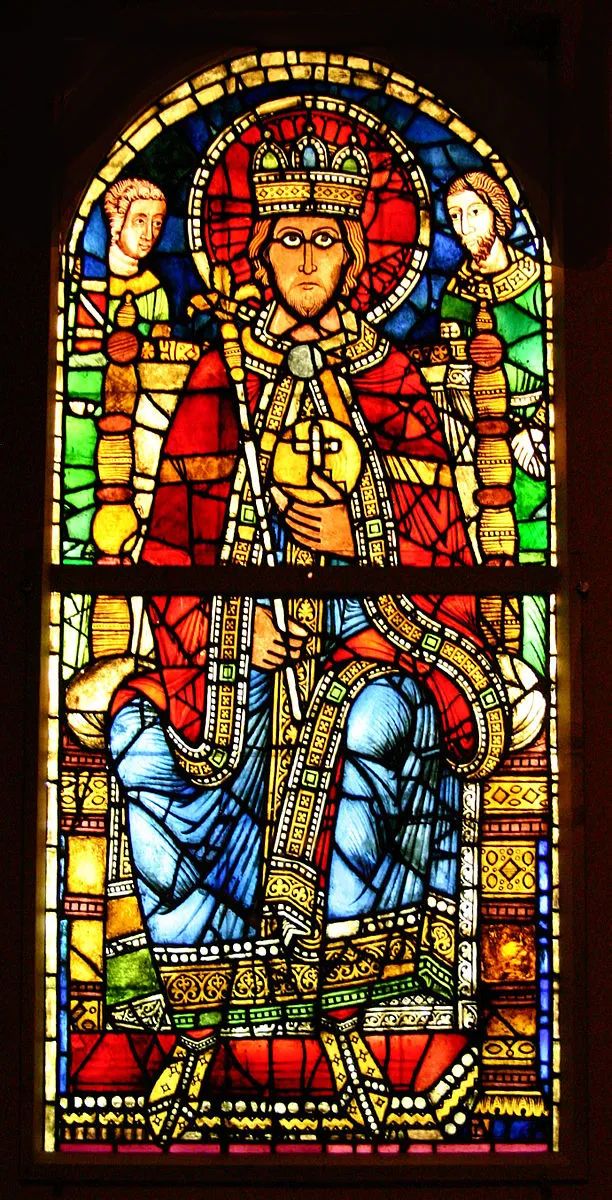

这个是斯特拉斯堡大教堂的罗马式彩色玻璃 ， 绘制的是查理曼大帝 。

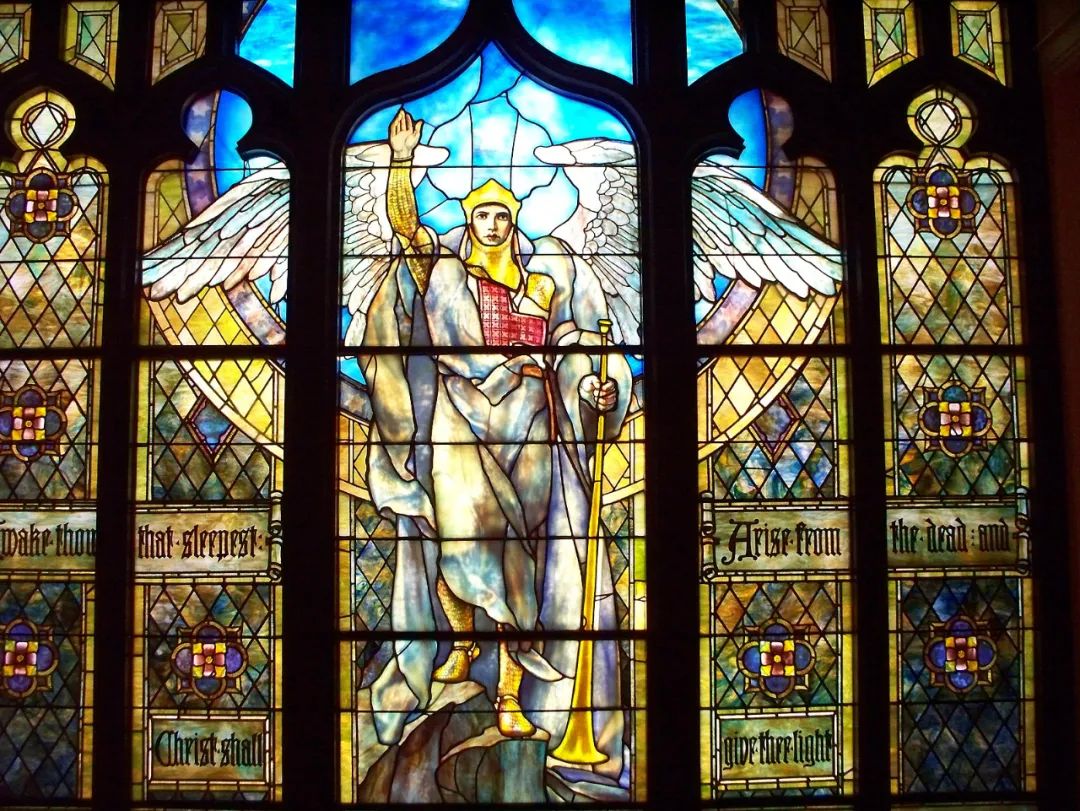

特别是再用上乳光玻璃（天使衣服所用的玻璃材质） ， 下图是印第安纳波利斯第一长老会的一面彩窗 ， 叫做「天使的复活」 。 当光从外部投射进来的时候 ， 就有了流光溢彩的效果 ， 可以说是营造神圣感的一种光影表达了 。
言归正传 ， 现在要开始讲在单独的玻璃块上的作画 ， 也就是上图的天使面容怎么绘制 。 主要是用不同的技法「上漆」 ， 大概分三种方式 ， 一种是漆里混合了玻璃粉再烧制 ， 就把效果附着在玻璃上了；另一种是用了硝酸银 ， 算是一种染色 ， 也要烤 ， 但温度比较低；还有一种是冷凃法 ， 表面的颜色不持久 ， 中世纪以来彩窗玻璃基本都剥落了 ， 所以现在也没啥人用 。 这篇只介绍含玻璃粉上漆啦~
玻璃上作画

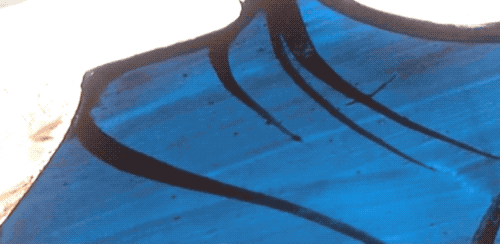

第一步是先在选中的玻璃上刷一层底漆颜色 ， 然后稍微加热烤一下 ， 做个干燥 。
接着做纹理就完全看匠人的手艺了...比如这个是用干刷直接抹掉之前的干漆 ， 就有了很硬的树叶纹理感 。

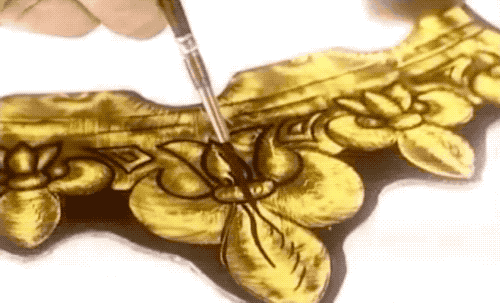

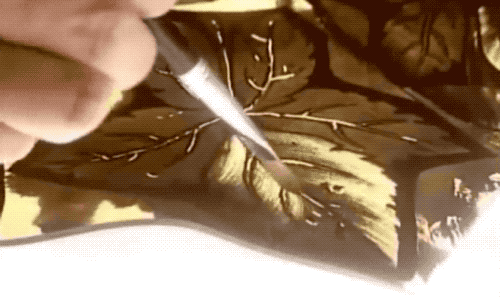

也可以重复的再画线 ， 画出新的轮廓来 。 多次重复的「刷漆-干燥-画线」就还能产生多次叠加的古旧效果 。
也有用干刷这么简单优雅的蘸一蘸和戳一戳 ， 能做出细微的颗粒感 。

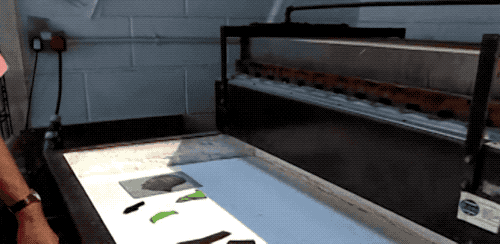

之后送进窑炉烧一遍 ， 定型 。 因为刚才刷的油漆里含有玻璃粉和金属颜料 ， 这才能粘结在原先的玻璃上形成新的图案 。
跳过画师涂涂抹抹的 N 个步骤 ， 这就是最终出来的成品了...人家也是只有一双手 ， 为啥这么会呢...看了看我自己的双手敲字 ， 倒是 ， 噼里啪啦 ， 震天响...
巅峰之作

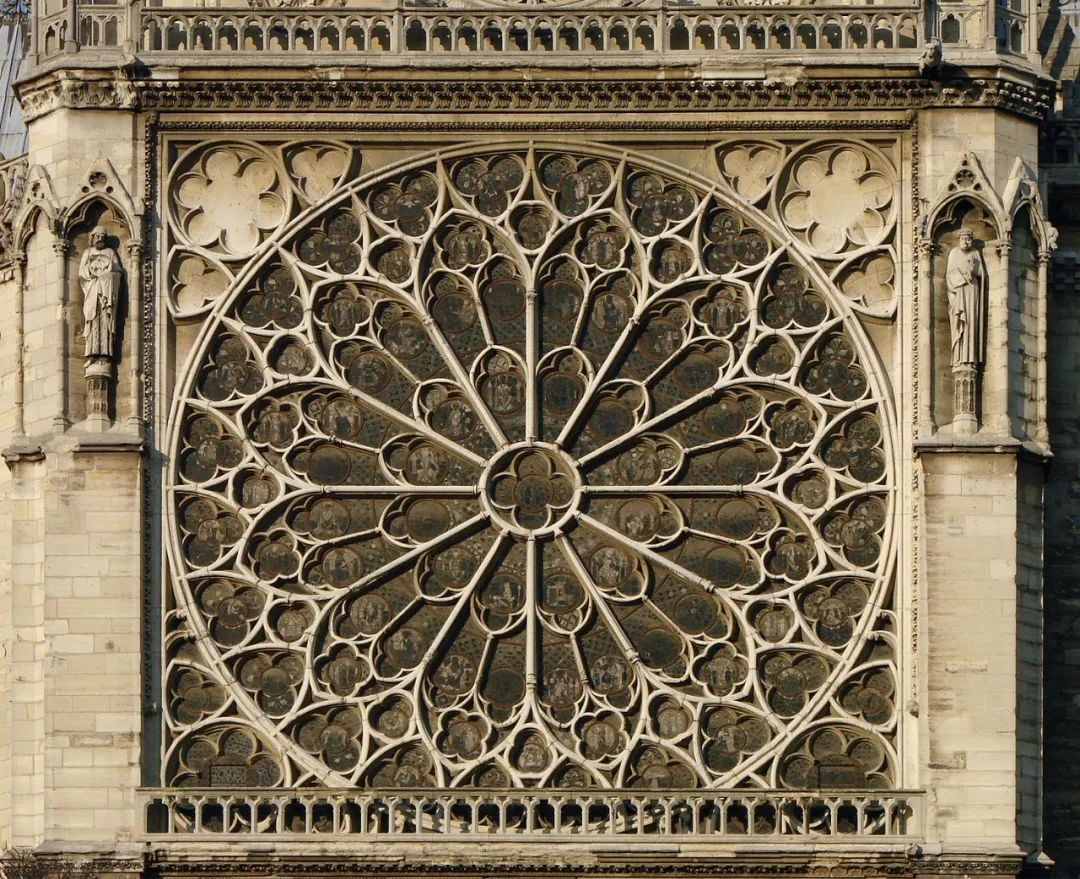

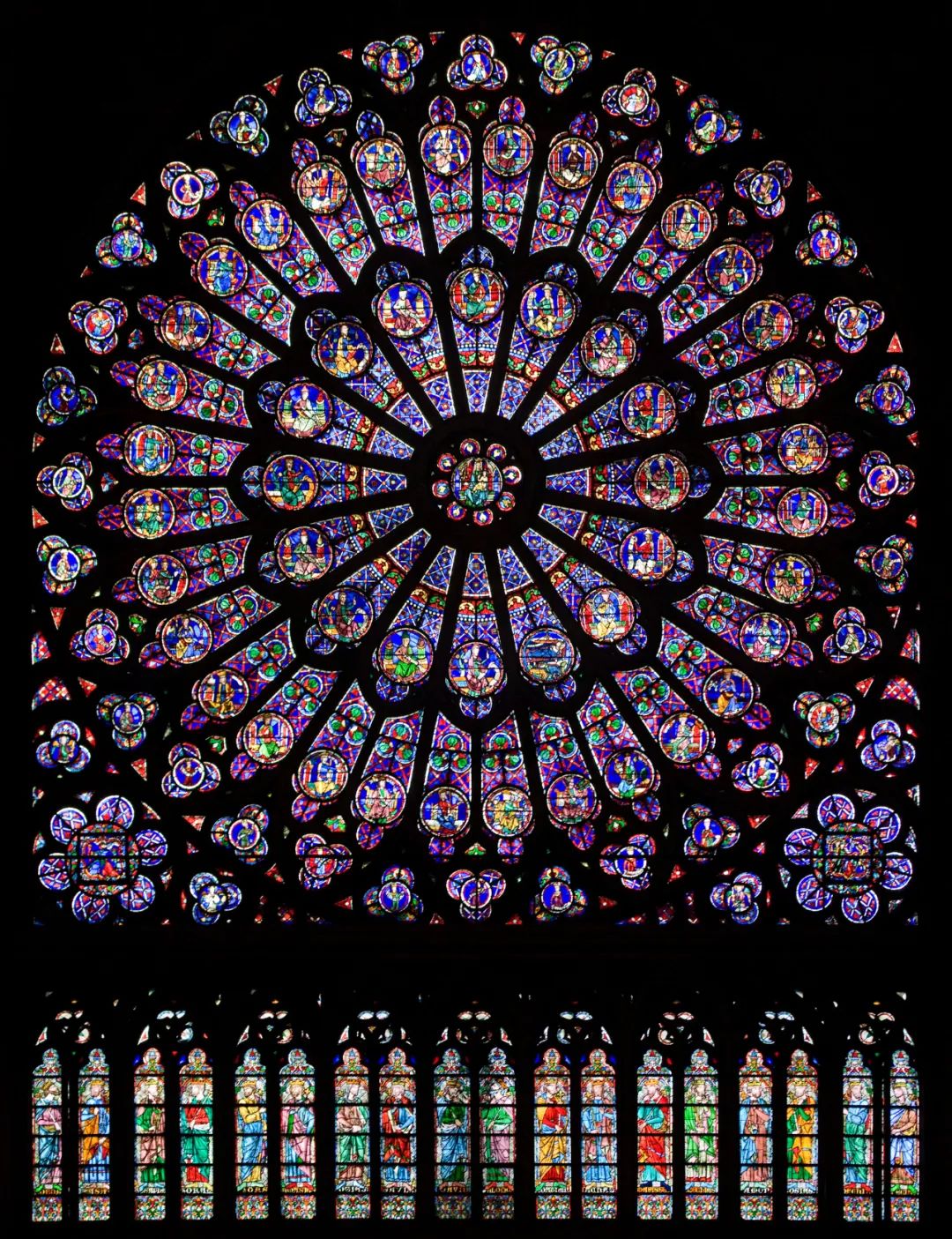

压轴请出巴黎圣母院的玫瑰花窗 ， 内圈 16 等分 ， 外圈 32 等分 ， 彩窗玻璃的大成之作 。 2019 年巴黎圣母院不幸失火 ， 万幸的是没有把玫瑰花窗烧掉 ， 等国际旅行重新恢复后 ， 大家有机会一定要去现场感受光穿过的迷离效果 ， 这和看照片的感受是完全两码事...
这样规模的彩窗玻璃 ， 如果单纯靠铅条连成一片 ， 重量过于惊人 ， 所以等分的框架是用石头连住的（下图的教堂外部视角很明显） 。 只在单独的一个等分小框内 ， 才是我们上文介绍的用铅条把不同玻璃块组合起来 。
或许大家看不清巴黎圣母院这个玫瑰花窗的细节 ， 我粗略算了下繁复程度 ， 差不多是几十个下图的「里昂和科蒂尔」阿什菲尔德圣约翰圣公会教堂的彩窗玻璃...
