1、阀门Cv
Cv值表示的是元件对介质的流通能力，即：流量系数。对于阀门来说，指的是单位时间与恒定压差下，管道介质流经阀门的体积流量。
Cv=1.167Qρ?P-2
【应用|技巧分享 | SOLIDWORKS FLOW SIMULATION在阀门Cv值测量方面的应用】式中：
Q为阀门全开时的体积流量， m3/h ，
ρ为介质密度， g/cm3 ，
?P为两端的压差， kgf/cm2 。
2、分析目的
下图中是本次流体仿真的模型及边界条件，本次分析主要研究该阀门在全开状态下水在内部流动时的流量系数。

文章图片

3、FLOW SIMULATION流体仿真分析条件内容设置

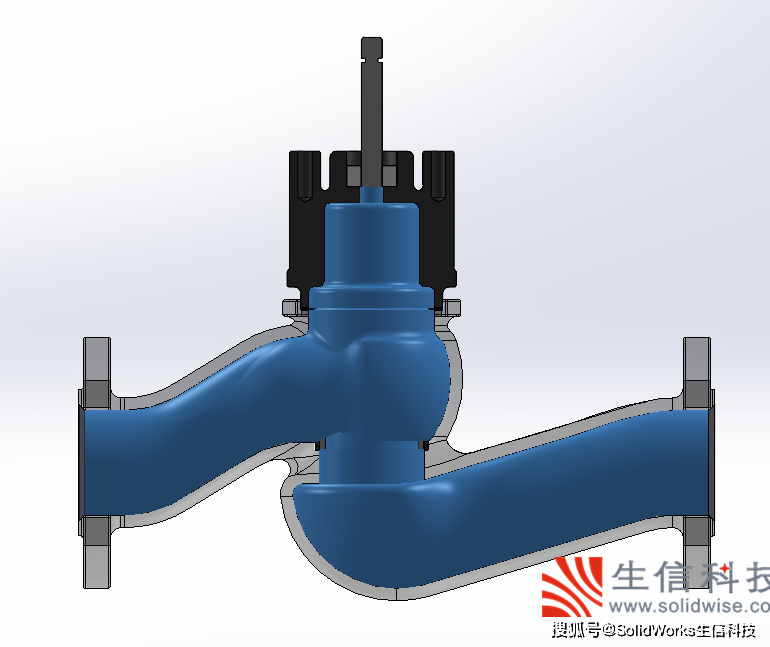

下图是FLOW SIMULATION检查模型工具识别的内部流场区域。

文章图片

本次分析以出入口静压、出入口体积流量、介质密度作为目标，然后利用方程目标创建了Cv的计算式，监测Cv值的变化。
4、FLOW SIMULATION流体仿真分析结果

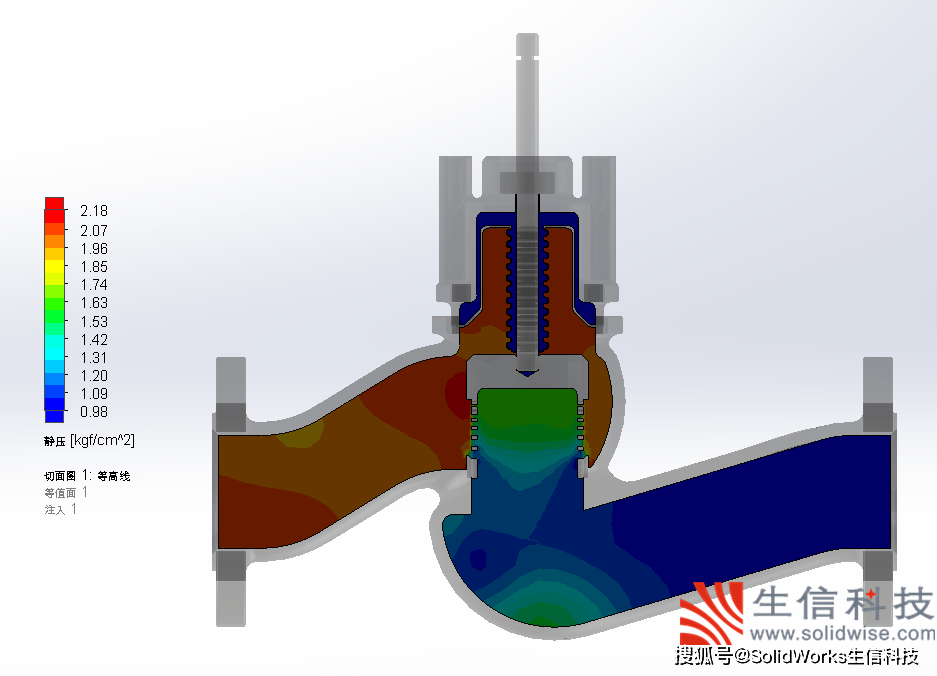

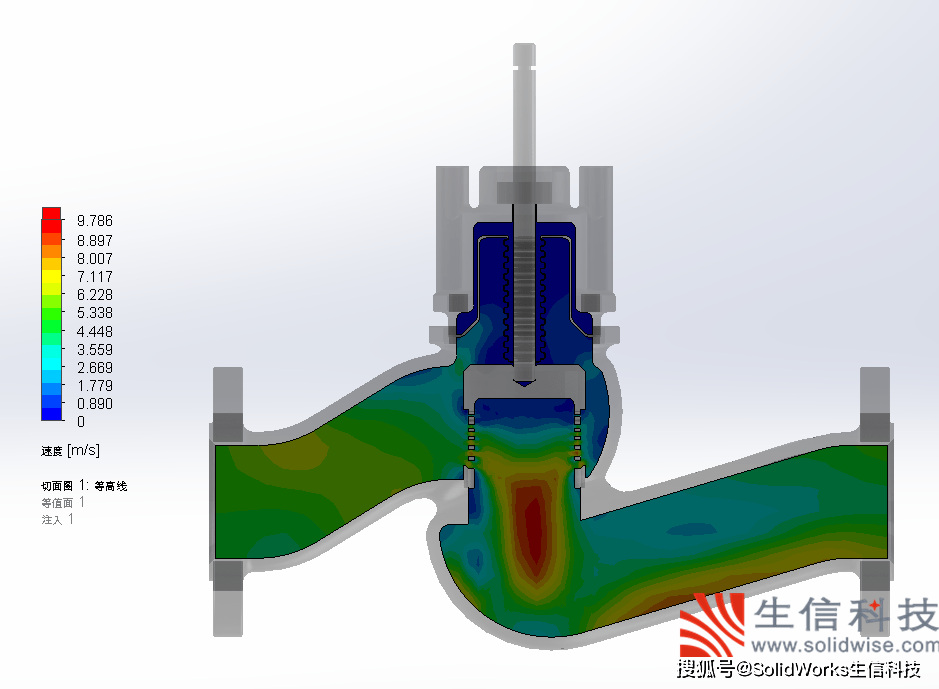

(1)下图显示的是阀门截面的速度云图和压力云图：

文章图片

文章图片

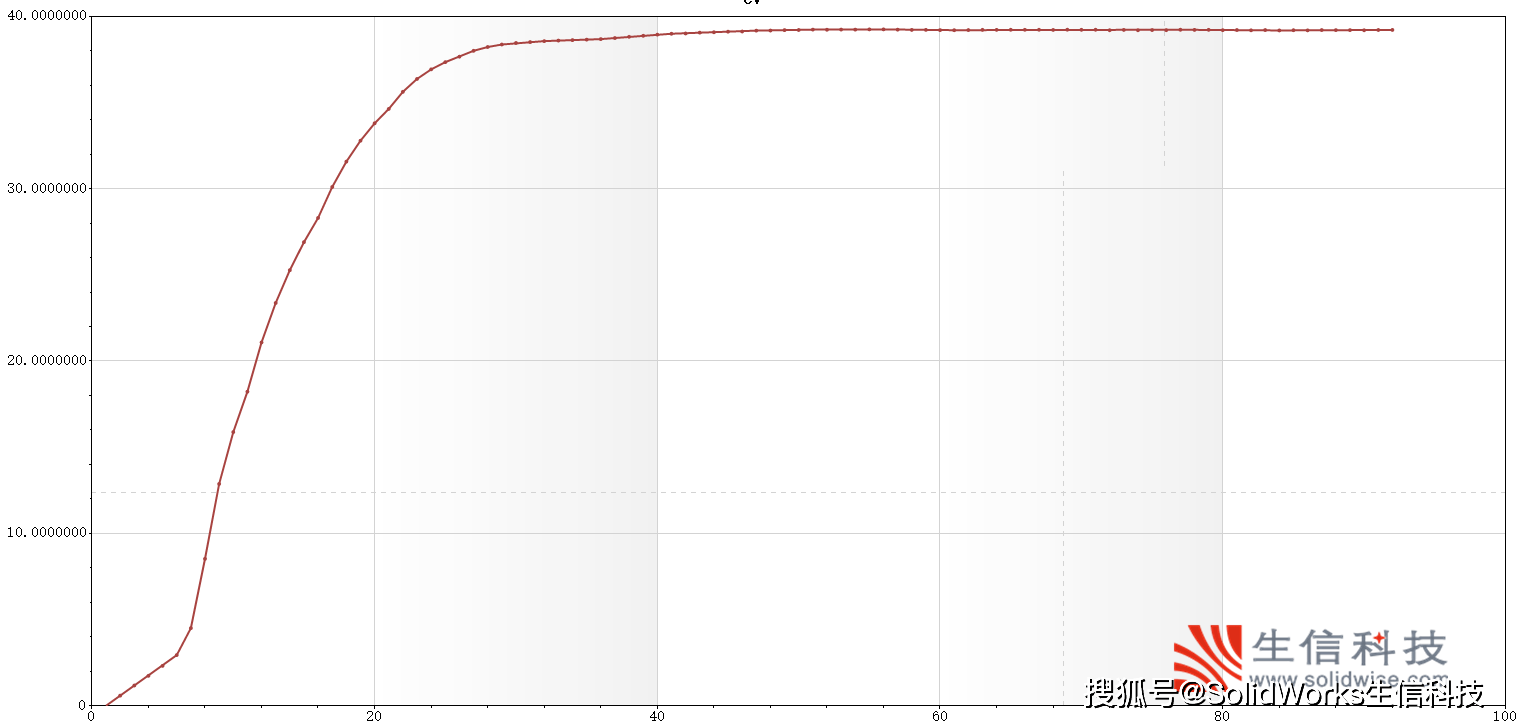

下图显示的Cv的数值稳定情况，可以看出Cv约为39 。

文章图片

5、总结
本次分析希望大家可以掌握SOLIDWORKS FLOW SIMULATION在阀门Cv的分析方法，比较关键的是单位不要弄混，在Flow simulation流体仿真中可以直接设置计算方程中对应的单位进行计算。
