双活|华为金融核心高端全闪存双活解决方案及应用实践( 二 )_核心|存储|业务|金融|应用|全闪

文章图片

图2 同城双活-异地复制方案
二、存储阵列双活架构及关键能力
双活架构实现的主要价值如下：

一是RPO=0 ， RTO≈0 ，即如果A存储发生故障，路径将自动切换到B存储，并在5～10秒内完成快速切换。
二是存储阵列直接双活，无须网关设备，从而大幅降低了组网复杂度和采购成本，缩短网关时延。
三是SAN双活采用Active-Active负载均衡架构(以下简称“A-A架构”) ，支持两台存储同时对外提供服务。
四是NAS双活基于A-A架构，支持两台存储的文件系统同时对外提供服务，且一旦发生任何设备级故障，将引发文件系统自动切换。

三、高端存储架构及关键能力
经过20余年的战略投入和持续积累，华为新一代高端存储以“极致可靠”为核心目标，在硬件架构和软件架构层面均实现了重大突破。华为高端存储架构如图3所示。

文章图片

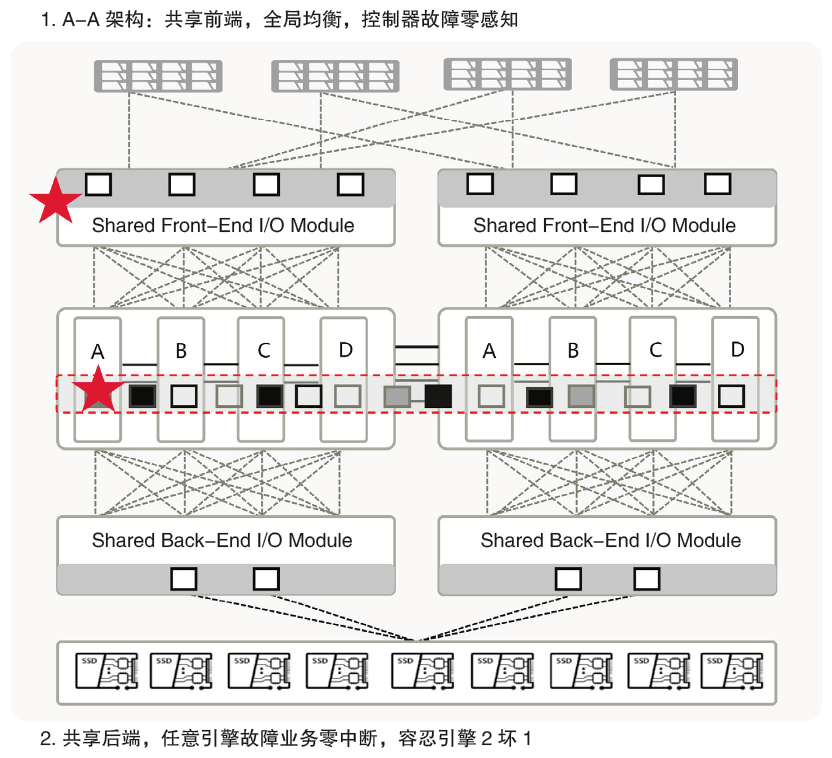

图3 华为高端存储架构
一是业务零中断，即基于SmartMatrix3.0四控全互联、跨引擎八控互联，实现了硬件架构全互联、引擎内“1+3”冗余，确保业务不中断。
二是实现故障零感知，即通过前端共享接口卡、全局负载均衡、RAID2.0盘负载均衡等关键技术，实现了端到端的A-A架构。
三是基于独有的前端共享接口卡，即便有任意控制器发生故障需进行芯片级切换，也可使主机链路不中断、业务无感知。
四是支持SAN和NAS一体化存储，尤其Dorado NAS功能提升明显，可充分适配金融海量小文件NAS场景，并能够高效满足性能和低时延要求。同时，容器存储采用NAS共享及双活功能目前已逐渐在云平台中使用，比如数据交换平台、容器应用持久化数据等。
五是支持秒级NDU升级、业务零等待，即存储系统软件已经调整为用户态，组件可在1秒内升级完成，且仅为进程级重启，升级内核不重启，从而有效解决了运维管理复杂、升级风险高等问题。
六是采用RAID2.0软件架构，通过盘切片实现了更为精细化的RAID管理，且快速重构可达15分钟/TB ，同时SSD磨损更均衡、寿命更长。
七是基于SSD设计的重定向架构，通过ROW实现了所有写请求(随机的、顺序的、大IO、小IO等各种业务模型)都重定向成了顺序写，从而避免了“垃圾”的大量产生，减少了回收工作量。
八是支持端到端NVMe全闪存架构，实现了100微秒时延。此外，还支持控制器级故障的快速切换，即当某一个控制被拔出也可在1秒内完成快速切换，对应用基本无感知。
