电极的材料选择和巧妙的结构设计对于构建高性能的电化学储能器件起到至关重要的作用 。 三维导电网络对于均匀负载良好分散的活性纳米结构尤为重要 , 同时也能为纳米活性物质提供三维快速的电子和离子传输通道 。 一维石墨烯卷不仅继承了石墨烯的优异的电学性能 , 同时也具有一维材料的诸多性能 , 如表面积比大、载流子迁移率高、自聚集受限、机械强度高等特点 。 另外 , 与表面无缝的碳纳米管相比 , 石墨烯卷在端口和边缘处呈开口状 , 更有利于电解液的渗透和离子的迁移 。 同时石墨烯卷也是一种良好的自支撑电极框架 , 这种自支撑结构可以通过省去非电化学活性元件(包括电流收集体、导电剂和粘合剂)来提高储能器件的能量密度和功率密度 。 因此 , 利用石墨烯卷作为导电骨架原位负载过渡金属氧化物纳米颗粒 , 不仅能够避免纳米颗粒因团聚而导致的活性物质利用受限的问题 , 也为解决金属氧化物负极材料体系广泛存在的电子传输能力差以及因体积效应而导致的结构和界面稳定性欠佳等问题提供了有效可行的解决方案 。
中国科学院物理研究所/北京凝聚态物理国家研究中心先进材料与结构分析实验室A05组近年来基于发展出的一种超弹性碳气凝胶的制备方法(Small, 15 (13): 1804779, 2019) , 合成出了一种自支撑还原氧化石墨烯卷 , 并将石墨烯卷网络与硫复合构建出了具有高容量和长循环锂硫电池(Chinese Physics B, 27 (6): 068101, 2018) 。 近日 , 该组博士生陈鹏辉在解思深院士和周维亚研究员的指导下 , 与该组王艳春高级工程师、博士生李少青、肖卓建博士、陈辉亮博士等人 , 在前期研究工作的基础上 , 进一步发展了石墨烯卷网络在电化学储能领域的应用 。 通过将离子与石墨烯片层进行静电吸附 , 并结合冰晶模板法和冷冻干燥技术 , 设计并制备出一种在三维互连石墨烯卷导电网络上原位生长MnO纳米颗粒的超高倍率自支撑储锂负极 , 并通过调控氧化石墨烯浓度实现了产物中石墨烯由一维卷状向二维片层状的转变(图1) 。
本文图片
图1. (a-d)基于不同GO浓度的样品的SEM图像 。 (a , a1)0.25 mg mL-1 , (b , b1)0.5 mg mL-1 , (c , c1)0.75 mg mL-1和(d , d1)1.0 mg mL-1;(e)0.25MnO/3DGS样品中负载MnO纳米颗粒的石墨烯卷的SEM图像;(f-h)0.25MnO/3DGS在不同放大倍数下的TEM图像;(i) HAADF-STEM图像及对应区域的面扫描元素分布图 。
通过结合电化学测试和结构表征 , 系统研究了不同微结构与储锂反应动力学之间的关系 。 结果表明 , 由一维石墨烯卷构建的互联网络比由二维石墨烯片层构成的微结构具有更强的电子/离子转移动力学 , 从而表现出更佳的倍率性能和更高的循环稳定性(图2) 。
本文图片

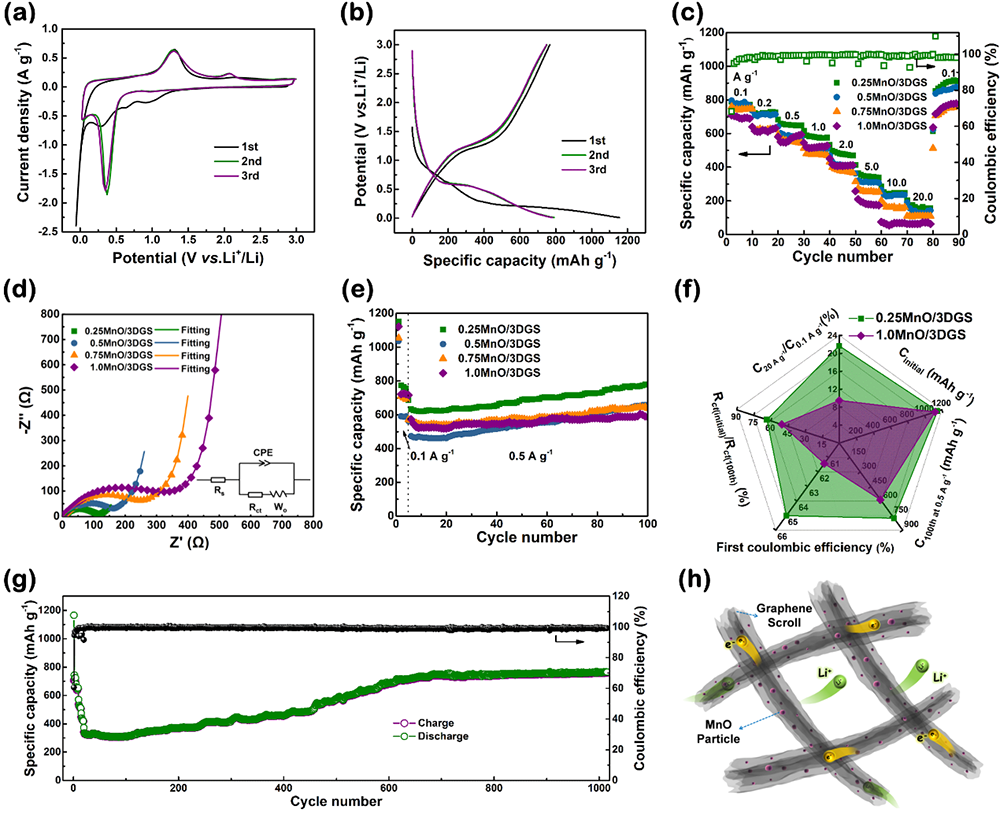

图2. 0.25MnO/3DGS自支撑电极在0.1 mV s-1扫速下的CV曲线(a)和0.1 A g-1电流密度下的充放电曲线(b);不同电极的倍率性能(c)、Nyquist曲线(d)和0.5 A g-1电流密度下的循环性能对比(e);(f)0.25MnO/3DGS和1.0MnO/3DGS的综合电化学性能比较;(g)0.25MnO/3DGS在2 A g-1下的长循环性能及该样品的离子和电子转移示意图(h) 。
此外 , 石墨烯卷作为骨架材料和MnO纳米颗粒之间通过Mn-O-C化学键紧密结合 , 在构建多种结构单元搭建多级微结构的同时 , 能够有效地保证了金属氧化物在嵌/脱锂过程中的结构和界面的稳定性 , 电极在1000次循环后仍能维持原有的多级结构 。 基于这种互联网络结构的自支撑负极表现出了快速、持久的储锂能力 , 具有在20 A g-1下比容量为203 mAh g-1的超高倍率性能以及在2 A g-1下循环1000次后比容量为759 mAh g-1的长循环稳定性 。 基于此高倍率-高容量特性的自支撑负极构建的锂离子电容器在功率密度为139.2 W kg-1时具有高达179.3 Wh kg-1的能量密度 , 而且得益于电极材料良好的结构稳定性 , 锂离子电容器在5 A g-1下循环5000周的容量保持率为80.8%(图3) 。 本工作所采用的制备方法可以为其它具有电子/离子电导率较低、因体积变化大而导致结构和界面不稳定等普遍问题的金属氧化物负极材料的设计与改进提供新的思路 。
本文图片

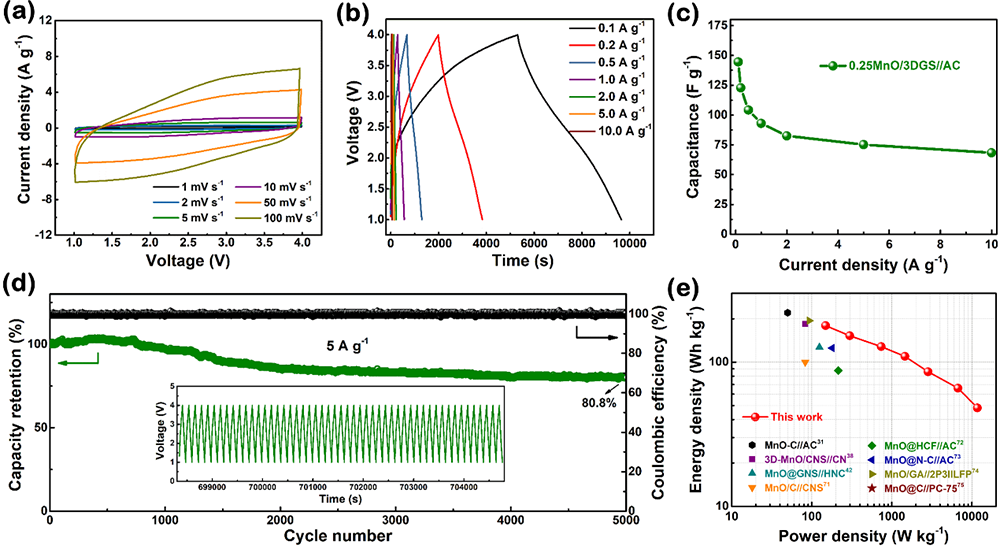

图3. 0.25MnO/3DGS//AC锂离子电容器的电化学性能 。 (a)不同扫描速率下的CV曲线;(b)不同电流密度下的充放电曲线;(c)根据充放电曲线计算的比电容;(d)5 A g-1下的长期循环稳定性;(e)基于0.25MnO/3DGS//AC的锂离子电容器与文献报道的其它MnO基锂离子电容器的Ragone图比较 。
该研究结果以“In situ anchoring MnO nanoparticles on self-supported 3D interconnected graphene scroll framework: A fast kinetics boosted ultrahigh-rate anode for Li-ion capacitor”为题发表在Energy Storage Materials (33: 298–308, 2020)上 。
该工作得到了科技部(2018YFA0208402)、国家自然科学基金委(11634014, 51172271, 51372269)和中国科学院A类先导专项(XDA09040202)等的支持 。
文章链接:https://www.sciencedirect.com/science/article/pii/S2405829720303330
