交大光谷作为一家专业的智慧能源系统品牌商 ， 一直致力于新能源产业的研究 。 在多能互补、储能系统、光储充系统有成功的案例和实践经验 。 已经为大中院校、科研院所、智慧园区、政府事业单位提供了可行性方案和成套设备供货安装技术服务 。
交大光谷光储充系统有光伏系统、储能系统、充电系统三大部分组成 。 并将光伏发电系统与车棚建筑有机结合 ， 实现从被动节能到主动产出能源的转变 ， 有效降低建筑投资成本约20% 。 这一综合能源系统深度融合传统工业技术与物联网技术 ， 全面配置智能配电设备 ， 实现配电网设备间的全面互联、互通和用电数据的精准采集 。 依托智能化系统平台对整个配电系统进行实时监控和运行质量的有效管理 ， 实现配电网的全面感知、数据融合和智能应用 。
文章图片
交大光谷风光储冲系统
交大光谷光储充系统有并离网和离网市电补充俩种方式 ，
1、光储充并离网系统介绍
交大光谷光储充并离网系统解决方案采用了交流母线供电的架构 ， 储能和充电桩全部接到场站电网380V低压侧 。 方案设计 ， 一、采用了‘分散布置、集中控制’方式进行规划和建设 ， 充分利用现有资源进行建设；二、采用磷酸铁锂电池作为储能介质 ， 它的安全可靠性强、能量密度高、充放电速率快、使用寿命长；三、采用储能电站接入源网荷系统 ， 利用储能设备运行状态快速转化的能力 ， 实现储能设备从‘负荷’向‘电源’的毫秒级转变 。
其中 ， 光伏通过充电桩为电动车充电 ， 自发自用 ， 余电上网；在夜间电价低谷时刻 ， 市电为储能充电 ， 在电价峰值时刻 ， 储能系统放电 ， 通过充电桩为电动车充电 ， 通过能量管理系统调节微电网内部电力消纳 。 可并离网切换 ， 当市电停电时储能系统能够脱网 ， 实现脱网微网运行给项目的终端负载供电及应急备用充电桩作为后备电源应急供电 ， 以及电网停电情况下给电动车应急充电 。

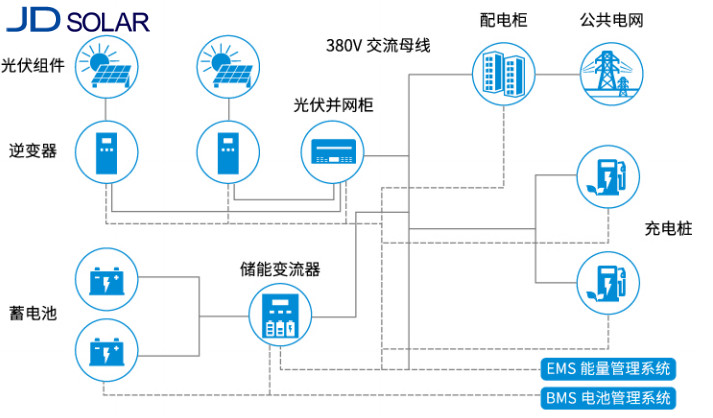

光储充并离网系统图如下：
文章图片
交大光谷光储冲幷离网系统图
2、光储充离网市电补充系统介绍
交大光谷光储充离网市电补充系统解决方案采用了直流母线供电的架构 ， 直流母线主要为直流桩提供充电电能 ， 通过DC/DC充电模块将直流母线上的直流电变换为与新能源汽车充电的匹配电压范围 。 直流母线电能可来源于电网、光伏发电系统与储能系统 ， 分别采用AC/DC双向变流器、光伏MPPT控制器、DC/DC双向变流器进行电能变换 。 充电、储能与光伏发电共用直流母线 ， 光伏发出的电直接用于储能和电动汽车充电 ， 储能放出的电直接用于电动汽车充电 ， 减少了电能变换环节 ， 提高了系统效率 。
应用场景：
1、适用于电动汽车充换电站、各类停车场、住宅小区、商业中心等场所 ，
2、需要不间断供电的政府部门、银行金融军事等要害部门 ，
3、大专院校、科研院所等 ，
4、车站、码头、机场、临时场馆 ，
5、供电不稳定的工况企业、商务中心等 ，
6、需要具备“黑启动”功能的发电站 ，
7、需要夜间储能的风电场、核电站 ，
8、太阳能、风能多能互补系统 ，
9、离岛和偏远山区、中国的新疆生产建设兵团、西藏边防站、牧区等 。

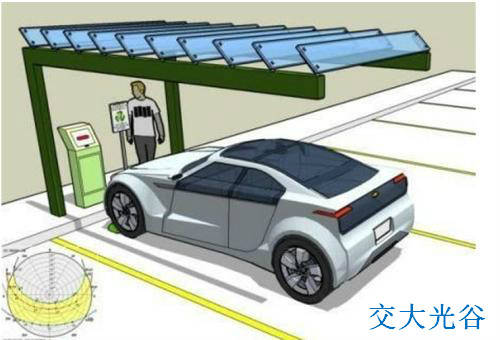

文章图片
交大光谷光储冲系统
交大光谷光储充系统在系统效率和性能优化方面领先于行业 ， 具有以下特点
1、交大光谷光储充一体化系统 ， 不仅能有力支撑城际充电网络布局 ， 还借助光储充的技术特性参与电网调峰调频、削峰填谷等辅助服务 。 削峰填谷 ， 创造高收益 。 储能系统充分发挥存储能量和优化配置的功能 ， 在夜间用电低谷时充电并存储起来 ， 在白天用电高峰时释放给充电桩 ， 为电动汽车充电 ， 一方面缓解了充电高峰时充电桩大电流充电对区域电网的冲击 ， 另一方面通过峰谷差价 ， 给项目带来了非常高收益 。
2、交大光谷“光储充”系统的“中枢神经”：能量管理系统 。 交大光谷自行研发的能量管理系统（EMS）对系统内各个单元能量按最优的原则进行分配 ， 可以实现设备监控、能量统计分析、能量管理、储能调度、事件告警、报表管理等功能 。 充分打通源侧、网侧、荷侧、储侧数据信息 ， 精准控制电源资源、储能资源和用电负荷 ， 解决清洁能源消纳问题 ， 优化系统能量管理水平 ， 实行区域电网削峰填谷 ， 实现区域电网安全效益双提升 。
3、交大光谷光储充一体化系统能够通过光伏发电后存储电能 ， 光伏、储能和充电设施形成了一个微网 ， 根据需求与公共电网智能互动 ， 并可实现并网、离网两种不同运行模式 。 不仅实现了清洁能源供电 ， 还能缓解大功率、容性、感性负载（如充电桩）大电流充电时对区域电网的冲击 。

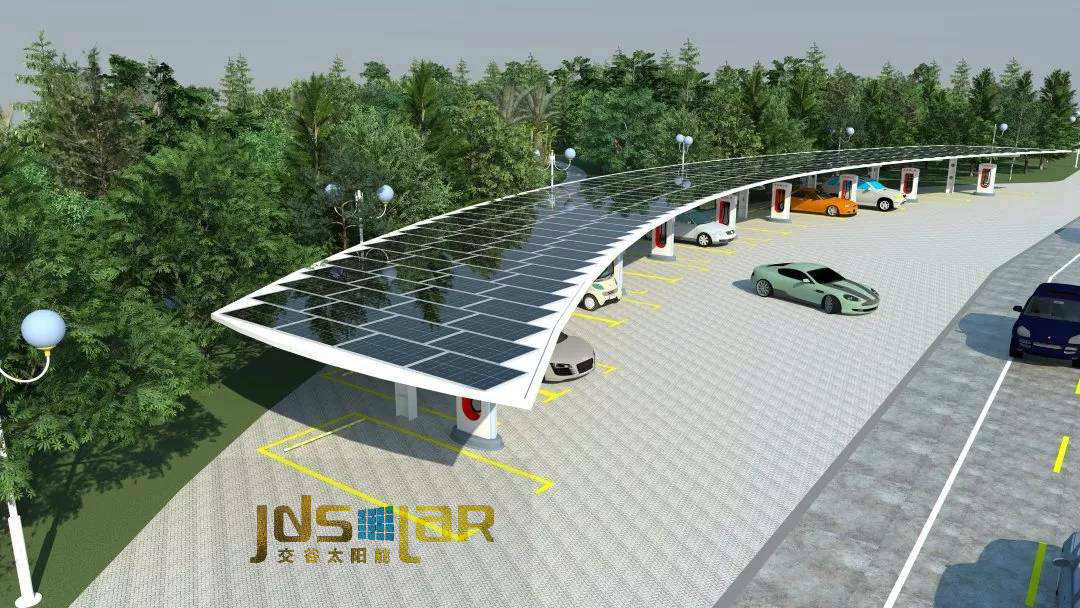

文章图片
交大光谷光储冲电站
交大光谷“光储充”系统的“中枢神经”：能量管理系统介绍
1、能量管理 ， 通过对配电网内的发电设备和用电负荷进行实时监测 ， 结合电价和充电需求 ， 进行智能充电控制 。
2、设备状态监测 ， 通过各种先进的传感技术、数字化技术、嵌入式计算机技术、广域分布的通信技术、在线监测技术以及故障诊断技术实现各充电站设备运行状态的实时感知、监视、分析、预测、故障诊断和评估 。 变计划检修为状态检修 ， 提高设备的利用率 。
3.、客户端手机APP ， 客户端手机APP可以接入智慧云平台 ， 实现客户与智慧云平台的互联互通 ， 实现充电桩搜索、充电引导、账户查询等功能 。
4、数据分析 ， 通过智慧云平台 ， 连接并管理充电站、充电网络、储能与光伏站 ， 利用大数据分析了解充电需求 ， 进行充电网络的规划 。

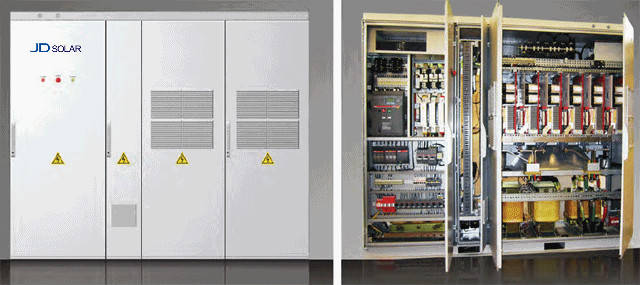

5、双向变流器
双向变流器支持并网和孤网运行模式 。 并网运行时可按照四象限独立控制有功和无功 ， 实现对波动性间歇性电源输出功率的平抑 ， 满足调度和稳定要求 。 孤网运行时 ， 可为孤网内的负荷提供稳定的电压和频率 ， 并可防止过功率放电 。
文章图片
交大光谷双向变流器
【进行|交大光谷光储充系统介绍】双向变流器具备完备的保护功能 ， 在各种故障情况下能保护变流器的安全 。 具备完善的自检功能 ， 能对其二次控制回路的开入、开出、CPU进行自检 ， 对三相电网电压相序等外部电流量进行检查 ， 以防止硬件损坏、接线错误等引起的工作异常 。
双向变流器具有的保护功能包括：IGBT模块过流保护、直流母线过压保护、直流过/欠压保护、直流过流保护、输入反接保护、短路保护、交流过/欠压保护、交流过/欠频保护、交流过流保护、相序反接保护、过载保护、过温保护和三相不平衡保护等 。

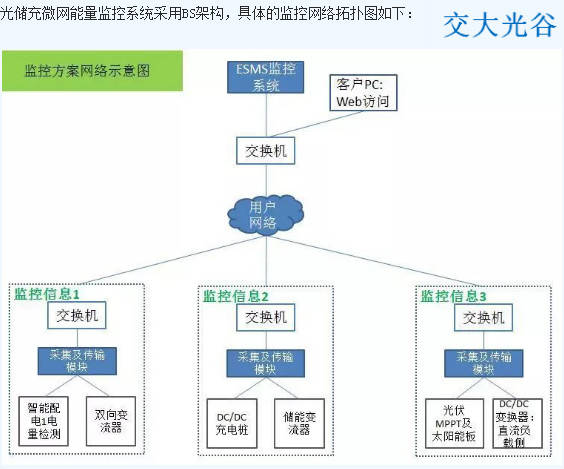

6、交大光谷光储充微网能量监控系统(ESMS)
交大光谷光储充微网能量监控系统(ESMS)对微网系统中所有发电、充电、变流器、储能等设备、以及相关的环境、告警传感器等进行集中监控和管理 。 ESMS监控系统 ， 通过智能化数据采集及传输模块进行设备信息、传感器状态等的采集;与此同时 ， ESMS监控系统软件还可实现设备告警的及时短信、微信通知功能 ， 以便客户及时处理相关故障 。 用户可以通过WEB浏览器在网络内随时、随地进行设备信息的查看 。
文章图片
交大光谷光储充微网能量监控系统
交大光谷光储充微网能量监控系统主要功能介绍：
1)微电网整体运行状况、运行数据的检测
2)光伏设备、储能设备、充电桩等设备运行数据和状态的检测
3)能量系统当前能量流动信息展示
4)故障管理
5)电能耗费、新能源使用、节能数据等的统计、分析
6)用户管理、权限管理
7)重要告警短信、微信推送管理等
文章图片
交大光谷光储冲模拟电站
光储充能量监控系统主要特点介绍如下：
1)软件模块化设计、扩展柔性
2)页面数据可视化技术
实时数据的数据展示&图形化数据展示
更直观
数据可视化时间长度可选
3)权限管理
多用户管理
不同角色用户的权限管理
不同用户管理设备的分配等
