接收器的宽度约为13.44mm 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

接收器的前后厚度约为7.82mm 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

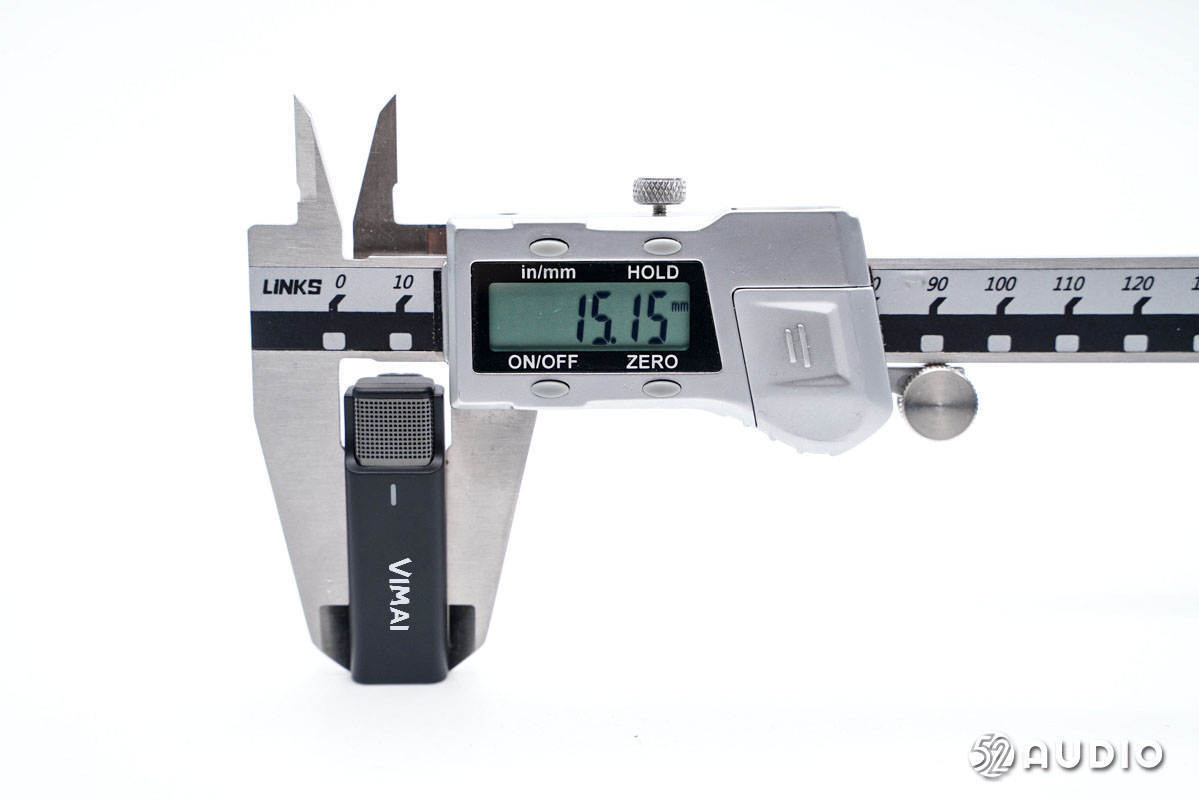

经我爱音频网实测麦克风的左右宽度约为15.15mm 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

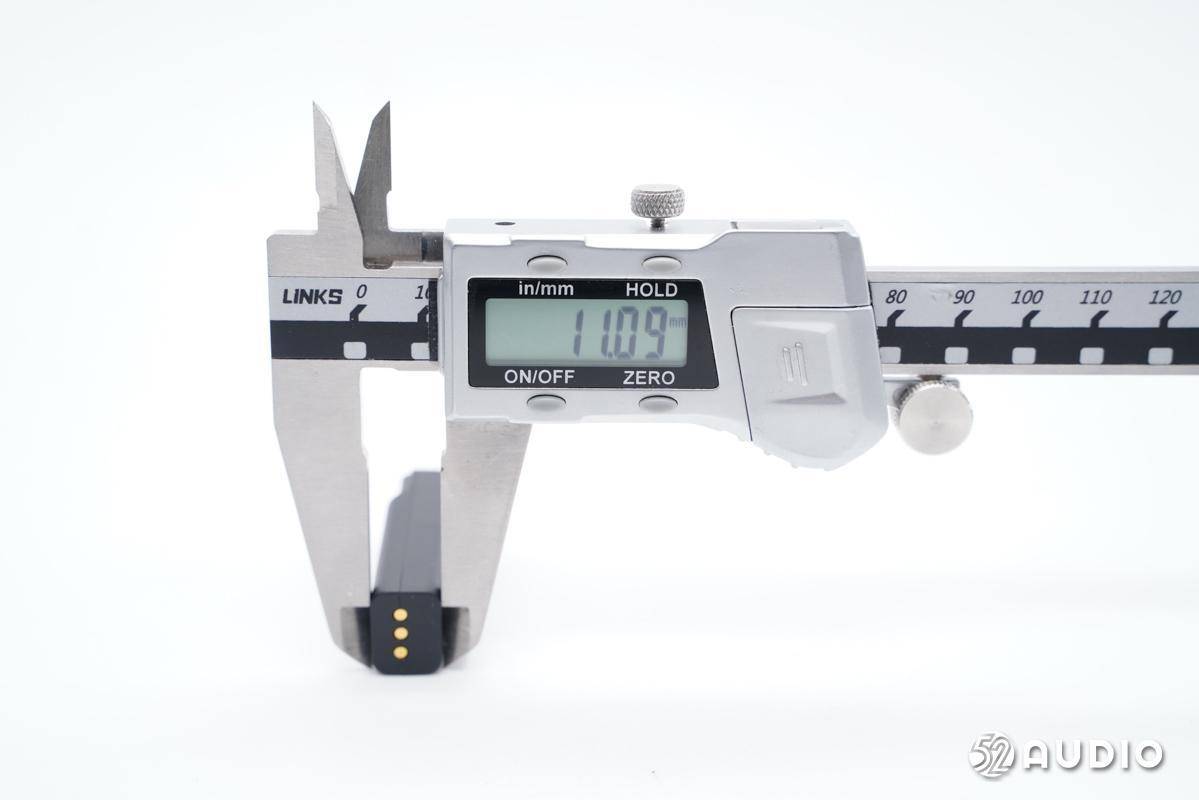

麦克风的前后厚度约为11.09mm 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

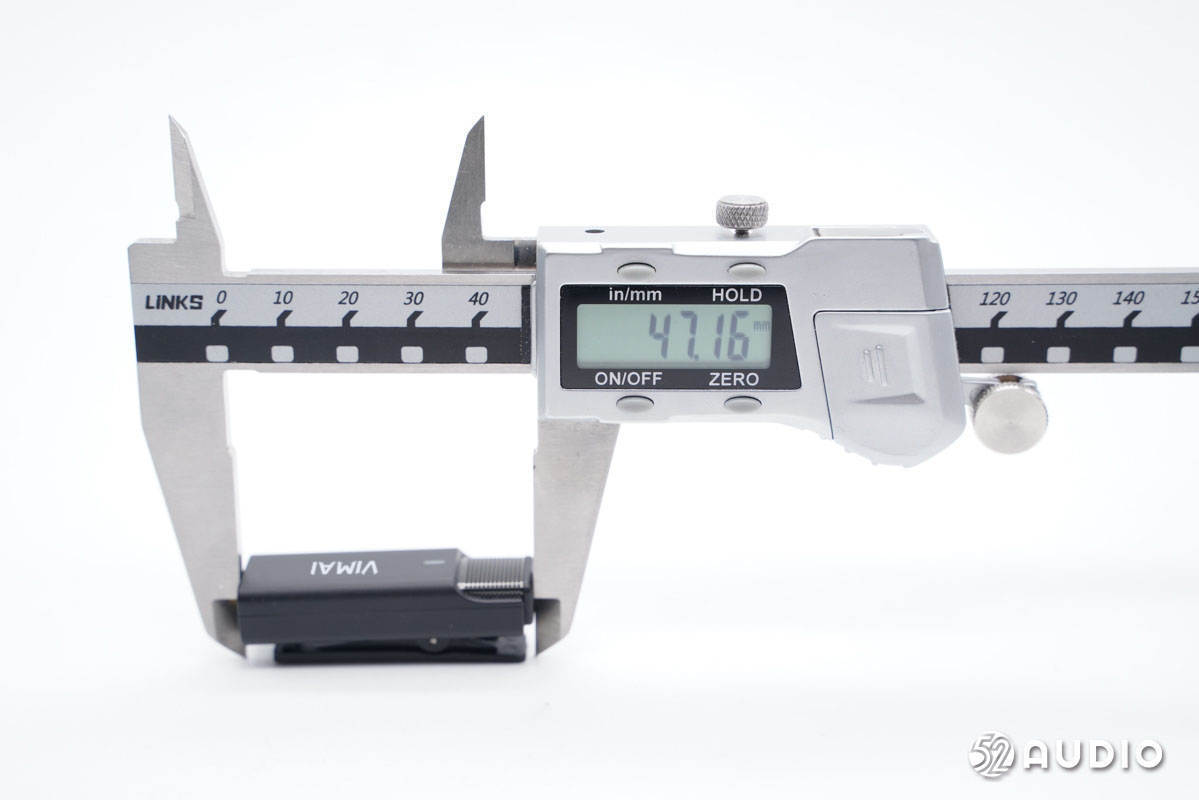

麦克风的高度约为47.16mm 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

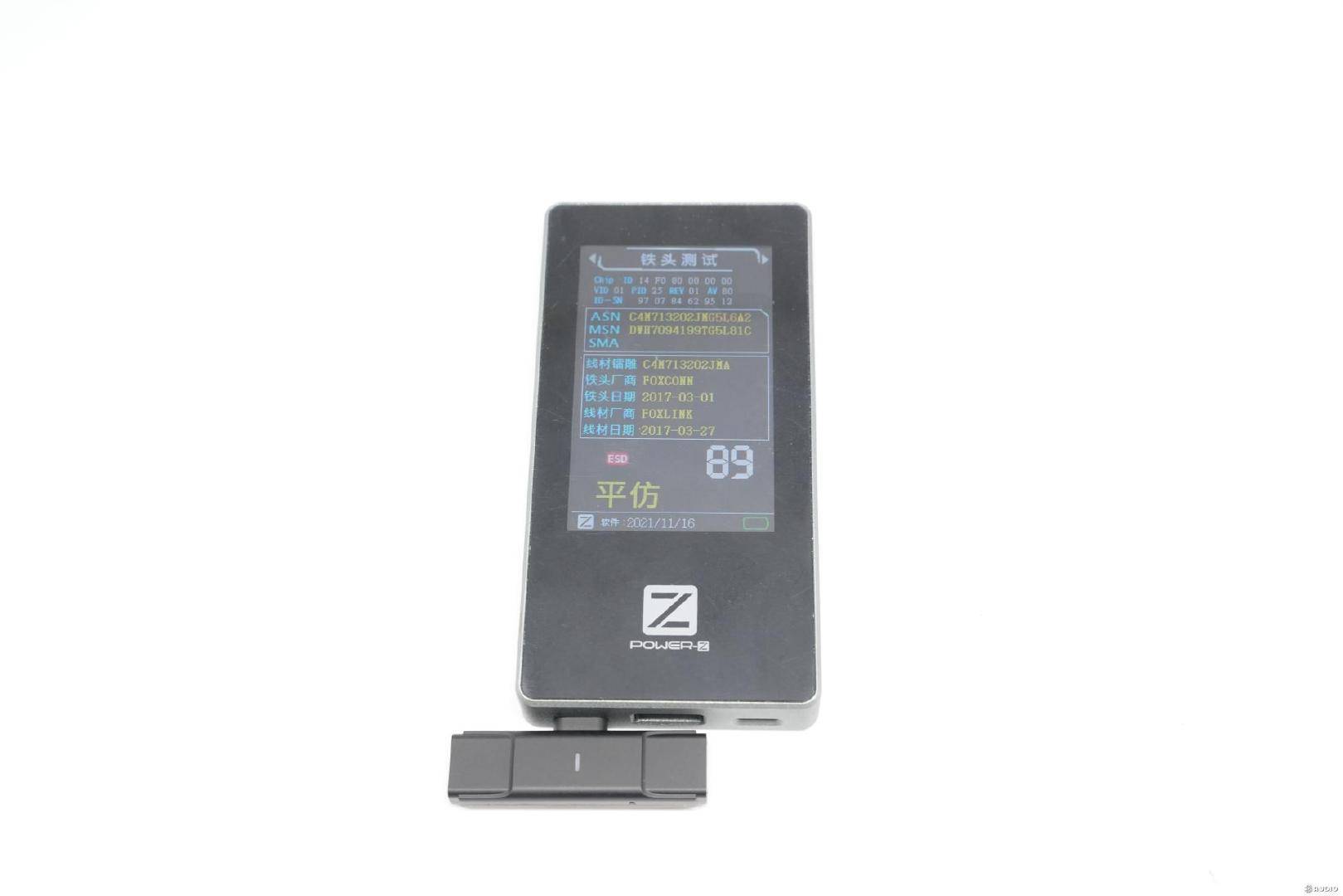

我爱音频网采用ChargerLAB POWER-Z MF001 MiFi检测仪对威麦麦克风的Lightning插头进行MiFi认证测试 , 检测结果显示威麦麦克风接收器插头为苹果原装模组 。
二、威麦科技麦克风拆解
充电盒拆解
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

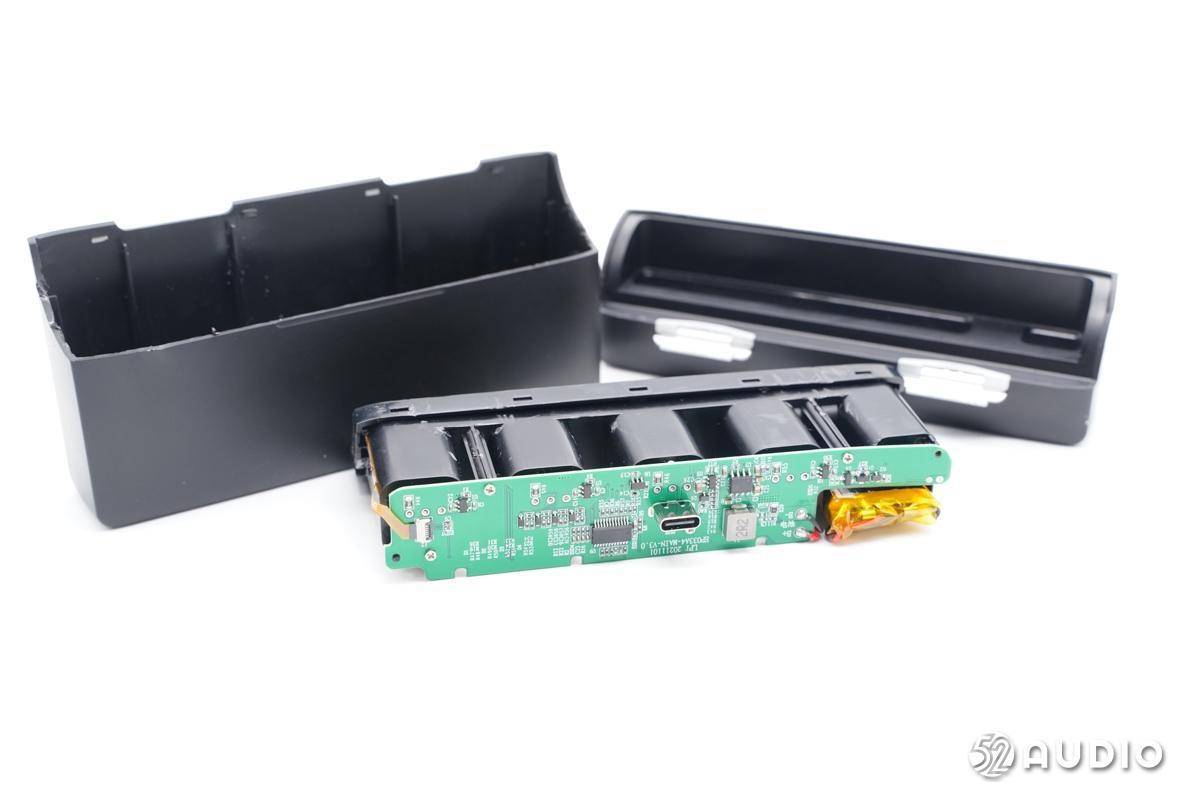

充电仓拆卸整体一览 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

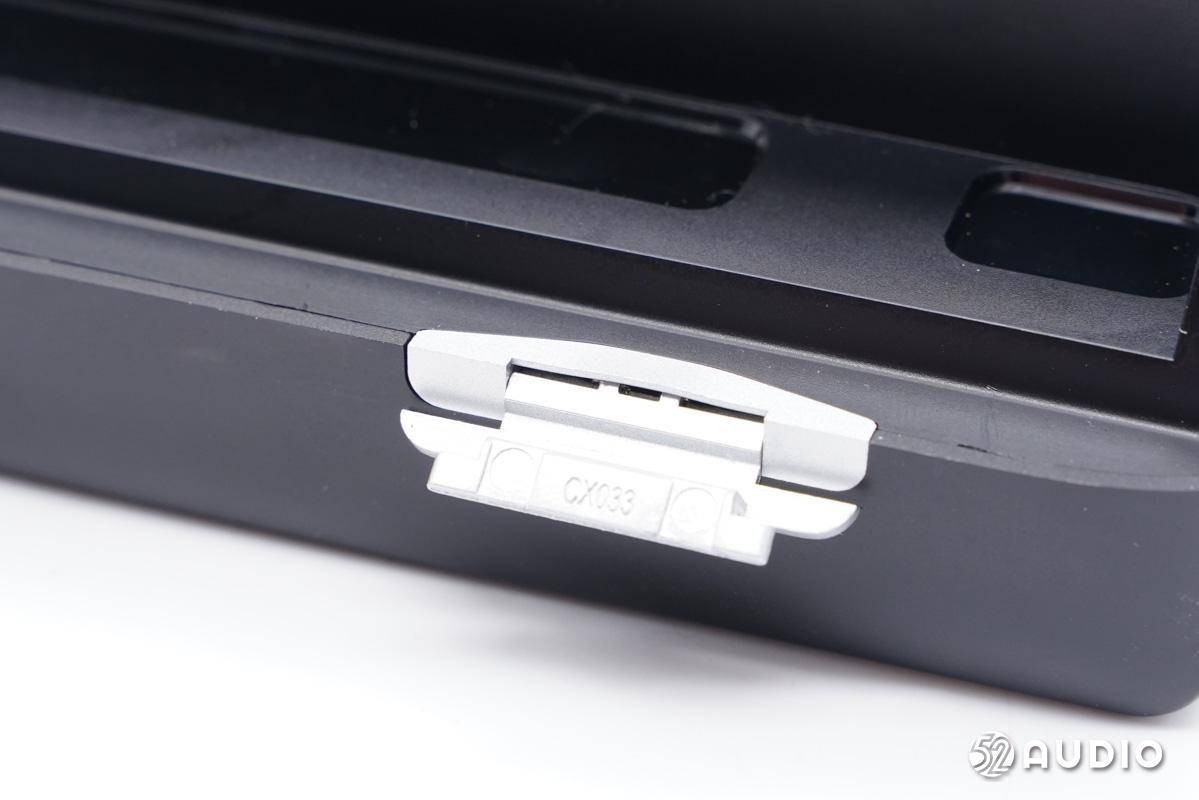

充电仓开合铰链特写 。 丝印“CX033” 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

主板通过螺丝固定在座舱底部 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

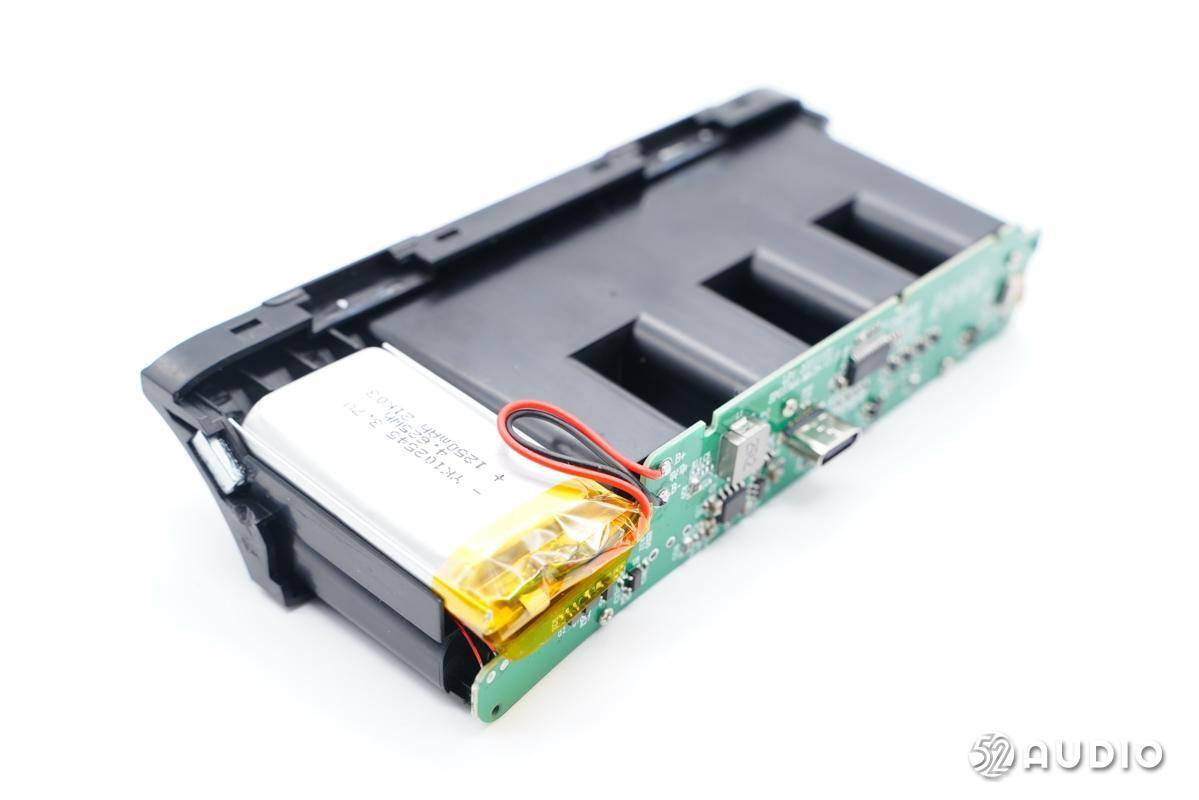

充电仓内部座舱一览 , 电池通过导线跟pcb板连接 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

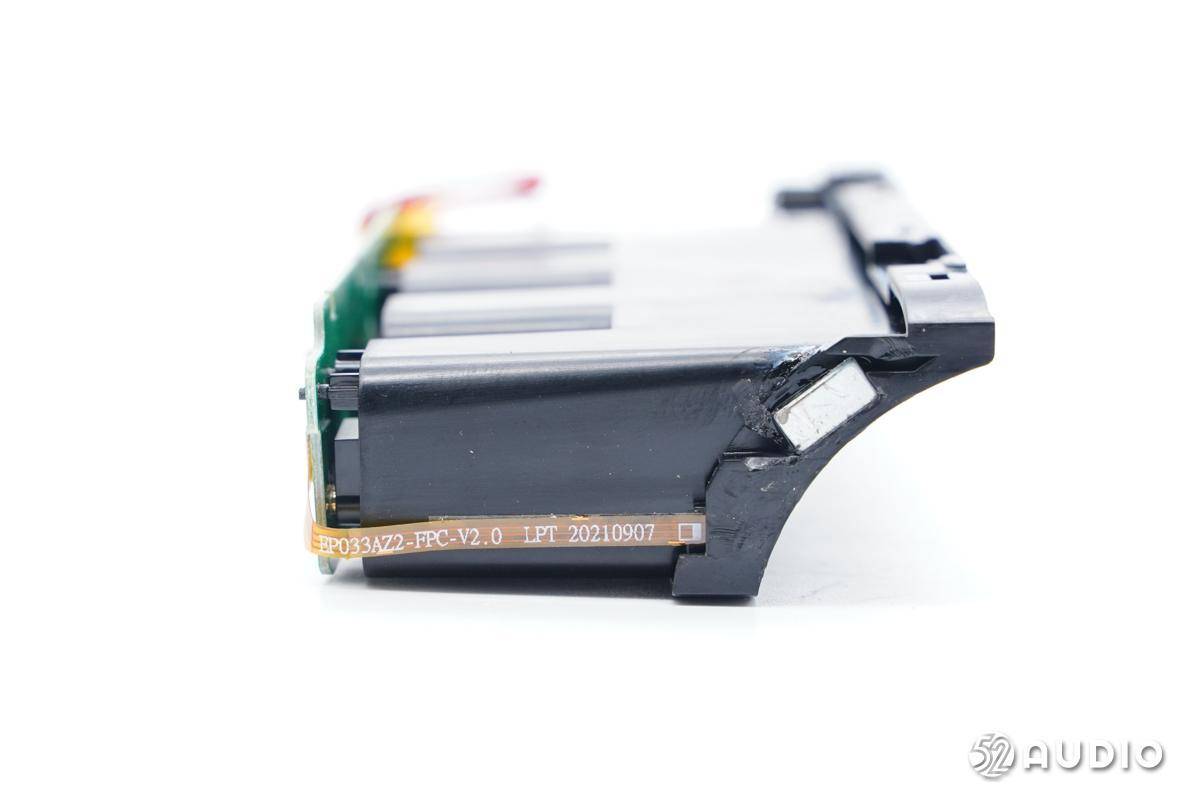

充电座舱侧面一览 , 设置有一条FPC排线 , 末端为霍尔元件用于开盖检测 。 侧面有磁铁 , 用于吸附盒盖 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

拆下充电盒主板可以看到板下五个充电槽位的触点和磁铁 , 左侧设有安装电池的槽位 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

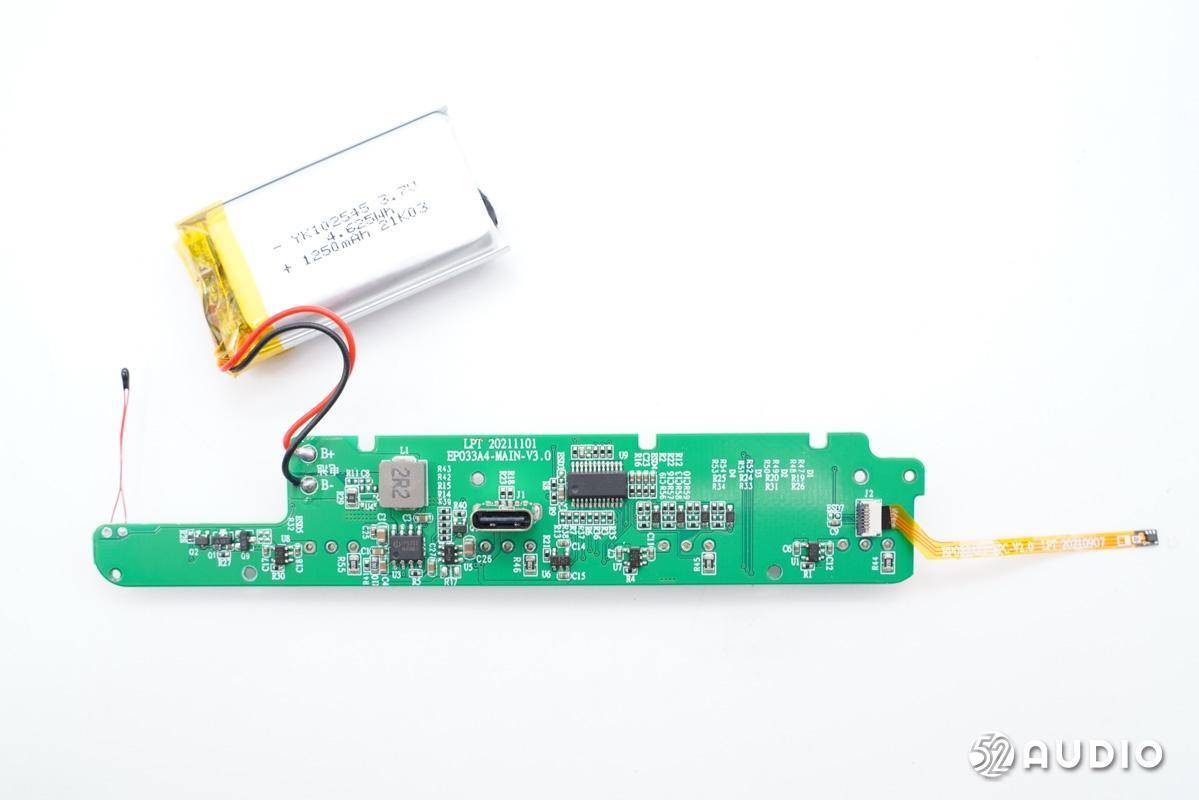

充电盒主板一览 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

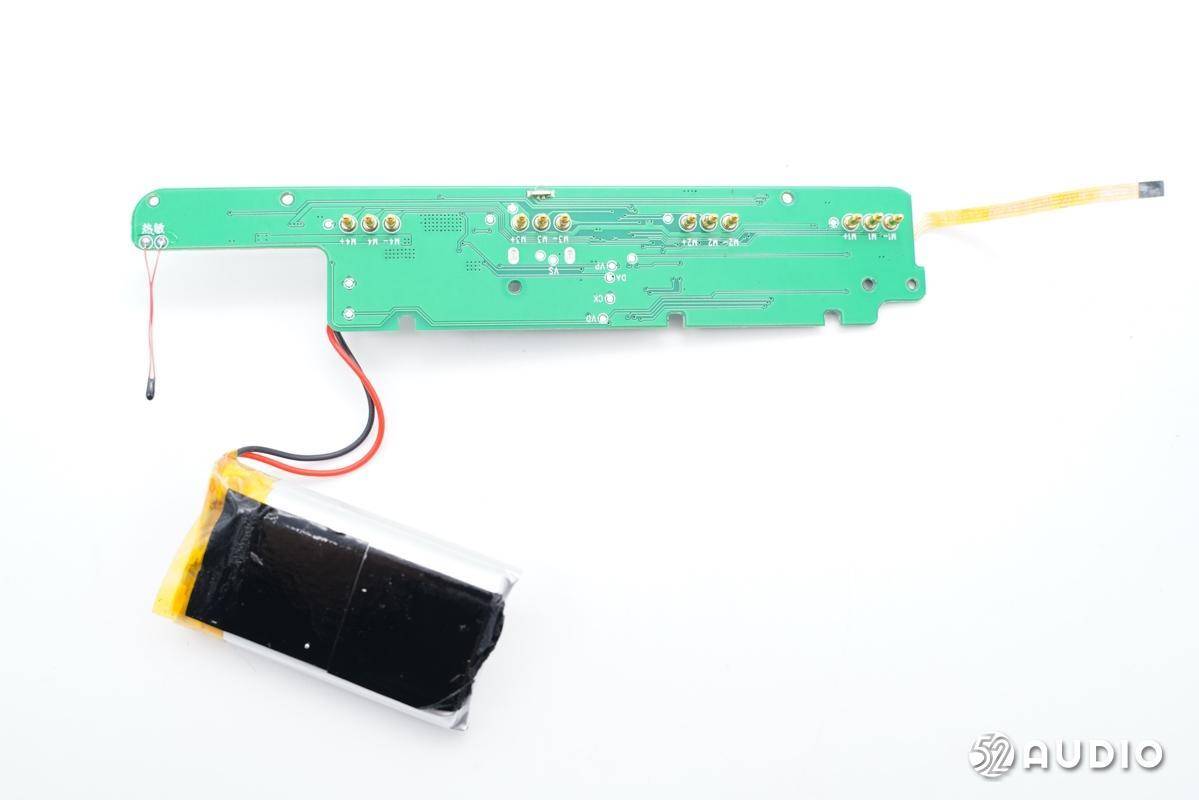

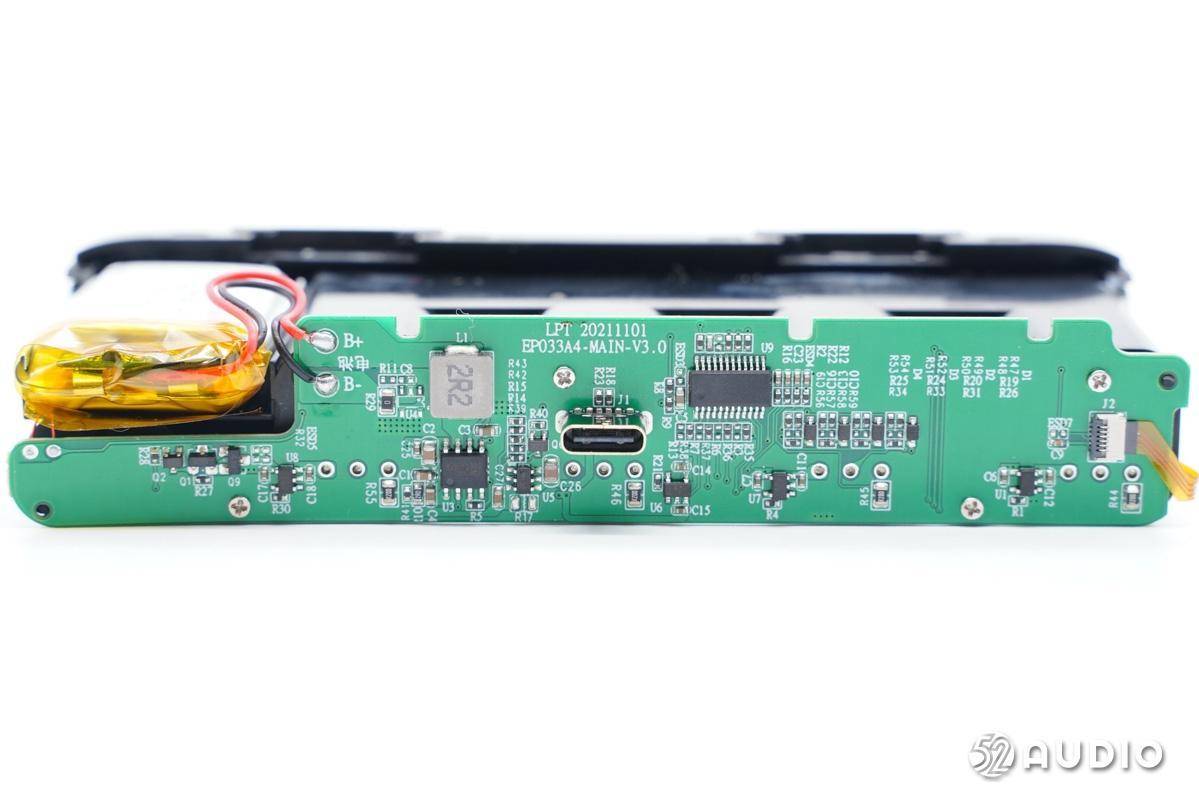

充电盒主板背面一览 , 可看到为麦克风充电的顶针 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

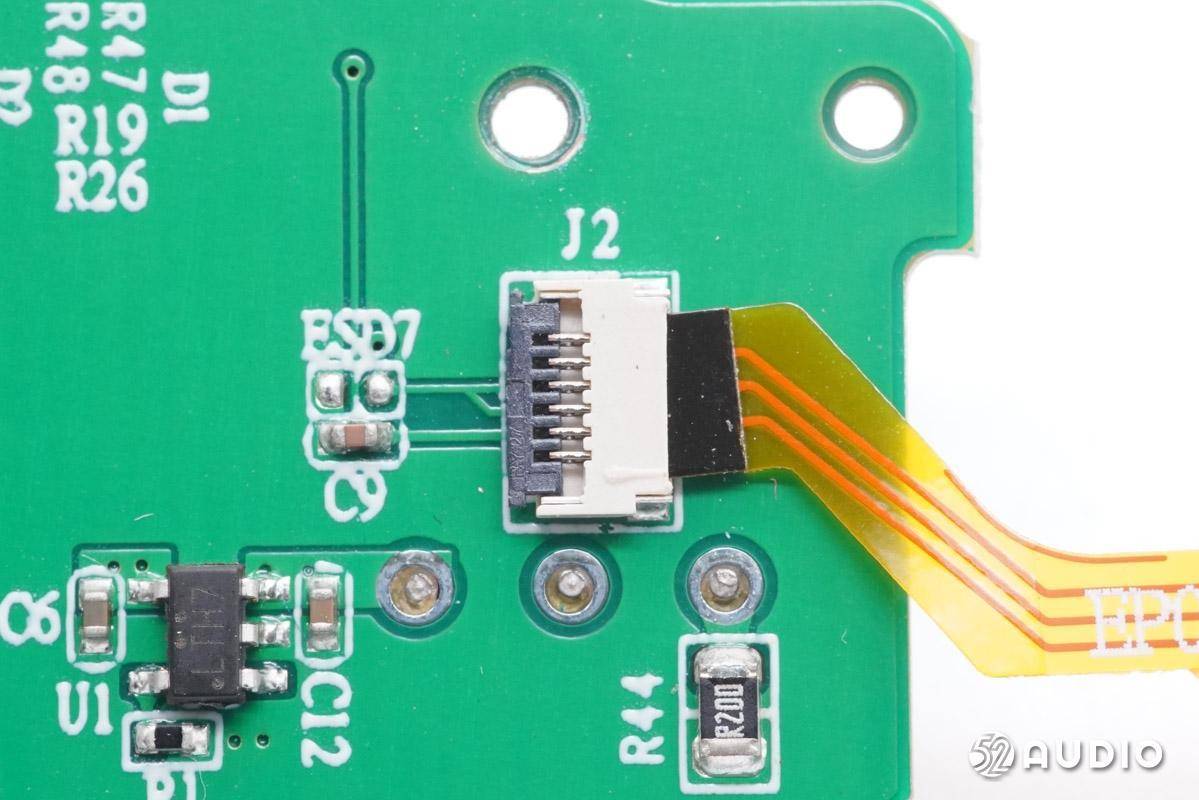

FPC排线通过ZIF连接器连接到主板 , 拆卸过程中有所磕碰 , 所以排线未完全装好 。
