产品|采用njoinic英集芯IP5303的移动电源IC，威麦科技麦克风开箱拆解报告( 五 )
文章图片

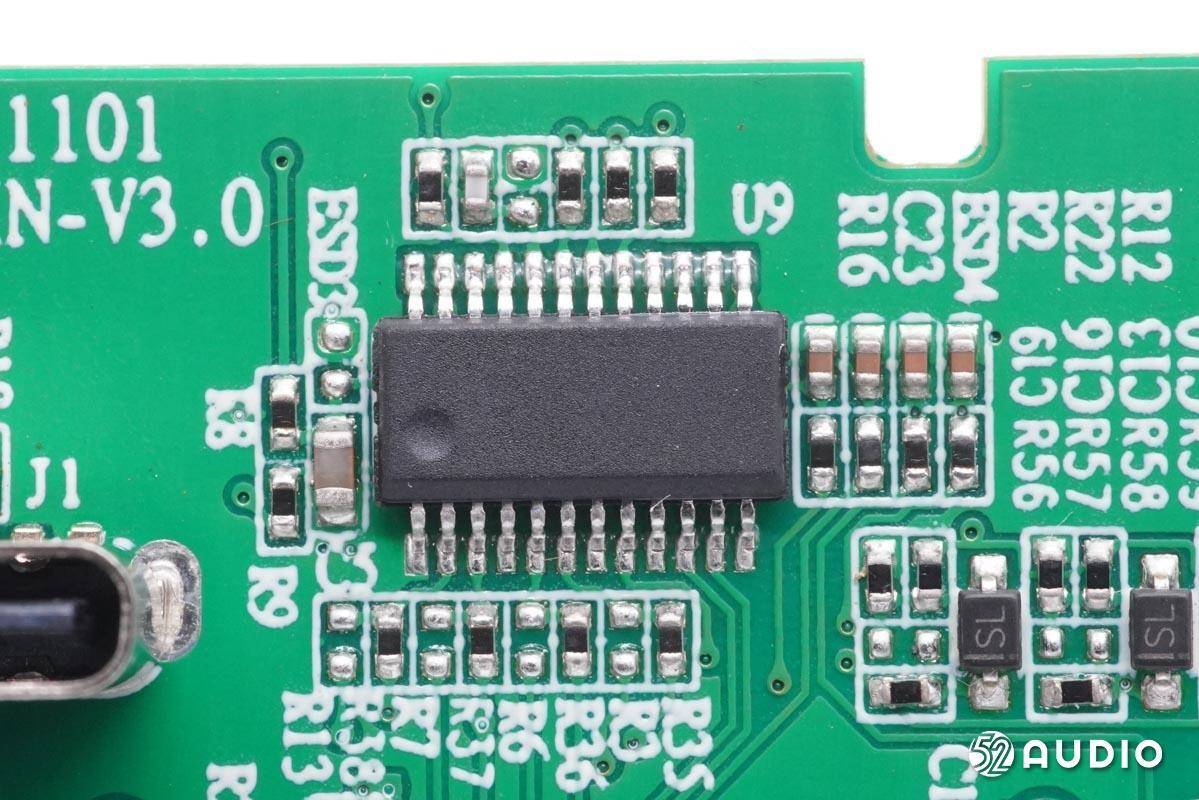

一颗无标的单片机 ， 用于充电盒整机控制 。
文章图片

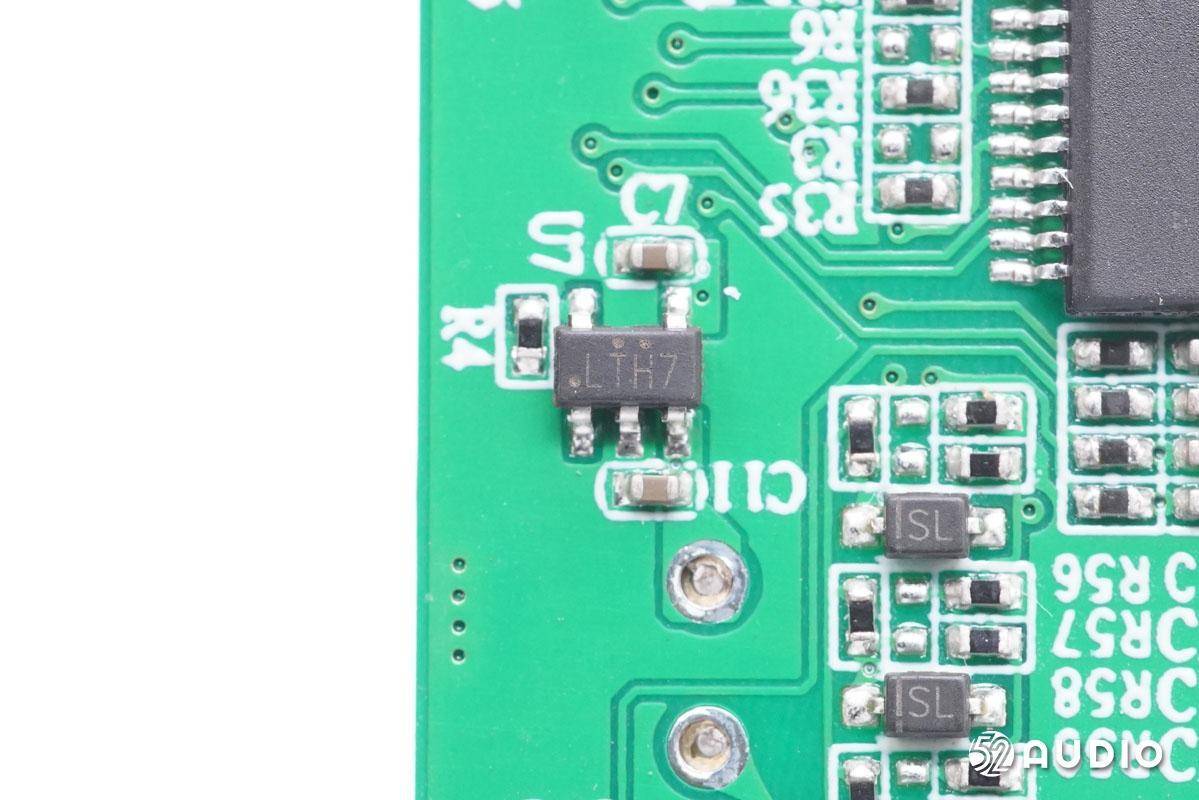

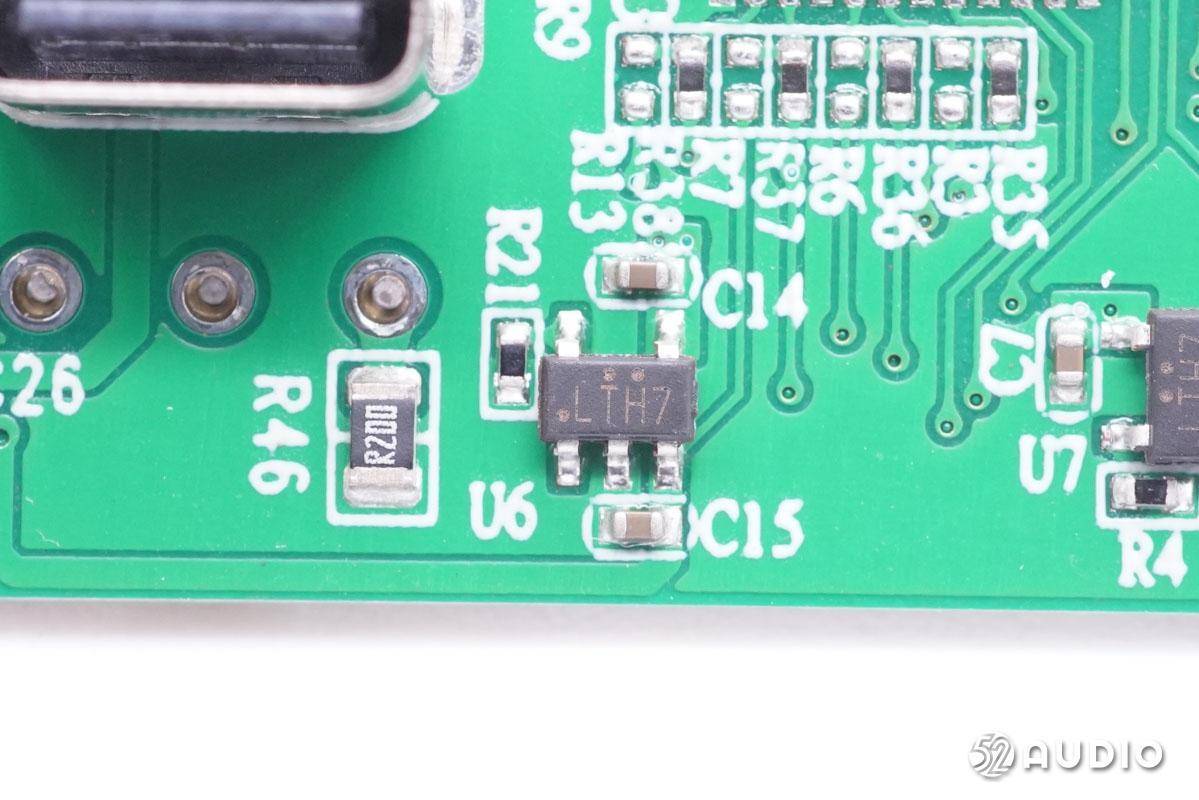

丝印LTH7的充电芯片 ， 实际型号为PL4054 ， 是一款完整的单节锂离子电池充电IC ， 采用恒定电流/恒定电压线性充电 。 其 SOT封装与较少的外部元件数目使得PL4054成为便携式应用的理想选择 。
文章图片

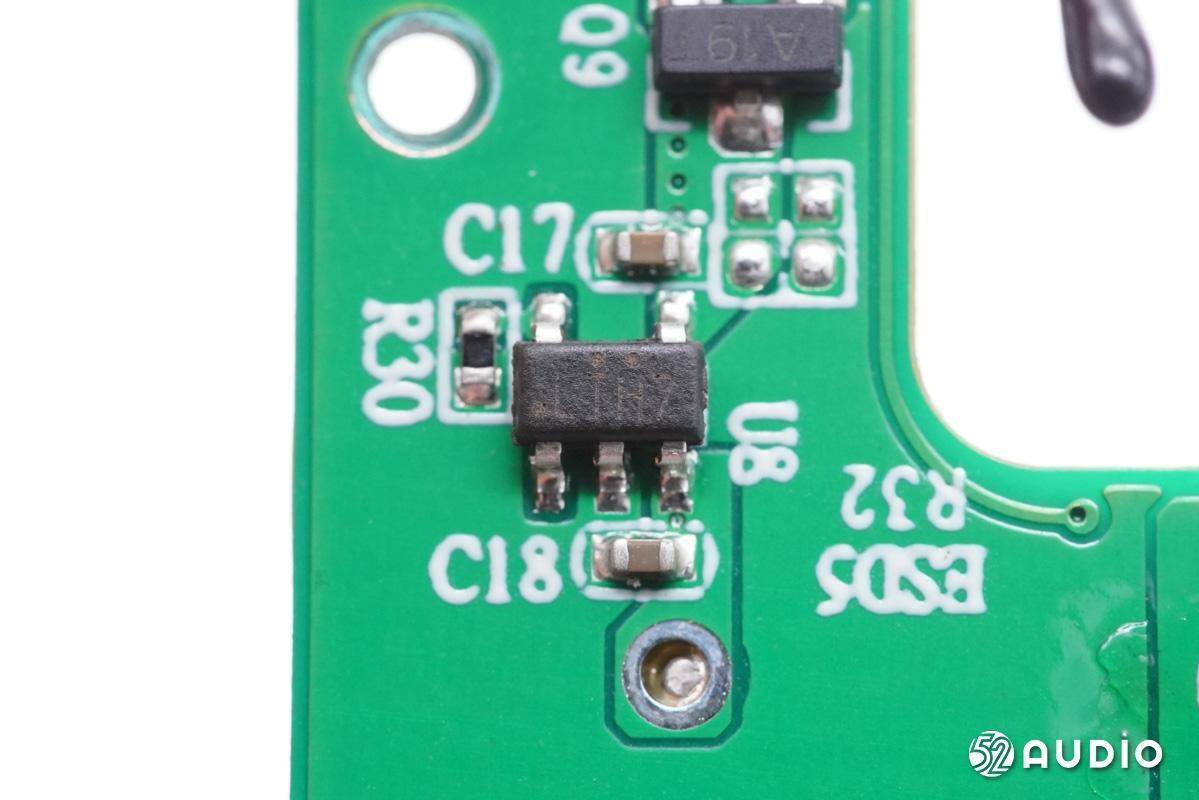

另一块丝印LTH7的充电芯片特写 。
文章图片

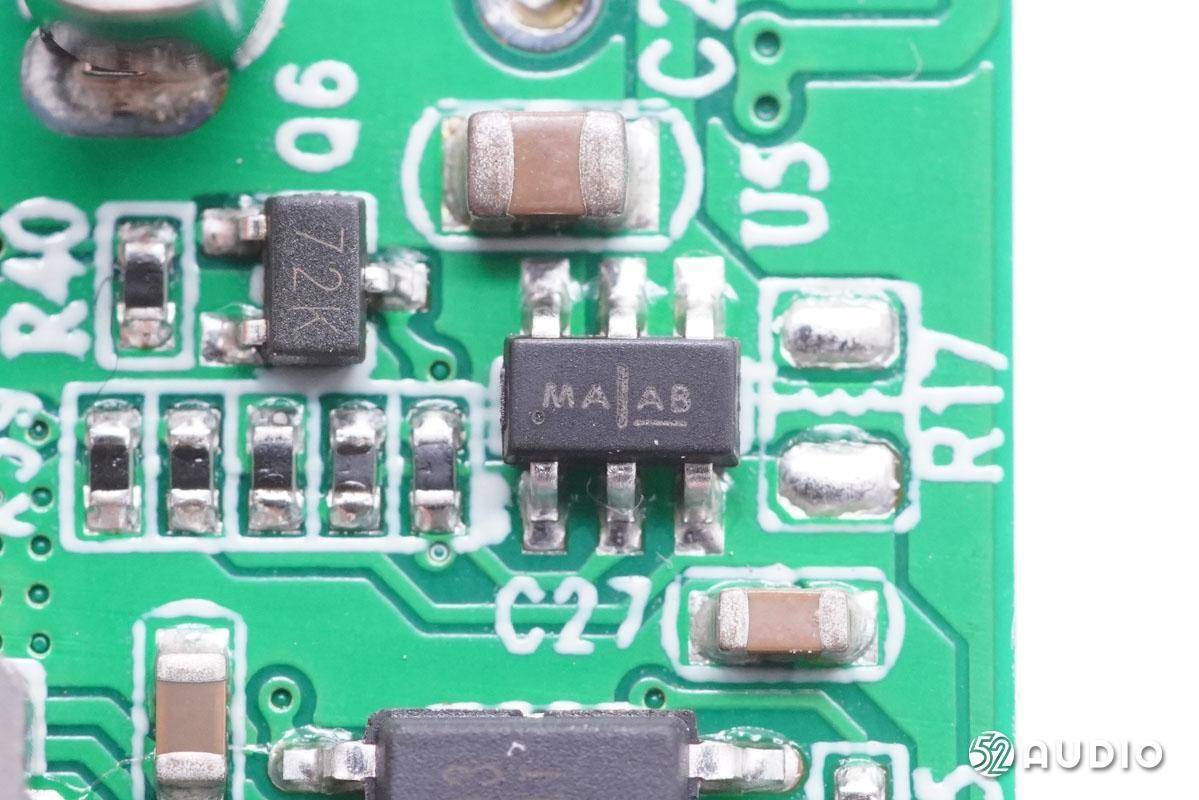

钰泰 ETA7014高侧过压保护芯片 ， 耐压36V ， 内置35mΩ保护管 ， 保护电压可编程 ， 用于输入过压保护 。
据我爱音频网拆解了解到 ， 目前已有华为、小米、荣耀、一加、realme、漫步者、万魔、声阔、绿联、雷柏、飞利浦等众多品牌旗下的音频产品采用了钰泰半导体电源管理方案 。
文章图片

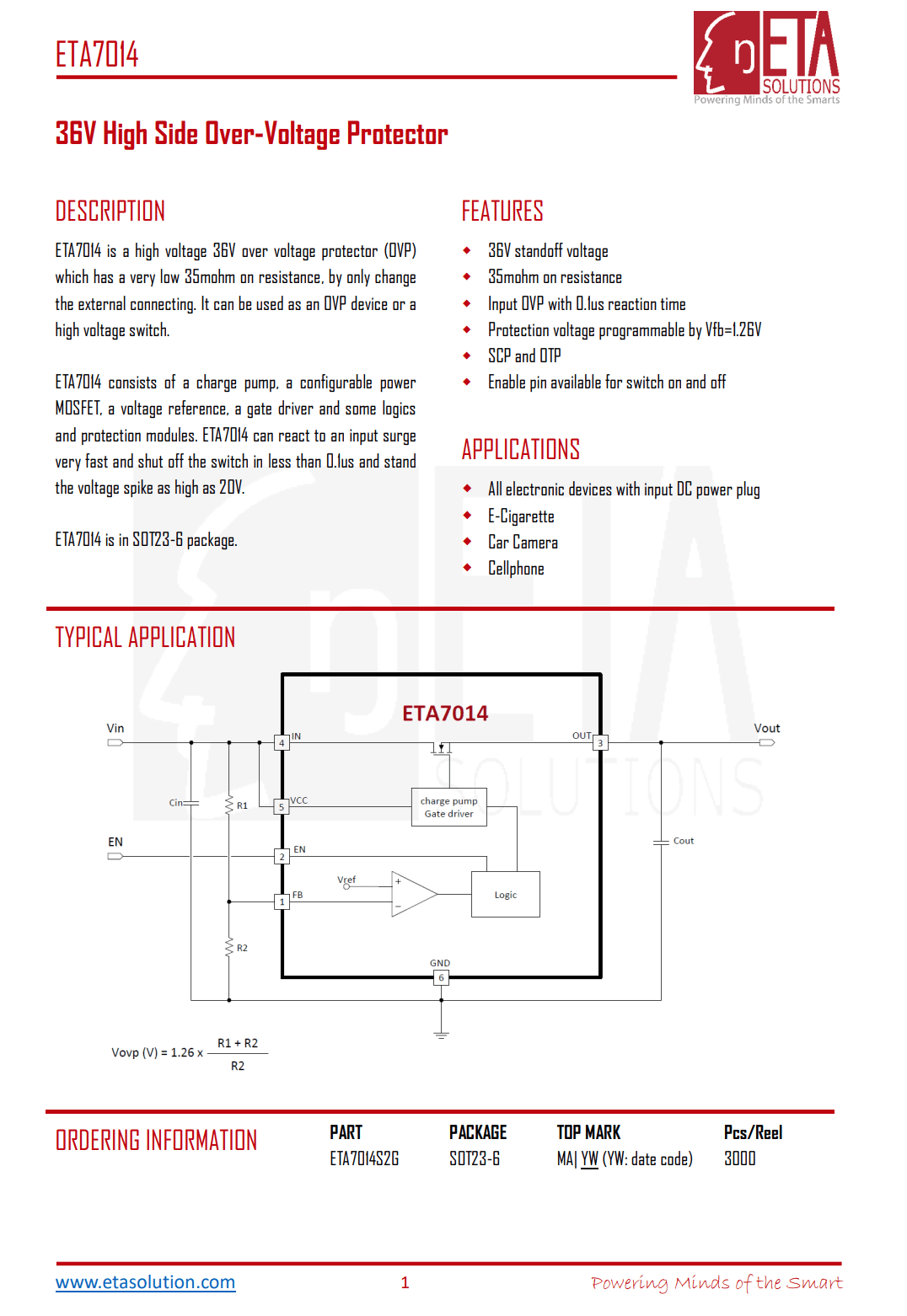

钰泰 ETA7014 详细资料 。
文章图片

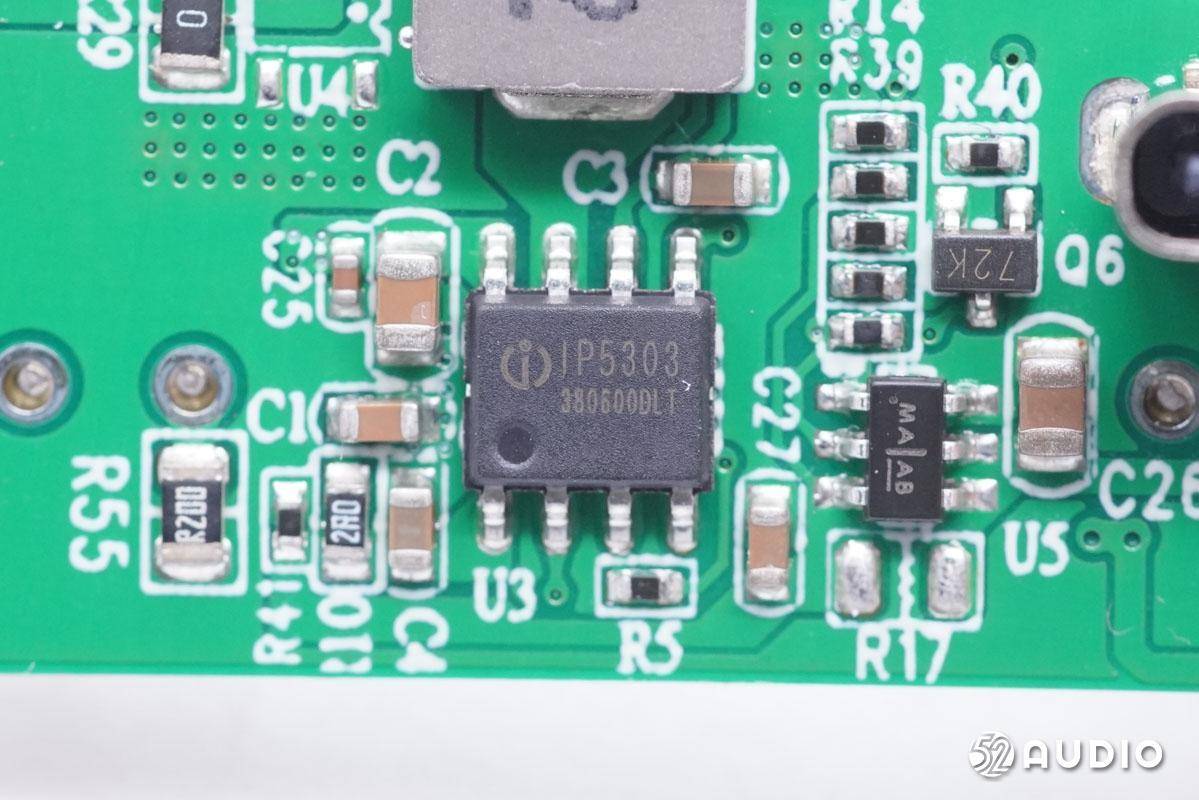

Injoinic英集芯IP5303的移动电源IC ， 集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC ， 为移动电源提供完整的电源解决方案 。
文章图片

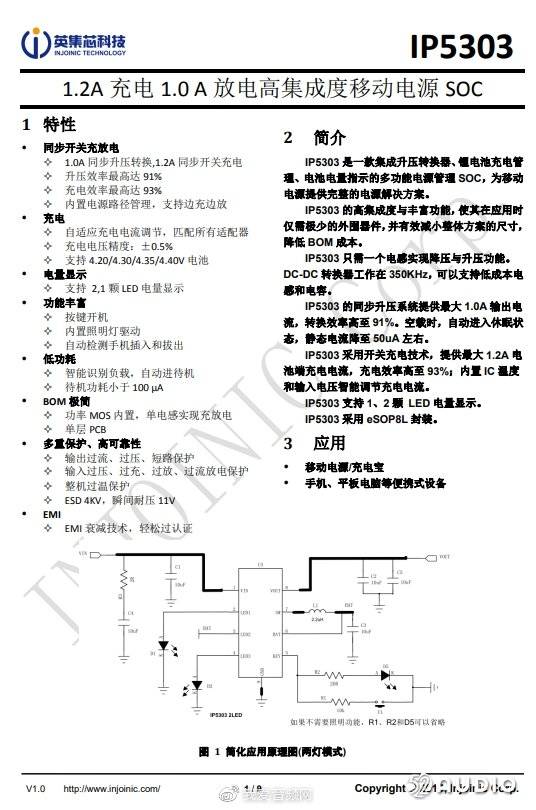

英集芯-Injoinic型号为IP5303的移动电源IC详细资料 。
据我爱音频网拆解了解到 ， 目前已有漫步者、JLab、海贝、倍思、网易云音乐、Pioneer先锋、PIHEN品恒、公牛、傲基、MPOW、BoAt、诺基亚、联想等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案 。
文章图片

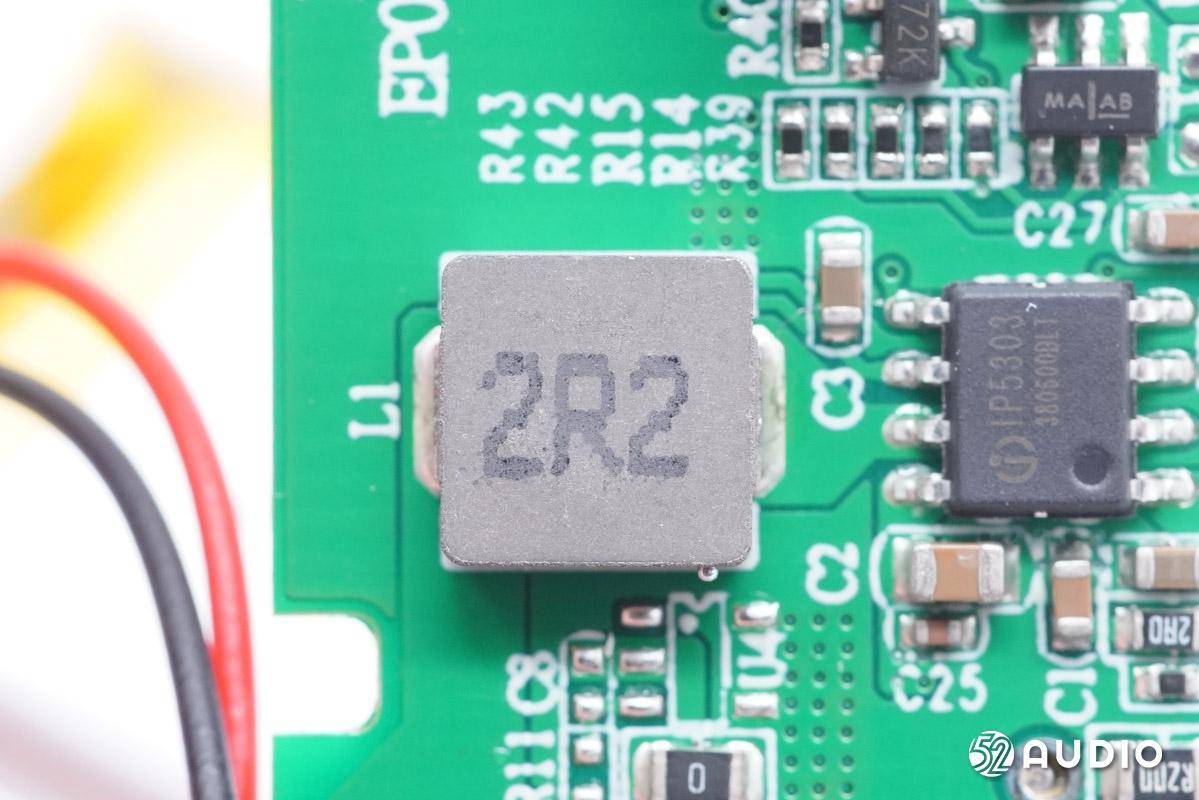

2.2uH功率电感 ， 配合英集芯充电IC为内置电池充电 。
文章图片
丝印LTH7的充电芯片共有4路 ， 分别对应4个麦克风设备 。
文章图片

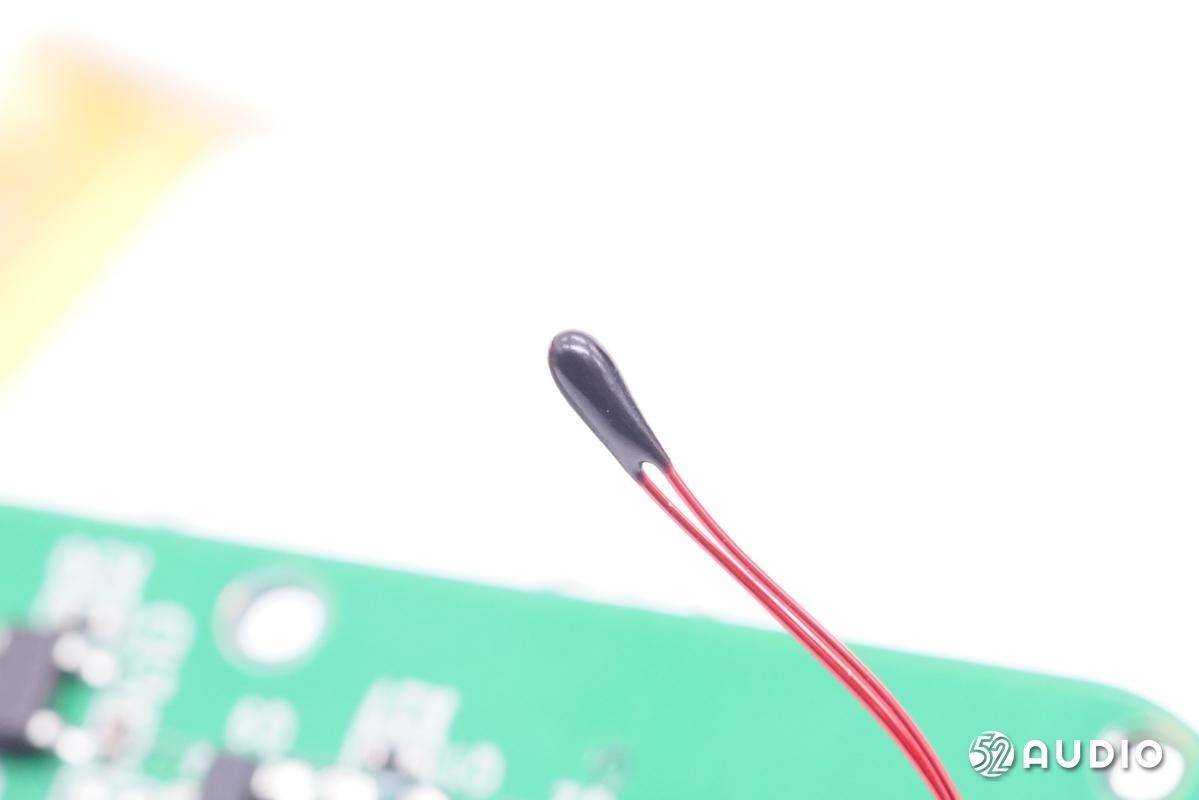

热敏电阻特写 ， 用于检测电池温度 。
文章图片

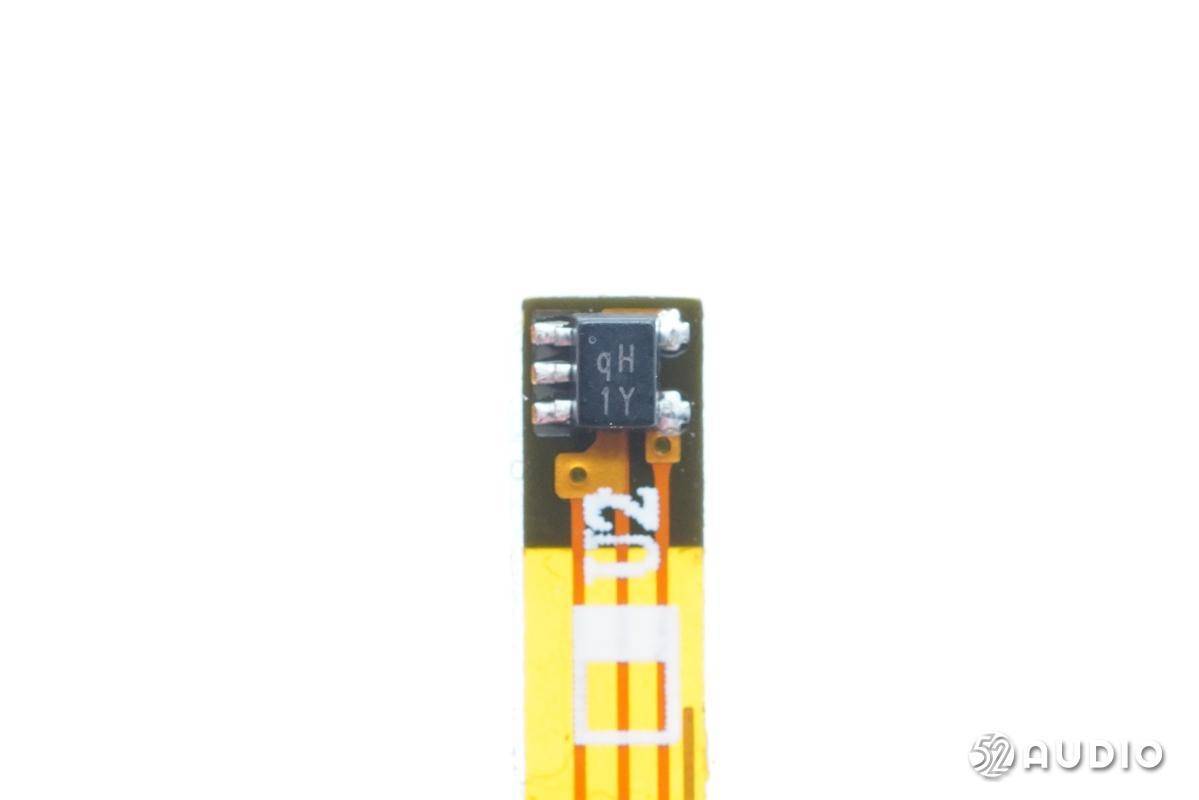

丝印qH1Y的霍尔元件特写 ， 充电盒盒盖开启、关闭时的磁场变化会被霍尔元件感知到 ， 进而通知充电盒MCU和麦克风与已连接设备配对或断开连接 。
